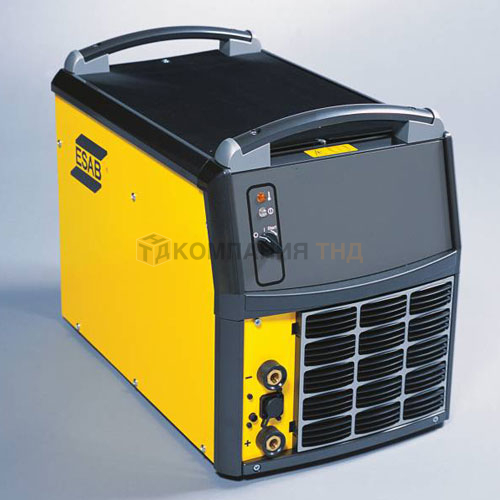

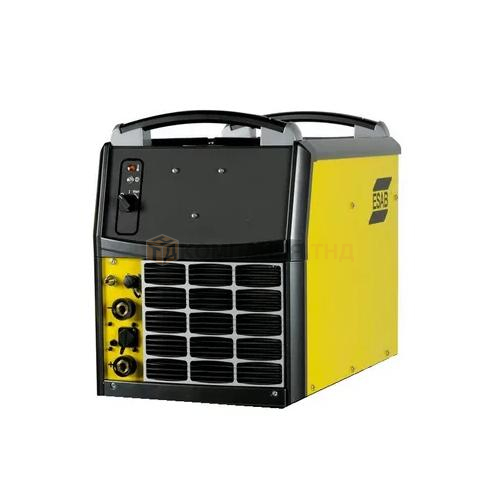

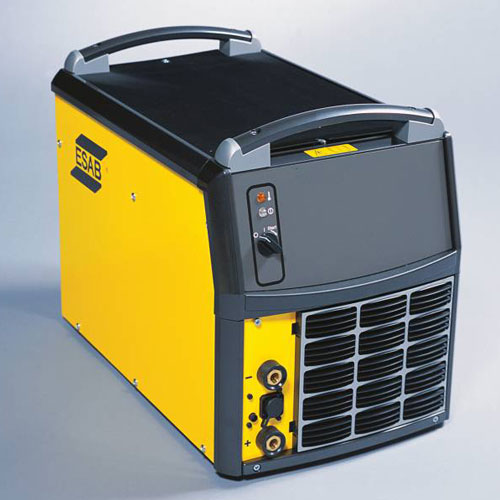

Источник ESAB Aristo Mig 5000i

Источник ESAB Aristo Mig 5000i
Оптимальные сварочные решения
Новая версия сварочного источника Источник ESAB Aristo Mig 5000i обеспечивает значительно лучшие показатели сварки. Он предназначен для высокопроизводительных и высококачественных сварочных процессов.
Сварочные источники Aristo полностью интегрируются с ведущей в отрасли платформой онлайн управления данными ESAB WeldCloud посредством Wi-Fi, сотовой связи или проводного соединения.
- Расширенные функциональные возможности технологии импульсной сварки SuperPulse™ снижают тепловложение и минимизируют разбрызгивание
- До 250 предварительно запрограммированных синергетических линий (U82 Plus)
- Легкий перенос сварочных данных с устройств на ПК благодаря возможности сохранения данных на USB накопитель
- Технология интеллектуальной сварки QSet
- Система ArcVoltage измеряет правильное напряжение дуги у контактного наконечника в месте с горелками ESAB
Отрасли применения
- Автомобильная
- Транспортная
- Общее производство
- Тяжелое машиностроение
- Ядерная и Аэрокосмическая
- Герметичные конструкции
- Судостроительная
Технические характеристики
|
5000i | U5000i |
Напряжение сети | 3x400, 460 В | 3x400, 460 В |
Количество фаз | 3 фазы | 3 фазы |
Частота питающей сети | 50/60 Гц | 50/60 Гц |
Плавкий предохранитель | 32 A | 32 A |
Сварочный ток, процесс MIG/MAG | 500 A / 39 В при 60 % ПВ |
500 A / 39 В при 60 % ПВ |
|
400 A / 34 В при 100 % ПВ | 400 A / 34 В при 100 % ПВ |
Сварочный ток, процесс MMA | 500 A / 40 В при 60 % ПВ | 500 A / 40 В при 60 % ПВ |
|
400 A / 36 В при 100 % ПВ | 400 A / 36 В при 100 % ПВ |
Сварочный ток, процесс TIG DC | 500 A / 26 В при 60 % ПВ | 400 A / 30 В при 100 % ПВ |
Диапазон установок, процесс MIG/MAG | 16-500 A, 8-60 В | 16-500 A, 8-60 В |
Диапазон установок, процесс MMA | 16-500 A | 16-500 A |
Диапазон установок, процесс TIG DC | -0 | 4-500 A |
Напряжение холостого хода, процесс MIG/MAG * | 72-88 В | 72-88 В |
Напряжение холостого хода, MIG/MAGVRD ** | 59 В | 59 В |
Напряжение холостого хода, процесс MMA | 68-80 В | 68-80 В |
Напряжение холостого хода, процесс MMAVRD | < 35 В | < 35 В |
Энергосберегающий режим | 70 Вт | 70 Вт |
Номинальный кВА | 25.2 кВА | 25.2 кВА |
КПД при максимальном токе | 87 % | 87 % |
Коэффициент мощности при максимальном токе | 0.91 | 0.91 |
Управляющее напряжение | 42 В | 42 В |
Габариты, Д x Ш x В | 625x394x496 мм | 625x394x496 мм |
Габариты, Д x Ш x В без блока охлаждения | 625x394x776 мм | 625x394x776 мм |
Вес с / без блока охлаждения | 101 кг / 81 кг | 82 кг / 62 кг |
Диапазон рабочих температур | -10 до +40 °C | -10 до +40 °C |
Класс защиты | IP23 | IP23 |
Класс изоляции | H | H |
Класс применения | S | S |
Сертификаты | CE, CSA | CE, CSA |
Кабель питания | 4x6 мм2 | 4x6 мм2 |
Блок водяного охлаждения | ||
Мощность охлаждения | 1.5 кВт | 1.5 кВт |
Объем охлаждающей жидкости | 5.5 л | 5.5 л |
Максимальный расход | 2.0 л/мин | 2.0 л/мин |
Максимальное давление | 3.4 бар | 3.4 бар |
Вес | 20 кг | 20 кг |
Сварочный источник с несколькими уровнями напряжения | ||
Напряжение сети | 3x208/230/400/460/475 В | 3x208/230/400/460/475 В |
Вес с / без блока охлаждения | 101 кг / 81 кг | 82 кг / 62 кг |
Габариты, Д x Ш x В | 621x389x266 мм | 621x389x266 мм |
* Применимо к сварочным источникам без характеристик VRD на паспортной табличке.
** Применимо к сварочным источникам без характеристик VRD на паспортной табличке.
Функция VRD описывается в руководстве пользователя панели управления, если панель оснащена такой функцией.
Информация для заказа
Наименование | Артикул |
Aristo® Mig 5000i 400V CE | 0459230880 |
Aristo® Mig 5000iw 400V CE | 0459230881 |
Aristo® Mig U5000iw 400V CE | 0459230883 |
Aristo® Mig 5000i 400V CE, интегрируемый с W82 и WeldCloud™* | 0445400880 |
Aristo® Mig 5000iw 400V CE, интегрируемый W82 и WeldCloud™ | 0445400881 |
Aristo® Mig U5000iw 400V CE, интегрируемый W82 и WeldCloud™ | 0445400883 |
Комплект поставки: 5м кабель питания с вилкой и 5м обратный кабель с зажимом заземления.
* Более подробная информация о платформе онлайн управления данными WeldCloud содержится в отдельном руководстве и брошюрах.
Опции и аксессуары
Наименование | Артикул |
Блок с широким диапазон напряжений, Широкий корпус | 0459145880 |
Рукоятка с крепежными болтами для отдельной установки (2) | 0459307881 |
Тележка 1 (Стандартная) | 0458530880 |
Тележка 2 для противовеса и/или 2 газовых баллонов | 0458603880 |
Направляющий штифт (при отсутствии тележки) | 0458731880 |
Переходник дистанционного управления RA12 | 0459491910 |
Дистанционное управление диапазоном MTA1 CAN | 0459491880 |
Дистанционное управление M1 10ProgCAN | 0459491882 |
Дистанционное управление AT1 CAN | 0459491883 |
Дистанционное управление AT1 CoarseFineCAN | 0459491884 |
Педаль T1 FootCAN, включая 5 м кабель с 10-контактной вилкой для подключения устройства подачи и панели U6 | 0460315881 |
Педаль T1 FootCAN, включая 5 м кабель с 12-контактной вилкой для подключения устройства подачи и панели U82 | 0460315880 |
Соединительный кабель ДУ 5 м, 12-контактный | 0459554880 |
Соединительный кабель ДУ 10 м, 12-контактный | 0459554881 |
Соединительный кабель ДУ 15 м, 12-контактный | 0459554882 |
Соединительный кабель ДУ 25 м, 12-контактный | 0459554883 |
Опции и аксессуары
Наименование | Артикул |
Кабель с воздушным охлаждением 1.7 м, 12-10 контактный | 0459528960 |
Кабель с воздушным охлаждением 5 м, 12-10 контактный | 0459528961 |
Кабель с воздушным охлаждением 10 м, 12-10 контактный | 0459528962 |
Кабель с водяным охлаждением 1.7 м, 12-10 контактный | 0459528970 |
Кабель с водяным охлаждением 5 м, 12-10 контактный | 0459528971 |
Кабель с водяным охлаждением 10 м, 12-10 контактный | 0459528972 |
Кабель с водяным охлаждением 15 м, 12-10 контактный | 0459528973 |
Кабель с водяным охлаждением 25 м, 12-10 контактный | 0459528974 |
Кабель с водяным охлаждением 35 м, 12-10 контактный | 0459528975 |
Обратный кабель 5 м, 95 мм2 | 0700006897 |
Датчик расхода воды в сборе | 0456855880 |
MMC комплект для панели внутри сварочного источника | 0459579880 |
Комплект быстроразъемных соединений для подач тока, воды и защитного газа для 2xAristo® Feed | 0459546880 |
Блок охлаждения OCE2H | 0414191881 |
Охлаждающая жидкость 10 л | 0007810012 |
