Керамические подкладки ESAB (ЭСАБ)
Керамические подкладки предназначены для качественной проварки корня шва и формирования обратного валика при сварке в среде защитных газов, порошковыми проволоками или штучными электродами во всех пространственных положениях. Наиболее распространены следующие типы керамических подкладок, выпускаемых ESAB.
Преимущества сварки с помощью керамические подкладок
- Сварка корня на высоких токах (180-250 A)
- Высокое качество
- Простота подготовки под сварку
- Не требуется выборка корня шва и последующая зачистка
Типы керамических прокладок, выпускаемых ESAB.
Всепозиционные керамические подкладки на самоклеющейся ленте для односторонней сварки порошковыми проволоками и штучными электродами.
|
Артикул |
Размеры, мм |
||||
|
A |
B |
C |
D |
Длина |
||
|
PZ1500/71 |
11.5 |
1.1 |
25 |
7.0 |
500 |
|
Всепозиционные керамические подкладки на самоклеющейся ленте для сварки металлопорошковыми, порошковыми и проволоками сплошного сечения.
|
Артикул |
Размеры, мм |
||||
|
A |
B |
C |
D |
Длина |
||
|

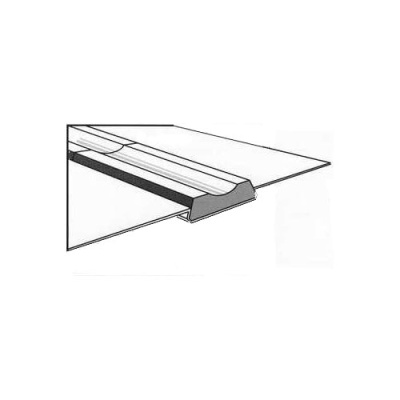

PZ1500/70 |
13.2 |
1.3 |
25 |
7.0 |
500 |
|
Всепозиционные керамические подкладки с возможностью изгиба (сегменты на самоклеющейся ленте) для односторонней сварки прямых и криволинейных поверхностей порошковыми, металлопорошковыми проволоками и штучными электродами.
|
Артикул |
Размеры, мм |
||||
|
A |
B |
C |
D |
Длина: подкладки/сегмента, мм |
||
|
PZ1500/74 |
11.5 |
1.0 |
25 |
7.0 |
500/25 |
|
|

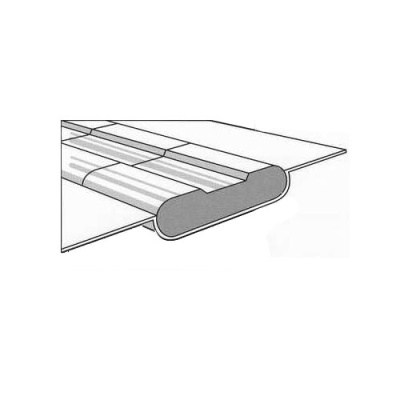

PZ1500/81 |
13.0 |
1.5 |
30 |
7.0 |
500/25 |
|
|
PZ1500/61 |
13.3 |
0.9 |
30 |
7.0 |
500/20 |
|
|

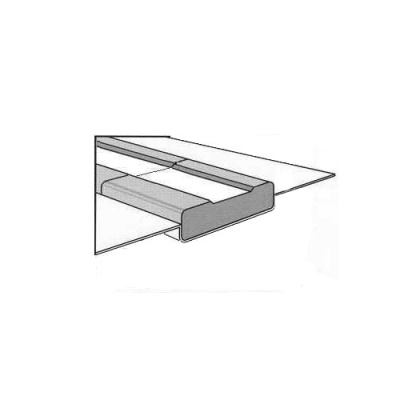

PZ1500/54 |
16.0 |
0.9 |
35 |
9.0 |
600/- |
|
Всепозиционные керамические подкладки возможностью изгиба для односторонней сварки прямых и криволинейных поверхностей порошковыми, металлопорошковыми проволоками и проволоками сплошного сечения.
|
Артикул |
Размеры, мм |
||||
|
A |
B |
C |
D |
Длина: подкладки/сегмента, мм |
||
|
PZ1500/87 |
5.6 |
0.9 |
28 |
6.5 |
500/25 |
|
|

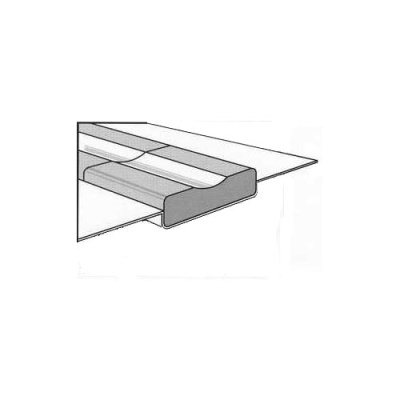

PZ1500/72 |
9.5 |
1.2 |
25 |
7.0 |
500/25 |
|
|
PZ1500/60 |
12.5 |
1.5 |
30 |
7.0 |
500/25 |
|
|
PZ1500/73 |
12.5 |
1.0 |
25 |
7.0 |
500/25 |
|
|
PZ1500/95 |
12.5 |
1.0 |
25 |
7.0 |
500/10 |
|
|
PZ1500/06 |
13.2 |
0.8 |
30 |
7.0 |
500/25 |
|
|
PZ1500/80 |
16.0 |
1.5 |
30 |
7.0 |
500/25 |
|

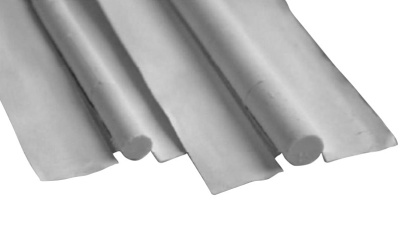

Всепозиционные керамические круглые подкладки на самоклеющейся ленте для двусторонней сварки прямых и криволинейных поверхностей с Т-образным стыком и 1/2X и X- образной разделкой стыка всеми типами порошковых и проволок сплошного сечения, а также штучными электродами.
|
Артикул |
Размеры, мм |
|
|
D |
Длина: подкладки/сегмента, мм |
||
|

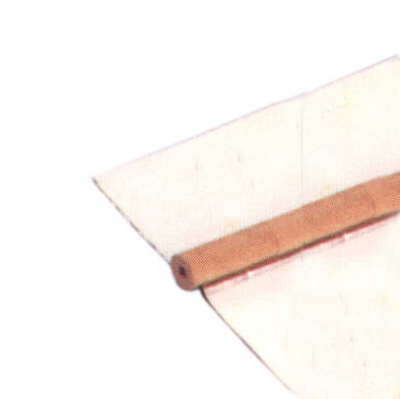

PZ1500/50 |
7.0 |
500/20 |
|
|
PZ1500/56 |
9.0 |
500/25 |
|
|
PZ1500/51 |
9.5 |
500/25 |
|
|
PZ1500/57 |
11.3 |
500/25 |
|
|
PZ1500/52 |
12.0 |
500/25 |
|
|
PZ1500/69 |
20.0 |
500/25 |
|
