Флюс ОК Flux 10.16 – Универсальный флюс для проволоки и лент на основе никеля
OK Flux 10.16 – является высокоосновным, керамическим, пассивным флюсом, предназначенным для стыковой сварки с использованием проволоки на никелевой основе, а также для наплавки лентой на никелевой основе.
ОК Flux 10.16 – это агломерированный нелегирующий фторидо-основный флюс для дуговой сварки под флюсом, специально разработанный для стыковой сварки и наплавки легированной проволокой на основе никеля. Он может также использоваться для наплавки лентами на никелевой основе. В первую очередь, применяется для сварки деталей большой толщины многопроходными швами.
Применение сварочного флюса OK FLUX 10.16
Высокоосновный агломерированный нелегирующий флюс двойного назначения. Первое назначение – одно- и многопроходная (без ограничения толщины) дуговая сварка и наплавка проволочным электродом на основе никелевых сплавов стыковых швов на постоянном токе как прямой, так и обратной полярности. Флюс позволяет выполнять сварку в положении Г(PC) – горизонтальный шов на вертикальной поверхности, что позволяет его применять для автоматической дуговой сварки под флюсом поясных швов при строительстве хранилищ для сжиженного природного газа из высокопрочных криогенных сталей, легированных 5 или 9% Ni. Хорошо сбалансированный состав минимизирует перенос кремния из флюса в металл шва, обеспечивая высокие механические свойства наплавленного металла, в особенности высокую ударную вязкость и пониженный риск возникновения горячих трещин. Применяется для сварки объектов химической и нефтехимической отрасли, нефтяных и газовых платформ морского и шельфового базирования и сосудов, работающих под давлением.
Второе назначение – дуговая наплавка плакирующих слоев лентами на основе никелевых сплавов. Для снижения доли участия основного металла, наплавку рекомендуется выполнять на постоянном токе прямой полярности. Хорошо сбалансированный состав минимизирует перенос кремния из флюса в металл шва, что понижает риск возникновения горячих трещин. Применяется для сварки объектов химической и нефтехимической отрасли, морских конструкций, шельфовых платформ и сосудов, работающих под давлением, емкостных хранилищ и т.п.
Флюс OK Flux 10.16 специально разработан для наплавки лентой на никелевой основе. Отлично сбалансированный состав флюса сводит к минимуму переход Si из флюса в металл шва и следовательно значительно снижается вероятность образования горячих трещин при сварке никелевыми материалами. OK Flux 10.16 обеспечивает формирование требуемой формы сварного шва, его гладкую поверхность и легкую отделяемость шлаковой корки. Как правило сварку стыковых соединений флюсом OK Flux 10.16 в сочетании со сварочной проволокой из никелевого сплава ведут на постоянном токе прямой полярности для того, чтобы снизить долю участия основного металла в металле шва, что снижает риск образования горячих трещин в шве.
Тип сварочного флюса OK FLUX 10.16
Объемная масса ~1,2 кг/дм3
Коэффициент основности – 2,4
Химический состав флюса
- CaF2 - 50%
- (Аl2О3 + MnО) - 30%
- (SiO2 + TiO2) - 15%
| Тип флюса | Ток и полярность | Перенос легирующего элемента |
| Фторидно-основный | DC+ |
Незначительное легирование Mn и отсутствие легирования Si
(Mn – слабо легирующий Si – нелегирующий)
|
| Классификация флюса | Индекс основности | Насыпная плотность | Размер зерна |
|
EN ISO 14174: S A FB 2 55 43 DC EN 760: SA AF 2 DC |
2,4 | ~1,2 кг/дм3 | 0,25 - 1,6 мм |
Рекомендуемые сочетания сварочного флюса OK Flux 10.16 с проволокой
Классификация сварочной проволоки и сварочных лент и наплавленного металла с флюсом ОК 10.16
| Наименование проволоки | EN ISO 18274 |
AWS A 5.14 |
|
OK Autrod |
|
|
|
OK Autrod 19.81 |
S Ni 6059 (NiCr23Mo16) |
ERNiCrMo-13 |
|
OK Autrod 19.82 |
S Ni 6625 (NiCr22Mo9Nb) |
ERNiCrMo-3 |
|
OK Autrod NiCrMo-3 |
S Ni 6625 (NiCr22Mo9Nb) |
ERNiCrMo-3 |
|
OK Autrod 19.85 |
S Ni 6082 (NiCr20Mn3Nb) |
ERNiCr-3 |
|
OK Band |
|
|
|
OK Band NiCrMo-3 |
B Ni 6625 (NiCr22Mo9Nb) |
ERNiCrMo-3 |
|
OK Band NiCr-3 |
B Ni 6082 (NiCr20Mn3Nb) |
ERNiCr-3 |
Одобрения сварочной проволоки и сварочных лент и наплавленного металла с флюсом ОК 10 16
|
НАКС (диаметры) |
VdTuV | |
| OK Flux 10.16 c OK Autrod |
|
|
| OK Autrod 19.82 |
2.4 |
|
| OK Autrod 19.85 | 3.2 |
|
| OK Flux 10.16 c OK Band |
3.0; 4.0; 5.0 |
|
| OK Band NiCr3 | 4.0 |
|
VdTuV - Ассоциация Технических Инспекционных Агентств, Берлин, Германия. Сочетание с лентами OK Band согласно VdTuV 1000
Типичный химический состав наплавленного металла при сварке с флюсом ESAB OK FLUX 10.16, %DC+
|
Марка проволоки/ленты |
C - углерод, % |
Mn - марганец, % |
Si - кремний, % |
Cr - хром, % |
Ni - никель, % |
Mo - молибден, % |
Fe – железо, % |
Nb – ниобий, % |
S – сера, % |
P – фосфор, % |
|
OK Autrod 19.81 |
0,02 |
0,7 |
≤0,2 |
18,0 |
≥56,0 |
16,5 |
2,0 |
|
≤0,010 |
≤0,020 |
|
OK Autrod 19.82 |
0,01 |
0,3 |
0,35 |
21,0 |
≥60,0 |
9,0 |
≤2,0 |
3,5 |
≤0,015 |
≤0,020 |
|
OK Autrod NiCrMo-3 |
0,01 |
0,3 |
0,35 |
21,0 |
≥60,0 |
9,0 |
≤0,5 |
3,5 |
≤0,015 |
≤0,020 |
|
OK Autrod 19.85 |
0,01 |
3,2 |
0,3 |
19,0 |
≥67,0 |
0,5 |
≤1,0 |
2,3 |
≤0,015 |
≤0,030 |
|
OK Band NiCrMo-3* |
0,01 |
1,1 |
0,2 |
21,0 |
основа |
8,0 |
4,0 |
2,8 |
≤0,010 |
≤0,020 |
|
OK Band NiCr-3* |
0,02 |
3,0 |
0,5 |
20,0 |
основа |
|
3,0 |
2,5 |
≤0,015 |
≤0,020 |
|
1-й слой |
0,025 |
3,0 |
0,25 |
17,5 |
66 |
|
10,0 |
2,1 |
|
|
|
2-й слой |
0,006 |
3,3 |
0,32 |
18,3 |
72 |
|
3,0 |
2,3 |
|
|
|
3-й слой |
0,004 |
3,4 |
0,33 |
18,7 |
73 |
|
2,0 |
2,4 |
|
|
* Во 2-ом слое наплавки лентой 60х0,5 мм на низкоуглеродистую C-Mn конструкционную сталь.
Типовые механические свойства наплавленного металла при сварке с флюсом OK Flux 10.16, DC+
| Проволока | Предел текучести, МПа | Предел прочности, МПа | Удлинение, % | Работа удара, Дж | Условия | Примечание | |||
|
C OK Autrod |
|
|
|
20°C |
-60°C |
-140°C |
-196°C |
|
|
|
OK Autrod 19.81 |
490 |
730 |
44 |
100 |
94 |
|
75 |
После сварки |
|
|
OK Autrod 19.82 |
425 |
700 |
45 |
|
|
125 |
100 |
После сварки |
|
|
OK Autrod NiCrMo-3 |
425 |
700 |
45 |
|
|
125 |
100 |
После сварки |
|
За дополнительной информацией обращайтесь к Спецификации на материал (PDS) или к менеджерам ООО "Компании ТНД" по телефону +7 (495) 225-95-78.
Расход флюса ОК FLUX 10.16
Расход флюса всегда пропорционален напряжению дуги, как это показано в таблице, приведенной ниже. (кг флюса/кг проволоки или ленты)
| Напряжение дуги, (В) |
Расход флюса (сварка проволокой на постоянном токе обратной полярности) |
Расход флюса (сварка лентой на постоянном токе обратной полярности) |
| 26 | 0.5 |
0.4 |
| 30 |
0.6 |
0.5 |
| 34 |
0.8 |
|
| 38 | 1.0 |
|
Хранение и использование флюсов ЭСАБ OK Flux 10 16
Режимы прокалки: 275-325°С, 2-4 часа. Рекомендации по хранению и использованию флюсов.
Упаковка флюсов ESAB

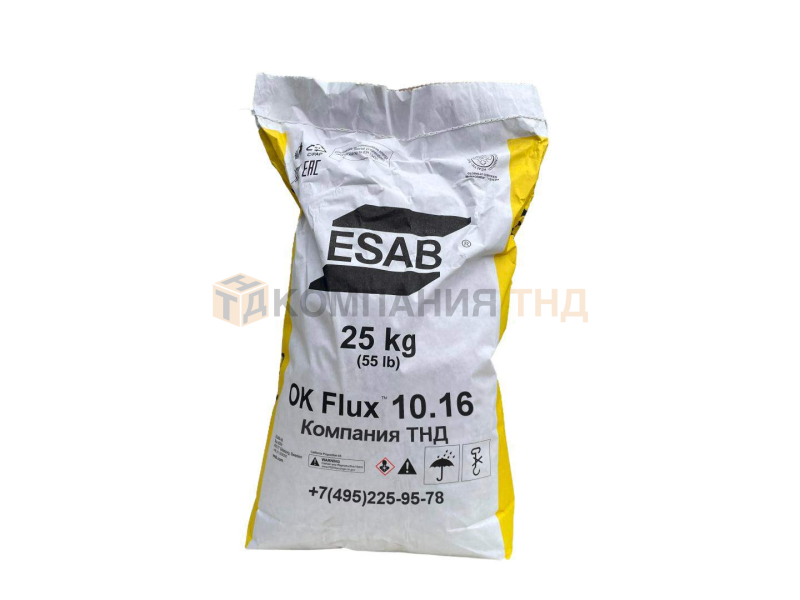

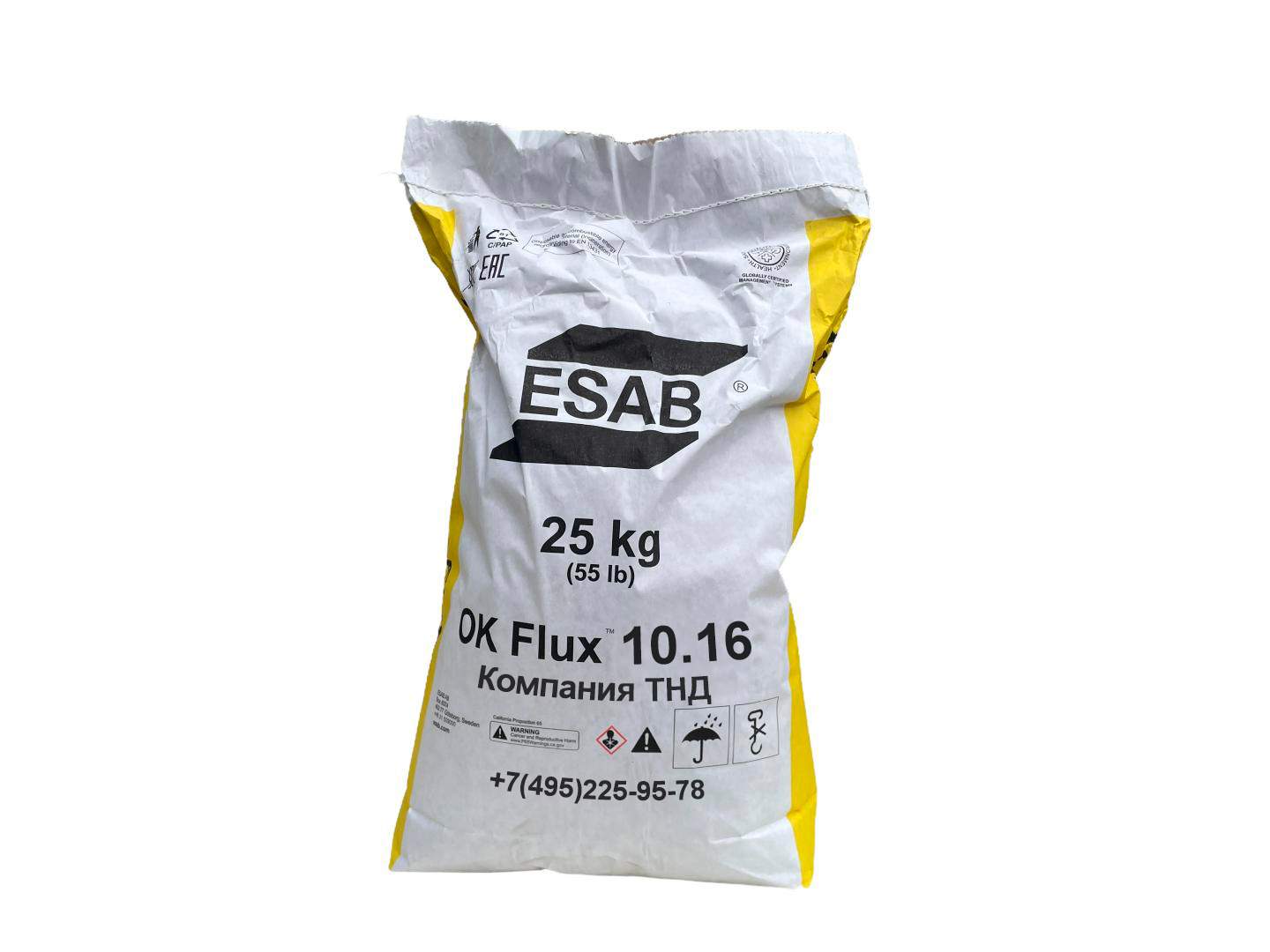

OK Flux 10.16 поставляется упакованным в бумажно-пластиковые мешки весом по 25кг.
Все флюсы ESAB поставляются в специальных мешках из негигроскопичной бумаги, дополнительно герметизированных пластиком изнутри, весом по 25 кг. По желанию заказчика флюсы могут поставляться в упаковках «Big Bag» весом: 600, 800 или 1000 кг.
