Флюс сварочный ESAB OK FLUX 10.70

Сварочный флюс OK Flux 10.70 – флюс для получения швов с высокой долей участия в них основного металла
Флюс OK Flux 10.70 - основной, керамический, восстанавливающий Mn и Si. Он предназначен для сварки угловых и стыковых соединений из углеродистых, низколегированных и высокопрочных сталей с обеспечением требуемой ударной вязкости до -20 °С. Флюс OK Flux 10.70 является флюсом алюминатно- основного типа, но обладающим очень высокой электропроводностью как на постоянном, так и на переменном токе.
ОК Flux 10.70 – это агломерированный основный флюс для дуговой сварки под флюсом. Он предназначен для выполнения сварных швов с высокой степенью разбавления, таких как двусторонние швы, свариваемые без разделки с одним проходом с каждой стороны и угловых швов. Благодаря высокой степени легирования шва, в основном Mn, он обеспечивает металлу шва хорошие пластические характеристики.
Применение сварочного флюса OK FLUX 10.70
Флюс может использоваться для одно- и многодуговой сварки и одинаково хорошо работает как на постоянном, так и переменном токе. При многопроходной сварке количество проходов ограниченно, а толщина листа не должна превышать примерно 25 мм. Нелегированные проволоки, такие как Autrod 12.10 и Autrod 12.20, являются предпочтительными для использования с OK Flux 10.70.
OK Flux 10.70 специально разработан для сварки в сочетании с проволоками OK Autrod 12.10 и OK Autrod 12.20 соединений с требованиями по ударной вязкости до -20 °С. Будучи сильно восстанавливающим Mn и Si, он является оптимальным для случаев, когда доля участия основного металла велика, т.е.при одно- и ногоэлектродной сварке угловых и стыковых соединений металла толщиной 10-40 мм с небольшим количеством проходов.
Основной областью применения OK Flux 10.70 является судостроение. Здесь он применяется предпочтительно для двухпроходной двусторонней сварки. Тем не менее, он может применяться и в других сегментах рынка, где выполняется сварка швов с высокой долей участия основного металла или с ограниченным количеством проходов. Это включает в себя изготовление сосудов, работающих под давлением, транспортное машиностроение и гражданское строительство.
Тип сварочного флюса OK FLUX 10.70
Объемная масса ~1,2 кг/дм3
Химический состав флюса
- (Аl2О3 +MnО) - 35%
- (CaO + MgO) - 25%
- (SiO2 + TiO2) - 20%
- CaF2 - 15%
Тип флюса | Ток и полярность | Перенос легирующего элемента |
Алюминатно-основный | DC+ / AC
| Умеренное легирование Si и
весьма значительное Mn |
Классификация флюса | Индекс основности | Насыпная плотность | Размер зерна |
EN 760: SA AB 1 79 AC | 1,4
| 1,2 кг/дм3 | 0,2 - 1,6 мм |
Рекомендуемые сочетания сварочного флюса OK Flux 10.70 с проволокой
Классификация проволоки и наплавленного металла с флюсом ОК 10.70
Наименование проволоки | Классификация проволоки | Классификация наплавленного металла
| ||
OK Autrod |
EN / AWS |
EN / AW |
AWS / AW |
AWS / PWHT |
12.10 |
S1 / EL12 |
S 42 3 AB S1 |
A5.17: F7A4-EL12 |
A5.17: F7P4-EL12 |
12.20 |
S2 / EM12 |
S 46 3 AB S2 |
A5.17: F7A2-EM12 |
A5.17: F7P2-EM12 |
12.24 |
S2Mo; S Mo / EA2 |
S 50 0 AB S2Mo |
S2Mo A5.23: F9A0-EA2-A3 |
A5.23: F9PZ-EA2-A3 |
Одобрения проволоки и наплавленного металла с флюсом ОК 10 70
ABS | BV | DNV | GL | LR | RS | U | TUV | DB | CE | СССР
| |
OK Flux 10.70 |
|
|
|
|
|
|
|
| *
| *
|
|
c OK Autrod |
|
|
|
|
|
|
|
|
|
|
|
12.10 |
3TM,
|
A3, 3YTM, 3YM, 2YT | IIIYTM,
IIIYM, IIYT |
3YTM,
|
3TM,
|
3YM | *
| *
| *
| *
| 3YTM |
12.20 |
2T,
|
A3M,
| IIT
(IIIY) |
2T,
|
2T,
|
| *
| *
| *
| *
| 3YTM |
VdTuV - сочетание с проволоками OK Autrod 12.10, 12.20, 12.32 согласно VdTuV 1000.
Полный список одобрений на флюс ОК 10.70 см. в PDS или обращайтесь к менеджерам ООО "Компании ТНД" по телефону +7 (495) 225-95-78.
Типичный химический состав наплавленного металла при сварке с флюсом ESAB OK FLUX 10.70, % DC+
C - углерод, % | Si - кремний, % | Mn - марганец, % | Cr - хром, % | Ni - никель, % | Mo - молибден, % | Прочие | |
OK Flux 10.70 + OK Autrod | |||||||
12.10 |
0.05 |
0.5 |
1.7 |
|
|
|
|
12.20 |
0.06 |
0.6 |
1.9 |
|
|
|
|
12.24 |
0.06 |
0.6 |
2.0 |
|
|
0.5 |
|
Типовые механические свойства наплавленного металла при сварке с флюсом OK Flux 10.70, DC+
Проволока | Предел текучести, МПа | Предел прочности, МПа | Удлинение, % | Работа удара, Дж | Условия | Примечание | |||
C OK Autrod |
|
|
|
0°C |
-18°C |
-30°C |
-40°C |
|
|
12.10 |
430 |
520 |
30 |
100
|
80
|
55
|
40 |
После сварки |
|
12.20 |
470 |
580 |
29 |
90
|
80 |
45
|
|
После сварки |
|
12.24 |
580 |
670 |
23 |
50
|
40
|
|
|
После сварки |
|
12.10 |
410 |
510 |
30 |
90
|
70
|
|
35 |
Снятие напряжений |
|
12 20 |
430 |
550 |
28 |
80
|
65 |
40 |
|
Снятие напряжений |
|
12.24 |
560 |
660 |
24 |
40 |
|
|
|
Снятие напряжений |
|
За дополнительной информацией обращайтесь к Спецификации на материал (PDS) или к менеджерам ООО "Компании ТНД" по телефону +7 (495) 225-95-78.
Диаграмма активности флюса ESAB OK Flux 10.70
Переход Кремния и Марганца из флюса в % | |
![]() | ![]() |
- Ток: постоянный, обратная полярность;
- Напряжение дуги - 30В;
- Скорость сварки - 60 см/мин.,
- Одиночная проволока Ø 4,0 мм.
Расход флюса ОК FLUX 10.70
Расход флюса всегда пропорционален напряжению дуги, как это показано в таблице, приведенной ниже. (кг флюса/кг проволоки)
Напряжение дуги, (В) | Расход флюса (сварка на
переменном токе) | Расход флюса (сварка на
постоянном токе обратной полярности) |
26 | 0.6
| 0.7 |
30 | 0.9
| 1.0
|
34 | 1.2 | 1.3
|
38 | 1.4
| 1.6 |
Хранение и использование флюсов ЭСАБ OK Flux 10 70
Режимы прокалки: 275-325°С, 2-4 часа. Рекомендации по хранению и использованию флюсов.
Упаковка флюсов ESAB

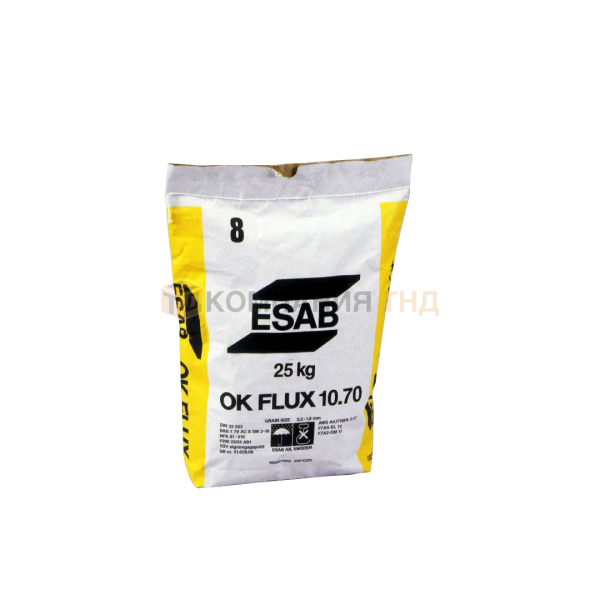

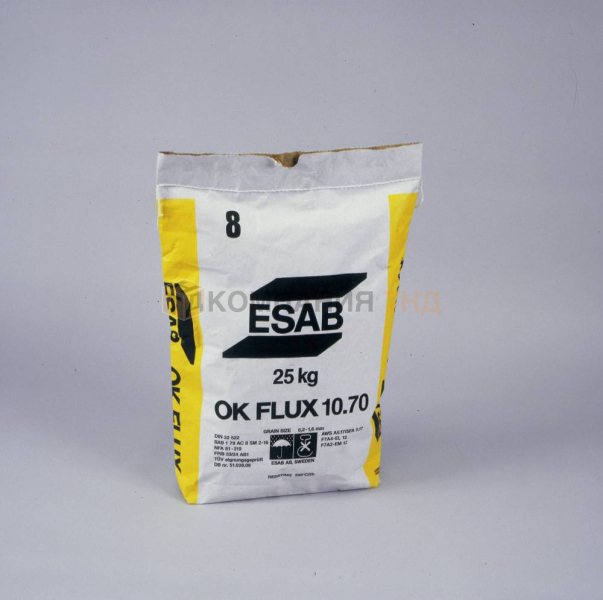

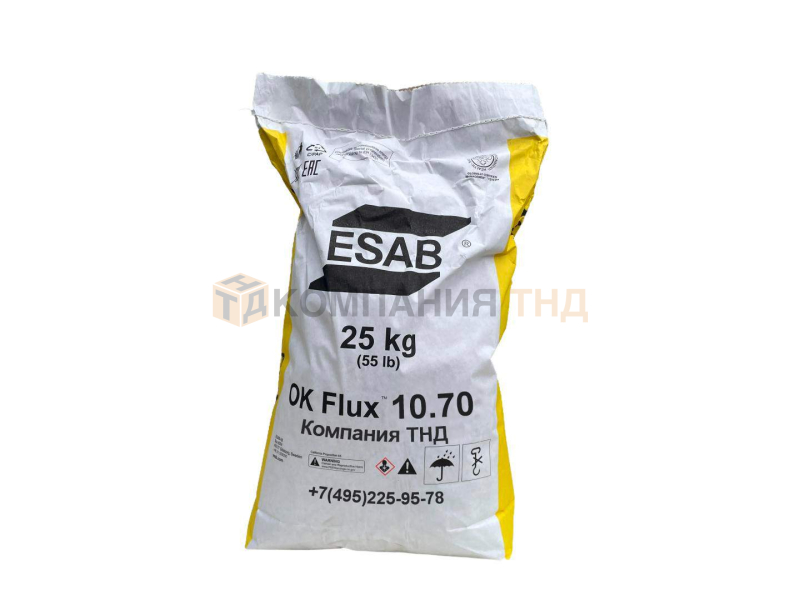

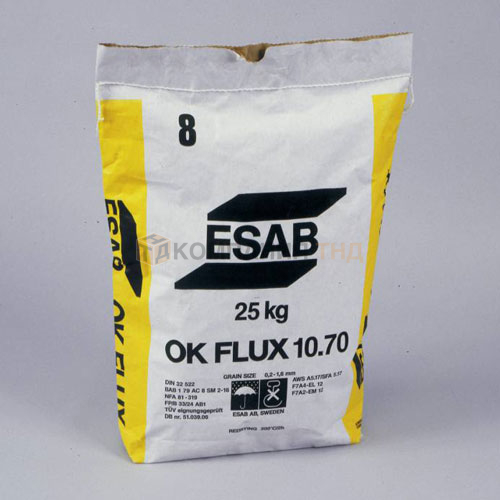

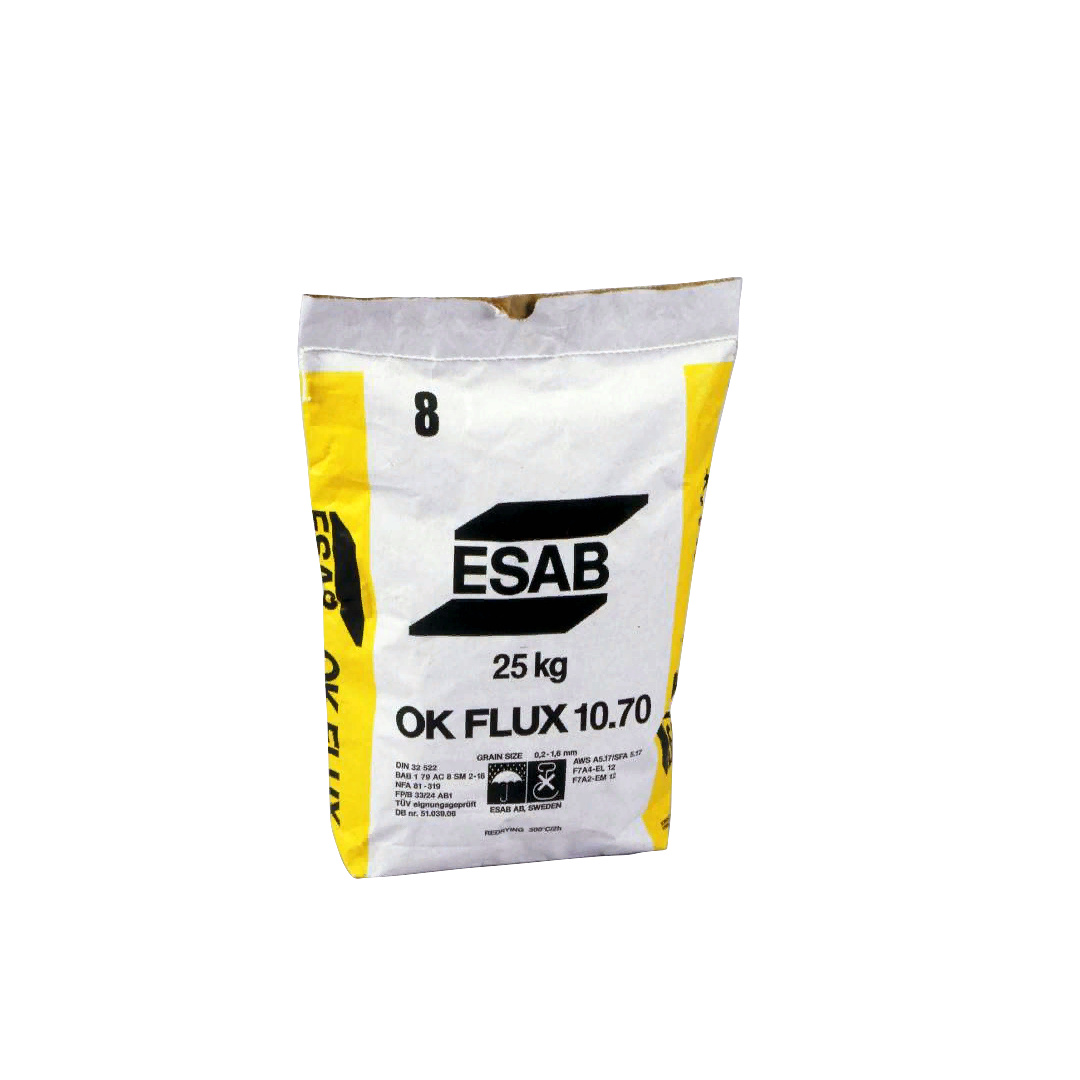

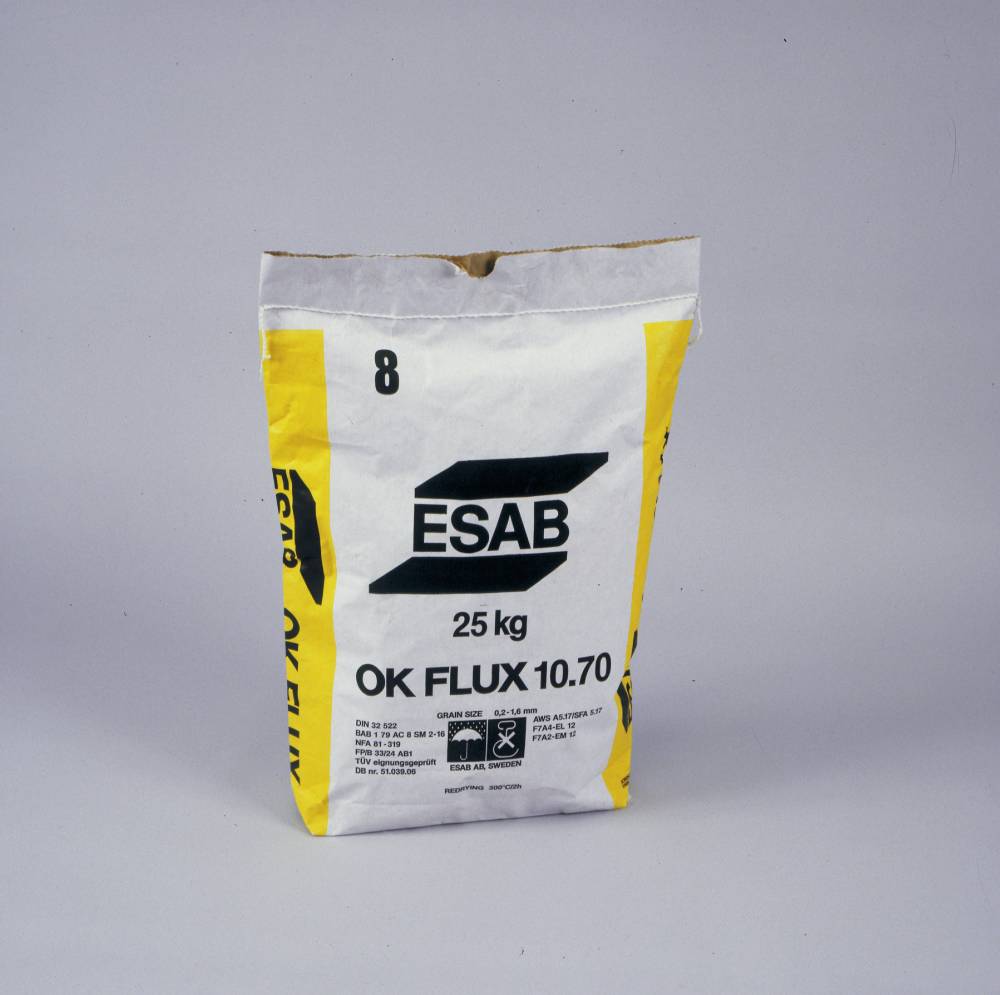

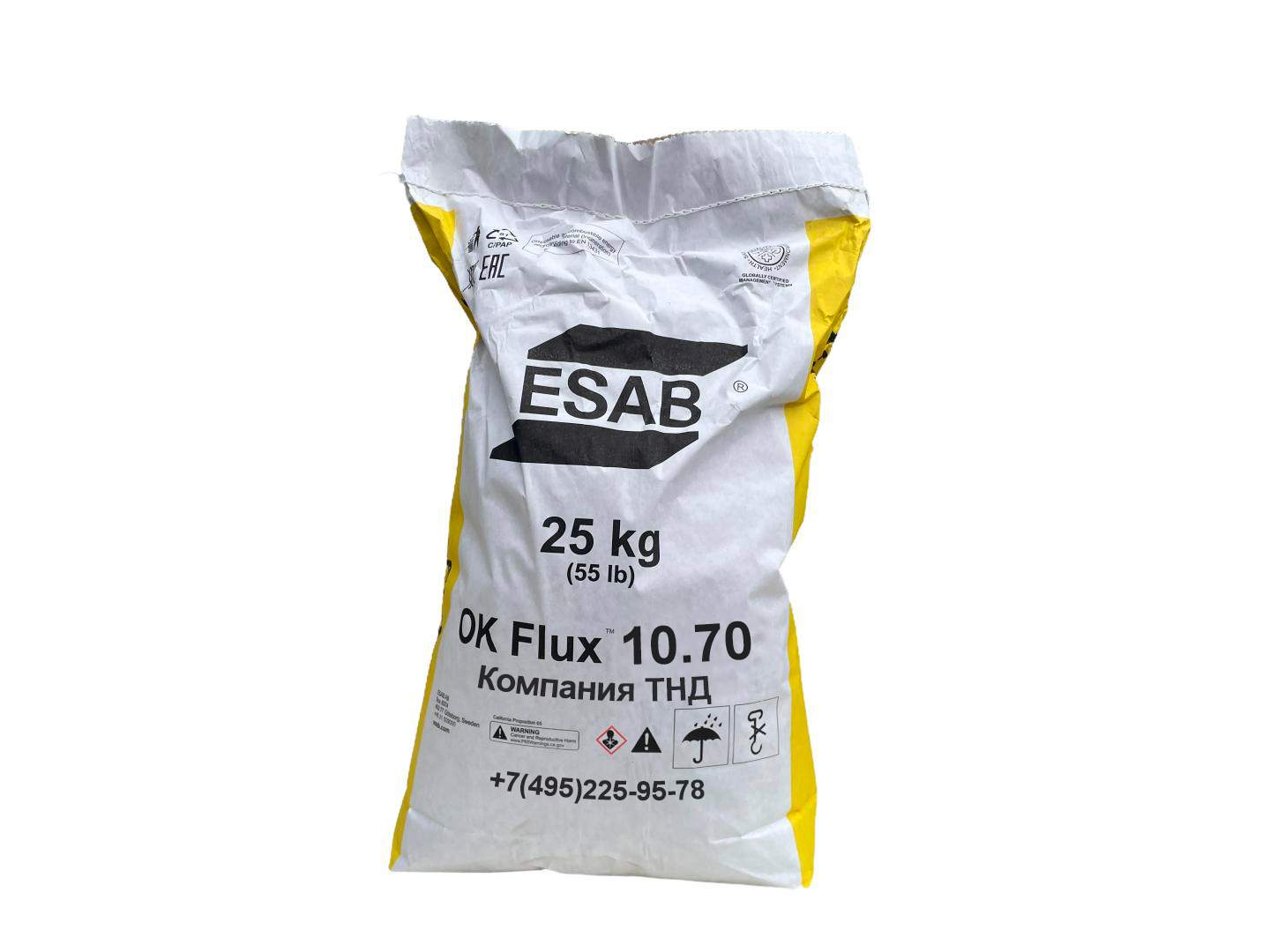

OK Flux 10.70 поставляется упакованным в бумажно-пластиковые мешки весом по 25кг.

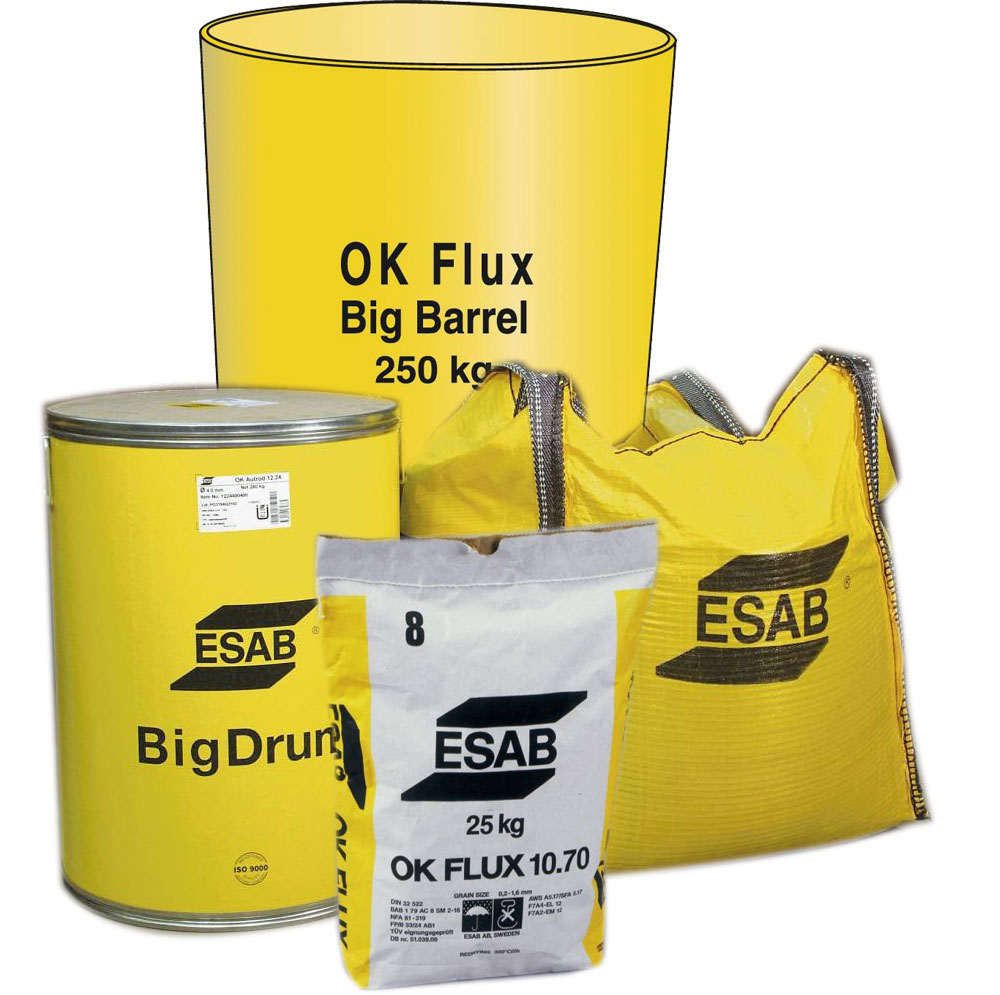

Все флюсы ESAB поставляются в специальных мешках из негигроскопичной бумаги, дополнительно герметизированных пластиком изнутри, весом по 25 кг. По желанию заказчика флюсы могут поставляться в упаковках «Big Bag» весом: 500, 600, 800 или 1000 кг.
Для получения дополнительной информации просим Вас обращаться в ООО «Компания ТНД» по тел. (495) 225-95-78.
