Механизированное оборудование Railtrac F 1000 FW / F 1000 FW L

Артикул : 0398146012
ESAB
Снят с производства
Механизированное оборудование Railtrac F 1000 FW / F 1000 FW L
Механизированное оборудование Railtrac F 1000 FW / F 1000 FW L
По запросу Под заказ
В данный момент товара нет в наличии. Срок поставки, а также неоходимость внесения предоплаты необходимо уточнить у менеджеров.
Цена:
0 Р
Описание

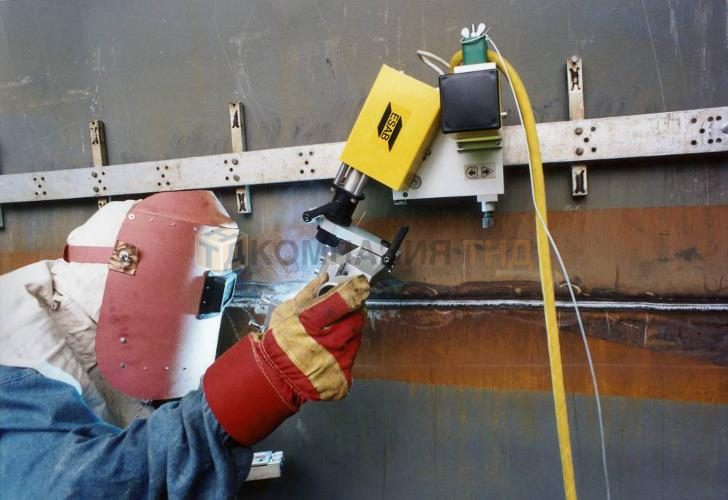

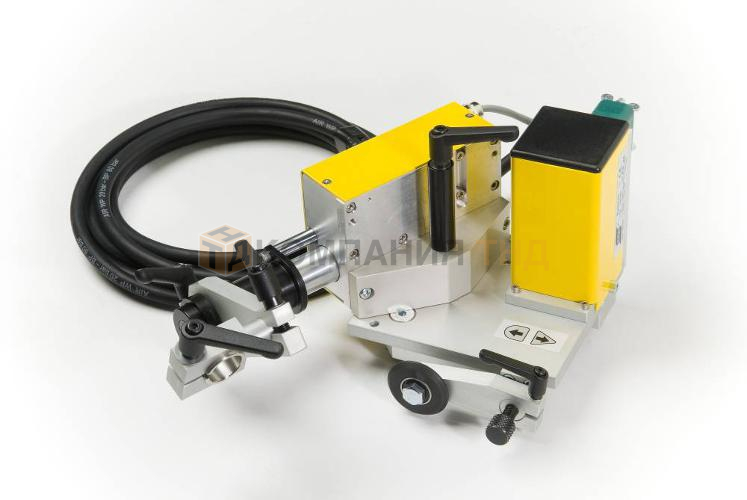

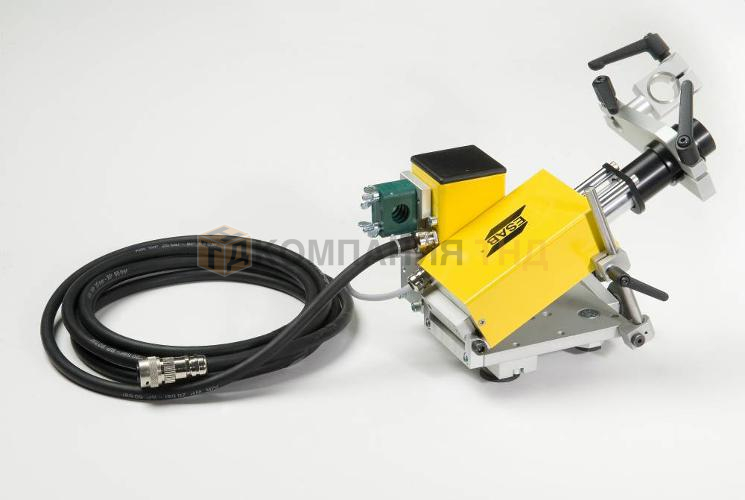

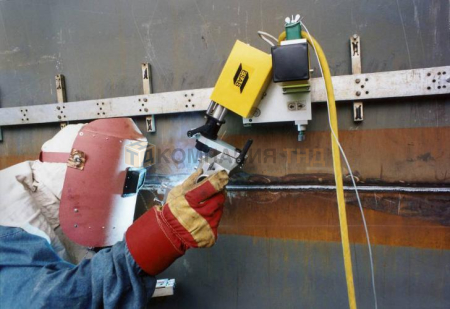

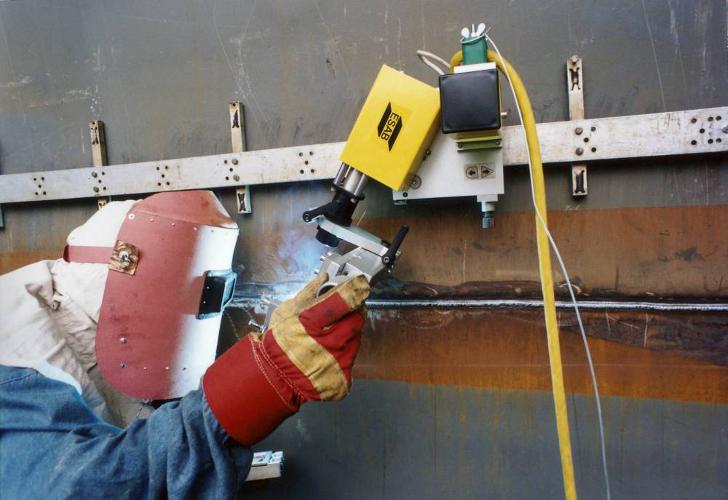

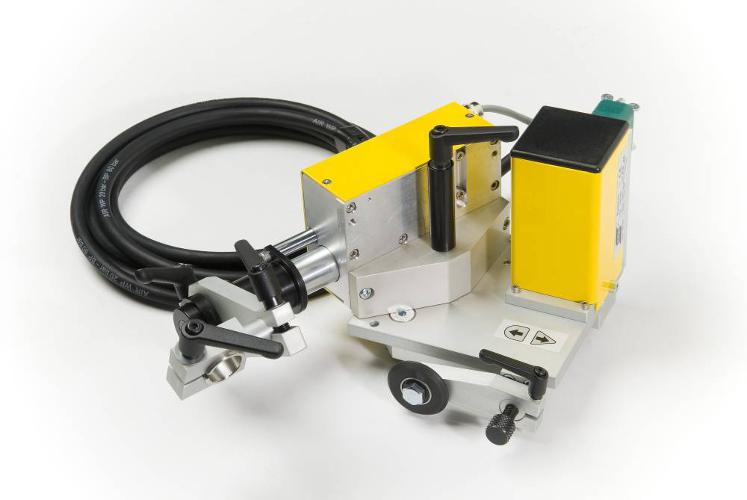

Универсальное механизированное оборудование Railtrac F1000FW / FW1000 L

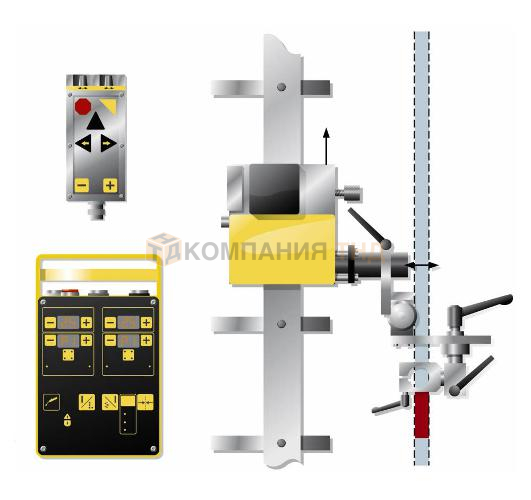

Система имеет гибкий направляющий рельс и устройство, обеспечивающее поперечное колебание электрода по заданным траекториям. Оснащена пультом дистанционного управления

Railtrac F1000FW / FW1000 L

  • Railtrac F1000FW, Flexi Weaver используется для сварки с поперечными колебаниями.
  • Railtrac L - вариант с заниженными скоростями сварки по сравнению с F1000FW.
  • Сварка и резка во всех пространственных положениях магнитных и немагнитных материалов
  • Быстрая сборка и простота управления
  • Возможность программирования пяти программ
  • Градуированная установка величин в см, мм и секундах.
  • Программированная сварка в обратном направлении для заварки кратера
  • Понятная инструкция по программированию
  • Корпус дистанционного управления из упругого материала с выпуклыми кнопками мембранного типа
  • Жесткий или гибкий рельс выполнен из стандартного алюминиевого профиля без зубчатой рейки
  • Рельс можно наращивать или укорачивать до требуемой длины
  • Крепление, позволяющее устанавливать горелку под нужным углом (дополнительное оборудование)
  • Наклон устройства поперечных колебаний для сварки угловых швов (дополнительное оборудование)
  • Поворот устройства поперечных колебаний в горизонтальной плоскости (дополнительное оборудование)

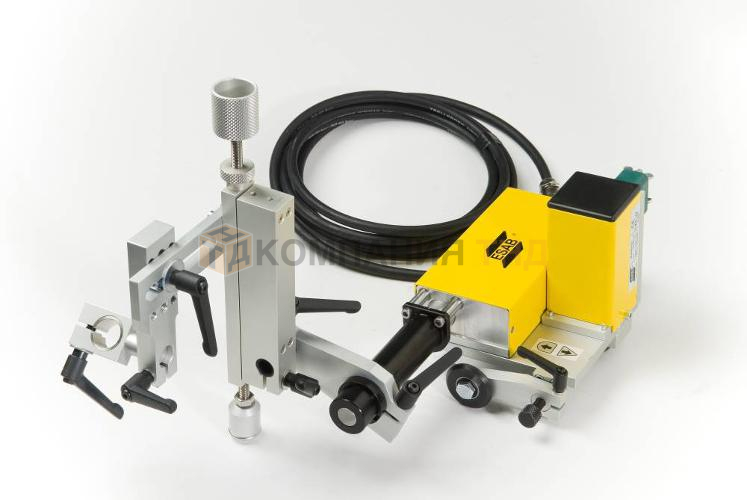

  • «Плавающая» установка положения головки по высоте (дополнительное оборудование)
  • Потенциометры на дистанционном управлении для корректировки величин параметров

Технические характеристики Railtrac F1000FW / FW1000 L

Технические характеристики Railtrac F 1000 FW
Напряжение питания, Вт перем/пост.ток 30-46/36-60
Скорость сварки, мм/мин 100-1500
Скорость позиционирования, мм/мин 1500
Интервал прерывистой сварки, мм 01.10.90
Время заварки кратера, с 0,0-9,9
Ход при обратной сварке, мм 0,0-99
Количество программ 5
Рабочая температура магнитов, °C 0,0-70,0
Рабочая температура (вакуум), °C 0,0-110,0
Сечение направляюще планки, мм 60х5
Сечение жесткой планки, мм 40х10
Минимальный радиус кривизны, мм 500/1500
Регулировка каретки по высоте, мм +/- 22
Класс защиты, DIN 40050 Р23
Потребляемая мощность, Вт 80
Время прогрева, с 0,3
Скорость колебаний, мм/мин 400-4000
Амплитуда колебаний, мм 1,0-30,0
Время задержки, с 0,0-9,9
Количество типов колебаний 3
Мех. поперечная регулировка, мм +/- 35


Технические характеристики FW1000 L
Габаритные размеры, ДxШxВ, мм 170x350x160
Вес, кг 7
Скорость сварки, м/мин 0,1-1,5
Длительность заварки кратера, с 0,0-9,9
Диапазон колебаний, мм 1-30
Скорость колебаний, мм/с 6-60
Минимальный диаметр изгиба рельса, мм 1000
Макс. потребляемая мощность, Вт 80
Напряжение управления, В перем. ток 30-46
Программируемая длина ремонтируемого участка, см 01.01.99
Напряжение управления, В пост. ток 40-60
Боковое смещение осевой лини, мм 25 (±12,5)
Информация для заказа ESAB Railtrac F1000FW / FW1000 L
Информация для заказа
Направляющий рельс с принадлежностями
Гибкий рельс, 2,5 м 398146115
Гибкий рельс, 2,5 м, + 8 магнитов 398146112
Гибкий рельс, 2,5 м, 4 вакуум. держат. 398146113
Жесткая планка, 2,5 м 398146116
Магнитные держатели, min 8/2,5 м 398146100
Вакуумные держатели, min 4/2,5 м 398146104
Крепеж жесткой планки 398146114
Соединительные кабели
Вариант 1. Кабель подающего механизма с
23 штырьковым разъемом 457360880
Кабель для 23 штырькового разъёма 457360890
Вариант 2. Транс. 230/36 В с 12-ти штырьковым разъемом 457360900
Соединительный кабель для других блоков 457360881
Дополнительное оборудование
Держатель горелки PSF 400/500 398145101
Переходник для различных креплений
жесткой планки 398145106
Универсальный держатель горелки 398145104
Держатель IMP резака 398145105
Приспособление наклона резака 398145215
Поворотное устройство блока колебаний 398145200
Угловое устройство блока колебаний 398145211
Плавающая головка 398145201
IMP резак 398145250
Тара хранения и транспортировки 398145199
