Портативный труборез ESAB

Описание портативного устройства ESAB для резки труб и снятия фасок
- Точная отрезка труб диаметром от 100 мм до 600 мм.
- Вариант устройства с направляющей лентой для труб диаметром до 1200 мм.
- Максимальная толщина прямого реза 100 мм; наклонного (45°) -50 мм.
- Предназначено для тяжелых условий эксплуатации на строительной площадке и в цеху.
- Ручной привод с червячной передачей. Требуется только подача газа и кислорода.
Портативное устройство для резки труб выпускается в двух вариантах:

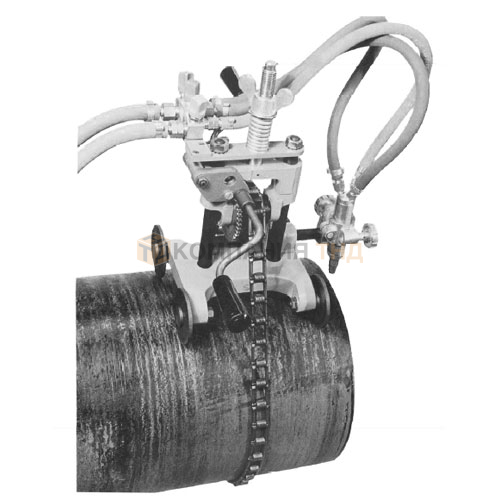

- Вариант 1 (стандартный): устройство монтируется на наружной поверхности трубы и перемещается непосредственно по ее поверхности (см. фото).
- Вариант 2: устройство перемещается по смонтированной на трубе направляющей ленте-бандаже и предназначено для точной подготовки кромки.
Оба варианта устройства состоят из каретки с четырьмя опорными колесами, цепного механизма перемещения с ручным приводом и горелки, закрепленной на каретке. При вращении рукоятки горелка, разрезая, перемещается вокруг трубы.
Цепь собирается из отдельных быстросоединяемых отрезков цепи. Таким образом, можно собрать цепь необходимой длины.
Направляющие ленты-бандажи выпускаются пяти размеров для труб диаметром от 600мм до 1200 мм.
Горелка типа 100 NM монтируется на суппорте и может при помощи передач «шестерня рейка» перемещаться в вертикальном и горизонтальном направлении.
Технические характеристики портативного трубореза ESAB
Варианты устройств | |
Стандартное устройсво отрезает трубу диаметром 100…600 мм. Устройство с направляющей лентой – бандажом предназначено для труб диаметром 600…1200 мм. | |
Ведущая цепь | |
Для труб диаметром более 600 мм необходимы дополнительные удлиняющие отрезки цепи. Один дополнительный отрезок цепи увеличивает диаметр резки на 75 мм. В комплекте – 8 дополнительных отрезков цепи. | |
Толщина стенки трубы | |
Макс. Толщина стенки при прямом резе (90°) | 100 мм |
Макс. Толщина стенки при наклонном резе (45°) | 50 мм |
Регулировка положения горелки | |
Вертикальная (передача шестерня-рейка) | 80 мм |
Горизонтальная (передача шестерня-рейка) | 117 мм |
Угол наклона горелки (0…45°) устанавливается по шкале Масса | |
Штуцеры подсоединения газа | |
Машина | резьба ¾” ВР правая – кислород, левая – газ |
Горелка | резьба ¾” ВSР правая – кислород, левая – газ |
Масса | |
Стандартный вариант установки с горелкой | 9 кг |
Вариант с лентой – бандажом с горелкой | 11 кг |
Информация для заказа портативного устройства для резки труб
Стандартная установка | |
Для резки труб диаметром 100..600 мм | CA00133611 |
Набор деталей для варианта с лентой | |
Для резки труб диаметром 100..1200 мм | CA00637176 |
Направляющие ленты-бандажи | |
Диаметр трубы 600 мм | CA00637661 |
Диаметр трубы 750 мм | СА00637662 |
Диаметр трубы 900 мм | СА00637663 |
Диаметр трубы 1050 мм | СА00637664 |
Диаметр трубы 1200 мм | СА00637665 |
(Каждая лента-бандаж комплектуется необходимым количеством дополнительных отрезков цепи) |
|
Дополнительные отрезки цепи (20шт) (Для самого большого участка трубы) | CA00889400 |
Сопла | |
ANM (ацетилен) для толщин 3..6 мм | СА00143016 |
ANM (ацетилен) для толщин 5..12 мм | СА00143017 |
ANM (ацетилен) для толщин 10..75 мм | CA00143018 |
ANM (ацетилен) для толщин 70..100 мм | CA00143019 |
PNM (пропан) для толщин 3..6 мм | СА00143780 |
PNM (пропан)для толщин 5..12 мм | СА00143781 |
PNM (пропан)для толщин 10..75 мм | СА00143782 |
PNM (пропан)для толщин 70..100 мм | CA00 143783 |
Шланги | |
Шланг для топливного газа вн.диам. 5 мм, штуцер 3/8" BSP левая, с обоих концов, длиной 10 м | 1262205 |
Шланг для кислорода вн.диам. 5 мм, штуцер 3/8" BSP правая, с обоих концов, длиной 10 м | 1262255 |
Редукторы | |
Ацетилен А 1.5 Серия 3 | 1281211 |
Пропан Р 3.5 Серия 1 | 1282687 |
Кислород 0-3.5 Серия 3 | 1281209 |
