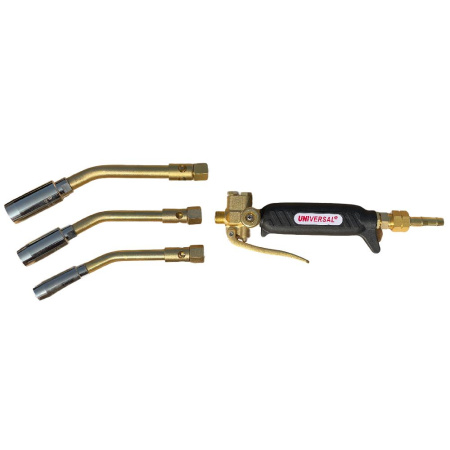

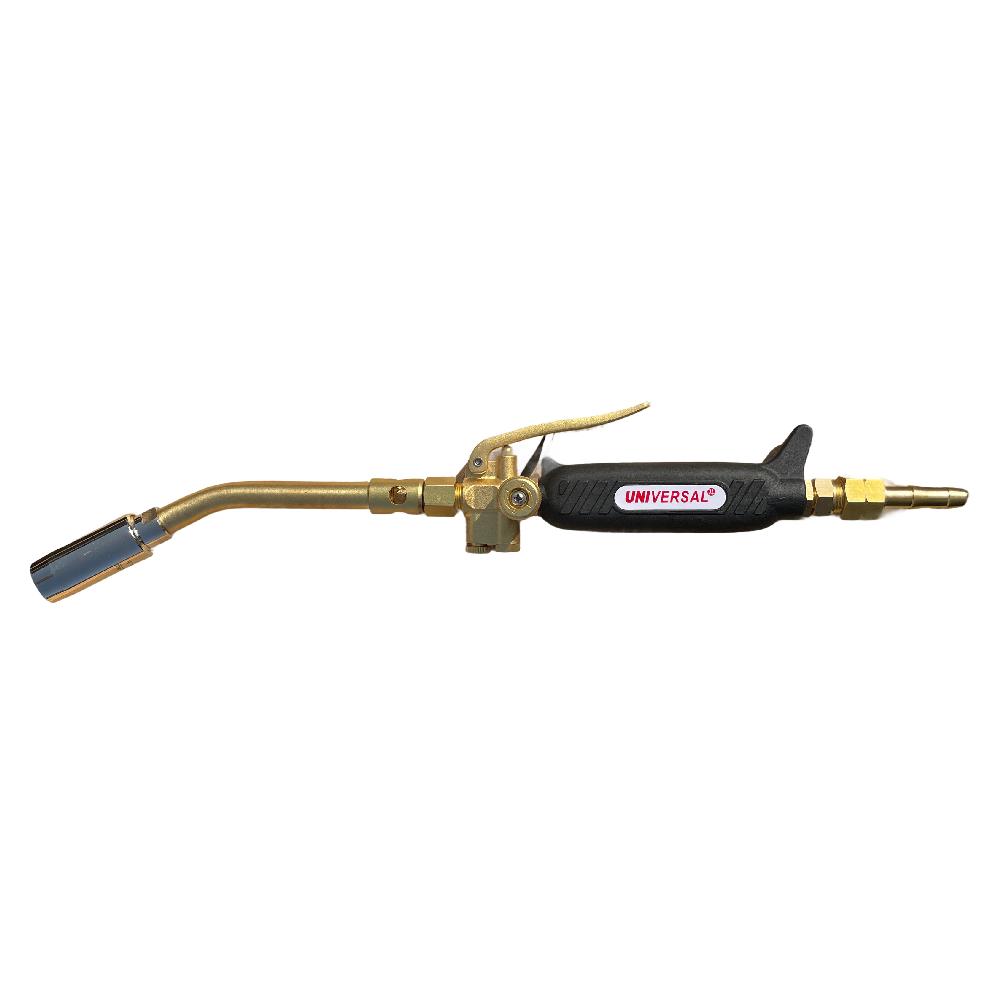

Комплект газовоздушного оборудования GCE PROPALINE 3 Артикул 0763250.
В состав комплекта PROPALINE3 входит: рычажная рукоятка, паяльные наконечники T14, T17, Т20, G3/8”LH+Ø9 мм.
Серия газовых горелок GCE Propaline представляет собой комплектный ряд ручных горелок для пропан-бутана в газообразном состоянии с подсасыванием атмосферического воздуха. Отдельные горелки предназначены для пайки твердым припоем с температурой плавления до 800°С, для пайки медных распределительных сетей, для устранения старых лакокрасочных покрытий, для чистки, сушки и подогрева пламенем, для кровельных работ и т.д.
Конструкция всех горелок оптимизирована для сжигания нормально доступных смесей пропан-бутан, однако применение чистого пропана на качество пламени негативно не влияет.
В состав комплекта GCE PROPALINE 3 входит:

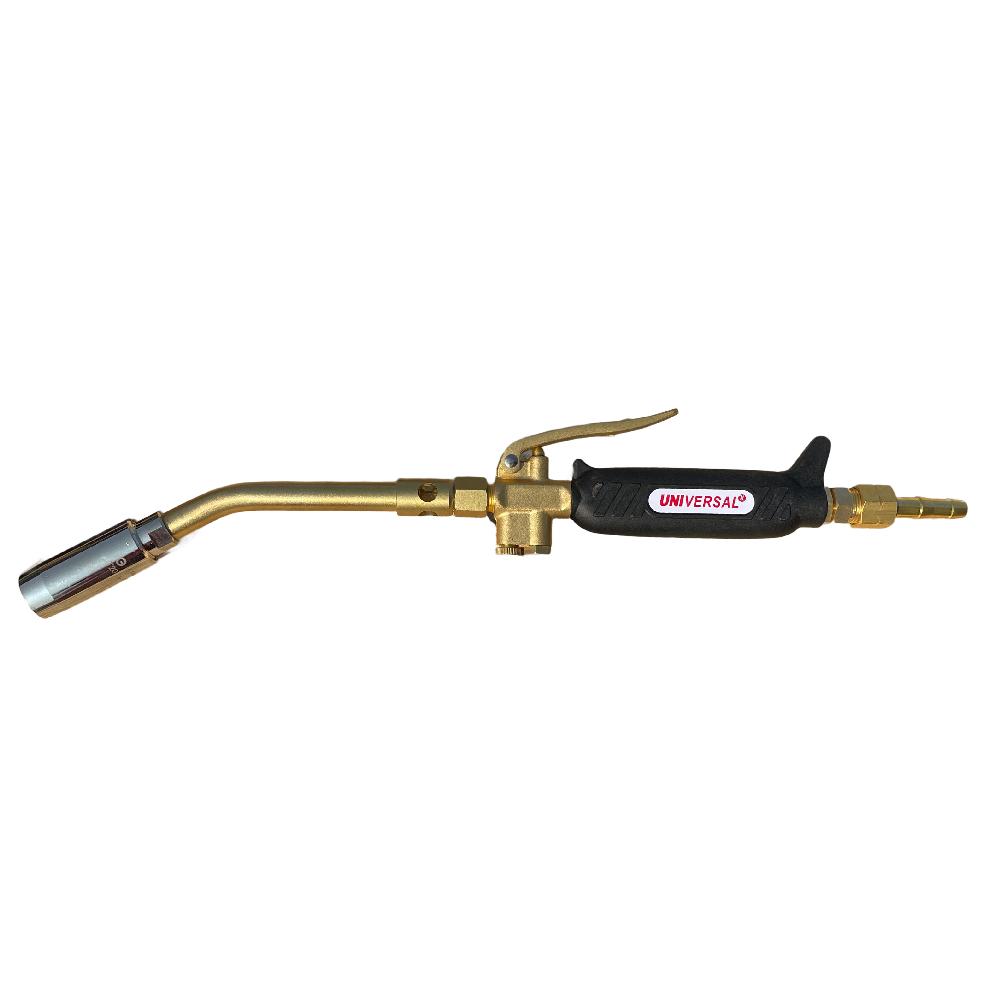

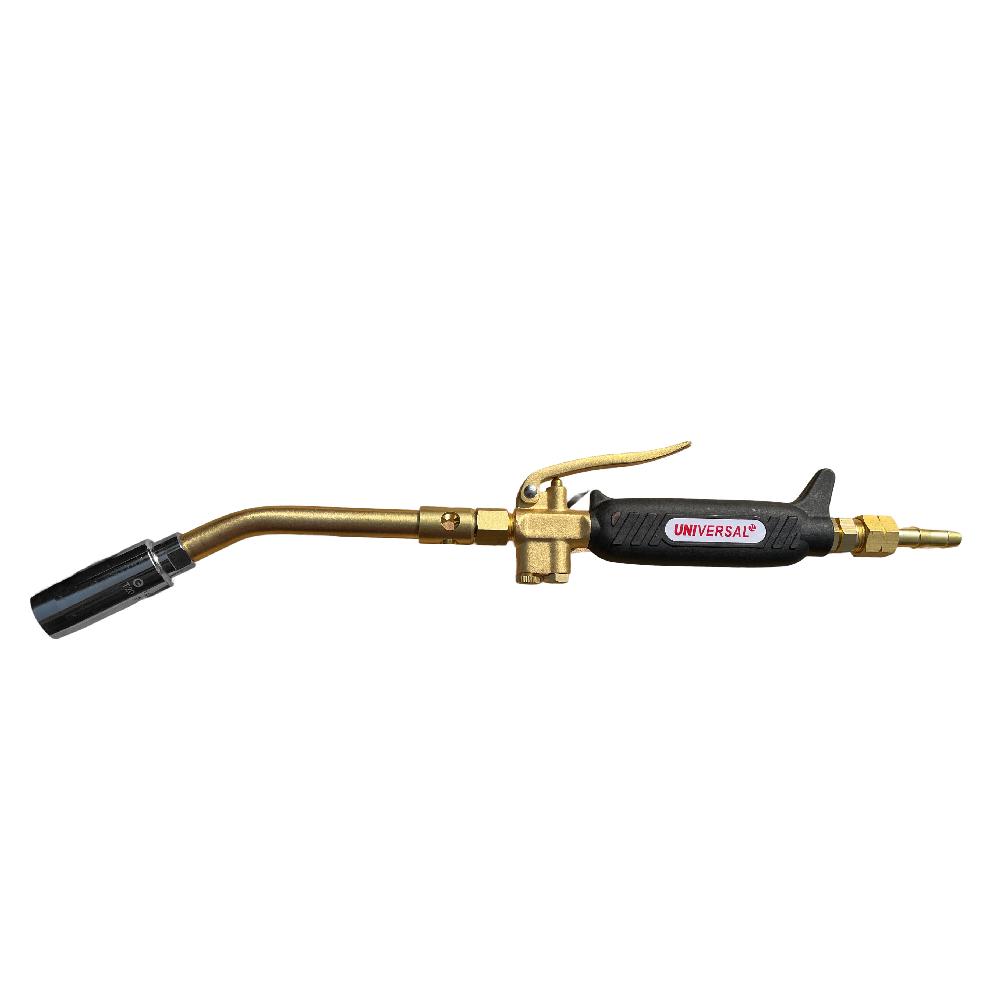

- рычажная рукоятка газовоздушной горелки (ствол) с экономизатором, с регулятором мощности дежурного пламени (0763216)

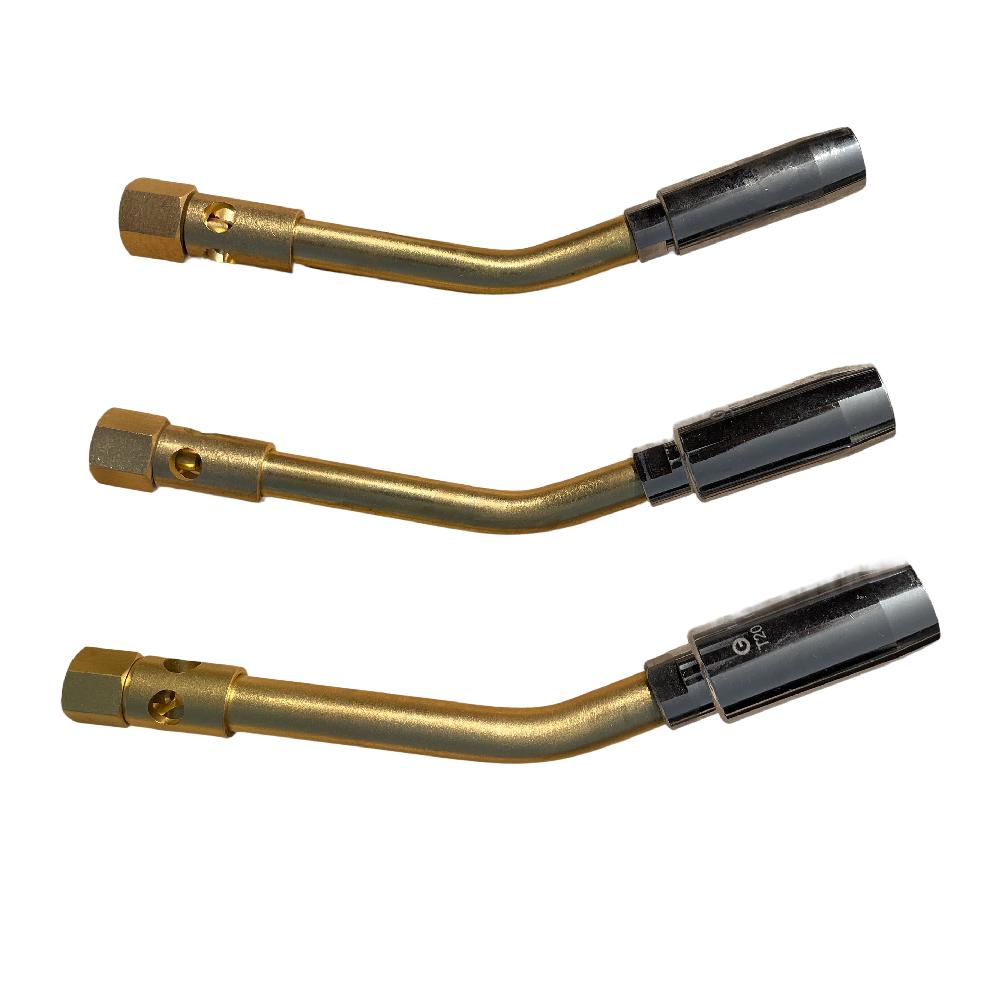

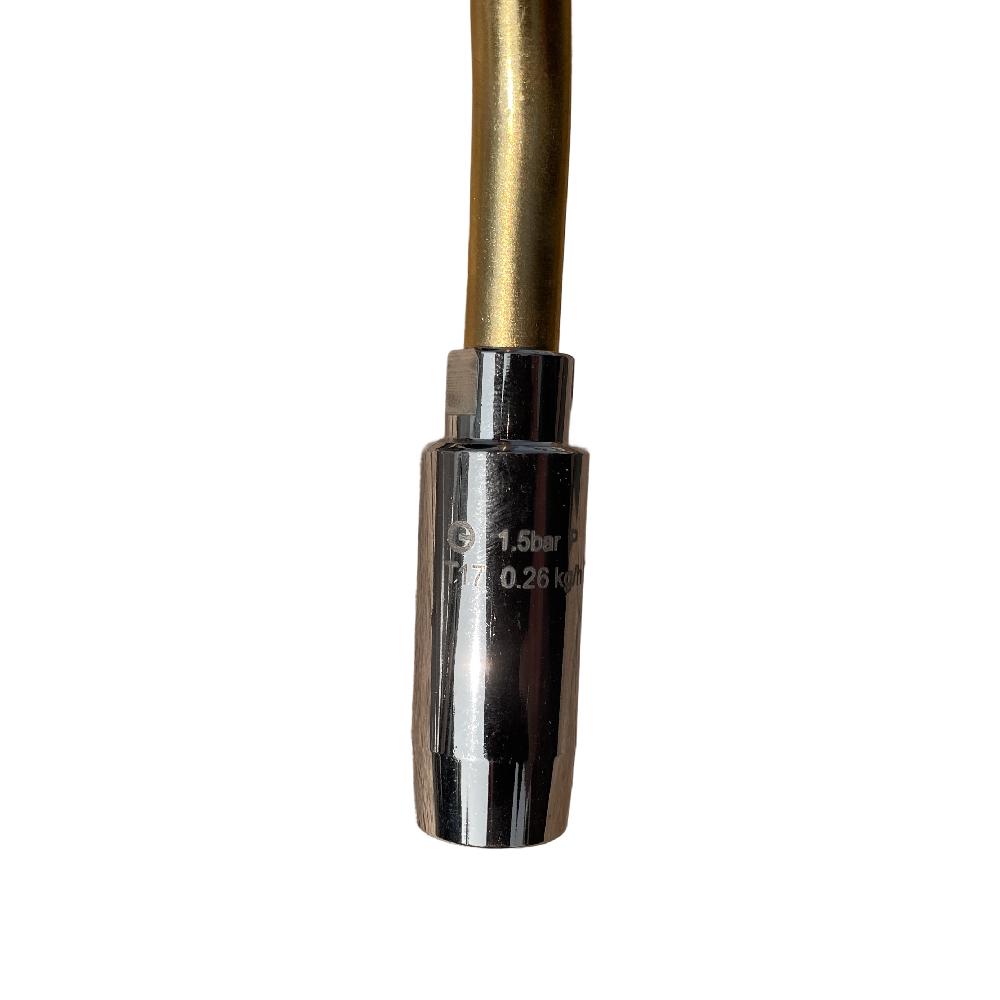

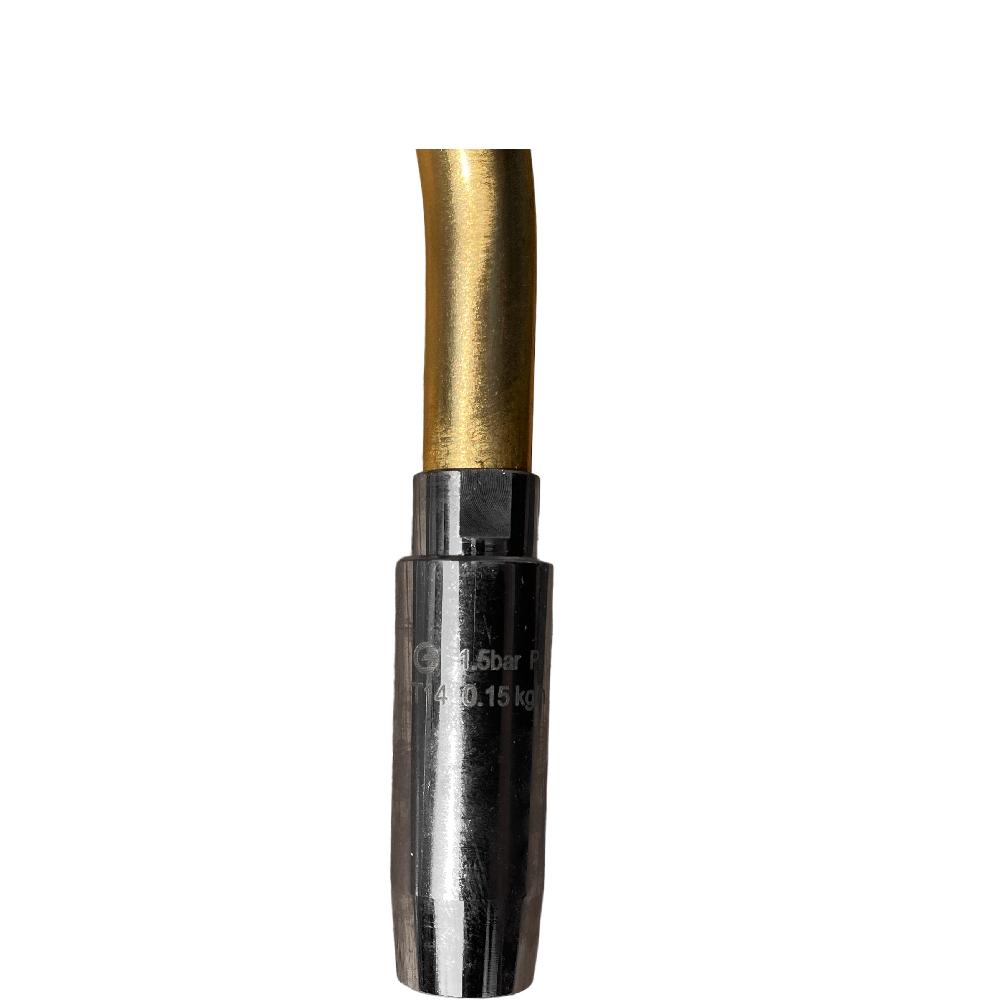

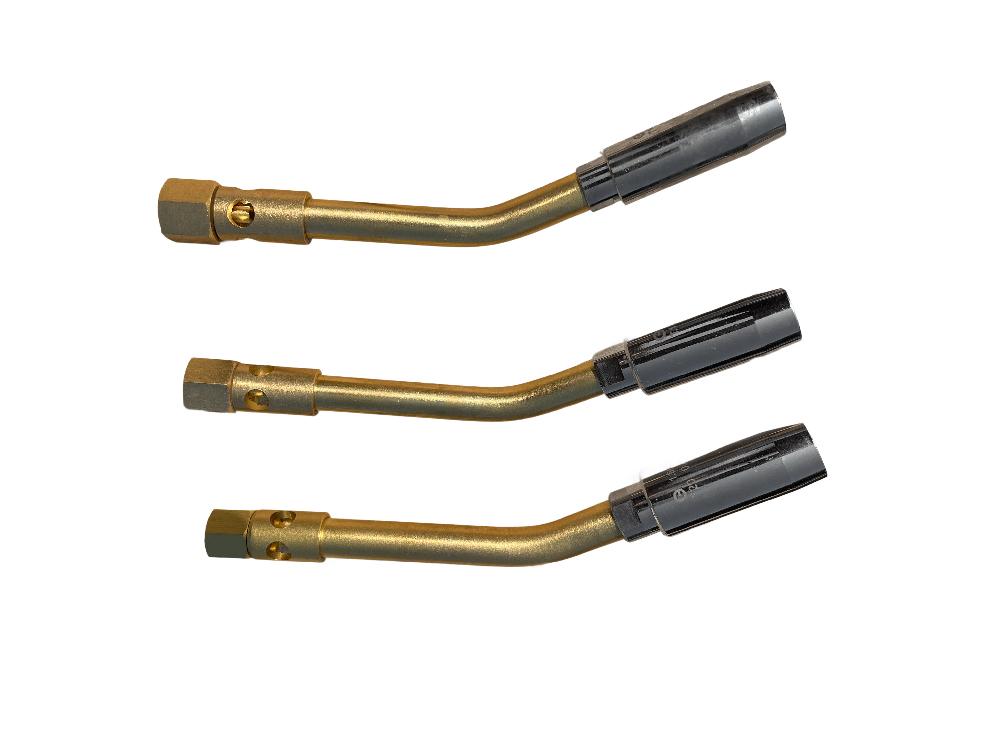

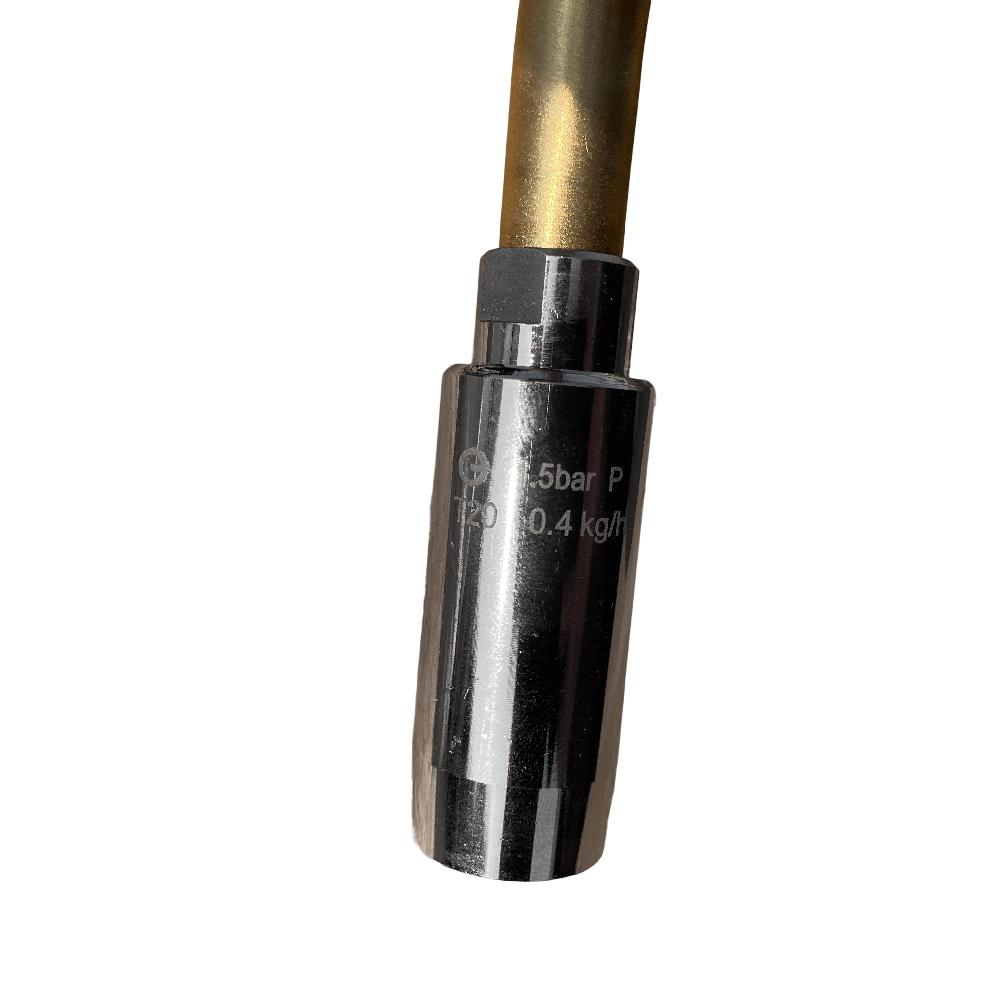

- паяльные наконечники T14, T17, Т20
- ниппель для присоединения рукавов Ø 9 мм (B599440)
- гайка с левой резьбой G 3/8” LH (B599430)
Запчасти газовоздушного оборудования GCE серии PROPALINE
PROPALINE представляет собой комплектный ряд ручных горелок для пропанбутана в газообразном состоянии с подсасыванием атмосферического воздуха. Отдельные горелки предназначены для пайки твердым припоем с температурой плавления до 800°C, для пайки медных распределительных сетей, для устранения старых лакокрасочных покрытий, для чистки, сушки и подогрева пламенем, для кровельных работ и т.д.
Конструкция всех горелок оптимизирована для сжигания нормально доступных смесей пропан-бутана, однако применение чистого пропана на качество пламени негативно не влияет.
Инструкция по применению:
- Соедините рукоятку PROPALINE с выходом редукционного клапана на пропанбутановом баллоне с помощью напорного шланга диаметром 8 мм, предназначенного для пропан-бутана. Присоединительная резьба на входной стороне рукоятки (5) - G3/8LH. Используйте подходящий инструмент для затяжки (зев головки ключа - 19 мм), чтобы предотвратить повреждение накидной гайки.
- Мы рекомендуем использовать предохранительное устройство для случая обрыва шланга. Устройство устанавливается непосредственно на редукционый клапан.
- Выберите наиболее подходящую горелку для требуемой работы и подсоедините ее к выходу из рукоятки (резьба М14х1 - головки ключа - 17 мм).
- Подтяните главный затвор рукоятки (1).
- Плавно откройте запорный клапан баллона с газом.
- С помощью редукционного клапана установите давление газа 1,5 бар (1 бар для паяльных горелок), необходимое для зажигания.
- Убедитесь в плотности всех соединений.
- На рукоятке типа 07632.16, снабженной споро-пламенем, установите подходящее споро-пламя с помощью управляющего элемента(3). Откройте главный клапан (1).
- В случае рукоятки 07632.30 откройте главный клапан примерно на 1/4 оборота.
- Зажгите горелку, например, с помощью механической или газовой зажигалки — должен гореть споро-пламень.
- Если пламя отрывается, снижайте расход газа.
- Установите споро-пламя (для типов 07632.16) соответственно рабочим условиям и типу применяемой горелки.
- Нажатием на рычаг быстродействующего затвора (2), (или открытием главного клапана у типа 07632.30) установите рабочее пламя.
- С помощью редукционного клапана настройте рабочее давление для применяемой горелки (см. таблица № 1).
- Главный клапан закрывайте только для коротких рабочих перерывов.
- При окончании работы или перед любым демонтажем закройте клапан баллона и проследите, чтобы воздух из шланга полностью сопел.
- При чистке горелок не повредите сопла горелок.
- Горелки удерживайте в сухом состоянии — вода может быть причиной проблем при их зажигании.
Схема маркировки рукоятки и горелок
Причины и устранение проблем при работе
| Признаки: | Причина: | Устранение: |
| Мягкое пламя |
Пустой баллон с газом Низкая температура газа |
Заменить баллон с газом. Подогреть баллон в водяной бане |
| Слишком тромкое горение | Жидкий компонент газа проникает в горелку | Установить баллон вертикально, закрыть клапан баллона и выпустить газ из шлангов. |
| Перегревание рукоятки | Короткий соединительный шланг | Применить более длинный соединительный шланг для данного мундштука |
| Рывки пламени | Высокая скорость газа в форсунке | Снизить рабочее давление или уменьшить расход с помощью главного затвора (1) или регулировкой споро-пламени (3) |
Инструкция по безопасности:
- При работе используйте защитные средства (перчатки, очки ...)
- При работе с открытым пламенем горелок соблюдайте противопожарные правила.
- Горящие горелки держите только в направлении, в котором не грозит ожог или пожар.
- При работе с горелками высшей производительности в закрытых помещениях обеспечьте достаточное проветривание!
