Инвертор Ресанта САИ-315

Назначение сварочных аппаратов САИ-315
Сварочный аппарат инверторный САИ-315 Ресанта предназначен для ручной электродуговой сварки постоянным током покрытым электродом.
Компактность конструкции, а также небольшой вес аппарата позволяют сварщику перемещаться по всей площади производимых работ.
Устройство и принцип работы инвертора САИ-315
Инверторный сварочный аппарат САИ-315 выполнен в металлическом корпусе. На передней панели имеется регулятор величины сварочного тока (рис.1 поз.2), индикатор "сеть" (рис.1 поз.3), индикатор "перегрев" (рис.1 поз.4), а также силовые разъемы подключения сварочных кабелей (рис.1 поз.5,6). Сварочный аппарат САИ-315 оснащен принудительной системой 3 вентиляции, ввиду этого, категорически запрещается закрывать чем-либо вентиляционные отверстия в корпусе.
Принцип работы сварочного аппарата САИ-250 заключается в преобразовании переменного напряжения сети частотой 50Гц в постоянное напряжение величиной в 400В, которое преобразуется в высокочастотное модулированное напряжение и выпрямляется. Для регулирования сварочного тока используется широтно-импульсная модуляция высокочастотного напряжения.
Инвертор САИ-315 имеет защиту от перегрева - в случае срабатывания защиты (загорится лампочка на передней панели) следует убедиться в отсутствии замыкания рабочих кабелей и остановить работу, не отключая аппарат, не менее чем на 5 минут.
Сварочный аппарат САИ-315 оснащен функциями «ANTI STICK» (анти залипание), и «HOT START» (горячий старт)
При начале сварки требуется произвести поджег дуги. Нередко это приводит к залипанию электрода на инверторе САИ-315. Сварочный инвертор САИ-315, оснащенный функцией "ANTI STICK", производит автоматическое снижение сварочного тока при "залипании" электрода. В дальнейшем, после отрыва залипшего электрода, инвертор САИ-315 возобновляет установленные параметры сварки.
Для обеспечения лучшего поджога дуги в начале сварки, инвертор САИ-315, оснащен функцией «HOT START», производит автоматическое повышение сварочного тока. Это позволит значительно облегчить начало сварочного процесса.

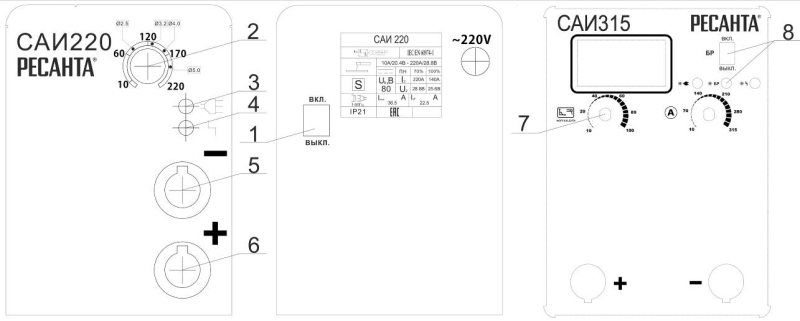

* На рисунке показана модель САИ220 фронтальная и задняя панель. Панели других однофазных моделей выглядят аналогично.
1. Выключатель "Сеть"2. Регулятор сварочного тока
3. Индикатор "Сеть"
4. Индикатор "Перегрев"
5. Силовая клемма "-"
6. Силовая клемма "+"
7. Регулятор форсажа дуги для модели САИ315
8. Выключатель и индикатор функции понижения напряжения холостого хода «Безопасный режим» для модели САИ315.
VRD (безопасный режим – понижение напряжения холостого хода устройства) – данную функцию рекомендуется использовать при проведении сварочных работ во влажных условиях и при повышенной опасности поражения сварочным током.
Комплект поставки САИ-315
- САИ "Ресанта" 1 шт.
- Кабель с электрододержателем 1 шт.
- Кабель с клеммой заземления 1 шт.
- Паспорт изделия 1 шт.
- Упаковка 1 шт.
