Для чего нужна газовая линза?

Как выбрать газовую линзу для горелки TIG?

В ходе TIG сварки аргоном особое значение придается скорости движения защитного газа, так как он напрямую влияет на качество сварочного шва. При работе без газовой линзы слишком высокая или слишком маленькая скорость движения защитного газа аргона приводит к созданию разряженной зоны в районе выхода из сопла, что способствует попаданию кислорода в сварочную зону. Результат попадания воздуха в поток газа – пористость шва.

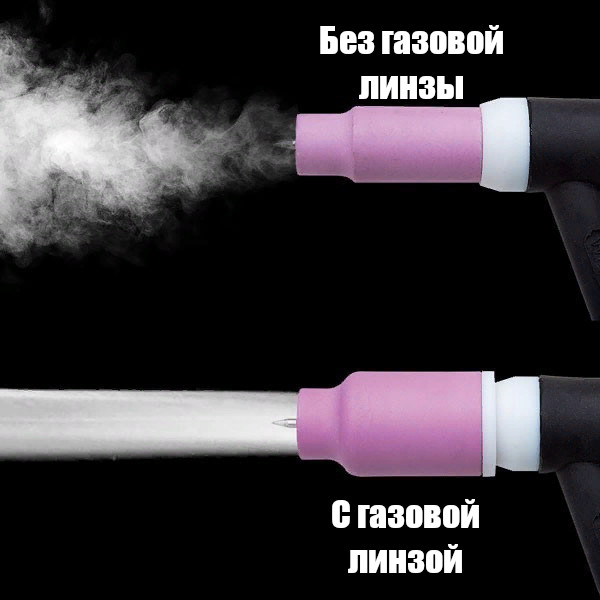

Работа с газовой линзой и без

В конструкции газовой линзы встроенная специальная металлическая сетка из нержавеющей стали. Именно этот элемент устраняет турбулентность и создает газовому потоку ламинарность (течение, при котором газ перемещается слоями без перемешивания и пульсаций, которая блокирует попадание воздуха в сварочную зону). Необходимо помнить, что для большей эффективности лучше использования газовой линзы в комплекте с керамическими соплами.

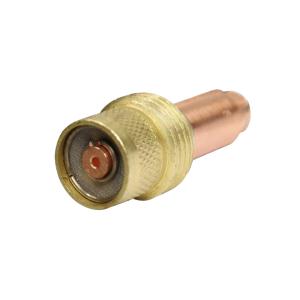

Газовая линза

Преимущества использования горелок с газовыми линзами

  • Экономия до 40% расхода газа (аргона, гелия).
  • Устойчивость и упорядоченность аргонового потока к движению поперечных воздушных масс
  • Газовая линза создает ламинарный поток, который направляется строго в то место, куда направлено сопло.
  • Поток газа, выходящий из газовой линзы, распределяется равномерно, что позволяет сваривать металлы без страха получить пористость или не провары. Плотный поток газа не позволит воздуху проникнуть в сварочный шов.
  • Газовые линзы дают возможность работать с металлами, у которых повышена чувствительность к воздействиям воздуха
  • Газ покрывает всю область свариваемого изделия. При использовании газовой линзы нет необходимости прижимать керамическое сопло близко к изделию во время сварки, увеличивается вылет вольфрамового электрода, что создаёт улучшенный обзор для сварщика.
  • Сварку возможно проводить под различными углами наклона горелки
  • В случае загрязнения нержавеющей сетки экрана газовой линзы, сетку можно заменить
Важным плюсом использования газовой линзы является возможность работы с материалами, обладающими особыми свойствами. Например, материал титан очень востребован благодаря своей антикоррозийной стойкости и малому удельному весу. Но, однако, титан обладает повышенной химической активностью с газами, содержащимися в воздухе. Именно в этом случае поможет газовая линза.

Немаловажно отметить, что газовые линзы необходимы при сварке сложных по форме изделий, когда ограничен доступ к детали и увеличено расстояние между поверхностью металла и сварочным электродом.

Использовать газовую линзу можно практически на всех популярных горелках для аргонодуговой сварки.

Какие особенности при установке на горелку?

Газовая линза может устанавливаться как на горелки с воздушным, так и на горелки с водяным охлаждением.

Используя газовую линзу — нет необходимости устанавливать классический цангодержатель. Достаточно установить цангу соответствующего диаметра в газовую линзу

Для горелок ESAB SR-B 9, SR-B 20, SR-B 21 также необходимо установить дополнительный Теплозащитный экран ESAB Heat shield 598882 (0366960017), обозначенный на схеме под №2.

Схема горелок SR-B 9, SR-B 20, SR-B 21

Для горелок SR-B 17, SR-B 26, SR-B 18 также необходимо для стандартных газовых линз установить дополнительный Теплозащитный экран ESAB Heatshield BTD 54N01 (0366960020), обозначенный на схеме под №4, а для больших газовых линз необходимо установить теплозащитный экран ESAB BTD153/203 (0366960016) в паре с теплозащитным экраном ESAB Heat shield 203V (0366960021), обозначенными на схеме под номерами №3 и №5 соответственно.

Газовые линзы для горелок ЭСАБ SR-B 17, SR-B 26, SR-B 18

Вольфрамовые электроды какого диаметра можно использовать?

Газовые линзы подходят под следующие диаметры вольфрамовых электродов: 1,6 мм, 2,0 мм, 2,4 мм, 3,2 мм, 4,0 мм, 4,8 мм.
