Инструкция по использованию бескаркасных катушек для SAW-сварки

Детальная инструкция по использованию бескаркасных катушек с проволокой для SAW-сварки под флюсмо производства азиатских заводов ESAB

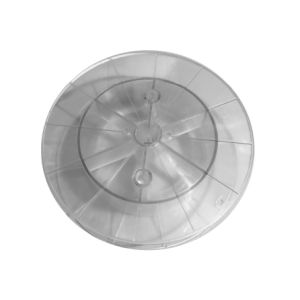

30 и 25-и кг катушки с проволокой для SAW-сварки производства азиатских заводов ESAB поставляются в бухтах без каркасов, на которых проволока зафиксирована проволочными вязками. Использование таких катушек требует незначительной доработки европейских адаптеров под проволоки аналогичного назначения арт. 0416492880 или Адаптер ESAB Кассета-адаптер d 294 мм, пластиковый (0153872880).

Если такой доработки не производить, загнутый внутренний конец бухты в процессе сварки может вылезти из-под мотка, зацепиться за сматываемую проволоку (фото 1) и остановить процесс сварки. Если же этот загнутый внутренний конец откусить, то в процессе сварки внутренний конец проволоки может самопроизвольно вылезти наружу и закоротить на изделие.

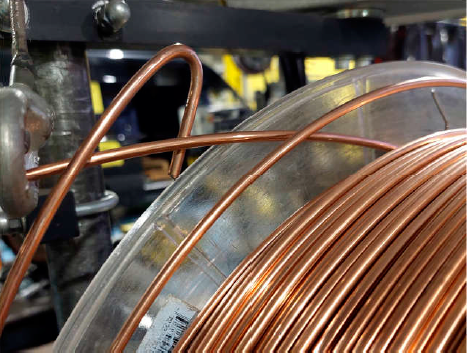

конец бухты в процессе сварки может вылезти из-под мотка, зацепиться за сматываемую проволоку
Фото 1

Для доработки адаптера, на расстоянии примерно 50 мм от внутреннего ребра адаптера, против направления вращения катушки отметьте линию на посадочной поверхности адаптера (фото 2). В конце линии просверлите отверстие диаметром примерно 6 мм (фото 3), после чего прорежьте паз на посадочной поверхности адаптера от края до отверстия (фото 4). На этом доработка адаптера закончена.

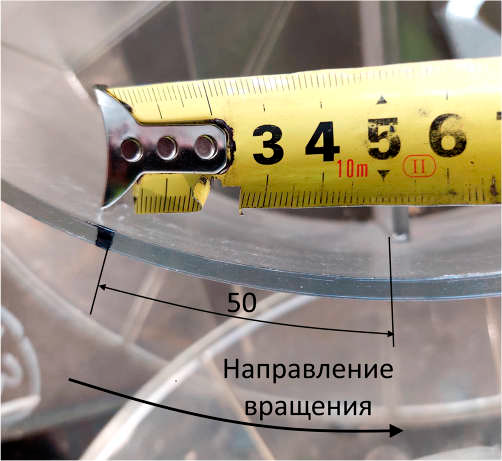

отметьте линию на посадочной поверхности адаптера
Фото 2

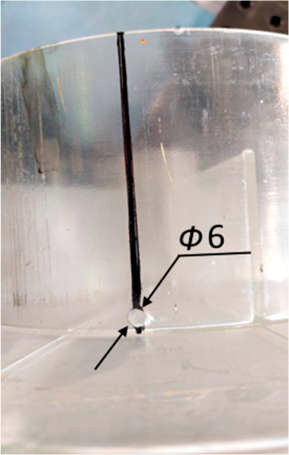

просверлите отверстие диаметром примерно 6 мм
Фото 3

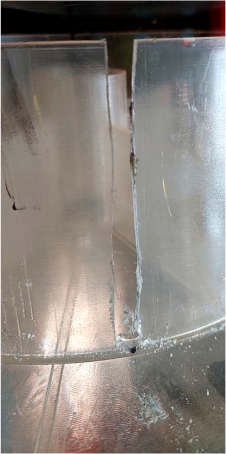

прорежьте паз на посадочной поверхности адаптера от края до отверстия
Фото 4

Извлеките бобину из коробки (фото 5) и установите ее на адаптер (фото 6), заведя загнутый внутренний конец бухты в вырезанный паз (фото 7).

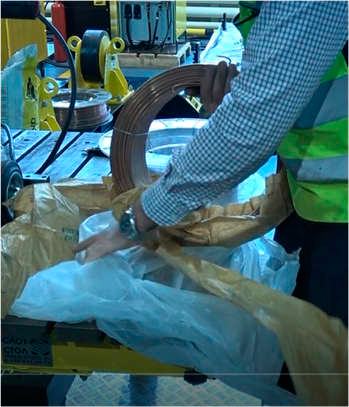

Извлеките бобину из коробки
Фото 5

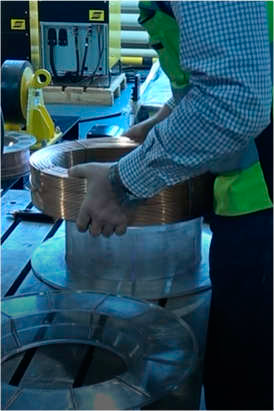

установите ее на адаптер
Фото 6

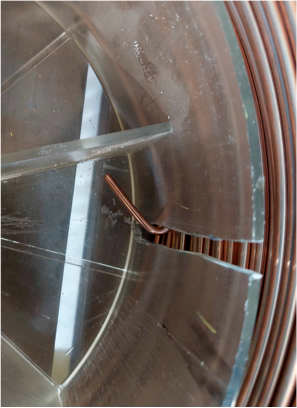

загнутый внутренний конец бухты в вырезанный паз
Фото 7

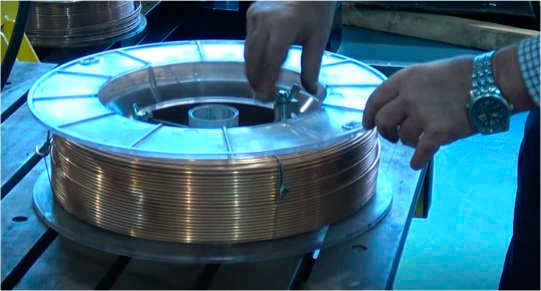

Закройте крышку адаптера, надежно закрутив фиксирующие барашки (фото 8) и инсталлируйте его на сварочное оборудование (фото 9)

Закройте крышку адаптера, надежно закрутив фиксирующие барашки
Фото 8

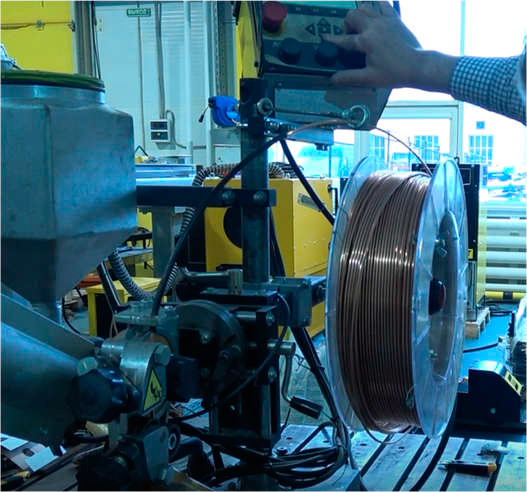

инсталлируйте его на сварочное оборудование
Фото 9

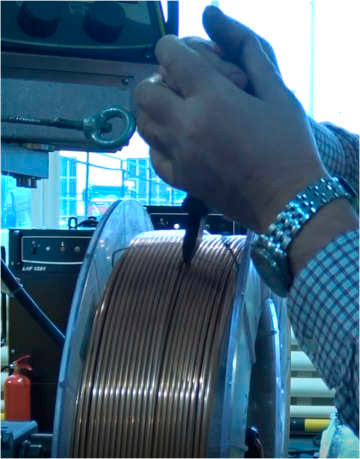

Аккуратно бокорезами перекусите вязки (фото 10) и разведите перекушенные концы вязок в стороны. Последней перекусывайте вязку, расположенную рядом с начальным концом проволоки на бухте (фото 11),  придерживая ее от самопроизвольной размотки.

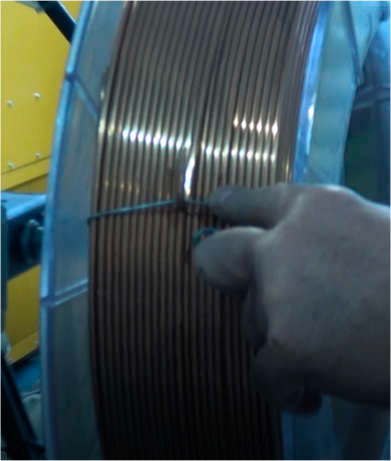

Аккуратно бокорезами перекусите вязки
Фото 10
 Последней перекусывайте вязку, расположенную рядом с начальным концом проволоки на бухте
Фото 11

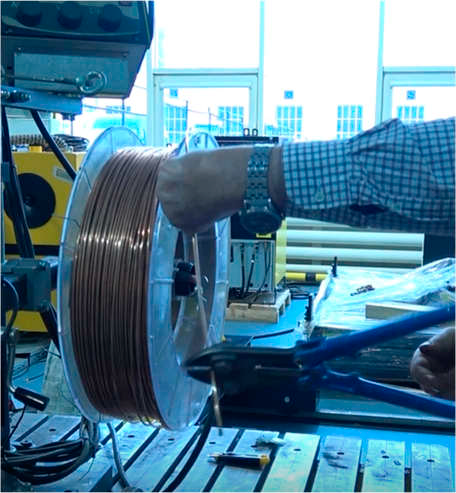

Откусите загнутый конец начала бобины (фото 12), заведите конец проволоки в подающий механизм оборудования (фото 13) и настройте правильный механизм.

Откусите загнутый конец начала бобины
Фото 12
заведите конец проволоки в подающий механизм оборудования
Фото 13

Если вы планируете использовать бухту не до конца, то вязки лучше не перекусывать, а аккуратно раскрутить, чтобы потом ими можно было опять зафиксировать оставшуюся проволоку и убрать в коробку, либо заранее заведите под бухту пластиковые хомуты, которыми вы потом сможете зафиксировать проволоку в бухте, не снимая ее с адаптера.

В случае неполного использования проволоки, старайтесь не терять этикетку, которая была прикреплена к бухте. В случае утери коробки с этикеткой это поможет в последствии проидентифицировать марку проволоки и номер ее лота.

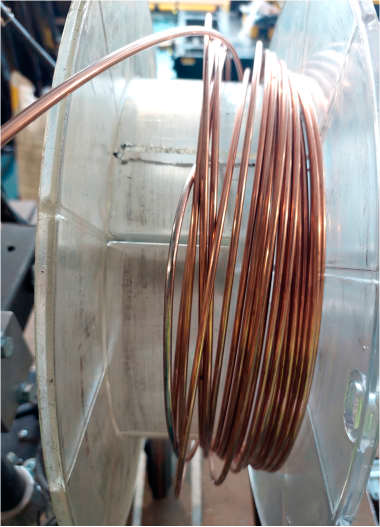

Как и в случае с проволокой на каркасе, чтобы проволока не остановилась и не пригорела к контактному наконечнику, будьте внимательны, когда проволока будет заканчиваться (фото 14). Вовремя останавливайте сварку и меняйте проволоку.

будьте внимательны, когда проволока будет заканчиваться
Фото 14
