Как подобрать керамическое сопло для аргонодуговой TIG горелки?

Как подобрать керамическое сопло для аргонодуговой TIG горелки?

Керамическое сопло в аргонодуговой горелке применяется для того, чтобы поступающий защитный газ двигался точно в область сварочного шва и не распространялся в стороны. Сопло служит для защиты сварочного шва от попадания воздуха, создавая газовую оболочку из защитного газа.

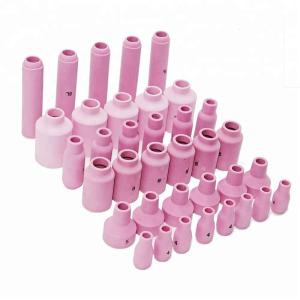

Как подобрать керамическое сопло для аргонодуговой TIG горелки

Виды керамических сопел:

Керамические сопла можно разделить на два типа: классические керамические сопла и сопла для газовой линзы (gas lens).

Классические керамические сопла
Сопла для газовой линзы

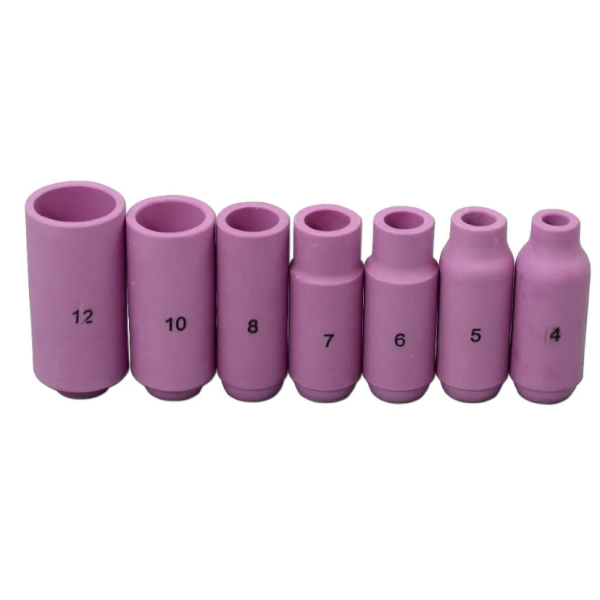

Классические керамические сопла

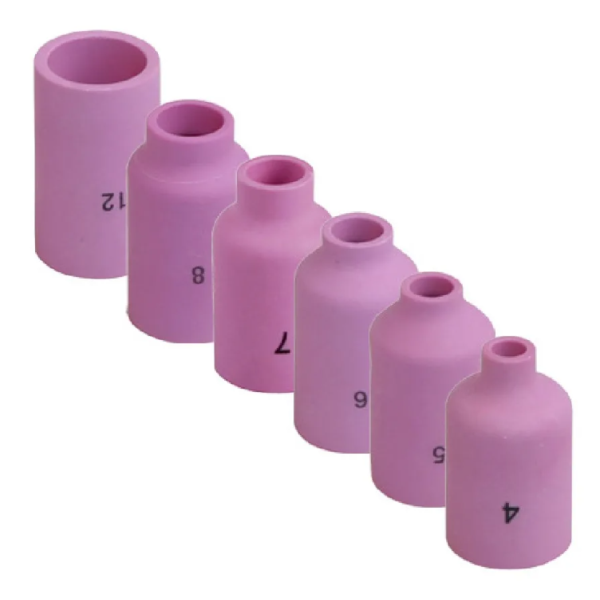

Сопла для газовой линзы

Сопла можно разделить по типу горелки: большие горелки 17/18/26 и маленькие горелки 9/20/21/24/25. Для маленьких горелок свои маленькие цанги, цангодержатели, колпачки для электродов, газовые линзы и сопла. Для больших - свои, увеличенного размера. Фурнитура горелок 9/20/21/24/25 и 17/18/26 не взаимозаменяема!

Цифра на на корпусе сопла (номер сопла) условно определяет его диаметр. Чем больше номер, тем больше его диаметр сопла. Для удобства выбора существует стандарт цифровой маркировки: №4, №5, №6, №7, №8, №10, №11, №12. Обратите внимание, сопла под номером 9 не существует.

Номер сопла обозначает его диаметр, измеренный в одной шестнадцатой доли дюйма. 1 Дюйм = 25,4 мм. В одной шестнадцатой доле дюйма это 1,5875 мм. Например, чтобы понять выходной диаметр сопла с номером 4 в миллиметрах, необходимо 4 умножить на 1,5875 мм и получить 6,35 мм. Далее, округляем и получаем выходной диаметр сопла равный 6,5 мм.

Номер сопла 4 5 6 7 8 10 11 12
Диаметр, мм 6,4 8,0 9,8 11,2 12,7 15,9 17,5 19

Также керамические сопла могут быть стандартными и удлиненными. Удлиненные маскируются букой «L» (L — первая буква английского слова Long — «длинный»), например, 4L или 8L. Обратите внимание, что выходной диаметр на удлиненных соплах не всегда совпадает с обычными керамическими соплами.

Стандартные сопла Удлинённые сопла

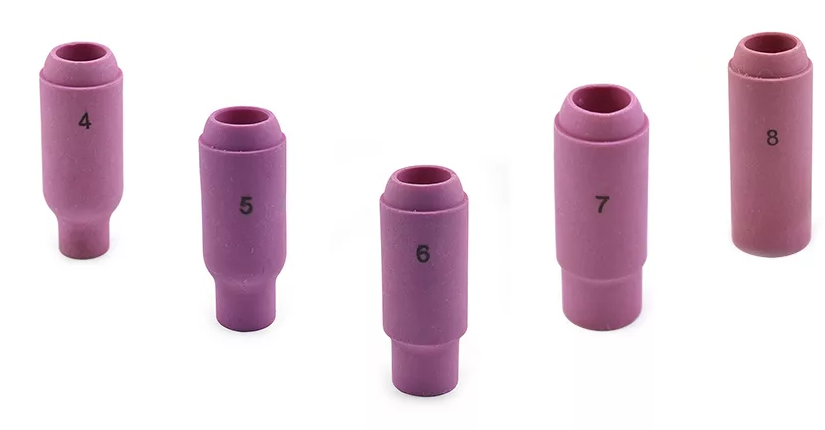

Стандартные сопла

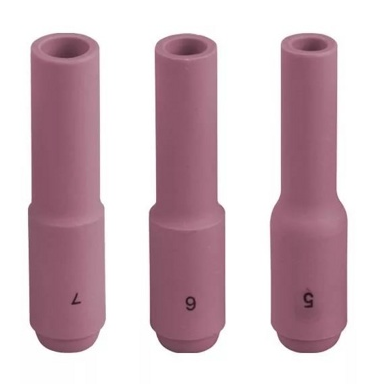

Удлинённые сопла

Каждое сопло имеет свой выходной диаметр: от 6,5 мм до 16,5 мм. Чем больше диаметр, тем толще вольфрамовый электрод, который вы можете использовать.

Эта зависимость имеет простое объяснение — если вы свариваете толстый металл, то вам нужен более толстый вольфрамовый электрод, а значит, область защиты сварочного шва тоже должна быть больше.

Обращаем ваше внимание, что посадочный диаметр имеет резьбу и она разная у классического керамического сопла и керамического сопла для газовой линзы. Ниже приведена таблица, которая поможет вам сделать правильный выбор.

Сварочный ток, А Постоянный ток Переменный ток
Диаметр сопла, мм Расход газа, л/мин Диаметр сопла, мм Расход газа, л/мин
10 — 100 4 — 9,5 4 — 5 8 — 9,5 6 — 8
101 — 150 4 — 9,5 4 — 7 9,5 — 11 7 — 10
151 — 200 6 — 13 6 — 8 11 — 13 7 — 10
201 — 300 8 — 13 8 — 9 13 — 16 8 — 15
301 — 500 13 — 16 9 — 12 16 — 19 8 — 15

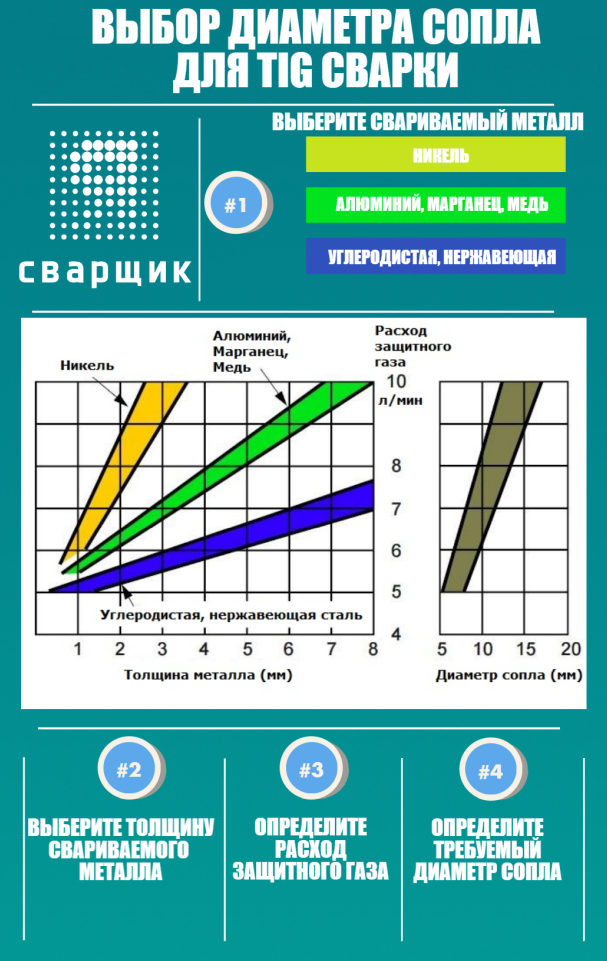

Полученную таблицу оформили в виде инфографики (материал взят с сайта http://imwelder.ru/).В итоге выбор диаметра сопла сводится к четырем простым пунктам:
  1. Выбор свариваемого металла
  2. Выбор толщины свариваемого металла по горизонтальной оси
  3. Определение расхода защитного газа по вертикальной оси на пересечении толщины металла с типом свариваемого металла
  4. Определение диаметра сопла по горизонтальной оси

Выбор газового сопла

Эта таблица пришла из инженерной практики и носит очень общий характер. При сварке корневого слоя шва диаметр сопла, вероятно, будет меньше. А использование газовой линзы поможет простить огрехи выбора сопла.
