Обзор линейки сварочных аппаратов серии Renegade

Обзор линейки сварочных аппаратов серии Renegade

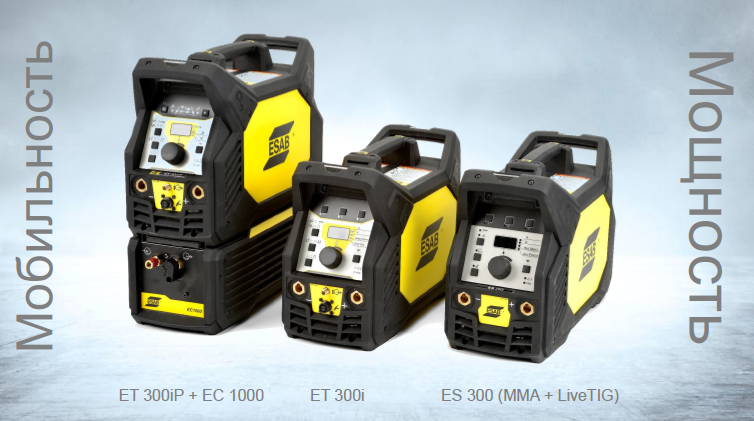

Обзор сварочных аппаратов серии Renegade

VoC и QFD Анализ - ESAB Renegade

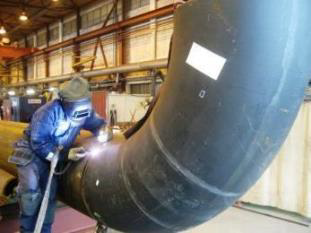

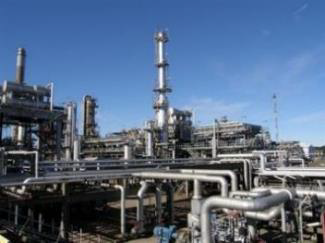

 Трубы, котлы, арматура    Промышленные установки, судостроение и морские платформы
  Трубы, котлы, арматура     Промышленные установки, судостроение и морские платформы
• Системы с преимущественно водяным охлаждением
• Приоритет в маневренности
• Источники, установленные на тележках
• Стабильное напряжение сети
• Контроль и стабильность дуги
  • Системы с преимущественно воздушным охлаждением
• Мобильность – ключ к успеху
• Различное напряжение в сети
• TIG сварка
• Потребность в ММА сварке
• Надежность и прочность
• Надежность в высокотемпературной среде

Renegade многозадачен – один аппарат для всех применений в сервисе и ремонте на объекте заказчика

Что делает ESAB Renegade идеальным решением?

  • Отношение мощности к массе – более легкий, более мобильный, более удобный .
  • Гибкость системы подключения – Широчайшее допустимое напряжение и модульная система
  • Легко использовать – Интуитивно-понятная контрольная панель
  • Надежность и прочность – подходит к использованию в любой жесткой среде
  • Стабильно-высокие сварочные характеристики

Отношение мощности к массе

ESAB Renegade ET 300i и ET 300iP имеют мощность 300 A при 40 % ПВ при весе всего 16,9 кг. Вес аппарата на 15-25% меньше чем у основных конкурентов - Kemppi, Fronius, Lincoln, Miller, EWM and Migatronic

На данный момент на рынке сварочных аппаратов Renegade самый компактный источник который может варить 300 A TIG сваркой, обладает водяным и воздушным охлаждением.

По-настоящему мобильное решение для TIG-сварки которое работает одинаково хорошо как в тяжелых полевых, так и в заводских условиях.

  • Легок к переноске – меньше нагрузка на сварщика
  • Легко пронести через трубу или поднять на высоту
  • Помещается на большинство тележек
  • Сварка с кабелем до 100м без потери производительности

Три ручки на аппарате позволяют легко поднимать, переносить и переставлять Renegade как одной, так и двумя руками, переносить с помощью ремня на плече. За один раз сварщик может перенести и аппарат, и сварочные кабели

Гибкость системы - 1

Renegade разработан для максимальной мобильности. Машина справится с задачей вне зависимости от окружающей среды, надежности источника питания и вида задачи

Возможность работы устройства при различных напряжениях питания:

  • Работает от любого 3х-фазного источника питания напряжением 208V to 528V – полностью автоматическая настройка для максимальной производительности
  • Работает и от 1-фазном режиме 230 V, 16А предохранитель. Максимальная мощность в таком режиме составляет 200А

Применение:

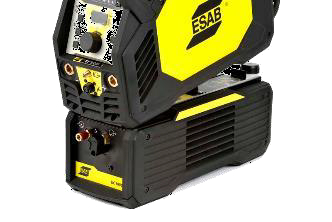

Аппарат можно перевести с водяного охлаждение на воздушное в течение 1 минуты без использования инструментов. Водяное охлаждение позволяет работать в цехе, а воздушное – в поле!


 1. Поместите аппарат над блоком охлаждение и вставьте до щелчка  2. Вставьте модуль охлаждения при помощи двух защелок  3. Подключите аппарат к блоку охлаждения кабелями

Гибкость системы - 2

Система транспортировки:

  • The Renegade можно быстро зафиксировать на тележке используя специальное крепление
  • Источник и блок охлаждения можно поставить как спереди, так и сзади основного направления тележки. Для удобного доступа к панели управления
  • Renegade даже на тележке является самым компактным решением. Конструкция всего 53см в ширину легко проходит через дверные проемы

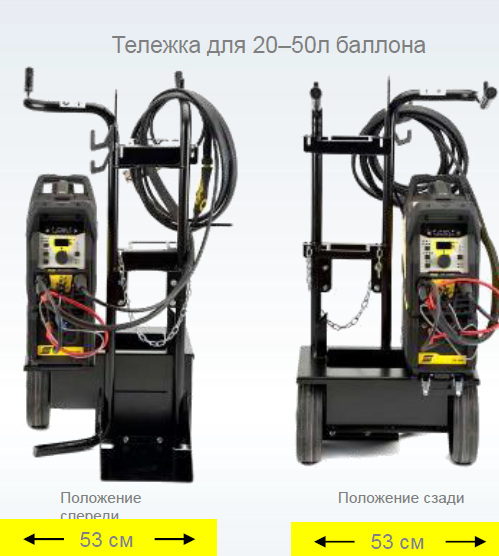

Система транспортировки Renegade

  • Также есть решение со складной ручкой, для еще большего снижения габаритов

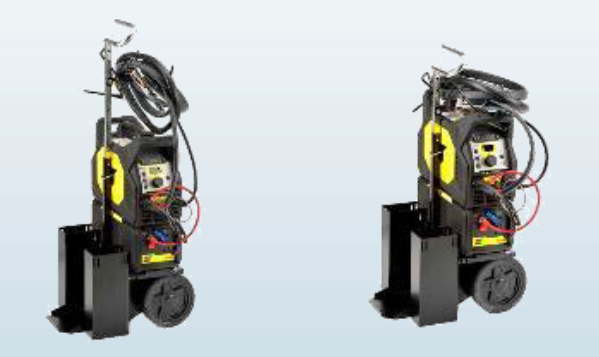

Система транспортировки Renegade

Кабели, функции и настройки – простота использования

  • Светлое оформление панели управления
  • Интуитивное управление благодаря четким надписям и выделенным кнопкам
  • Яркий цифровой дисплей, на котором отлично видны все показатели
  • Свободный доступ к подключению газа и питания
  • ESAB logic pump
  • Возможность соединения с блоком охлаждения без использования инструментов

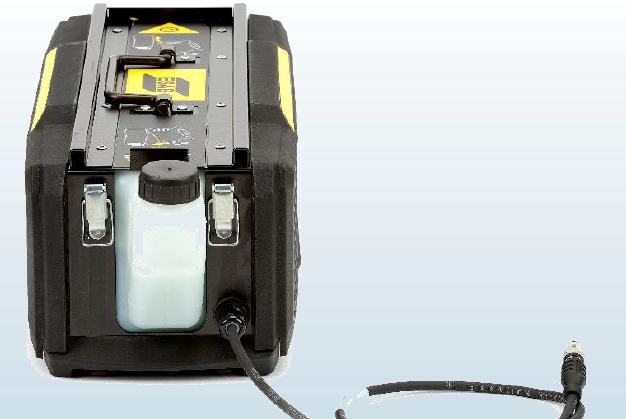

Возможность соединения с блоком охлаждения без использования инструментов

Возможность соединения с блоком охлаждения без использования инструментов

Прочность – создан для экстремальных условий

ESAB Renegade обладает максимальной надежностью

  • Композитный корпус, выдерживающий удары и падения с высоты
  • Аппарат прошел тесты в сильно-запыленном окружении
  • Специальный дизайн ручки обеспечивает защиту панели управления
  • Протестирован в среде - -40 +55 °С при работе с высоким ПВ

Результаты тестов:

  • 4 месяца работы в режиме 165А @ 100% ПВ при +55C и еще 8 месяцев при +40C
  • 165А @100% ПВ при +55С – беспрерывная работа.
  • 4 месяца работы при 300А @ 100% ПВ при +55C и еще 8 месяцев +40C – 57000 включений

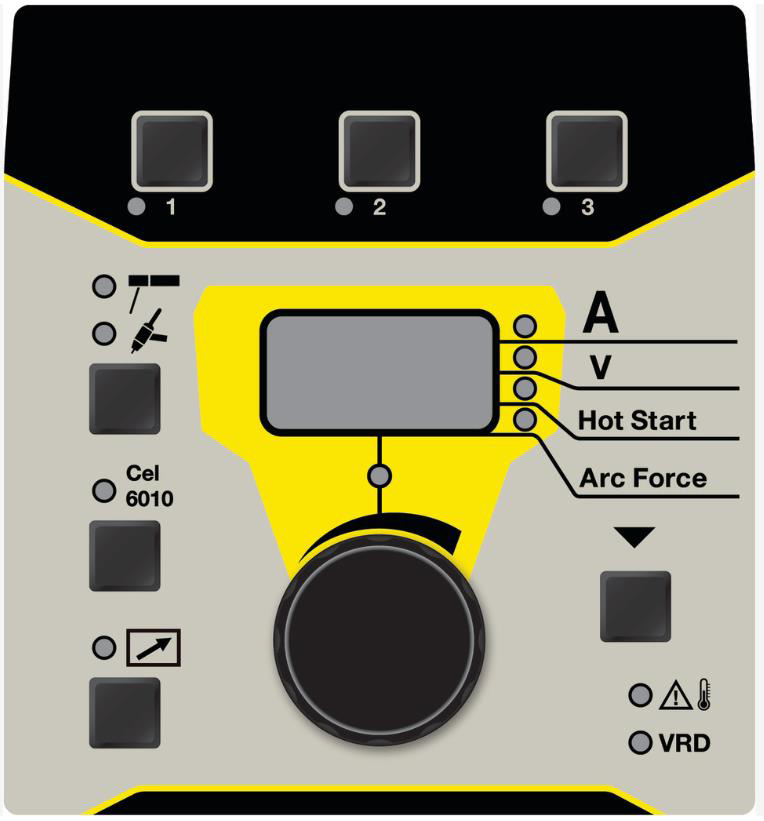

Сварочный аппарат ESAB Renegade ES 300i – Функции и настройки


1. Три ячейки памяти (Электрод, Целлюлозный 6010/6011, Live TIG)

  • a) Настройте сварочные параметры
  • b) Сохраняйте настройки удерживая кнопку в течении 3 секунд

2. Выбор процесса сварки + Включение/выключение пульта управления

  • a) Выберете Stick или Live TIG
  • b) Нажмите ”Cel 6010” для выбора сварки целлюлозным электродом
  • c) Нажмите  для активации пульта

3. Настройка тока, выбор режима Hot start и Arc Force

  • a) Нажимайте кнопку A для перемещения между режимами
  • b) Поворачивайте  для настройки параметров каждого режима

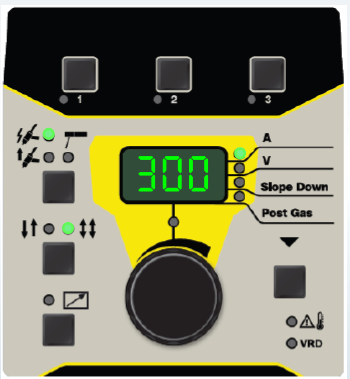

Сварочный аппарат ESAB Renegade ET 300i – Функции и настройки

Renegade ET 300i – Функции и настройки

Настройки панели

  • 3 ячейки памяти для каждого вида сварки, т.е. всего 9 модулей
  • 2/4 тактный режим
  • Возможность удаленного включения
  • Настаиваемая и измеримая сила тока
  • Измеримое напряжение
  • Настраиваемый Slope down
  • Настраиваемый Post gas

Скрытые настройки (предустановлены)

  • Настраиваемый Pre gas (TIG)
  • Настраиваемый slope up (TIG)
  • Минимальный ток для ножной педали
  • (TIG)
  • Настраиваемый Hot start (MMA)
  • Настраиваемый Arc force (MMA)

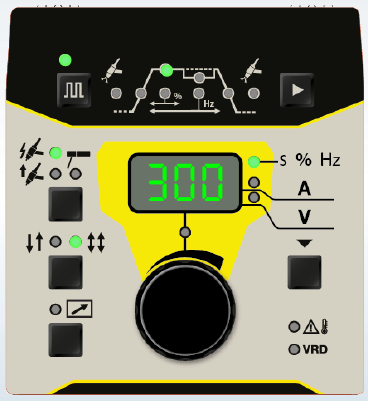

Сварочный аппарат ESAB Renegade ET 300iP – Функции и настройки

Renegade ET 300iP – Функции и настройки

Настройки панели

  • Возможность сварки с Pulse
  • Настраиваемый Pre gas (seconds)
  • Настраиваемый slope up (seconds)
  • Настраиваемый weld/background ток (Amps)
  • Отношение силы тока к background current (%)
  • Настраиваемая частота Pulse (Гц) – до 999 Гц
  • Настраиваемый slope down (seconds)
  • Настраиваемый pre gas (seconds)
  • 2/4 stroke
  • Возможность удаленного включения
  • Настаиваемая и измеримая сила тока
  • Измеримое напряжение

Скрытые настройки (предустановлены)

  • Минимальный ток для ножной педали (TIG)
  • Настраиваемый Hot start (MMA)
  • Настраиваемый Arc force (MMA)

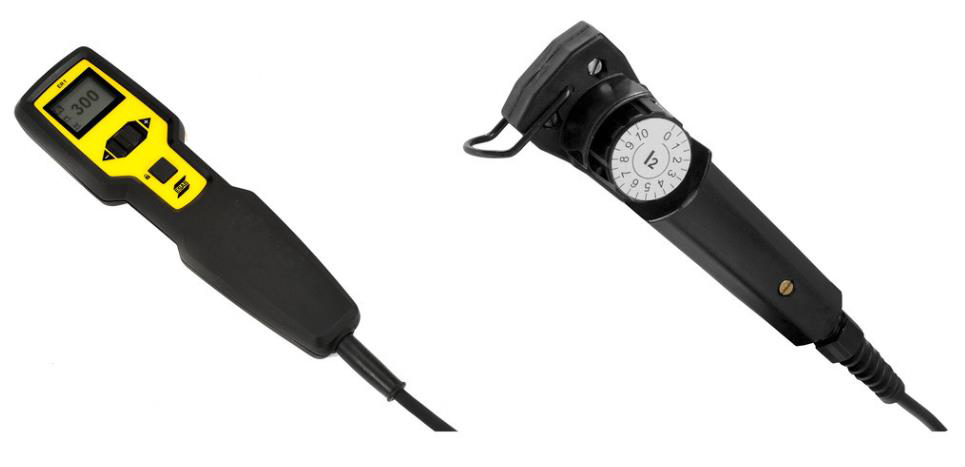

Пульты дистанционного управления для ESAB RENEGADE

Пульты дистанционного управления для RENEGADE


Пульт управления ESAB ER 1 (цифровой с кнопками) и пульт управления ESAB MMA 3 (аналоговый с регулятором)

Важно: ПДУ напрямую можно использовать с серийного номера 815-ххх. Для более старых моделей нужен upgrade kit.

Информация для заказа пду для ESAB Renegade

Артикул Наименование
0445870880 Remote control MMA3 with 10 meter cable
0445870881 Remote control MMA3 with 25 meter cable
0445204880 MMA3 replacement cable 10m
0445204881 MMA3 replacement cable 25m
0445840880 Retrofit kit for Analogue remote (MMA 3)

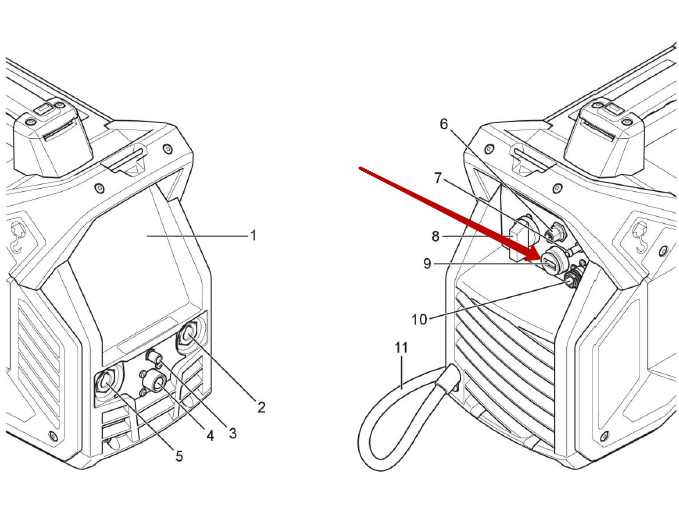

Задняя панель ESAB Renegade

Задняя панель ESAB Renegade

9 - USB разъем для обновления прошивки и ПО

Ключевые особенности и преимущества ESAB Renegade

  • Всего 15,5 – 16,9 кг – более компактный и более мощный по сравнению с конкурентами
  • Портативность и мобильность – Использование как в цехе с водяным охлаждением, так в поле с воздушным охлаждением
  • 3х-фазная работа от 208 до 528 V с автоматической настройкой на 100% мощности
  • Работа с кабелями до 100м без потери мощности
  • 1-фазная работа при напряжении 230V с мощностью в 200 Amp
  • Может работать в тяжелых условиях – протестирован в работе при +55°С, в сильно запыленном окружении
  • Высшая производительность при HF TIG, Live TIG и MMA сварках

Возможности комплектации

  • Замена горелки TXH 251w TIG на новую горелку TXH 252w (4 и 8 метров)
  • Тележка(5), новый артикул 0460330881
  • Улучшенный кабель модуля охлаждения – 6 pin Amphenol

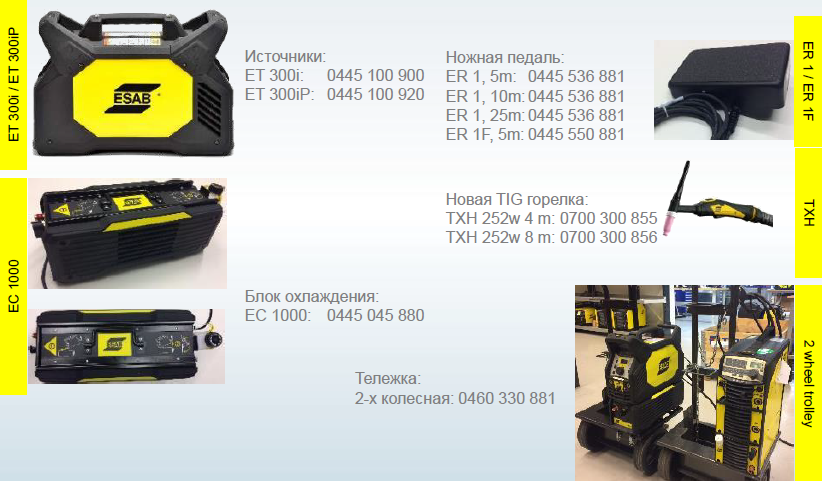

ESAB Renegade HF Tig – ET 300i & ET 300i P

Renegade HF Tig – ET 300i & ET 300i P

Оборудование конкурентов с аппаратами ESAB линейки RENEGADE

Kemppi MasterTig 3000      Kemppi MasterTig 3000
 EWM Tetrix 300  EWM Tetrix 300
 Lorch T 300  Lorch T 300
 Fronius  Fronius
  Miller CSD 280  Miller CSD 280
 Lincoln TPX 300  Lincoln TPX 300

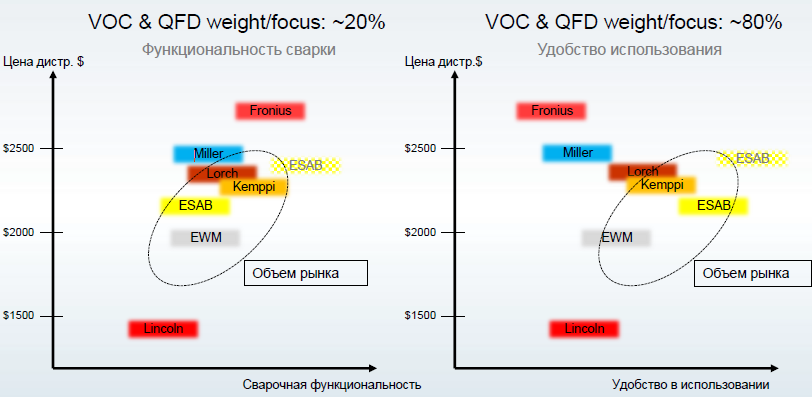

Позиционирование сварочных аппаратов ESAB Renegade

Позиционирование сварочных аппаратов Renegade

1. VOC and QFD показывает что основное отличие между конкурентами заключается в удобстве использования. Здесь у Renegade очень сильные позиции

2. Renegade вполне может стать лидером на рынке – необходимы средние усилия по продвижению
