Степени затемнения светофильтров по отечественной и европейской классификации DIN

Основным параметром, характеризующим светофильтры для сварочных масок с постоянным затемнением, является степень затемнения. Он определяет степень ограничения светового потока, интенсивность которого зависит от метода сварки и указывается в маркировке. Отечественные обозначения С-3, С-4, С-5, С-6, С-7, С-8 соответствуют затемнению 8, 9, 10, 11, 12, 13 DIN по европейской классификации.

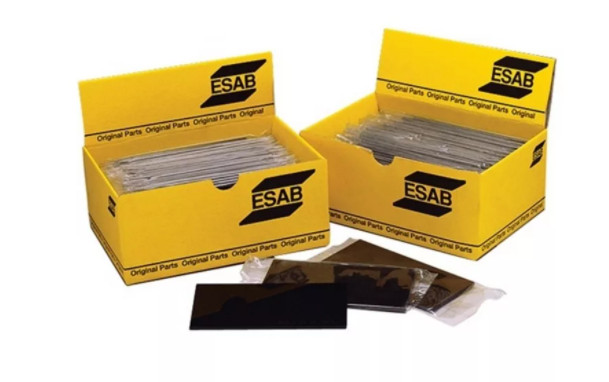

Светофильтры ЭСАБ

Маркировка светофильтров, особенности применения

Для измерения затемнения светофильтров для маски сварщиков используются специальные показатели, маркировка которых в международных и отечественных стандартах имеет соотношение.

Степень затемнения сварочных фильтров

При выборе степени затемнения стекла для маски сварщика учитывается значение применяемого сварочного тока. Например, при TIG-сварке необходимо использовать стекла с таким затемнением:

  • 15…40А - 9…10 DIN;
  • 40…175А - 11…12 DIN;
  • 175…250А - 13 DIN.

В международной классификации применяются следующие значения затемнения: 9 DIN, 10 DIN, 11 DIN, 12 DIN, 13 DIN, которые соответствуют отечественным показателям С-4, С4-С5, С5, С6-С-7, С-8.

Теоретически существуют показания для сварочных стекол от 7 DIN до 16 DIN. Практически используют стекла со значениями от 8 DIN до 14 DIN.  России показатели варьируются теоретически от С-1 до С-13. На практике применят сварочные стекла с обозначениями от С-4 до С-8, возможностей которых вполне хватает для всех видов сварки.
