Вольфрамовые электроды - классификация, описание, характеристики

Вольфрамовые электроды - классификация, описание, характеристики

Вольфрамовые электроды - классификация, описание, характеристики

Вольфрамовый электрод – неплавящийся проводник, используемый для сварочных работ в среде защитного газа аргона или гелия. В отличие от других видов сварки, данный электрод только вызывает образование дуги и удерживает ее, не являясь при этом припоем.

Вольфрам как нельзя лучше подошел для этих целей, как самый тугоплавкий металл, известный на данный момент. Вольфрамовые электроды могут проводить ток, длительное время выдерживать высокие температуры и плавится при этом в десятки раз медленней, чем другие металлы в аналогичных условиях. Сейчас на рынке этот материал получил обширную классификацию, что позволяет подбирать качественный электрод под сварочные условия.


Маркировка и характеристики вольфрамовых электродов

Вольфрамовый электрод разделяют на классы, облегчающие работу сварщиков  по подборке прутков, подходящих под условия сварки. Так, чтобы получить качественный шов на постоянном токе прямой и обратной полярности нужны разные неплавящиеся электроды, а ведь есть еще и переменный ток. Эти и другие критерии и обуславливают существующую классификацию вольфрамовых стержней.

Все существующие обозначения вольфрамовых электродов подходят под международные стандарты DIN EN 26848 , а значит, независимо от места производства, согласно маркировке вы можете подобрать нужный материал.

Маркировка отражает все необходимые характеристики электрода – химический состав, размер прутка.

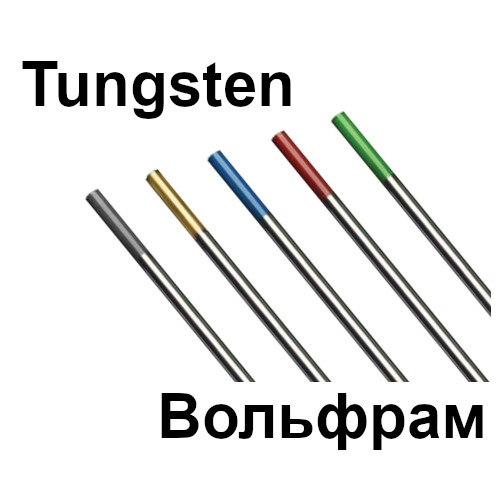

Всегда первый символ в маркировке «W» – обозначающий металл вольфрам. Второй символ обозначает тип металла, или металлов. Первым числом идет число, обозначающее долю лигатур на 1000 долей вольфрама, то есть число 20 будет означать 2% примесей, 8 – 0.8% и так далее.  Второе число обозначает длину электрода, самым распространенным размером считается пруток 175 мм, но на рынке доступны изделия длиной 50, 175, 150 мм.

Чистые вольфрамовые электроды с трудом используют сварочные аппараты TIG, поэтому к сплаву добавляют различные примеси. Лигатуры нужны, чтобы придать электроду требуемых характеристик плавкости, дугообразования, проводимости, прочности и др.

  • “WP” – международное обозначение электродов из чистого вольфрама, а точнее в таком изделии не меньше 99.5% металла. Как уже говорилось ранее изделие специфическое имеет ряд условий для использования и заточки. Маркируются зеленым цветом.
  • “C” – данный символ в маркировке обозначает примесь Церия (нерадиоактивного редкоземельного металла). Маркируются изделия серым цветом. WC неплавящиеся электроды – универсальные и подходят как для работы с постоянным, так и с переменным током.
  • “Т” — диоксид тория. Такие стержни маркируют красным цветом. Их используют для большей части работ с цветными металлами, низколегированными сталями, углеродистыми сплавами, нержавейкой. Благодаря длинному перечню доступных для работы сплавов ториевые стержни стали одними из наиболее используемых. Но есть один весомый недостаток, связанный с радиоактивностью лигатуры. Именно поэтому стержни маркируются ярким цветом. Чтобы избежать неприятных последствий рекомендую строго соблюдать все требования безопасности, начиная с использования защитной одежды и маски, заканчивая тщательной вентиляцией рабочего помещения. Еще один плюс WТ прутков – прочность, которая даже больше, чем сварка вольфрамовым электродом из чистого металла.
  • “Y” — диоксид иттрия. Стержни применяемые при работах на прямой полярности постоянного тока, маркируются темно-синим цветом. Ими варят конструкции, которые должны выдерживать высокую силу тока. Подходит электрод Y неплавящийся для работы с титаном, медью, высоколегированными и низколегированными сталями.
  • “Z” — оксид циркония. Используется при работе переменным током с алюминием и медью. Изделия маркируются белым цветом. Сплав в котором всего 0.8% оксида циркония позволяет получать идеально стабильную дугу, но с условием должной зачистки сварочной плоскости.
  • “L” — оксид лантана. Данный металл в изделиях продается с различной маркировкой, обозначающей 1.5% примеси (наконечник окрашен в цвет золота) и 2% лантана (наконечник светло-синего цвета). Изделия относят к универсальным, способным работать с переменным и постоянным током. Характеризуют высокой прочностью самого сплава, способностью работать при высоких мощностях и стойкостью к удерживанию заточки прутка.

Применение данных стержней на аргоновой сварке позволяет реже проводить ревизию заточки.

Предлагаем ознакомиться с особенностями  применения каждого вида электродов посредством сравнительной таблицы.

Сравнительная таблица вольфрамовых электродов

Параметр WP WL-15 WL-20 WT-20 WС-20 WY-20 WZ-8
Цвет зелёный золотистый синий красный серый тёмно-синий белый
Легирующий элемент нет, чистый вольфрам лантан лантан торий церий иттрий цирконий
% чистый 0,015 0,02 0,02 0,02 0,02 0,8
Свариваемые материалы алюминий (Al),
магний (Mg) и его сплавы
все типы сталей и сплавов все типы сталей и сплавов углеродистые,
низколегированные
и нержавеющие стали,
титан,
медь и их сплавы
все типы сталей и сплавов особо ответственных конструкции из углеродистых,
низколегированных и
нержавеющих сталей,
титана,
меди и их сплавов
алюминий (Al),
магний (Mg) и его сплавы
Ток Переменный
(AC)
Переменный
Постоянный
(AC/DC)
Переменный
Постоянный
(AC/DC)
Постоянный
(DC)
Переменный
Постоянный
(AC/DC)
Постоянный
(DC)
Переменный
(AC)

хорошая устойчивость очень легкий первоначальный запуск дуги, низкая склонность к прожогам, устойчивая дуга высокая устойчивость улученная эмиссия и зажигание, увеличенный допустимый ток наибольшая устойчивость, высокая стабильность дуги чрезвычайно стабильна дуга
