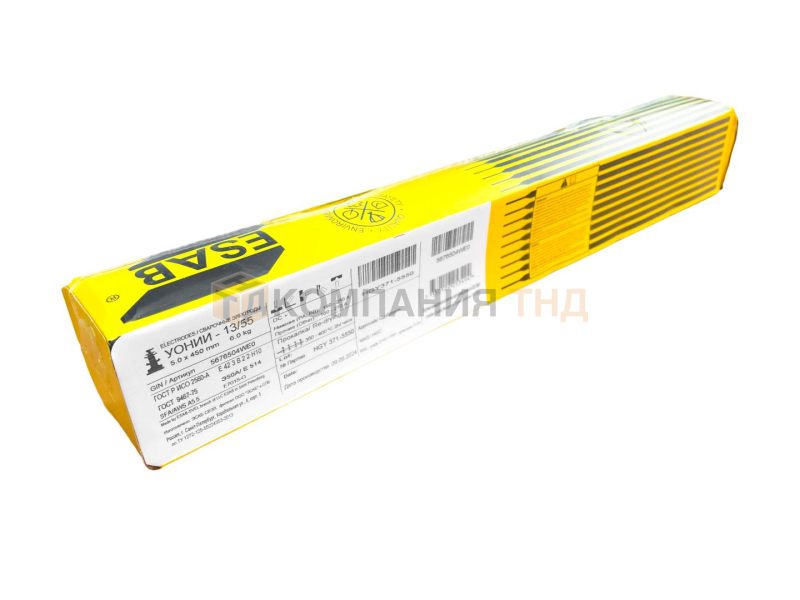

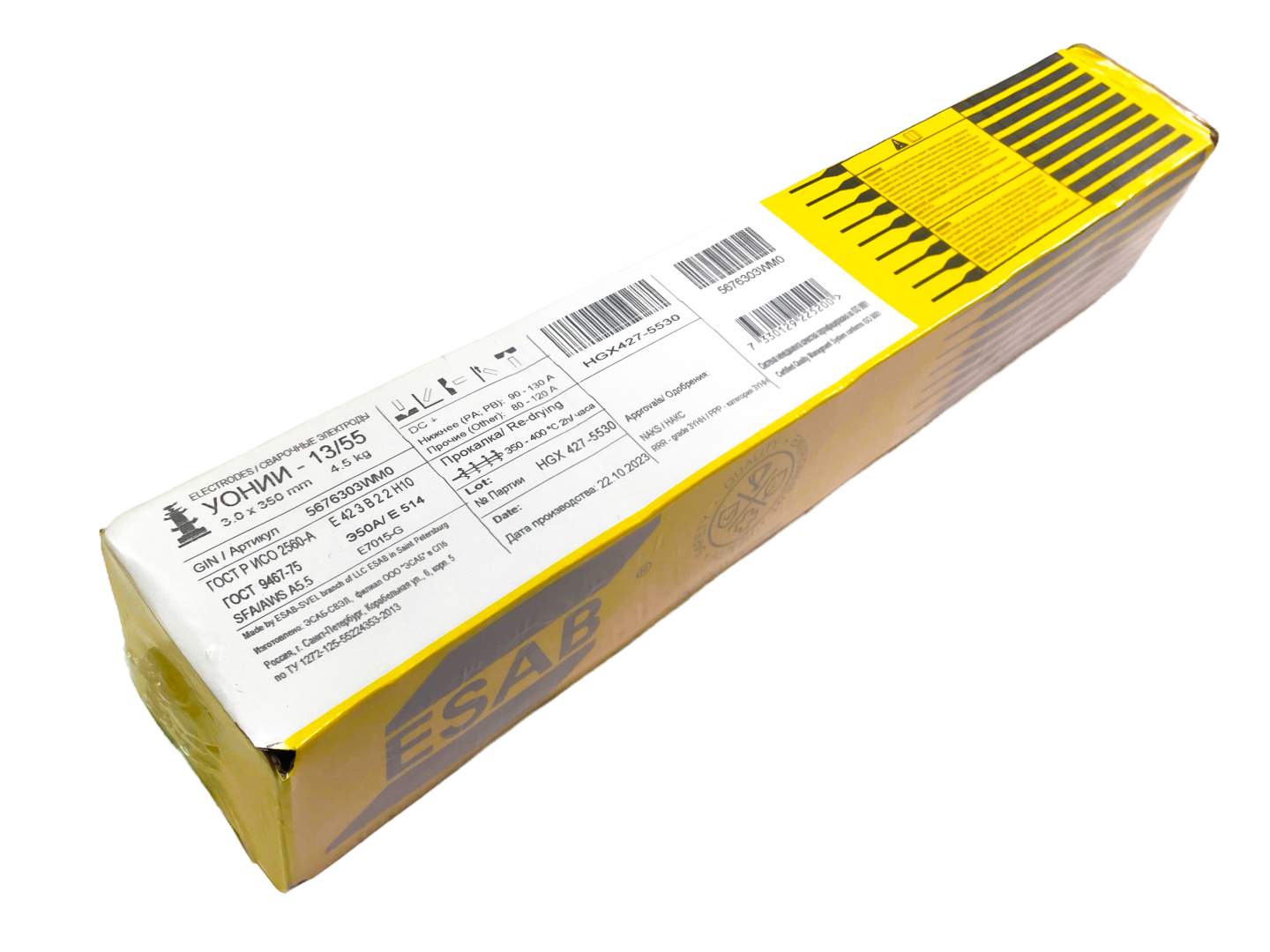

Описание сварочных электродов ESAB УОНИИ 13/55 с основным покрытием для сварки ответственных конструкций из углеродистых и низколегированных сталей.
Тип покрытия – основное. Электроды сварочные УОНИИ 13/55 производства завода ЭСАБ-СВЭЛ (г.Санкт-Петербург), предназначенные для сварки особо ответственных изделий из конструкционных низкоуглеродистых и низколегированных сталей с пределом прочности до 520 МПа во всех пространственных положениях, кроме вертикали на спуск, когда к сварному шву предъявляются повышенные требования по пластичности и ударной вязкости, особенно при пониженных температурах и знакопеременных нагрузках. Наплавленный металл характеризуется высокой стойкостью к образованию кристаллизационных трещин и низким содержанием водорода. Сварочные электроды ЭСАБ УОНИ 13/55 склонны к образованию пор при сварке по окисленным поверхностям и удлинении дуги.
Электроды общетехнического назначения, предназначенные для сварки особо ответственных изделий из конструкционных низкоуглеродистых и низколегированных сталей с пределом прочности до 540 МПа и арматурных сталей класса А240 и А300 во всех пространственных положениях, кроме вертикали на спуск, когда к сварному шву предъявляются повышенные требования по пластичности и ударной вязкости, особенно при пониженных температурах и знакопеременных нагрузках. Наплавленный металл характеризуется высокой стойкостью к образованию кристаллизационных трещин и низким содержанием водорода (не более 8 мл/100 г). Электроды склонны к образованию пор при сварке по окисленным поверхностям и удлинении дуги.
- Ток: = (+)
- Пространственные положения при сварке: 1, 2, 3, 4, 6
- Выпускаемые диаметры: 2,0; 2,5; 3,0; 4,0 и 5,0 мм
- Режимы прокалки: 350-400°С, 2 часа
С 21 апреля 2015 года на заводе ООО "ЭСАБ-СВЭЛ" г. Санкт-Петербург начинается производство электродов УОНИИ 13/55 диаметр 3.0мм, 4.0мм и 5.0мм для Атомных электростанций по ОСТ 5.9224-75. Артикулы для заказа:
| Артикул | Марка | Диаметр, мм | Длина, мм | Фасовка, кг | Нормативный документ |
| 3943303WM0 | УОНИИ 13/55 | 3,0 | 350 | 4,5 | ОСТ5.9224-57. Требование ГАН |
| 3943404WM0 | 4,0 | 450 | 6 | ||
| 3943504WM0 | 5,0 | 450 | 6 |
Согласно существующих правил и норм Ростехнадзора, сварочные электроды, выпущенные по соответствующему ОСТу (Отраслевому Стандарту) - является достаточным условием для их применения на АЭС. Но, учитывая просьбы наших Заказчиков, Эсаб инициировал получение лицензии ГАН.
Технические характеристики сварочных электродов ESAB УОНИИ 13/55
| Классификации и одобрения | Типичные характеристики наплавленного металла | ||||
| Химический состав, % | Механические свойства | ||||
|
ГОСТ 9467: Э50А ТУ 1272-125-55224353-2013 ГОСТ Р ИСО 2560-A: E 42 3 B 2 2 H10 AWS A5.5: E7015-G НАКС: Ø 2.5; 3.0; 4.0; 5.0 мм Одобрения НИЦ «Мосты» |
ГОСТ 9467 : Э50А | ГОСТ Р ИСО 2560-A : E 42 3 B 2 2 H10 | AWS A5.5 : E7015-G |
С 0,07 Mn 1,35 Si 0,50 P max 0,025 S max 0,025 |
σт ≥ 420 МПа σв ≥ 540 МПа δ ≥ 22% KCV: ≥59 Дж/см2 при -30°С KCU: ≥130 Дж/см2 при +20°С ≥80 Дж/см2 при -40°С ≥50 Дж/см2 при -60°С |
Одобрения на материалы выдаются с привязкой к заводу изготовителю. Подробную информацию можно получить по электронной почте sale@ktnd.ru в Компании ТНД.
Типичные свойства образца с V-образным надрезом по Шарпи после сварки
| Работа удара | Температура испытания |
| ≥59 Дж |
-30°C |
| ≥35 Дж | -40 °C |
Данные по наплавке электродами ЭСАБ УОНИИ 13/55
| Ток |
Производительность наплавки при токе 90% от максимального |
Диаметр | КПД, % | В |
| 45-65 A | 0.56 кг/ч | 2.0 x 300.0 мм | 59,00% | 20-24 В |
| 60-90 A | 0.77 кг/ч | 2.5 x 350.0 мм | 59,00% | 20-24 В |
| 90-130 A | 1.11 кг/ч | 3.0 x 350.0 мм | 59,00% | 22-26 В |
| 130-210 A | 1.8 кг/ч | 4.0 x 450.0 мм | 59,00% | 22-26 В |
| 160-280 A | 2.39 кг/ч | 5.0 x 450.0 мм | 59,00% | 23-27 В |
Характеристики расходного материала ЭСАБ УОНИИ 13/55
| Параметр | Значение |
| Тип сплава | CMn |
| Тип покрытия | Основное |
| Сварочный ток | DC+ |
Преимущества сварочных электродов ESAB УОНИИ 13/55
- Высокие механические свойства
- Ударные свойства на – 60С (KCU)
- Лёгкий поджиг
- Легкое отделение шлака
- Уверенность в качестве соединений
Аттестация сварочных электродов ESAB УОНИИ 13/55
- Аттестованы НАКС
- Аттестованы НАКС на КСМ для мостовых конструкций
- Аттестованы ИнтерГазСерт для сварки трубопроводов
- Аттестованы Регистром Судоходства
Положение электродов ЭСАБ УОНИИ 13/55 при сварке
