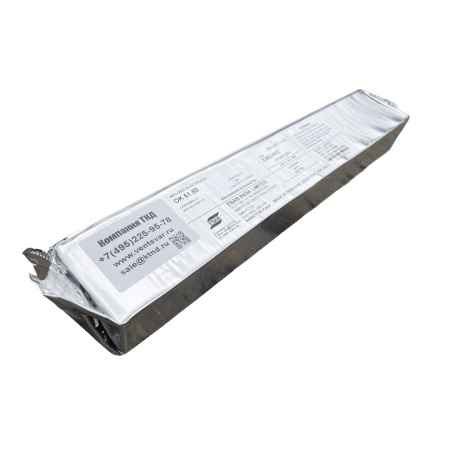

Электроды ESAB OK 61.80
Описание сварочных электродов ESAB OK 61.80 (AWS A5.4: E347-16, аналог ESAB OK 61.85, ESAB ЦЛ-11) для сварки аустенитных хромоникелевых сталей
Электрод ESAB OK 61.80 общетехнического назначения для сварки во всех пространственных положениях, кроме вертикали на спуск, изделий из карбидостабилизированных аустенитных хромоникелевых сталей марок 12Х18Н9Т, 12Х18Н10Т, 1.4550, 1.4912, ASTM: 321, 347 и им подобных, когда к металлу шва предъявляются жесткие требования по стойкости к межкристаллитной коррозии. Наплавленный металл сохраняет высокую стойкость к МКК к высокотемпературному охрупчиванию при эксплуатации во влажных средах при температурах до 400°С, а также стойкость к интенсивному образованию окалины при температурах до 850°С. Электрод характеризуется великолепными сварочно-технологическими характеристиками, минимальным количеством брызг и отличной отделяемостью шлака. Содержание ферритной фазы в наплавленном металле составляет около 2…6% (расчетное по WRC-92 – FN 3-10, типичное FN=5). Межпроходную температуру рекомендуется выдерживать не выше 150°С, а удельное тепловложение не выше 2,0 кДж/мм
Электрод общетехнического назначения для сварки изделий, эксплуатирующихся при температурах до 400°С из коррозионностойких хромоникелевых сталей марок 12Х18Н9Т, 12Х18Н10Т, 12Х18Н12Т, AISI 321, 347 и им подобных, когда к металлу шва предъявляются жесткие требования по стойкости к межкристаллитной коррозии. Обмазка обладает низкой гигроскопичностью, а наплавленный металл низким содержанием углерода. Электрод характеризуется великолепными сварочно-технологическими свойствами, минимальным количеством брызг и отличной отделяемостью шлака. Содержание ферритной фазы в наплавленном металле в исходном после сварки состоянии составляет 3…7% (FN 6-12).
Свариваемые стали: 03Х18Н11, 06Х18Н11, 08Х18Н12Б, 08Х18Н10, 08Х18Н10Т, 12Х18Н10Т, 321, 347 и другие стали, легированные ниобием или титаном типа 19Cr10Ni и т.п. Стабилизированный ниобием электрод с низким содержанием углерода, как правило применяется для сварки изделий, работающих в агрессивных средах обеспечивая стойкость металла шва против межкристаллитной коррозии при t до 350 °С .
Электроды ESAB OK 61.80 (AWS A5.4: E347-16) можно рассматривать как ближайший аналог электродов ESAB OK 61.85 (AWS E347-15) и электродов ESAB ЦЛ-11 (AWS E347-15)
- Ток: ~ / = (+)
- Пространственные положения при сварке: 1, 2, 3, 4, 6
- Напряжение холостого хода: 70 В
- Выпускаемые диаметры: 2,5; 3,15 и 4,0 мм
- Режимы прокалки: 230-270°С, 2 часа
Классификации и одобрения
AWS A5.4: E347-16
ТУ 1273-108-55224353-2011
Типичные характеристики наплавленного металла
Химический состав, %
| С max | Mn | Si | Cr | Ni | Nb+Ta | P max | S max |
| 0,08 | 0,65 | 0,9 | 19,8 | 9,8 | 0,65 | 0,04 | 0,03 |
Механические свойства
- σт 500 МПа
- σв 630 МПа
- δ 35%
- KCV: 75 Дж/см2 при +20°С
Параметры сварки электродами ESAB OK 61.80
| Диаметр, мм | Длина, мм | Напряжение дуги, В | Сварочный ток, A | Кг наплавленного металла/ кг электродов | Количество электродов/ кг наплавленного металла | Кг наплавленного металла/ час работы дуги | Время сгорания, сек/ электрод |
| 2 | 300 | 45-65 | 24 | 0.56 | 150 | 0.7 | 35 |
| 2,5 | 300 | 60-90 | 26 | 0.56 | 97 | 1 | 38 |
| 3,2 | 350 | 80-120 | 28 | 0.56 | 50 | 1,4 | 53 |
| 4 | 350 | 120-170 | 30 | 0.56 | 33 | 2 | 55 |
| 5 | 350 | 150-240 | 31 | 0.56 | 21 | 2,9 | 60 |
Положение электродов ESAB OK 61.80 при сварке
Информация для заказа электродов ESAB OK 61.80
| Артикул | Наименование |
Вес упаковки, кг |
Вес палеты, кг |
Минимальный заказ, кг |
Вес пачки, кг |
Информация для заказа |
|
6180253VVK |
Электроды ESAB OK 61.80 ф 2,5 мм х 350 мм (10,0кг) | 10 | 800 | 10 | 2 |
|
|
61802520L0 |
Электроды ESAB OK 61.80 ф 2,5 мм х 300 мм 1/4 VP (4,2кг) | 4,2 | 600,6 | 4,2 | 0,7 | Заменен на арт. 6180253VVK |
|
6180313VVK |
Электроды ESAB OK 61.80 ф 3,15 мм х 350 мм (10,0кг) | 10 | 800 | 10 | 2 |
|
|
61803230T0 |
Электроды ESAB OK 61.80 ф 3,2 мм х 350 мм 1/2 VP (5,1кг) | 5,1 | 632,4 | 5,1 | 1,7 | Заменен на арт. 6180313VVK |
|
6180403VVK |
Электроды ESAB OK 61.80 ф 4,0 мм х 350 мм (10,0кг) | 10 | 800 | 10 | 2 |
|
|
61804030G0 |
Электроды ESAB OK 61.80 ф 4,0 мм х 350 мм 1/2 VP (10,2кг) | 10,2 | 683,4 | 10,2 | 1,7 | Заменен на арт. 6180403VVK |
|
61805030G0 |
Электроды ESAB OK 61.80 ф 5,0 мм х 350 мм 1/2 VP (10,2кг) | 10,2 | 683,4 | 71,4 | 1,7 | Не поставляется |

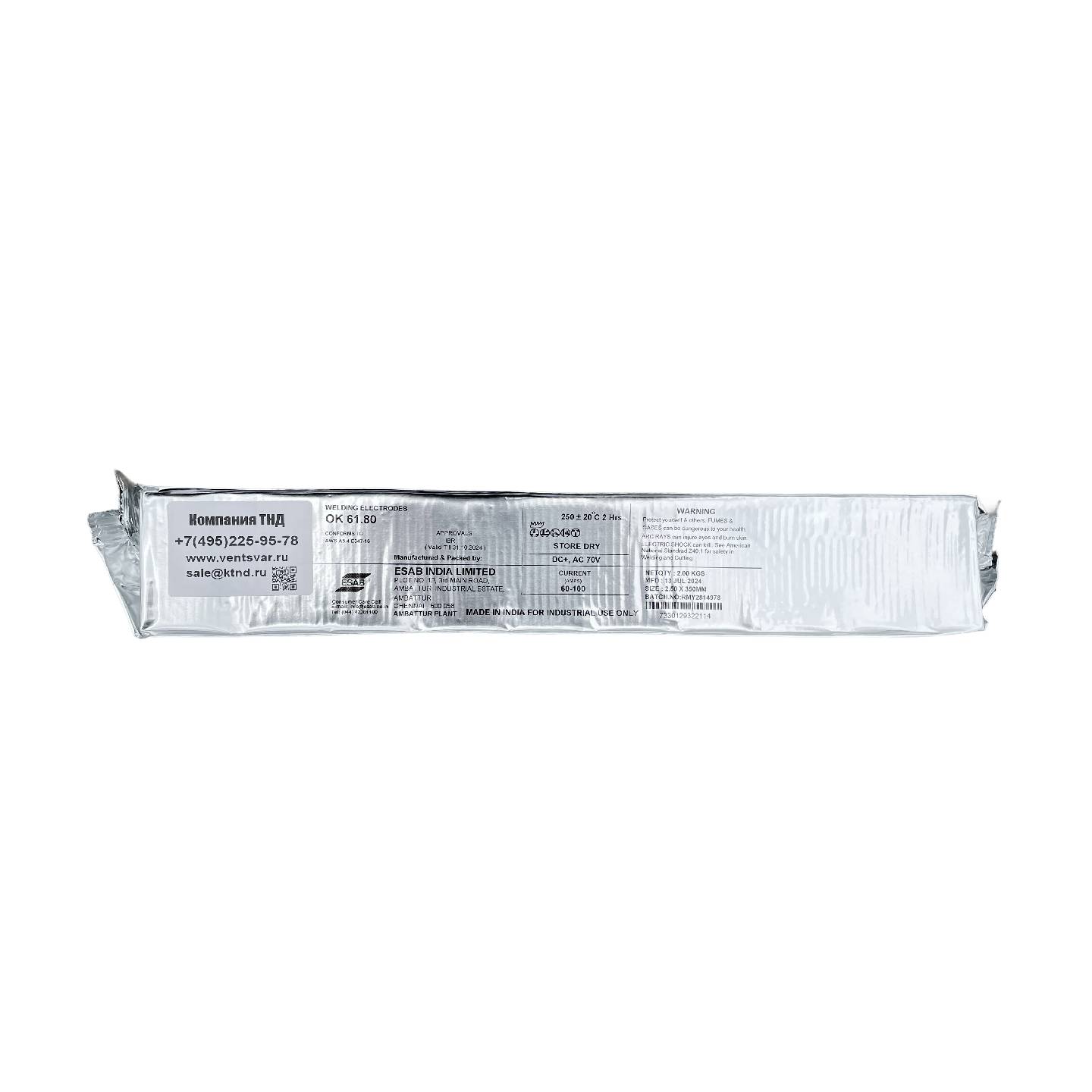

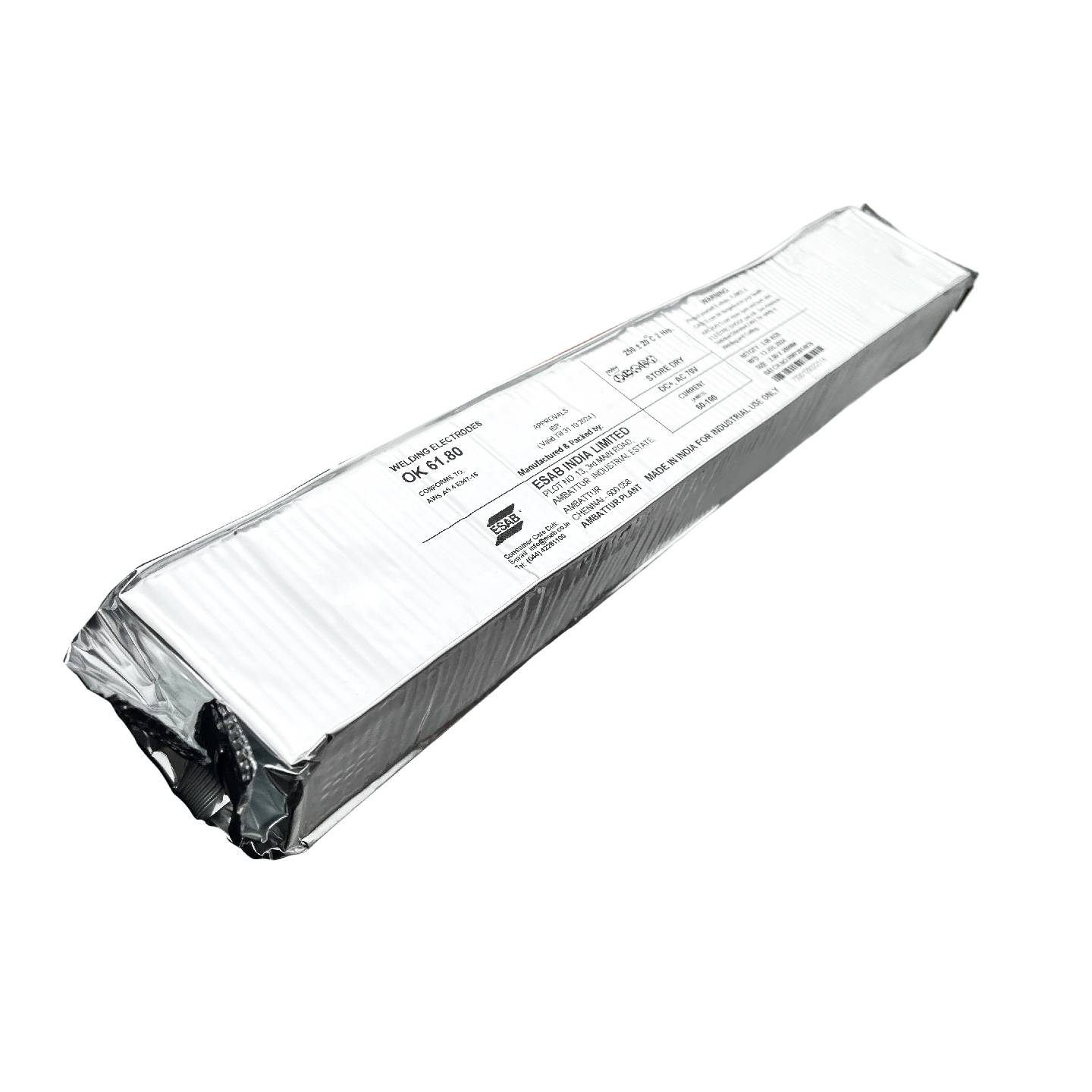

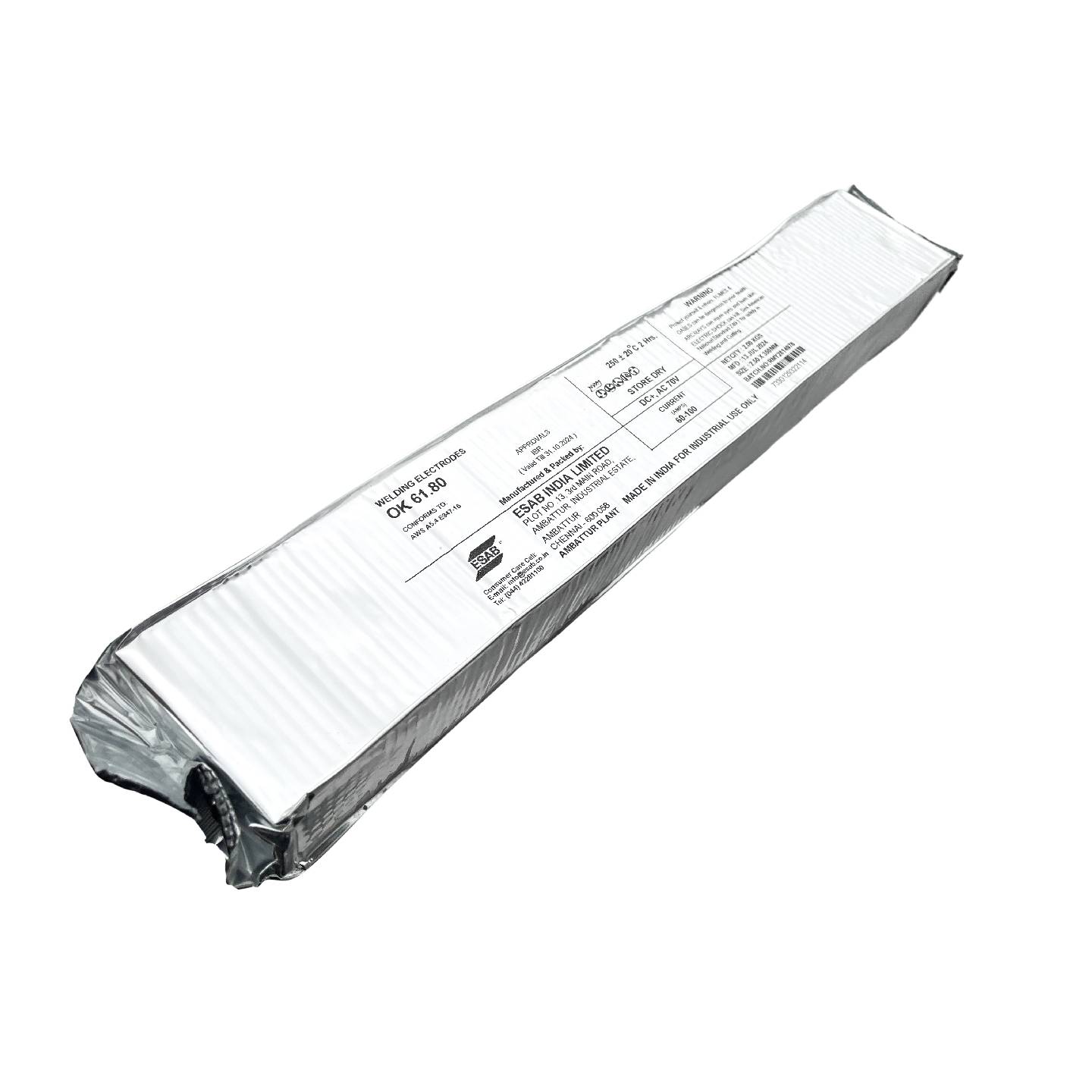

Информация о вакуумной упаковке электродов ESAB OK 61.80
| Артикул |
Марка электрода |
Размеры, мм |
Вес пачки, кг |
Электродов в пачке, шт |
Кол-во пачек в коробке, шт |
Вес коробки, кг |
Вес паллеты, кг |
|
61802520L0 |
OK 61.80 | 2,5x300 | 0,7 | 38 | 6 | 4,2 | 600,6 |
|
61803230T0 |
OK 61.80 | 3,2x350 | 1,7 | 47 | 3 | 5,1 | 632,4 |
|
61804030G0 |
OK 61.80 | 4,0x350 | 1,7 | 31 | 6 | 10,2 | 683,4 |
|
61805030G0 |
OK 61.80 | 5,0x350 | 1,7 | 20 | 6 | 10,2 | 683,4 |
В качестве альтернативной замены сварочных электродов ESAB OK 61.85 предлагаем электроды ESAB OK 61.80 и электроды ЭСАБ ЦЛ-11:
