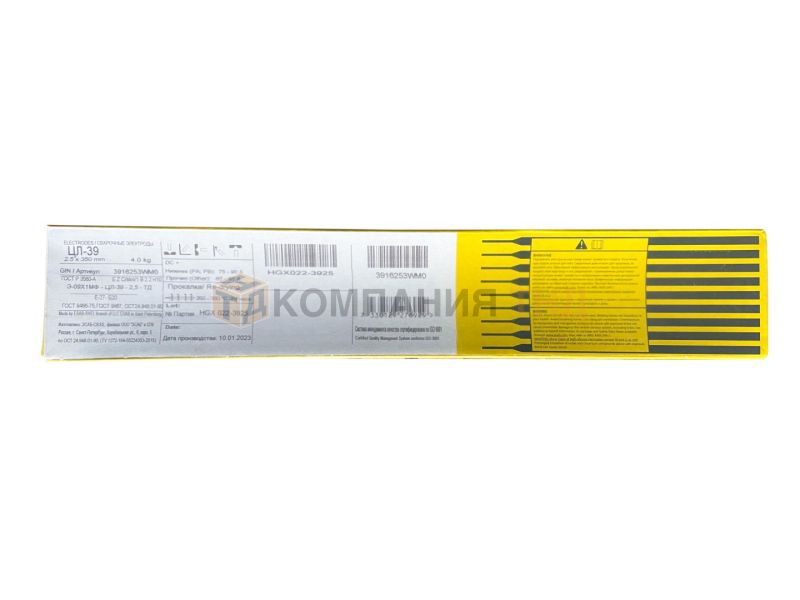

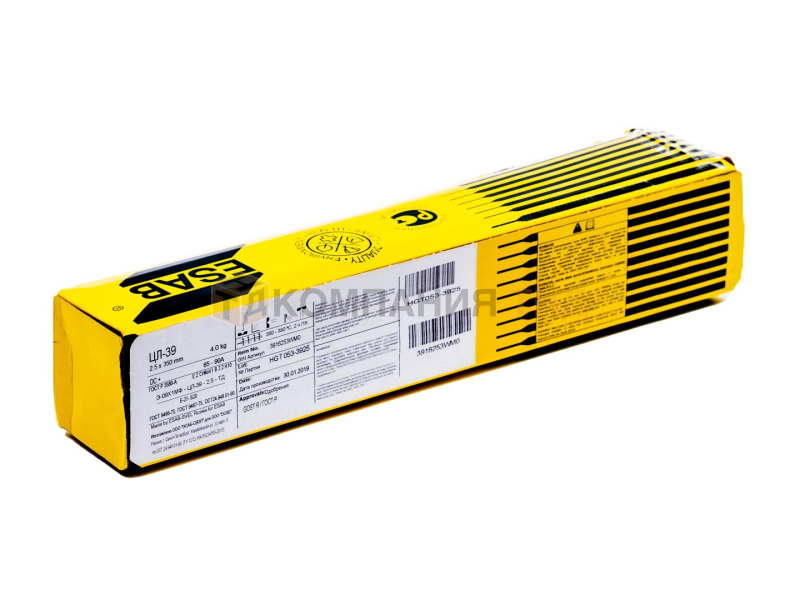

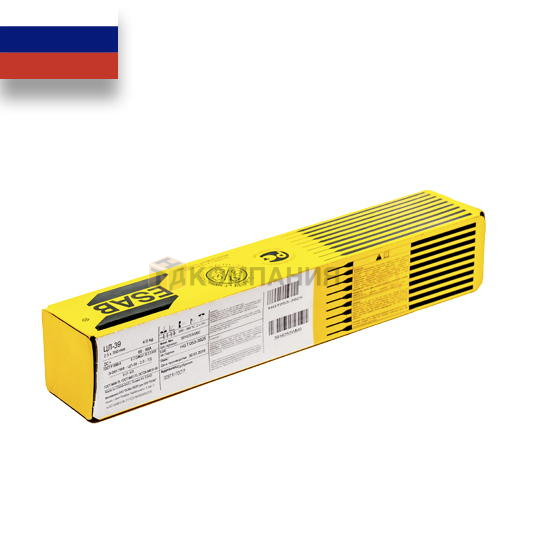

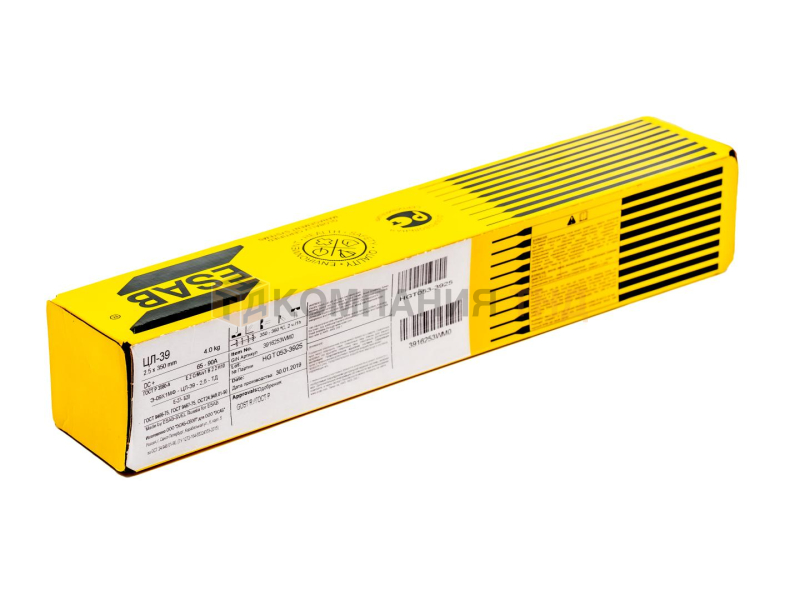

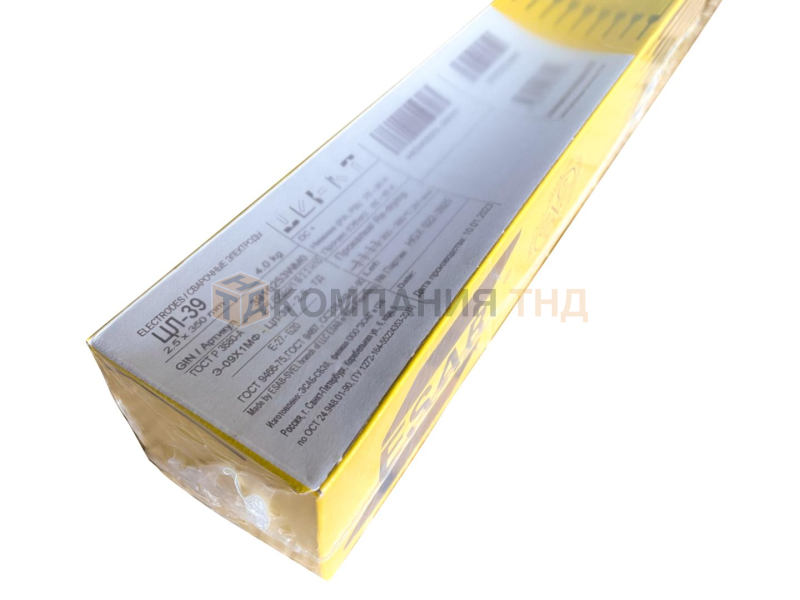

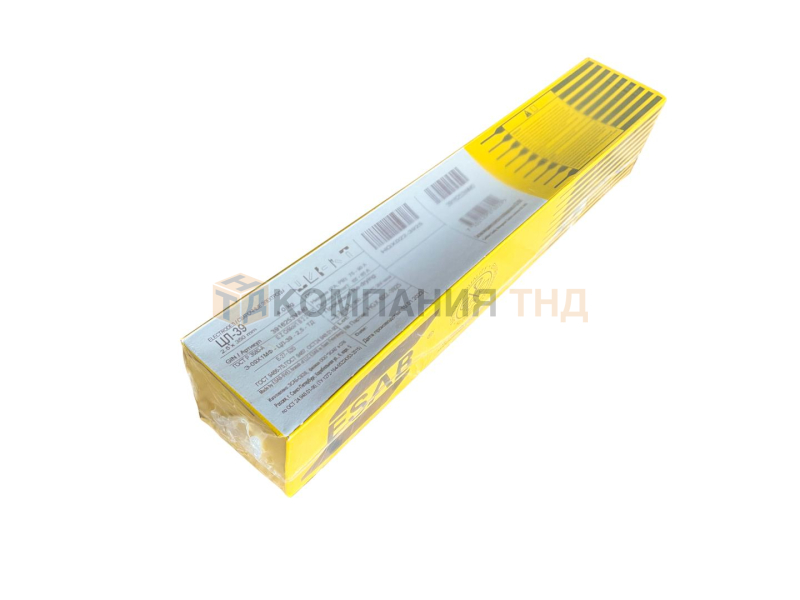

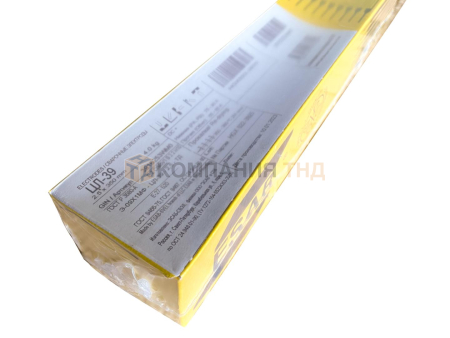

Электроды ESAB ЦЛ-39
Описание сварочных электродов ESAB СВЭЛ ЦЛ-39 для сварки легированных теплоустойчивых хромо-молибден-ванадиевых сталей
Электроды изготавливаются диаметром 2,5 мм для сварки корневых слоев стыков паропроводов из сталей 12Х1МФ, 15Х1М1Ф и др., работающих при температуре до 575° С. Напряжение на дуге 21 В. Электроды применяют для сварки оборудования и трубопроводов атомных электростанций, а также других видов оборудования тяжелого машиностроения (котлы, сосуды и др.) из легированных теплоустойчивых хромомолибденованадиевых сталей с максимальной температурой эксплуатации сварных соединений до 565 °C
Электрод, предназначенный для выполнения корневых проходов при сварке оборудования и трубопроводов атомных электростанций, а также других видов оборудования энергетического машиностроения (котлы, сосуды и др.) из легированных теплоустойчивых хромо-молибден-ванадиевых сталей марок 12Х1МФ, 14Х1ГМФ, 15Х1М1Ф, 20ХМФЛ, W.No 1.7715, 15 CrMoV 5-10 и им аналогичных с максимальной температурой эксплуатации до 565°C. Электроды выпускаются только диаметром 2,5 мм.
- Ток: = (+)
- Пространственные положения при сварке: 1, 2, 3, 4, 6
- Режимы прокалки: 360-400°С, 2-2,5 часа
- Лицензированы Федеральной службой по экологическому, технологическому и атомному надзору.
- ГОСТ 9466-75, ОСТ 24.948.01-90
Параметры сварки электродами ESAB ЦЛ-39
Рекомендуемые значения тока для сварки, А:
| Диаметр электрода, мм | Нижнее и нижнее в лодочку | Горизонтальное на вертикальной плоскости и вертикальное снизу вверх | Потолочное и вертикальное сверху вниз |
| 2,5 | 75-90 | 70-85 | 65-85 |
Типичные свойства образца с V-образным надрезом по Шарпи
| После сварки | |
| Работа удара | ≥78 Дж |
| Защитный газ | После термообработки 720-750°С, 5 часов |
| Температура испытания | 20 °C |
| Классификации | |
| Классификации |
ОСТ : 24.948.01-90 ГОСТ 9467 : Э-09Х1МФ |
| Одобрения | |
| Общество | ГосАтомНадзор |
Положение электродов ESAB ЦЛ-39 при сварке
Информация для заказа электродов ЭСАБ ЦЛ-39
| Артикул | Наименование | Вес упаковки, кг | Вес палеты, кг | Минимальный заказ, кг | Вес пачки, кг |
|
3916253WM0 |
Электроды ESAB ЦЛ-39 ф 2,5 мм х 350 мм (4кг) |
4 | 720 | 4 | 4 |
| 3916253YH0 | Электроды ESAB (СЭЗ) ЦЛ-39 ф 2,5 мм х 350 мм (5кг) | 5 | 900 |
Не поставляется |
5 |
