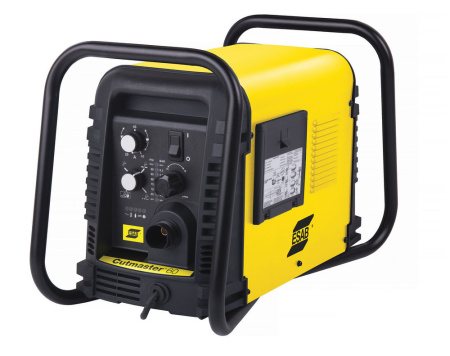

Инвертор ESAB Cutmaster 60 для плазменной резки
Описание установок воздушно-плазменной резки ESAB Cutmaster 60
Внимание!!! Товар снят с производства и более не поставляется. Аналог на замену ESAB Cutmaster 60i
Промышленное оборудование для ручной плазменной резки
ESAB Cutmaster 60 – это самая компактная установка для чистовой резки стали толщиной 20 мм из имеющихся на рынке в настоящее время. Эта установка также позволяет выполнять резку малоуглеродистой и нержавеющей стали или алюминия с максимальной толщиной до 32 мм. Система Cutmaster 60 сочетает в себе высокую мощность и характеристики хорошо известного промышленного лидера – плазматрона 1Torch.
Особенности установок воздушно-плазменной резки ЭСАБ Cutmaster 60
- Чистовой рез True Cut – 12 мм
- Быстросъемный плазматрон для упрощения техобслуживания или замены плазматрона

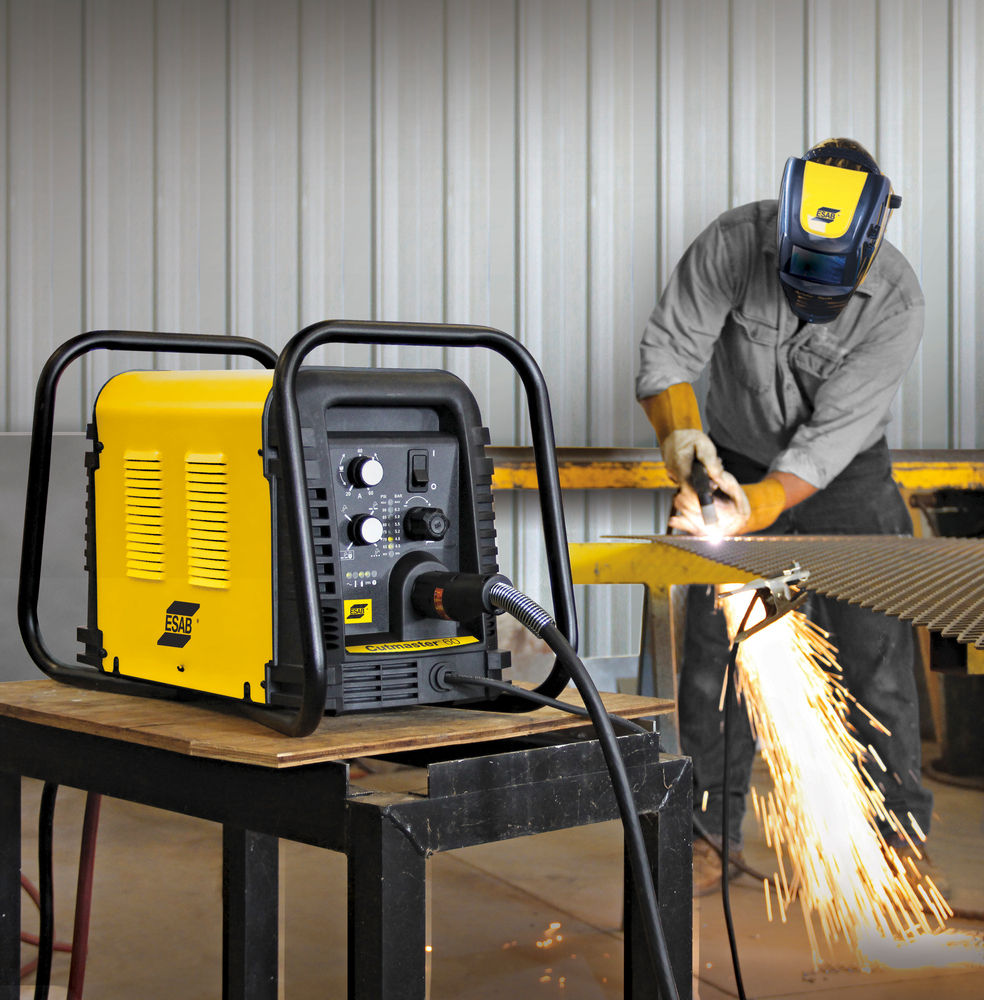

- Автоматическое повторное зажигание дуги при резке металлических сеток или просечно-вытяжных листов для обеспечения максимальной производительности
- Трубчатый каркас True-Guard для обеспечения максимальной защиты
- Технология TD Surelok обеспечивает более высокое качество реза и продлевает срок службы сопла
Область применения установки воздушно плазменной резки ESAB Cutmaster 60
- Кузовные работы/ремонтно-восстановительные работы
- Фермерское хозяйство
- Строительство
- Металлоконструкции
- Монтажные работы
- Арендуемые парки оборудования
- Техобслуживание и ремонт
- Сервисные металлоцентры
Технические характеристики установок воздушно-плазменной резки ESAB Cutmaster 60
| Рабочие характеристики Cutmaster 60 | |
| Рекомендованная толщина реза | 20 мм |
| Максимальная толщина реза | 32 мм |
| Резка с пробивкой отверстия | 12 мм |
| Максимальный рабочий ток | 60 А |
| Выходная мощность | 6,2 кВт |
| Габаритные размеры | 305 мм x 381 мм x 610 мм |
| Масса | 19,5 кг |
| Давление воздуха | 5,2 бар |
| Расход воздуха | 190 л/мин |
| Электропитание | 400 В, 3 ф., 50/60 Гц |
| ПВ (продолжительность включения) | 40% при 60А |
| Потребляемый ток при полной нагрузке | 16 А |
В поставку установки воздушно-плазменной резки ESAB Cutmaster 60 входят
- источник питания,
- плазматрон SL60 1Torch,
- комплект расходных деталей,
- воздушный фильтр/регулятор,
- рабочий кабель с зажимом,
- кабель питания.
Информация для заказа установок воздушно-плазменной резки ESAB Cutmaster 60
| Информация для заказа | |
|
ESAB Cutmaster 60, SL60 6,1 м, 400 В, 3 фазы, CE |
0559111304 |
|
ESAB Cutmaster 60, SL60 15,2 м, 400 В, 3 фазы, CE |
0559111314 |
| Дополнительные аксессуары | |
|
Электрод |
9-8215 |
|
Стартовый картридж |
9-8213 |
|
Стартовый картридж - для тяжелых условий эксплуатации |
9-8277 |
|
Сопло для резки с опорой (40 А) |
9-8207 |
|
Сопло для резки с зазором (60 А) |
9-8210 |
|
Сопло, строжка B (50-100 А) |
9-8226 |
|
Сопло, строжка C (60-120 А) |
9-8227 |
|
Сопло, строжка D (60-120 А) |
9-8228 |
|
Защитный колпак |
9-8218 |
|
Защитный колпак Max Life |
9-8237 |
|
Защитный колпак 50-60А (только резка с опорой) |
9-8235 |
|
Отражатель |
9-8243 |
|
Защитный наконечник - строжка |
9-8241 |
* Изнашиваемые детали заказываются отдельно
Список расходных запчастей для 1Torch
| Профили строжки | ||||
|
|
Диапазон тока на выходе | Глубина | Ширина | Профиль |
|
Сопло для строжки ESAB 1Torch A |
40 А (макс.) | Малая | Малая |
 |
|
Сопло для строжки ESAB 1Torch B |
50-100 А | Большая | Малая |
 |
|
Сопло для строжки ESAB 1Torch C |
60-120 А | Средняя | Средняя |
 |
|
Сопло для строжки ESAB 1Torch D |
60-120 А | Малая | Большая |
 |
|
Сопло для строжки ESAB 1Torch E |
120 А | Средняя | Большая |
 |
Опции и вспомогательные принадлежности
Примечание: Комплект расходных деталей включает в себя десять (10) сопел, пять (5) электродов и один (1) стартовый картридж.
Компания ESAB оставляет за собой право на изменение спецификаций без предварительного уведомления.
Опции и вспомогательные принадлежности
Примечание: Комплект расходных деталей включает в себя десять (10) сопел, пять (5) электродов и один (1) стартовый картридж.
Компания ESAB оставляет за собой право на изменение спецификаций без предварительного уведомления.
| Спецификация дополнительного оборудования для Cutmaster 60 | |||||||
| Комплектующая | Наименование | Артикул | Кратность упаковки | ||||
| Cutmaster 60, Установка плазменной резки, резак SL60 15м, 400В | ECM 60 15M SL60 400V 3PH CE | 559111314 | 1 | ||||
| Горелки | |||||||
| Плазменный резак | SL 60-75°, Ручной плазматрон, 15,2м | 7-5205 | 1 | ||||
| Плазменный резак | SL 60-75°, Ручной плазматрон, 6,1м | 7-5204 | 1 | ||||
| Плазменный резак | SL 60-90°, Ручной плазматрон, 6,1м | 7-5260 | 1 | ||||
| Плазменный резак | SL 100-180°, Механизированный плазматрон, 1,5м | 7-5213 | 1 | ||||
| Плазменный резак | SL 100-180°, Механизированный плазматрон, 3м | 7-5214 | 1 | ||||
| Плазменный резак | SL 100-180°, Механизированный плазматрон, 7,6м | 7-5215 | 1 | ||||
| Плазменный резак | SL 100-180°, Механизированный плазматрон, 15,2м | 7-5216 | 1 | ||||
| Тележки | |||||||
| Тележка | ECM Multi-Purpose Cart | 7-8888 | 1 | ||||
