Флюс сварочный ESAB OK FLUX 10.63
Флюс OK Flux 10.63 – флюс, обеспечивающий повышенные значения ударной вязкости при отрицательных температурах для сварки теплоустойчивых сталей
Агломерированный высокоосновный флюс, предназначенный для сварки теплоустойчивых сталей, легированных Cr и Mo, когда к изделию предъявляются требования по стойкости к высокотемпературному охрупчиванию после ступенчатого охлаждения. По своим характеристикам он очень близок к OK Flux 10.62, однако, отличается тем, что при использовании рекомендованных проволок соответствующей чистоты в наплавленном металле, гарантируется фактор Брускато (10P+5Sb+4Sn+As)/100 не более 15 ppm.
Применение сварочного флюса OK FLUX 10.63
Флюс может использоваться для одно- и многодуговой сварки стыковых и угловых швов. Он одинаково хорошо работает как на постоянном, так и переменном токе. Данный флюс нейтрален в отношении легирования Si и Mn, потому применим для многопроходной сварки стыков неограниченной толщины. Благодаря хорошей отделяемости шлака и плавному переходу между швом и кромкой, его можно применять для сварки в узкощелевую разделку.
Сварку с использованием данного флюса рекомендуется выполнять на нижнем диапазоне напряжений. Шов имеет низкое содержание кислорода – примерно 300 ppm и содержание диффузионного водорода ниже 5 мл/100 г. OK Flux 10.63 используется в нефтехимическом, химическом, энергетическом машиностроении, для изготовления сосудов, работающих под давлением, в основном из теплоустойчивых сталей, когда высоки требования к ударной вязкости сварных швов при низких температурах. Режимы прокалки: 275-325°С, 2-4 часа
Тип сварочного флюса OK FLUX 10.63
Объемная масса ~1,1 кг/дм3
Коэффициент основности – 3,0
Химический состав флюса
- (CaO + MgO) - 35%
- CaF2 - 25%
- (Аl2О3 + MnО) - 20%
- (SiO2 + TiO2) - 15%
| Тип флюса | Ток и полярность | Перенос легирующего элемента |
| Фторидно-основный |
DC+ / AC |
Отсутствие восстановления Si или Mn |
| Классификация флюса | Индекс основности | Насыпная плотность | Размер зерна |
| EN 760: SA FB 1 55 AC H5 |
3,0 |
1,1 кг/дм3 | 0,2 - 1,6 мм |
Рекомендуемые сочетания сварочного флюса OK Flux 10.63 с проволокой
Классификация проволоки и наплавленного металла с флюсом ОК 10.63
| Наименование проволоки | Классификация проволоки | Классификация наплавленного металла |
| OK Autrod | EN / AWS | AWS / PWHT |
| 13.10 SC | S CrMo1 / EB2R | A5.23: F8P4-EB2R-B2R |
| 13.20 SC | S CrMo2 / EB3R | A5.23: F8P8-EB3R-B3R |
| 410NiMo | S 13 4 |
|
Одобрения проволоки и наплавленного металла с флюсом ОК 10.63
|
|
НАКС (диаметры) |
ABS | BV | DNV | GL | LR | RS |
Ü |
TUV | DB | CE |
СССР |
Controlas |
| OK Flux 10.63 | x |
|
|
|
|
|
|
|
|
|
|
|
|
| c OK Autrod |
|
|
|
|
|
|
|
|
|
|
|
|
|
| 13.45 | x |
|
|
|
|
|
|
|
|
|
|
|
|
Полный список одобрений на флюс ОК 10.63 см. в PDS или обращайтесь к менеджерам ООО "Компании ТНД" по телефону +7 (495) 225-95-78.
Типичный химический состав наплавленного металла при сварке с флюсом ESAB OK FLUX 10.63, % DC+
|
|
C - углерод, % | Si - кремний, % | Mn - марганец, % | Cr - хром, % | Ni - никель, % | Mo - молибден, % | Прочие |
| C OK Autrod |
|
|
|
|
|
|
|
| 13.10 SC | 0.08 | 0.2 | 0.8 | 1.2 |
|
0.5 | P≤0.010 |
| 13.20 SC | 0.07 | 0.2 | 0.6 |
2.1 |
|
1.0 |
P≤0.010 |
| 410NiMo | 0.03 | 0.4 | 0.8 |
13.0 |
4.5 |
0.5 |
|
Типовые механические свойства наплавленного металла при сварке с флюсом OK Flux 10.63, DC+
| Проволока | Предел текучести, МПа | Предел прочности, МПа | Удлинение, % | Работа удара, Дж |
|
|
|
Условия | Примечание |
| с OK Autrod |
|
|
|
-20 |
-29 |
-40 |
-62 |
|
|
| 13.10 SC | 500 | 610 | 25 |
|
110 |
50 |
|
|
SR: 690°C / 1 час |
| 13.10 SC | 480 | 590 |
25 |
|
120 |
80 |
|
|
SR: 690°C / 6 час |
| 13.20 SC | 350 | 630 | 25 |
150 |
|
110 |
50 |
|
SR: 690°C / 1 час |
| 410NiMo | 580 | 880 | 17 |
60 |
|
|
|
|
SR: 600°C / 8 час |
За дополнительной информацией обращайтесь к Спецификации на материал (PDS) или к менеджерам ООО "Компании ТНД" по телефону +7 (495) 225-95-78.
Диаграмма активности флюса ESAB OK Flux 10.63
| Переход Кремния и Марганца из флюса в % | |
 |
 |
- Ток: постоянный, обратная полярность;
- Напряжение дуги - 30В;
- Скорость сварки - 60 см/мин.,
- Одиночная проволока Ø 4,0 мм.
Расход флюса ОК FLUX 10.63
Расход флюса всегда пропорционален напряжению дуги, как это показано в таблице, приведенной ниже. (кг флюса/кг проволоки)
| Напряжение дуги, (В) |
Расход флюса (сварка на переменном токе) |
Расход флюса (сварка на постоянном токе обратной полярности) |
| 26 |
0.6 |
0.7 |
| 30 |
0.9 |
0.9 |
| 34 | 1.2 | 1.3 |
| 38 |
1.4 |
1.6 |
Хранение и использование флюсов ЭСАБ OK Flux 10 63
Режимы прокалки: 275-325°С, 2-4 часа. Рекомендации по хранению и использованию флюсов.
Упаковка флюсов ESAB

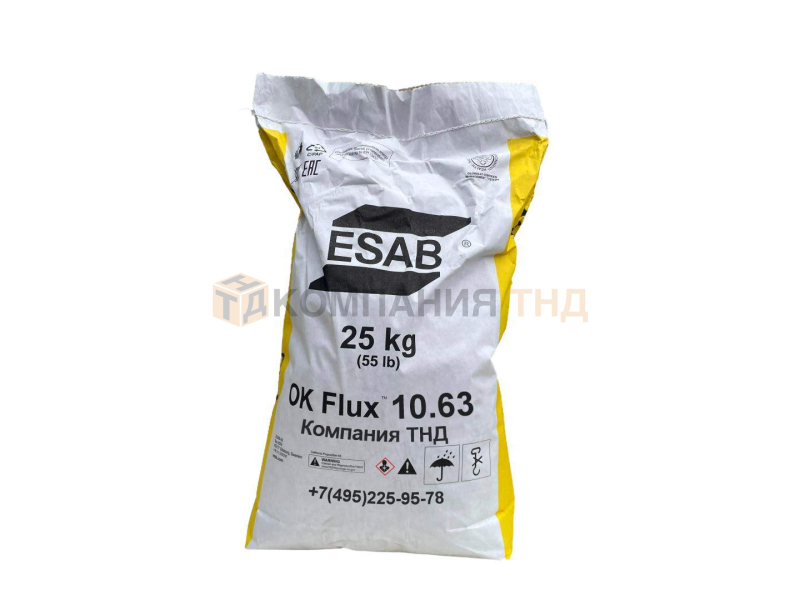

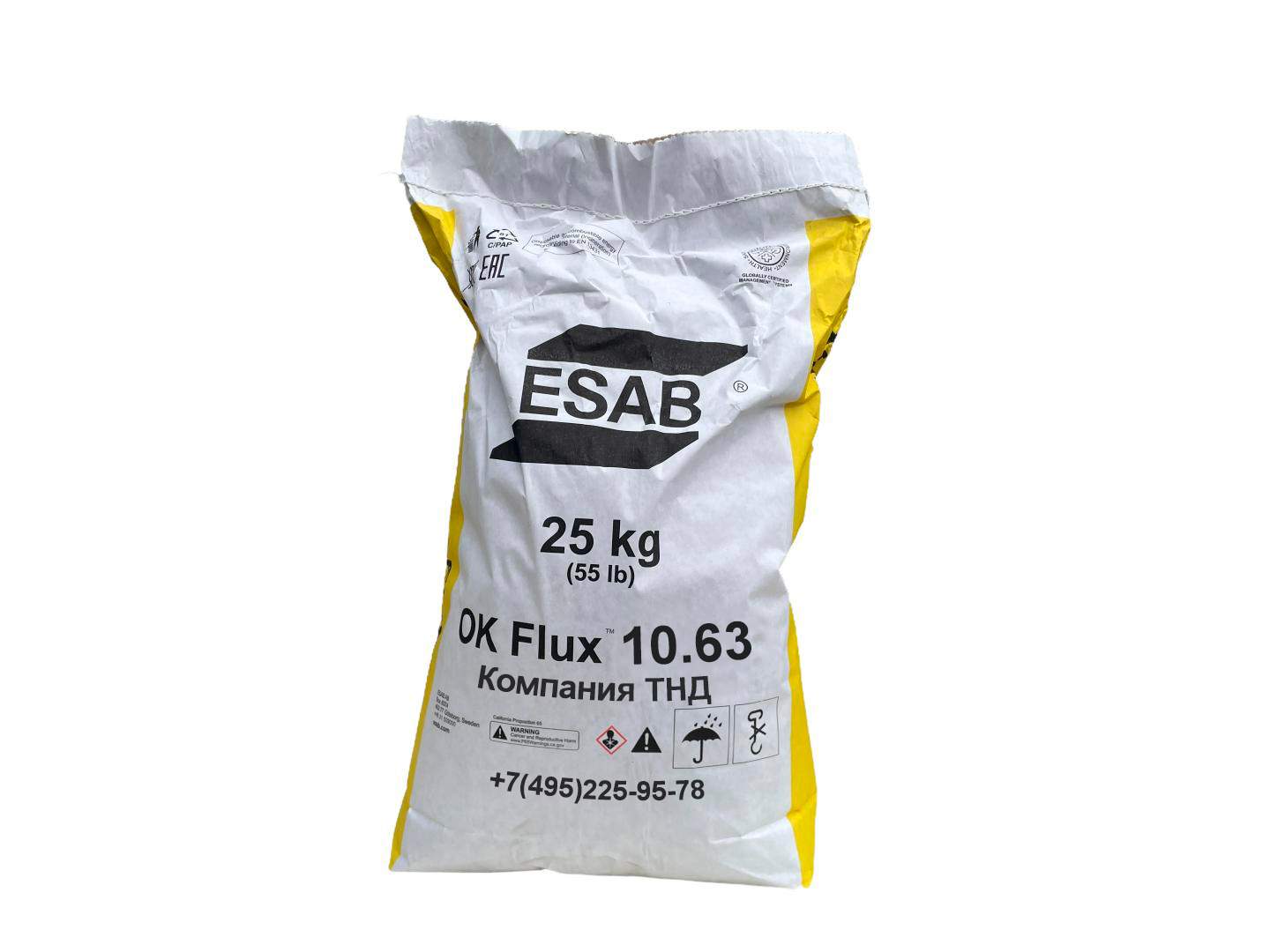

OK Flux 10.63 поставляется упакованным в бумажно-пластиковые мешки весом по 25кг.

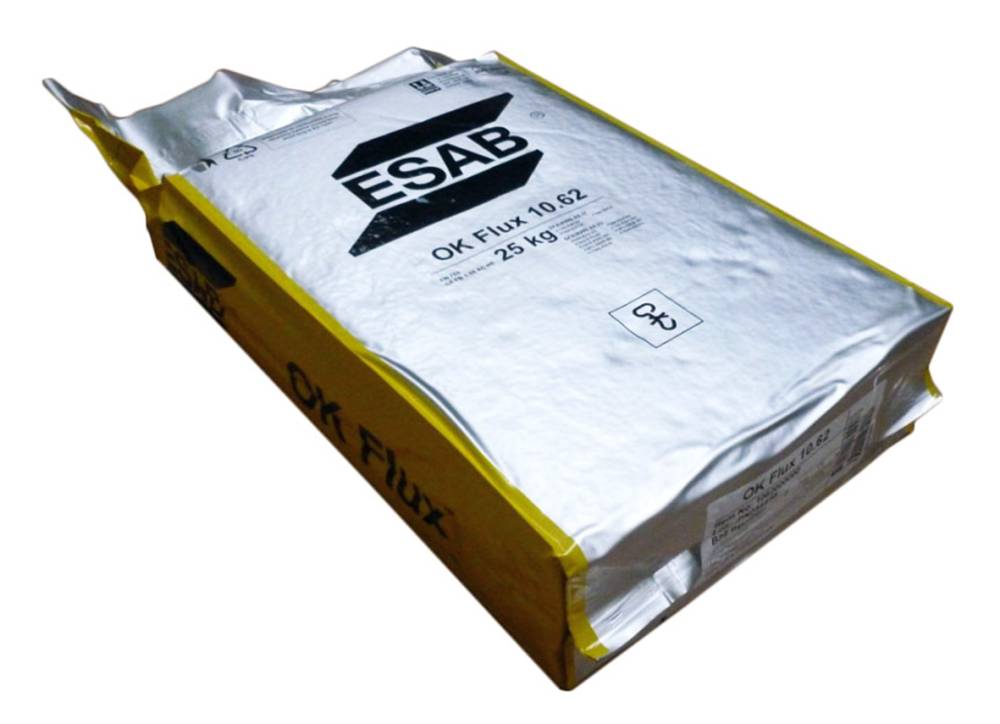

Все флюсы ESAB поставляются в специальных мешках из негигроскопичной бумаги, дополнительно герметизированных пластиком изнутри, весом по 25 кг. По желанию заказчика флюсы могут поставляться в упаковках «Big Bag» весом: 600, 800 или 1000 кг.
