Инвертор Ресанта САИ-220

Назначение сварочных аппаратов САИ-220

Сварочный аппарат инверторный САИ-220 Ресанта предназначен для ручной электродуговой сварки постоянным током покрытым электродом.

Компактность конструкции, а также небольшой вес аппарата позволяют сварщику перемещаться по всей площади производимых работ.

Устройство и принцип работы инвертора САИ-220

Инверторный сварочный аппарат САИ-220 выполнен в металлическом корпусе. На передней панели имеется регулятор величины сварочного тока (рис.1 поз.2), индикатор "сеть" (рис.1 поз.3), индикатор "перегрев" (рис.1 поз.4), а также силовые разъемы подключения сварочных кабелей (рис.1 поз.5,6). Сварочный аппарат САИ-220 оснащен принудительной системой 3 вентиляции, ввиду этого, категорически запрещается закрывать чем-либо вентиляционные отверстия в корпусе.

Принцип работы сварочного аппарата САИ-220 заключается в преобразовании переменного напряжения сети частотой 50Гц в постоянное напряжение величиной в 400В, которое преобразуется в высокочастотное модулированное напряжение и выпрямляется. Для регулирования сварочного тока используется широтно-импульсная модуляция высокочастотного напряжения.

Инвертор САИ-220 имеет защиту от перегрева - в случае срабатывания защиты (загорится лампочка на передней панели) следует убедиться в отсутствии замыкания рабочих кабелей и остановить работу, не отключая аппарат, не менее чем на 5 минут.

Сварочный аппарат САИ-220оснащен функциями «ANTI STICK» (анти залипание), и «HOT START» (горячий старт)

При начале сварки требуется произвести поджег дуги. Нередко это приводит к залипанию электрода на инверторе САИ-220. Сварочный инвертор САИ-220, оснащенный функцией "ANTI STICK", производит автоматическое снижение сварочного тока при "залипании" электрода. В дальнейшем, после отрыва залипшего электрода, инвертор САИ-220 возобновляет установленные параметры сварки.

Для обеспечения лучшего поджога дуги в начале сварки, инвертор САИ-220, оснащен функцией «HOT START», производит автоматическое повышение сварочного тока. Это позволит значительно облегчить начало сварочного процесса.

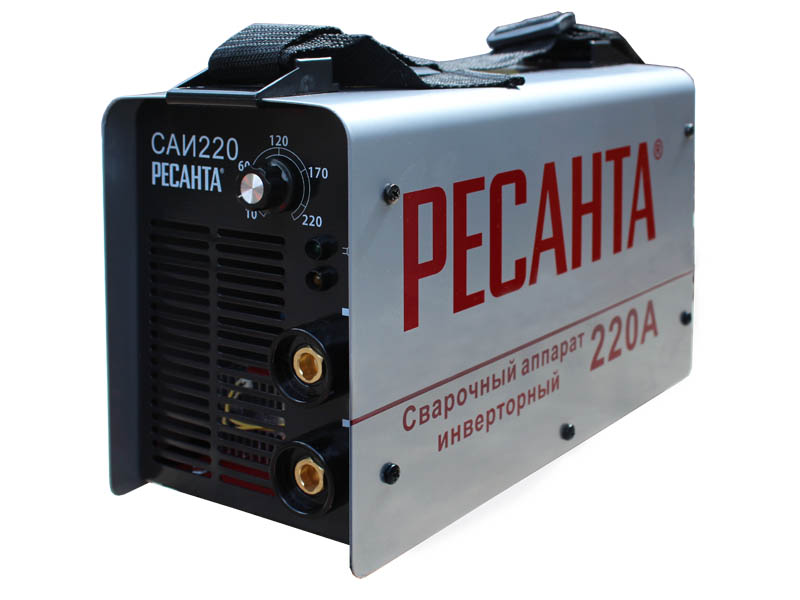

*Примечание. На рисунке показана модель инвертора САИ220. Панели других моделей выглядят аналогично.

1. Выключатель "Сеть"

2. Регулятор сварочного тока

3. Индикатор "Сеть"

4. Индикатор "Перегрев"

5. Силовая клемма "-"
6. Силовая клемма "+"

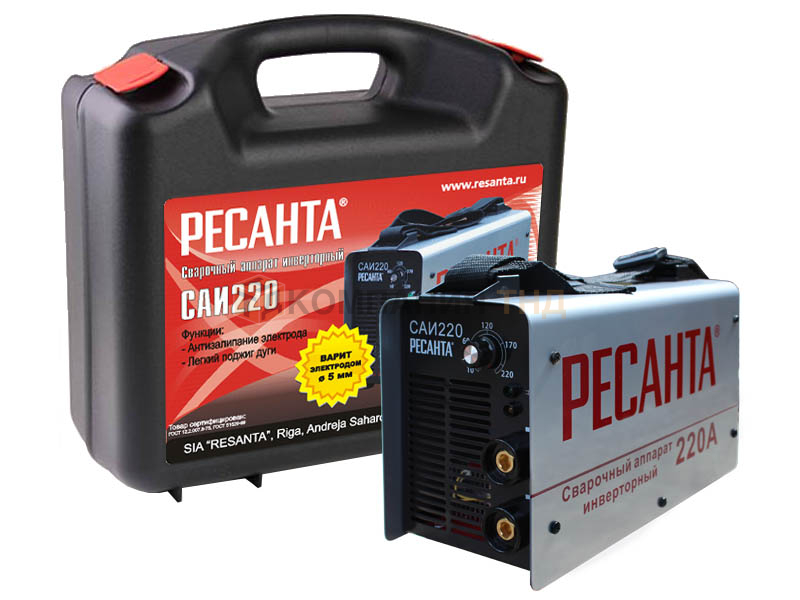

Комплект поставки САИ-220

• САИ "Ресанта" 1 шт.
• Кабель с электрододержателем 1 шт.
• Кабель с клеммой заземления 1 шт.
• Паспорт изделия 1 шт.
• Упаковка 1 шт.
