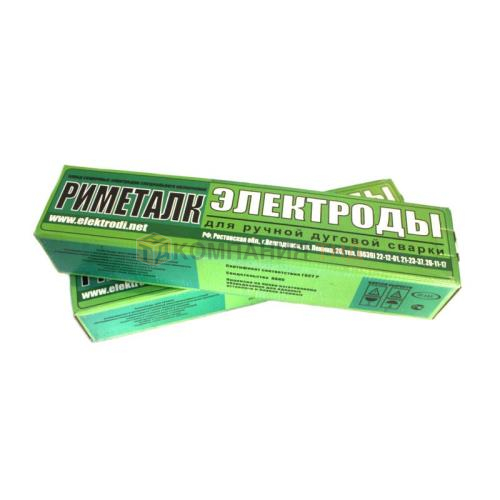

Электроды РИМЕТАЛК ВИ-10-6

Описание сварочных электродов РИМЕТАЛК ВИ-10-6 для сварки углеродистых и низколегированных сталей
Данный вид электродов используют при сварке углеродистых и низколегированных сталей. Для особо важных и ответственных конструкций, швы в которых будут нести большую нагрузку. Можно осуществлять сварку в любом положении. ВИ-10 имеет одним из лучших показателей вязкости наплавленного металла, идеально подходит для работы с особо важными металлоконструкциями. Область применения: Для сварки конструкций из легированных высокопрочных сталей с временным сопротивлением разрыву до 980 МПа.
Особенности применения электрода марки ВИ-10-6
Температура прокалки перед сваркой: 430 - 450 град. 1 час.Технологические особенности сварки: Сварку выполнять короткой или средней дугой по тщательно зачищенной поверхности. Сборка должна выполняться без зазоров. При быстром охлаждении возможны трещины в кратерах.Дополнительная информация: Механические свойства наплавленного металла обеспечиваются после термической обработки по режиму: закалка 860-900 град. - 45 мин и отпуск 510-560 град. 1.5 часа, воздух.
ГОСТ 9466-75: Е-18Х1М-0-Б40
ГОСТ 9467-75: Э100-ВИ-10-6-d-Л
Характеристики плавления электродов при сварке
- Коэффициент наплавки, г/А ч - 8,0
- Расход электродов на 1 кг наплавленного металла, кг - 1,9
- Производительность наплавки (для диаметра 4,0мм) кг/ч - 1,3
Механические свойства металла шва
Временное сопротивление, МПа |
Предел текучести, МПа | Относительное удлинение, % |
Ударная вязкость, Дж/см2 |
620 |
510 |
25 |
180 |
Геометрические размеры и сила тока при сварке
Диаметр, мм |
Длина, мм |
Ток, А |
2,0 |
300 | 40 – 80 |
2,5 |
350 |
50 – 100 |
3,0 |
350 |
80 – 130 |
4,0 |
450 |
140 – 180 |
5,0 | 450 |
160 – 250 |
