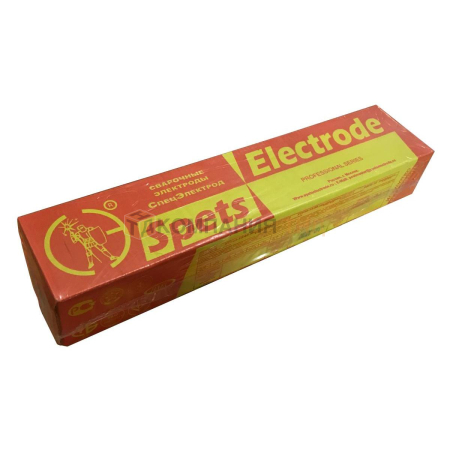

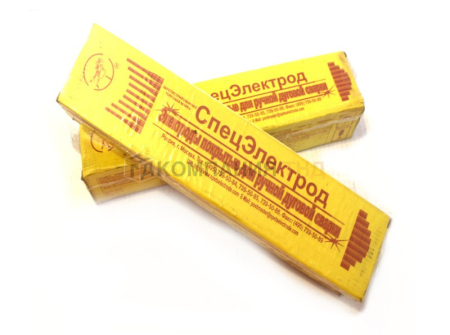

Электроды СпецЭлектрод АНО-4
Описание сварочных электродов СпецЭлектрод АНО-4 для сварки углеродистых и низколегированных сталей
Электроды марки АНО-4 предназначены для сварки ответственных конструкций из углеродистых сталей с временным сопротивлением до 450 МПа во всех пространственных положениях шва переменным током и постоянным током прямой и обратной полярности.
Условное обозначение сварочных электродов АНО 4
| Э46-АНО-4-Æ-УД | ГОСТ 9466-75, ГОСТ 9467-75 |
| Е 43 0 (2)-Р25 |
Характеристика сварочных электродов АНО 4
- Покрытие электродов – рутил-карбонатное.
- Коэффициент наплавки – 8,3 г/А·ч.
- Производительность наплавки марки АНО-4 (для диаметра 4,0 мм) – 1,4 кг/ч.
- Расход электродов на 1 кг наплавленного металла – 1,7 кг.
Особые свойства сварочных электродов АНО 4
Допускают сварку влажного, ржавого, плохо очищенного от окислов и других загрязнений металла. Сварочные электроды марки АНО-4 отличаются легким зажиганием дуги. Допускают сварку на повышенных режимах. Отличаются малой склонностью к образованию пористости в корне тавровых швов. Сварку конструкций средних и больших толщин в нижнем положении производят на повышенных режимах с наклоном электрода в сторону направления сварки (углом назад). Рекомендуется средняя длина дуги. Прокалка сварочных электродов АНО-4 перед сваркой: 140-180°С; 0,5 ч.
Типичные механические свойства металла шва электродов АНО-4
| Временное сопротивление металла шва АНО-4, МПа | Предел текучести электродов, МПа | Относительное удлинение АНО-4, % | Ударная вязкость АНО-4, Дж/см2 |
| 490 | 390 | 25 | 140 |
Типичный химический состав наплавленного металла сварочных электродов АНО-4, %
| C | Mn | Si | S | P |
| 0,1 | 0,52 | 0,15 | 0,025 | 0,033 |
Геометрические размеры и сила тока при сварке электродами маркой АНО-4
|
Диаметр, мм электродов |
Длина, мм АНО-4 |
Ток, А АНО-4 |
| 3 | 350 | 80 – 150 |
| 4 | 450 | 120 – 180 |
| 5 | 450 | 150 – 230 |
