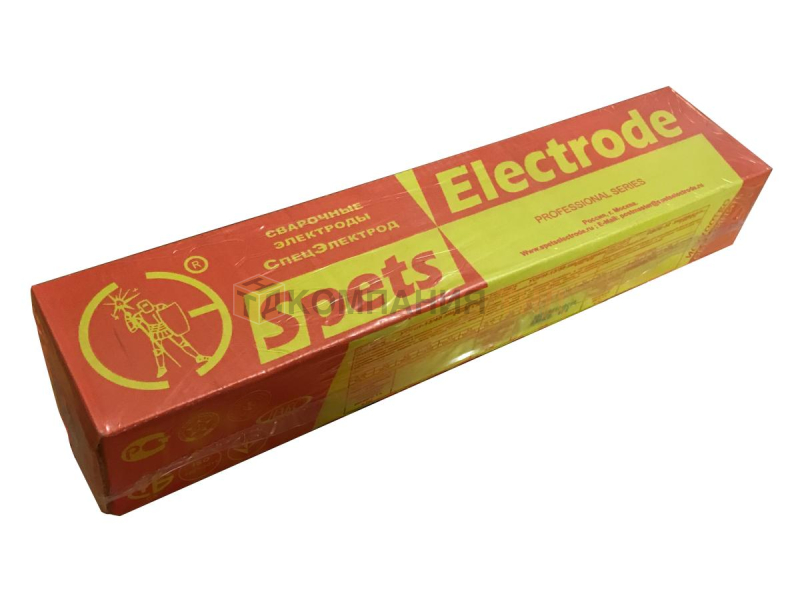

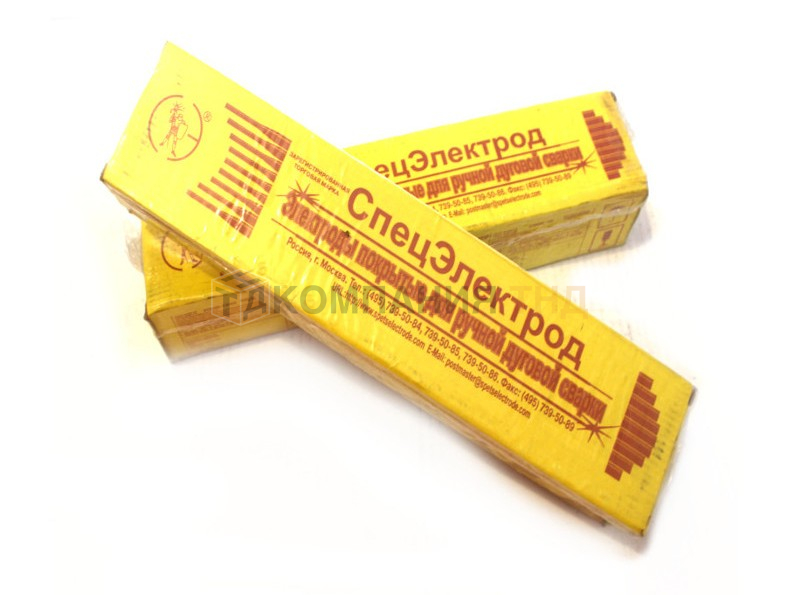

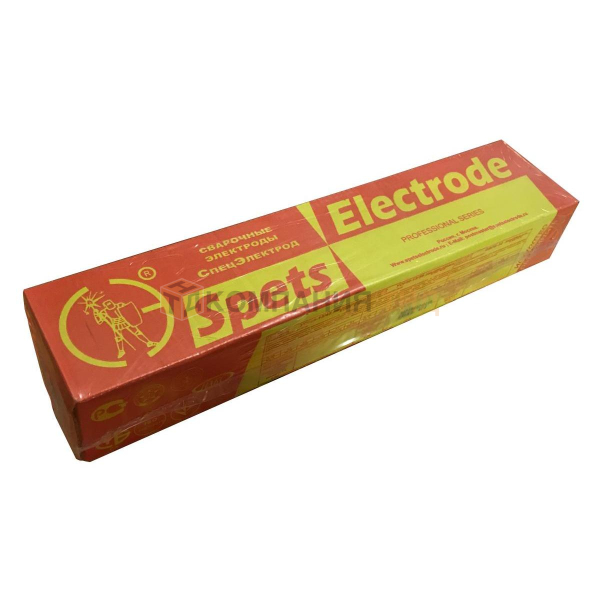

Электроды СпецЭлектрод ЦЛ-11

Описание сварочных электродов СпецЭлектрод ЦЛ-11 для сварки высоколегированных коррозионно стойких сталей
Сварочные электроды ЦЛ-11 предназначены для сварка изделий из коррозионно-стойких хромоникелевых сталей марок 12Х18Н10Т, 12Х18Н9Т, 08Х18Н12Т, 08Х18Н12Б и им подобных, когда к металлу шва предъявляют жесткие требования стойкости к межкристаллитной коррозии. Сварка во всех пространственных положениях шва постоянным током обратной полярности.
Условное обозначение сварочных электродов ЦЛ 11
Э-08Х20Н9Г2Б-ЦЛ-11-Æ-ВД | ГОСТ 9466-75, ГОСТ 10052-75 |
Е-2005-Б20 |
Характеристика электродов ЦЛ 11
- Покрытие электродов – основное.
- Коэффициент наплавки ЦЛ-11 – 11,0 г/А·ч.
- Производительность наплавки (для диаметра 4,0 мм) – 1,5 кг/ч.
- Расход электродов на 1 кг наплавленного металла электродов ЦЛ-11 – 1,7 кг.
Особые свойства сварочных электродов ЦЛ 11
Обеспечивает получение металла шва, стойкого к межкристаллитной коррозии при испытаниях по методу АМУ ГОСТ 6032-89 без провоцирующего отпуска. Содержание ферритной фазы в наплавленном металле 2,5-10% (типичное 6,1%). Прокалка электродов ЦЛ-11 перед сваркой: 190-210°С; 1 ч.
Типичные механические свойства металла шва сварочных электродов ЦЛ-11
Временное Сопротивление, МПа |
Предел текучести, Мпа |
Относительное Удлинение, % |
Ударная вязкость, Дж/см2 |
660 | 420 | 34 | 120 |
Типичный химический состав наплавленного металла, %, Электроды ЦЛ-11
C | Mn | Si | Ni | Cr | Nb | S | P |
0,1 | 1,8 | 0,53 | 9,8 | 20,8 | 0,99 | 0,011 | 0,02 |
Геометрические размеры и сила тока при сварке электродами сварочными ЦЛ-11
Диаметр, мм электродов |
Длина, мм ЦЛ-11 |
Ток, А ЦЛ-11 |
2 | 290 | 30 – 55 |
2,5 | 290 | 40 – 65 |
3 | 340 | 50 – 90 |
4 | 350 | 110 – 150 |
5 | 440 | 120 – 180 |
