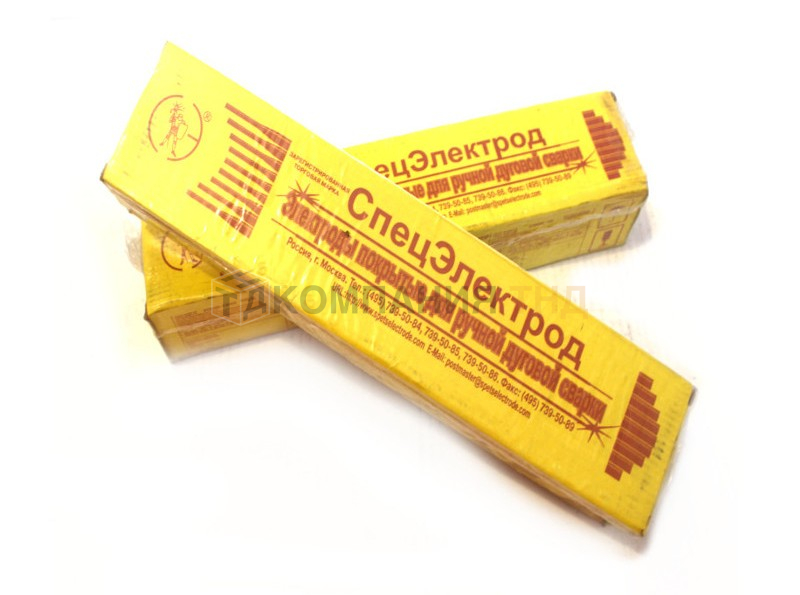

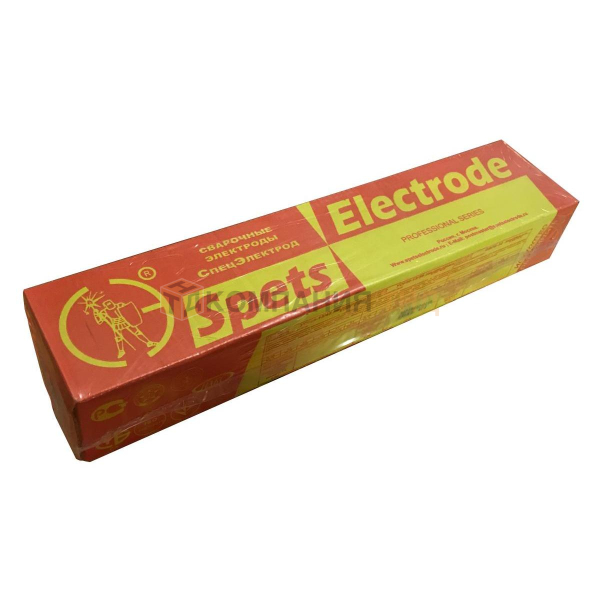

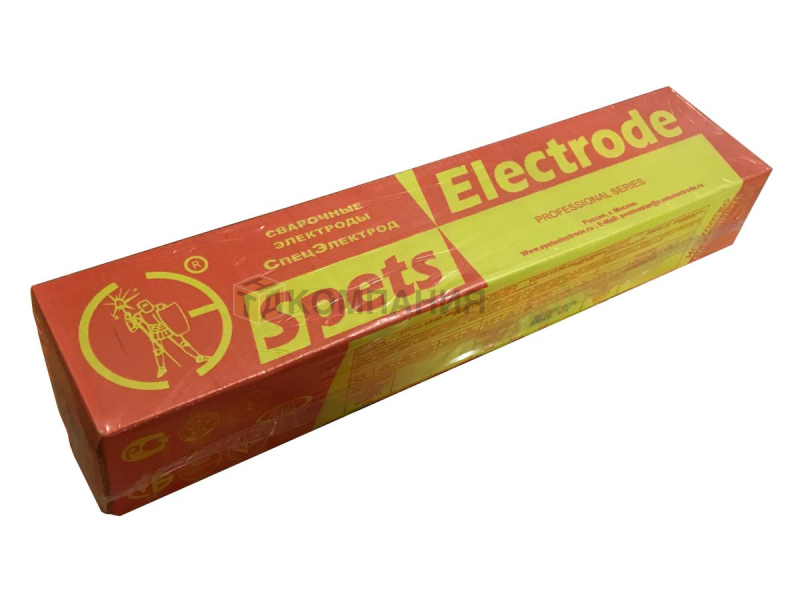

Электроды СпецЭлектрод ЦЛ-39

Описание сварочных электродов СпецЭлектрод ЦЛ-39 для сварки легированных теплоустойчивых сталей
Сварочные электроды ЦЛ 39 предназначены для сварки элементов поверхностей нагрева котлоагрегатов, а также корневых стыков швов стыков толстостенных трубопроводов из теплоустойчивых сталей перлитного класса марок 12Х1МФ и 15Х1М1Ф, работающих при температуре до 585°С. Сварка во всех пространственных положениях шва постоянным током обратной полярности.
Условное обозначение сварочных электродов ЦЛ 39
Э-09Х1МФ-ЦЛ-39-2,5-ТГ | ГОСТ 9466-75, ГОСТ 9467-75 |
Е-27-Б20 | ОСТ 24.948.01-90 |
Характеристика сварочных электродов ЦЛ 39
- Покрытие электродов – основное.
- Коэффициент наплавки ЦЛ 39 – 9,5 г/А·ч.
- Производительность наплавки – 0,9 кг/ч.
- Расход электродов на 1 кг наплавленного металла – 1,6 кг.
Технологические особенности сварки электродами ЦЛ 39
Сварочные электроды ЦЛ-39 предназначены для сварки стыков труб поверхностей нагрева с толщиной стенки до 6 мм можно выполнять без предварительного подогрева. Сварку производят только на короткой длине дуги. Прокалка электродов ЦЛ 39 перед сваркой: 340-380°С; 1 ч.
Типичные механические свойства металла шва электродов после термообработки
Временное Сопротивление, МПа |
Предел текучести, МПа |
Относительное Удлинение, % |
Ударная вязкость, Дж/см2 |
560 | 480 | 20 | 120 |
Типичный химический состав наплавленного металла, % сварочных электродов ЦЛ 39
C | Mn | Si | Mo | Cr | V | S | P |
0,1 | 0,72 | 0,27 | 0,45 | 1,1 | 0,23 | 0,02 | 0,024 |
Геометрические размеры и сила тока при сварке сварочных электродов ЦЛ 39
Диаметр, мм электроды |
Длина, мм ЦЛ 39 |
Ток, А ЦЛ 39 |
2,5 | 300 | 50 – 100 |
