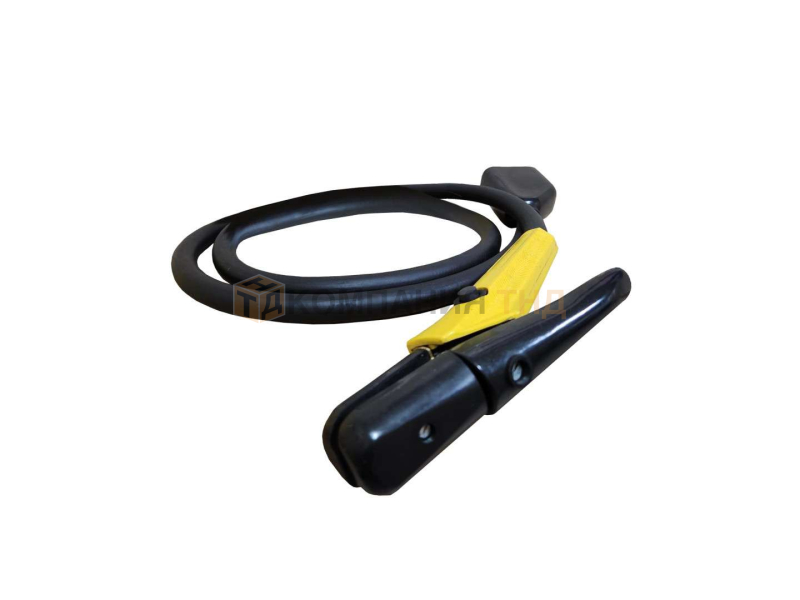

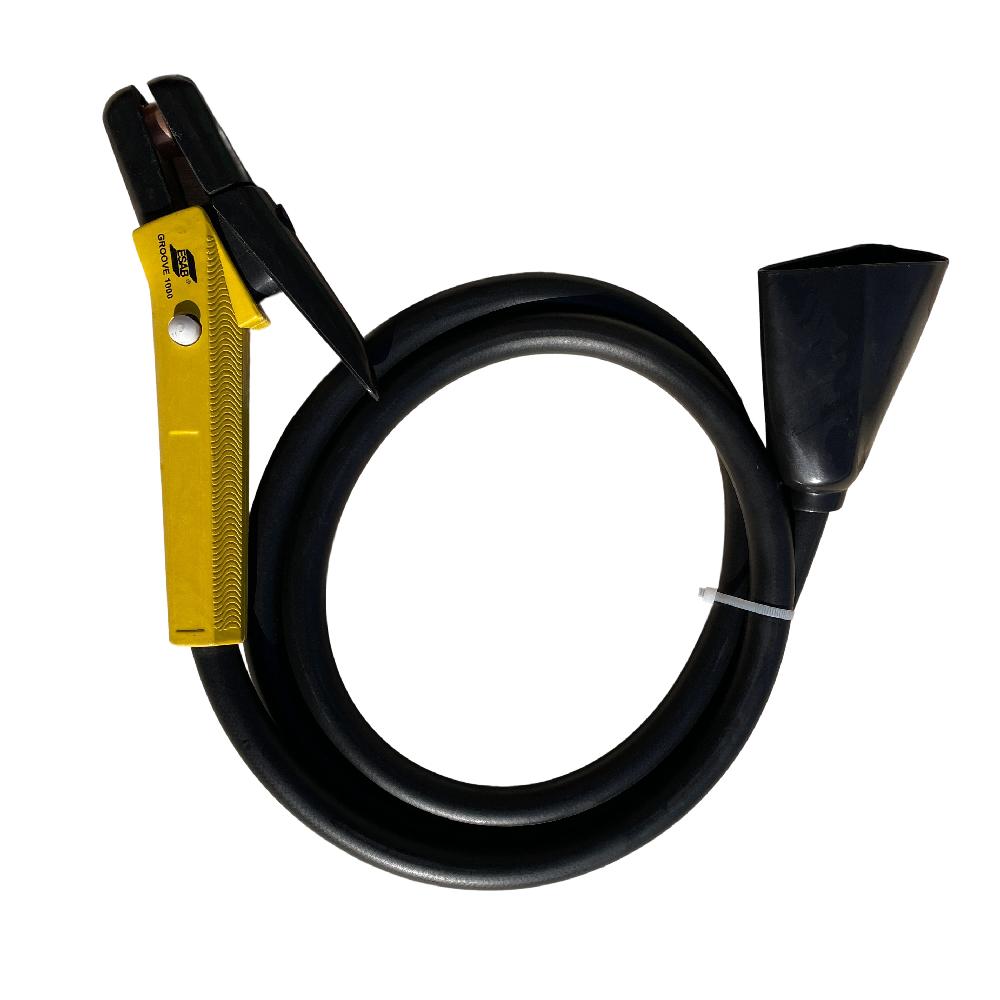

Строгач ESAB GROOVE 1000 Gouging Torch, 1000А (61081000)

Описание воздушно-дугового резака (строгача), GROOVE 1000, 1000А

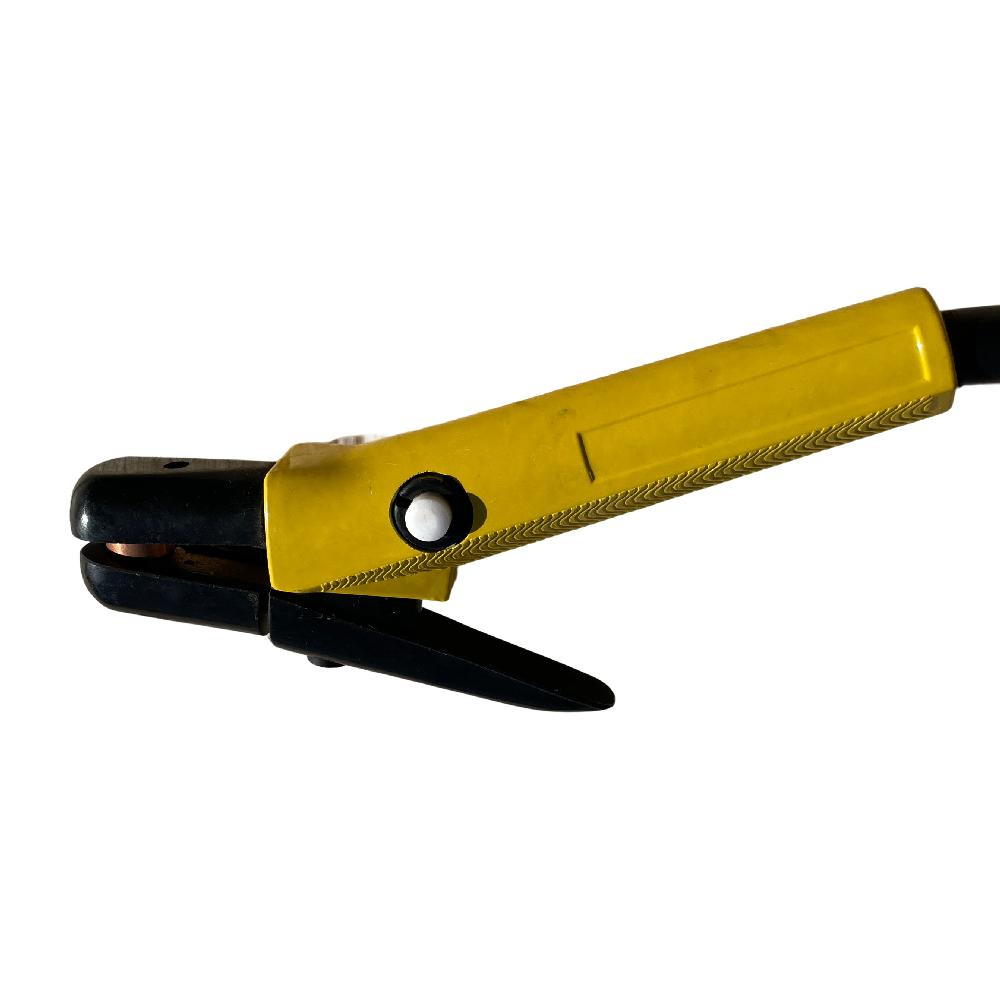

Строгач ESAB GROOVE 1000 Gouging Torch, 1000А. Артикул 61081000. Воздушно-дуговой резак используется для строжки пазов и канавок, удаления дефектов, образующихся при литье, обработки и подготовки швов, а также для резки металла и пробивки отверстий в металлических изделиях. Строгач предназначен для работы с угольными электродами круглого или прямоугольного сечения.Строгач используется совместно с мощными сварочными аппаратами, где максимальный сварочный ток от 300 Ампер и выше, компрессорами с рабочим давлением 6–10 бар, и обеспечивающими (совместно с ресивером или без него) необходимый расход воздуха. Строгач состоит из специального электрододержателя, сварочного кабеля и воздушного шланга. Воздушный шланг подключается к компрессору или к системе подачи сжатого воздуха. Сварочный кабель подключается к сварочному аппарату. Изоляция крепления осуществляется специальным чехлом.

Технические характеристики строгачей ESAB GROOVE

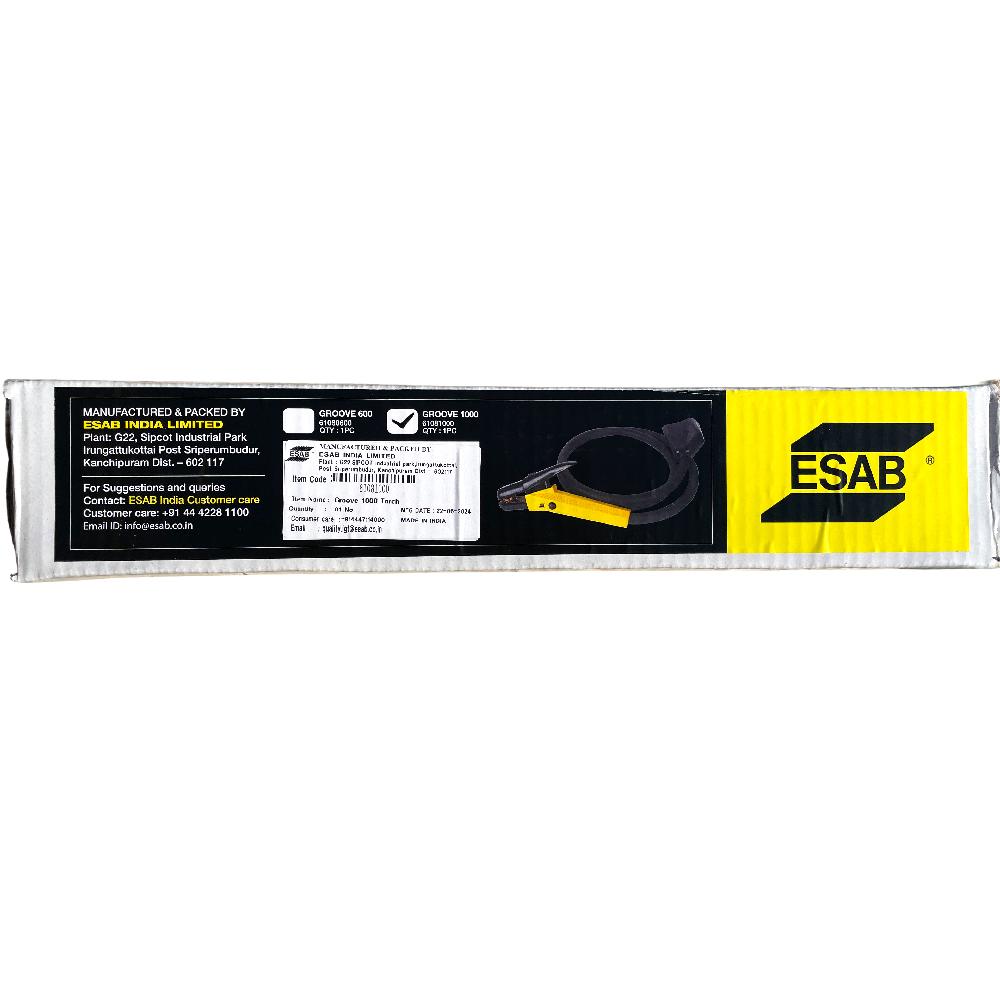

Комплект поставки

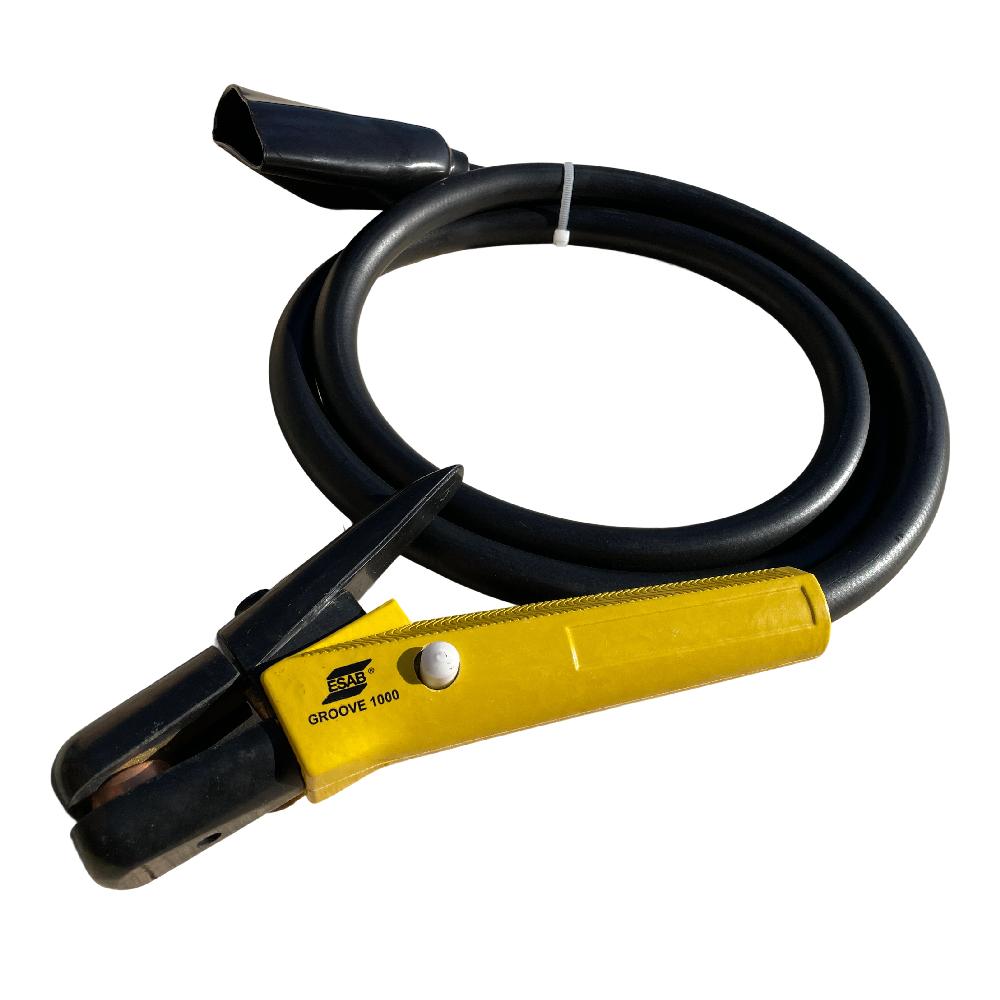

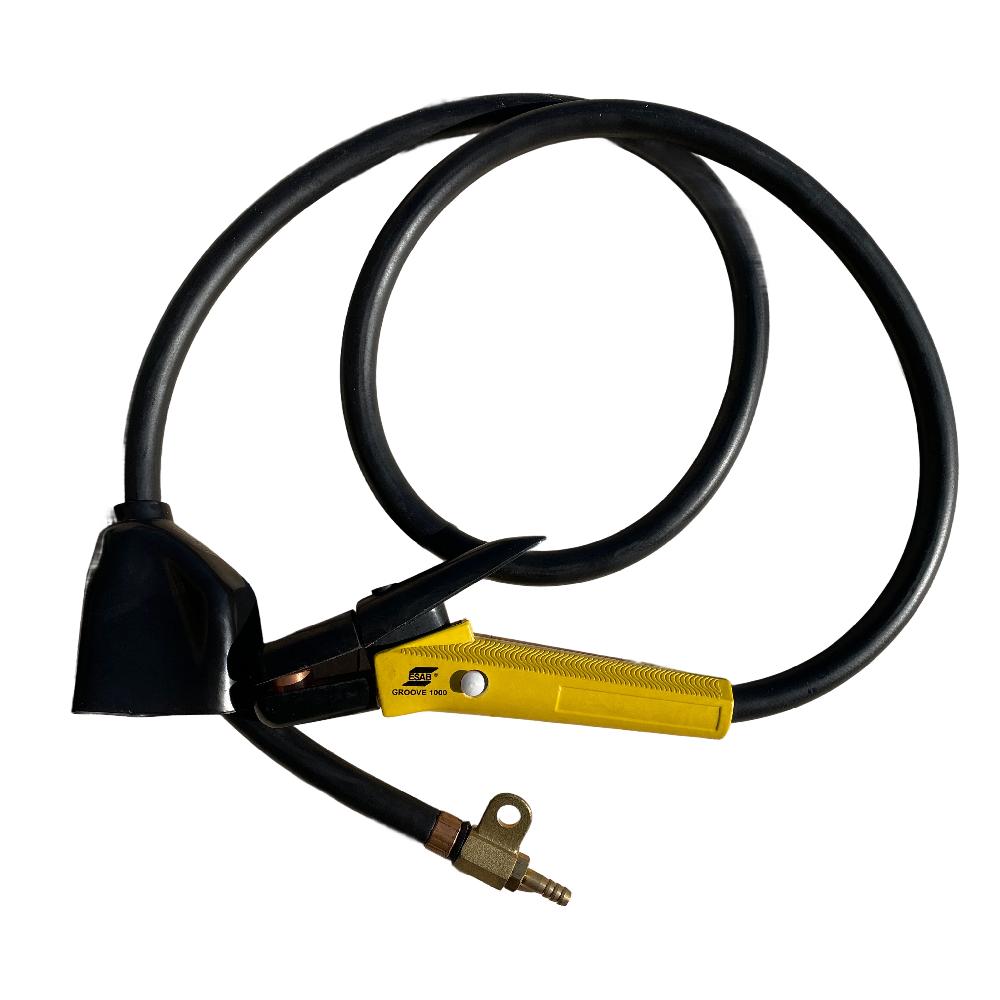

Строгач ESAB GROOVE 1000 Gouging Torch, 1000А с кабелем 2,1м

Области применения

Операции

• Удаление сварного шва
• Удаление прихваток
• Строжка обратной стороны шва
• Удаление дефектов
• Резка металла
• Удаление поверхностных дефектов (литье)
• Удаление литниковой системы и прибылей (литье)
• Пробивка отверстий

Предприятия

• Строительные металлоконструкции
• Мосты и сооружения
• Литейные производства
• ЖД транспорт (вагоны, путевые машины итд)
• Энергетическое машиностроение (турбины, реакторы, котлы, теплообменники)
• Судостроение (корпусные работы и насыщение) Землеройные машины, производство и ремонт Краностроение и ПТМ
• Внутренние участки по обслуживанию и ремонту на больших предприятиях
• Производство и ремонт сельхозтехники типа малых тракторов, почвообрабатывающих машин, плугов
• Горнодобывающее оборудование производство и обслуживание

Информация для заказа

Инструкция по эксплуатации на Ручной воздушно-дуговой резак (строгач) GROOVE 1000

Источник тока: Наиболее подходящим для использования будет источник постоянного тока с падающей вольт-амперной характеристикой (CC), используемый с обратной полярностью (электрод подключен к положительной клемме). Можно использовать источники переменного тока, имеющие также падающую вольт-амперную характеристику (CC), но со специальными электродами переменного тока. Источник питания обязательно должен иметь падающую вольт-амперную характеристику (CC), в противном случае, случайное прикосновение электрода к заготовке вызовет сильный скачок тока, достаточный для «взрыва» кончика электрода. Это нарушит работу и приведет к накоплению углерода в металле. Поскольку напряжение дуги может быть достаточно высоким (до 50 В), напряжение холостого хода источника питания должно быть более 60 В.

Сжатый Воздух

Резак обычно работает либо с заводской линией подачи сжатого воздуха от компрессора, либо с отдельной подачей баллонного газа. Давление подачи воздуха из линии от компрессора будет до 7 бар, при использовании баллона ограничено примерно в 2,5 бара. Наличие достаточного потока воздуха для удаления расплавленного металла обеспечит правильный процесс и охлаждение резака. Нет никаких преимуществ в использовании более высокого давления или расхода воздуха.

Науглероживание Поверхности

Хотя углерод и улавливается расплавленным металлом, поток воздуха удаляет богатый углеродом металл из канавки, оставляя лишь минимальное загрязнение боковых стенок. Однако неправильная техника строжки или недостаточный поток воздуха приведут к скоплению углерода с риском металлургических проблем, например, высокой твердости и даже растрескиванию.

Типовые режимы воздушно-дуговой резки

Процесс Работы

Строжка начинается с касания кончиком электрода поверхности заготовки для зажигания дуги. В отличие от ручной дуговой сварки (ММА), кончик электрода не отодвигается назад для установления длины дуги, так как расплавленный металл под концом электрода сразу же сдувается потоком воздуха. Для эффективного снятия металла важно, чтобы поток воздуха был направлен на дугу снизу от электрода, и проходил под кончиком электрода, выдувая расплавленный дугой металл. Ширина канавки определяется диаметром электрода, а глубина определяется углом электрода к заготовке и скоростью перемещения. Относительно высокие скорости перемещения возможны при использовании малого угла электрода, в результате чего получается неглубокая канавка. Большой угол электрода приводит к образованию глубокой канавки и требует более низкой скорости движения. Электрод, расположенный с большим углом, может привести к загрязнению углеродом поверхности металла канавки.

Колебание электрода по кругу или по ограниченной траектории во время строжки может значительно увеличить ширину строжки. Это полезно для устранения дефектов сварного шва или дефектов металла, которые шире самого угольного электрода. Однако важно, чтобы ширина колебания не превышала в четыре раза диаметр электрода. Поверхность для строжки должна быть относительно свободна от окисленного металла и может считаться готовой к сварке без дополнительной подготовки. Правку шлифовкой боковых стенок разделки следует производить, если образовался богатый углеродом слой. Кроме того, обработка шлифованием или другим одобренным методом будет необходима при работе с чувствительными к растрескиванию материалами, такими как высокопрочная низколегированная сталь.

• Всегда соблюдайте технику безопасности
• Используйте защиту органов зрения и слуха при работе со строжкой

Основные характеристики

• Максимальный рабочий ток: 1000 Ампер
• Круглый электрод, до: 12 x 355 мм
• Прямоугольный электрод, до: 6 x 20 x 355 мм
• Максимальное открытие токоподводов: 3/8" (9,5 мм)
• Сжатый воздух: 600 л/мин при 5,5 бар

Описание процесса

Воздушно-дуговая резка (строжка) работает следующим образом. Между концом угольного электрода и заготовкой возникает электрическая дуга. Металл расплавляется, и высокоскоростная струя воздуха сдувает расплавленный металл, оставляя чистую канавку. Этот процесс прост в применении (с использованием того же оборудования, что и сварка ММА), имеет высокую скорость удаления металла, а профиль строжки можно точно контролировать. Недостатки заключаются в том, что струя воздуха выбрасывает расплавленный металл на довольно большое расстояние, а из-за больших токов (до 2000 А) и высокого давления воздуха (от 5,5 до 7 бар) может быть очень шумно.

Применение

• Строжка корня шва с обратной стороны
• Удаление поверхностных и внутренних дефектов
• Удаление лишнего металла сварного шва
• Подготовка скоса кромки к сварке

Электроды

Электрод представляет собой графитовый (угольный) стержень с медным покрытием для уменьшения эрозии электрода. Диаметр электрода подбирается в зависимости от необходимой глубины и ширины канавки. Резку можно точно контролировать, а количество шлака сведено к минимуму.

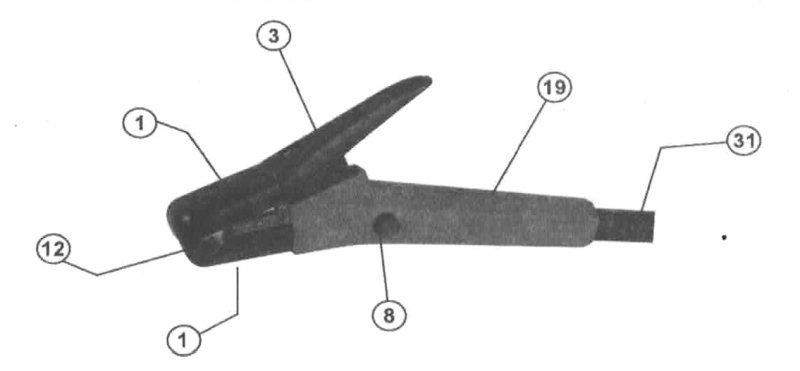

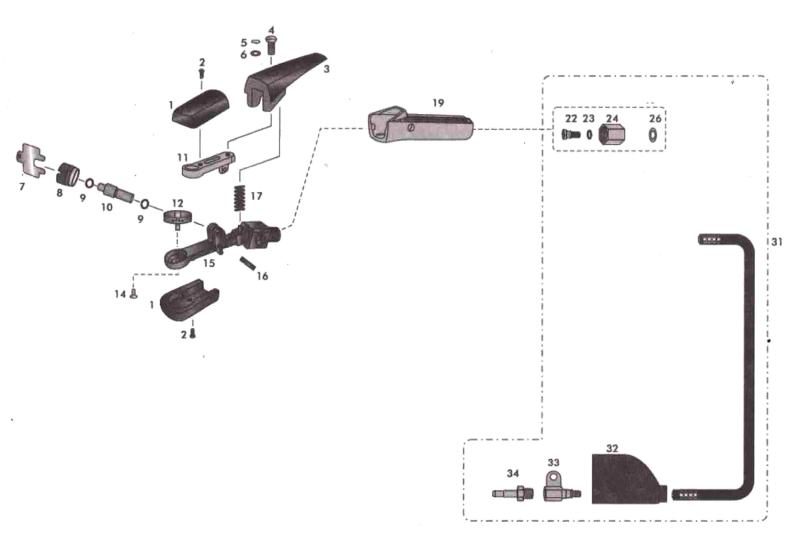

Запасные части

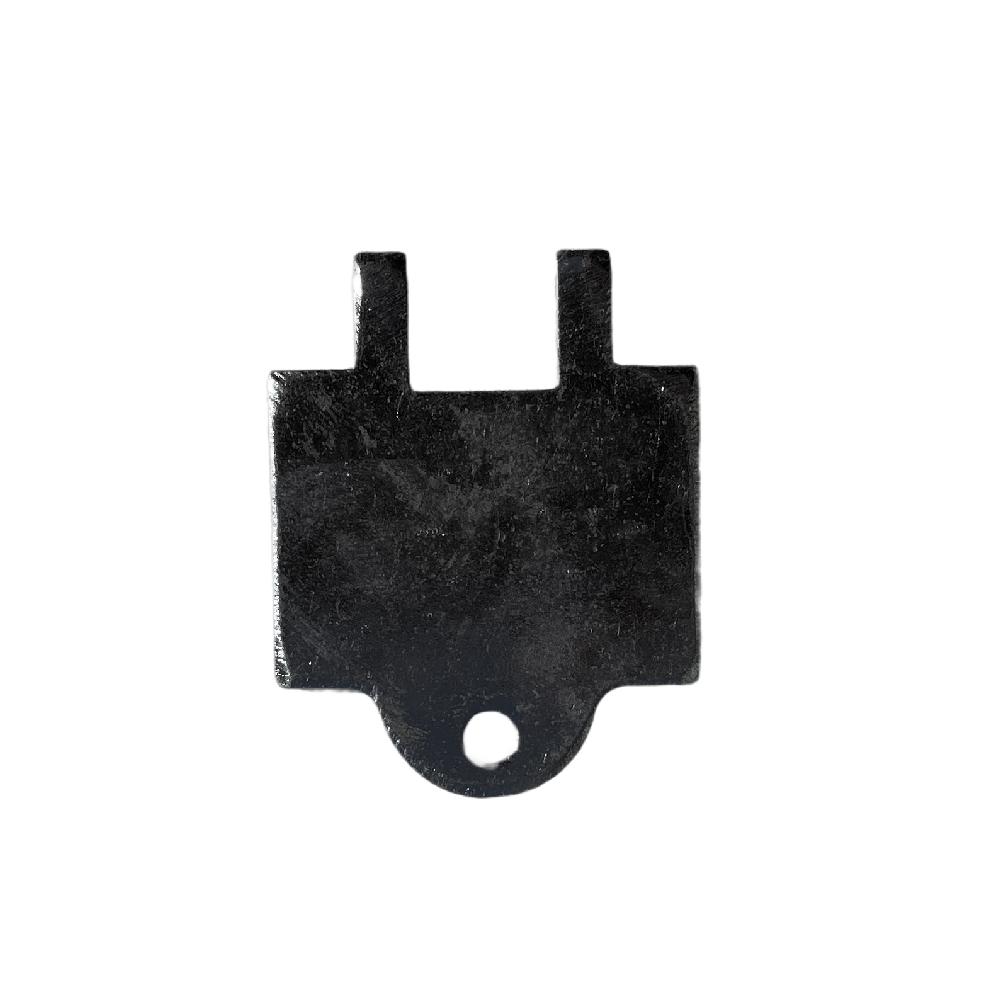

• 1 - Нижний и верхний изолятор
• 3 - Изолированный рычаг
• 8 - Клапан
• 12 - Токоподвод с соплом
• 19 - Рукоятка
• 31 - Кабель

Части No.1, 8 и 12 являются расходниками, пожалуйста, проверяйте их и меняйте при необходимости.
