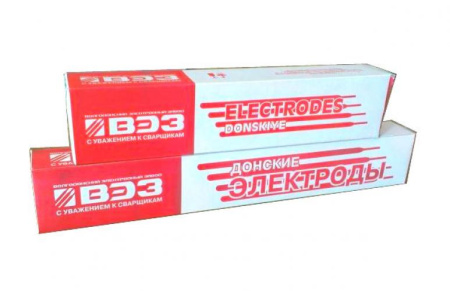

Электроды ВЭЗ ЭА-400/10Т
Электроды сварочные ЭА-400/10Т для сварки коррозионно-стойких хромоникелевых и хромоникелемолибденовых сталей
Сварка оборудования из коррозионно-стойких хромоникелевых и хромоникелемолибденовых сталей марок 08Х18Н10Т, 08Х18Н12Т, 10Х17Н13М2Т, 10Х17Н13М2Т и им подобных, работающего в агрессивных средах при температуре до 350°С, когда к металлу шва предъявляют требования стойкости к межкристаллитной коррозии. Сварка во всех пространственных положениях шва постоянным током обратной полярности. Особые свойства электродов ЭА 400/10Т: Обеспечивают получение металла шва, стойкого к межкристаллитной коррозии при испытаниях по методам АМ и АМУ ГОСТ 6032-89. Содержание ферритной фазы в наплавленном металле 2-8%. Технологические особенности сварки электродами ЭА 400/10Т: Сварку производят без последующей после сварки термической обработки. Прокалка перед сваркой: 120-150°С; 1 ч.
| AWS | E317-15 |
| ISO | E19.12.3B20 |
| DIN | E 19.12.3.B20 |
Условное обозначение электродов ЭА 400/10Т
| ЭА-400/10Т-Æ-ВД |
ГОСТ 9466-75, ОСТ 5.9244-87, ОСТ 5Р.9370-81 |
| Е-Б20 |
Характеристика электродов ЭА 400/10Т
- Покрытие – основное.
- Коэффициент наплавки – 12,0 г/А·ч.
- Производительность наплавки (для диаметра 4,0 мм) – 1,6 кг/ч.
- Расход электродов на 1 кг наплавленного металла – 1,8 кг.
Типичные механические свойства металла шва
|
Временное сопротивление sв, МПа |
Предел текучести sт, МПа |
Относительное удлинение d5, % |
Ударная вязкость aн, Дж/см2 |
| ³ 540 | ³ 340 | ³ 25 | ³ 90 |
Типичный химический состав наплавленного металла, %
| C | Mn | Si | Mo | Ni | Cr | V | S | P |
| 0,07 | 2,2 | 0,5 | 2,8 | 10,5 | 18,1 | 0,58 | 0,02 | 0,025 |
Геометрические размеры и сила тока при сварке
| Диаметр, мм | Длина, мм | Ток, А |
| 2 | 300 | 30 – 60 |
| 2,5 | 300 | 40 – 80 |
| 3 | 300 | 60 – 110 |
| 4 | 340 | 100 – 160 |
| 5 | 350 | 120 – 180 |
