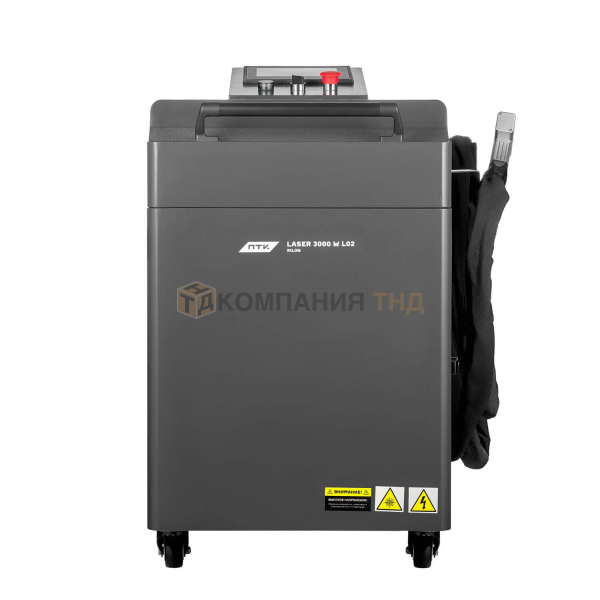

Аппарат лазерной сварки ПТК RILON LASER 3000 W L02 (005.700.002)

Описание аппарата лазерной сварки ПТК RILON LASER 3000 W L02

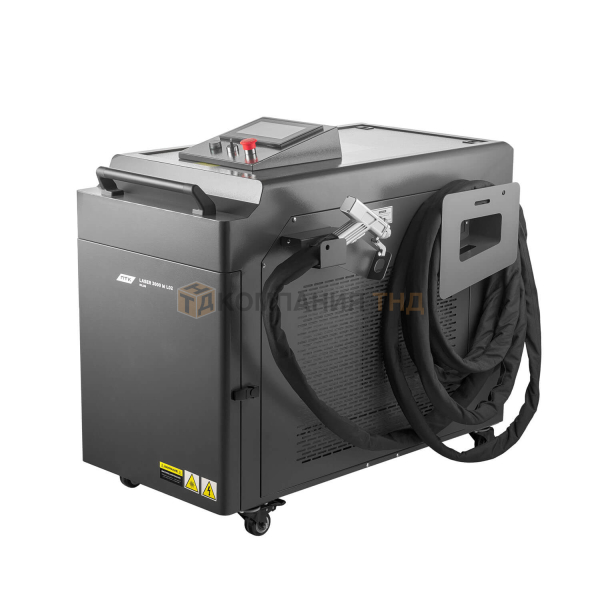

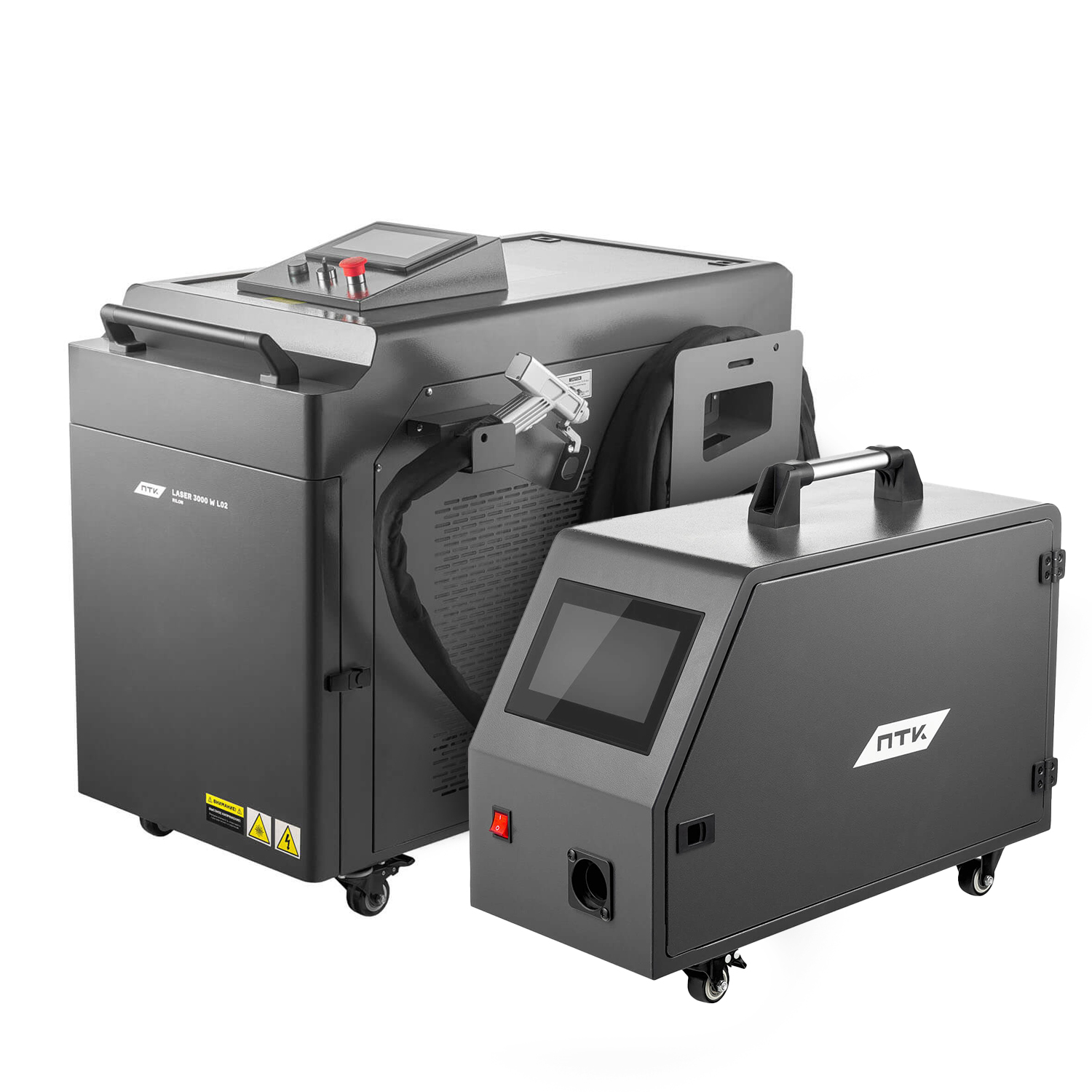

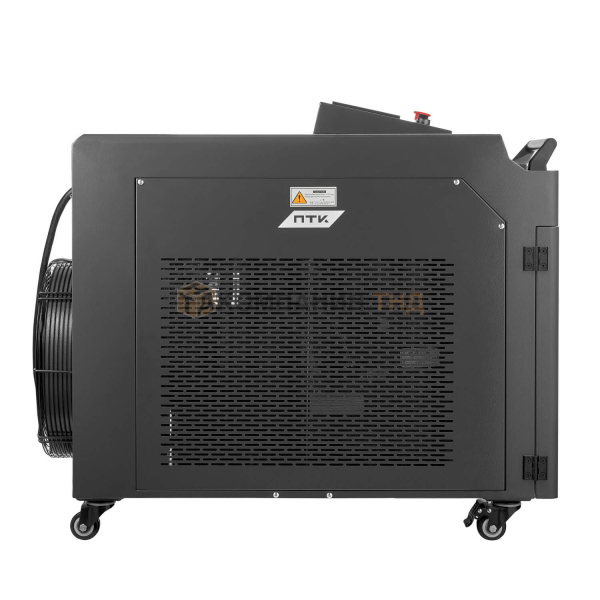

ПТК RILON LASER 3000 W L02 – флагманская новинка в линейке сварочных аппаратов ПТК. Это аппарат для ручной лазерной сварки, резки и очистки металлов. Лазерная установка оснащена оригинальным оптоволоконным лазером, что гарантирует около 100 000 часов круглосуточной эксплуатации без ухудшения качественных показателей сварки, резки и очистки металлов. Лазерная установка состоит из комбинированного блока, в котором размещены оптоволоконный лазер, блок жидкостного охлаждения (чиллер) с контроллером управления, система управления лазерным излучением, ручной лазерной сварочной головки и выносным блоком подачи сварочной проволоки.

Аппарат сваривает металлы толщиной от 0,5 до 6,0 мм, создавая швы разной сложности. Это могут быть сварка внахлест, стыковые соединения, внутренние и внешние углы. С помощью различных сопел можно подавать сварочную проволоку диаметром от 0,8 до 1,6 мм или варить без присадочной проволоки. Устройство применяется для сварки алюминиевых, стальных, нержавеющих, медных и медно-оловянных конструкций.

Аппарат используют для удаления коррозии, масла, грязи, краски и других загрязнений с металлических поверхностей. Лазер нагревает слой ржавчины, и она отслаивается. Чистый металл отражает излучение. Очистка — это дополнительная функция.Установка может выполнять лазерную резку металла в ручном режиме и автоматическом режиме в составе роботизированного комплекса. Функция резки является вспомогательной и не рекомендуется использовать ее в течение длительного времени.

Лазерная сварка с использованием оборудования ПТК RILON LASER 3000 W L02 обеспечивает минимальное термическое воздействие. Это делает сварной шов равномерным и эстетичным, снижая потребность в дополнительной зачистке поверхностей. Шов сохраняет свою форму и герметичность, без трещин и пор.При использовании оборудования для ручной лазерной сварки повышается скорость и качество работ. Максимальная скорость сварки до 120 мм/с, а скорость подачи сварочной проволоки до 600 см/мин. Лазерная установка требует мало расходных материалов и комплектующих, ЗИП из комплекта поставки гарантированно прослужат дольше и не будут требовать замены даже после длительной и интенсивной эксплуатации.

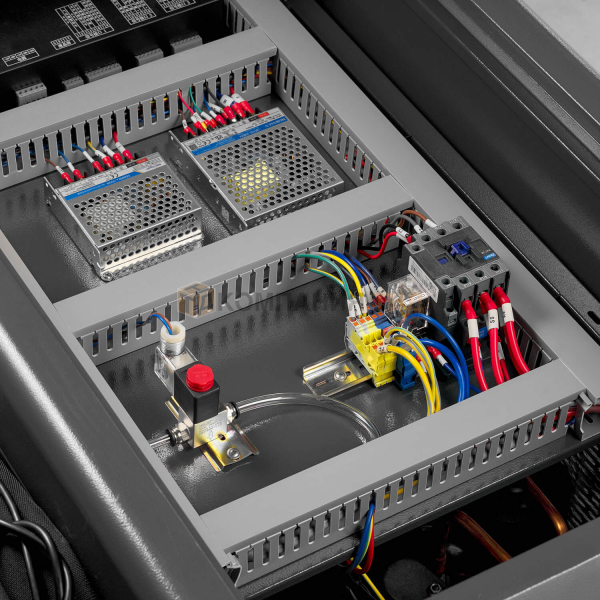

Универсальная лазерная система жидкостного охлаждения для ручной сварки оснащена функциями резки и очистки металлов. В ней объединены лазерный генератор, система управления и блок жидкостного охлаждения с контроллером. В комплект входит лазерная головка SUP23T с 10-метровым волоконным кабелем, выносной блок подачи проволоки и все необходимое для начала работы.

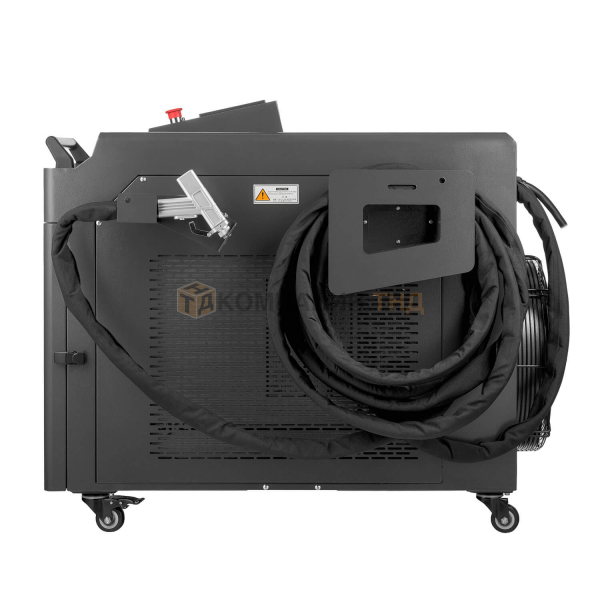

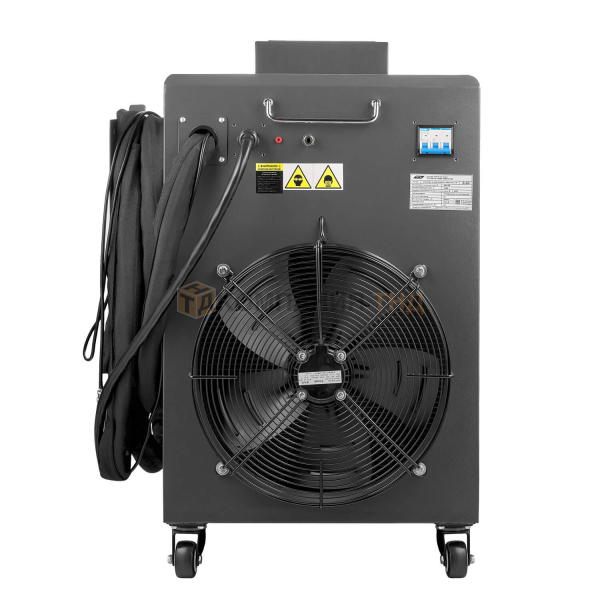

Лазерная установка оборудована оригинальным оптоволоконным генератором «Raycus», обеспечивающим до 100 000 часов непрерывной работы без ухудшения качества сварки и резки металлов.Оборудование с жидкостным охлаждением. Чиллер исключает перегрев лазерной головки и оптоволоконного кабеля при длительной и интенсивной эксплуатации оборудования. На задней панели лазерного источника размещен 1 мощный вентилятор для быстрого и эффективного охлаждения оборудования.

Внимание! Нельзя использовать воду в качестве охлаждающей жидкости для лазерного источника (чиллера). Применяйте только специальные жидкости на основе этиленгликоля, чтобы предотвратить замерзание системы охлаждения в лазерном генераторе.

Особенности лазерной установки ПТК RILON LASER 3000 W L02:

• Мощность источника лазерного излучения составляет 3000 Вт.

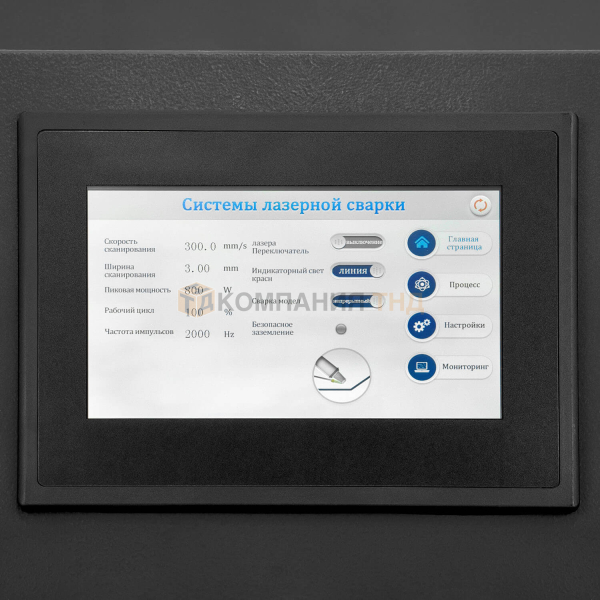

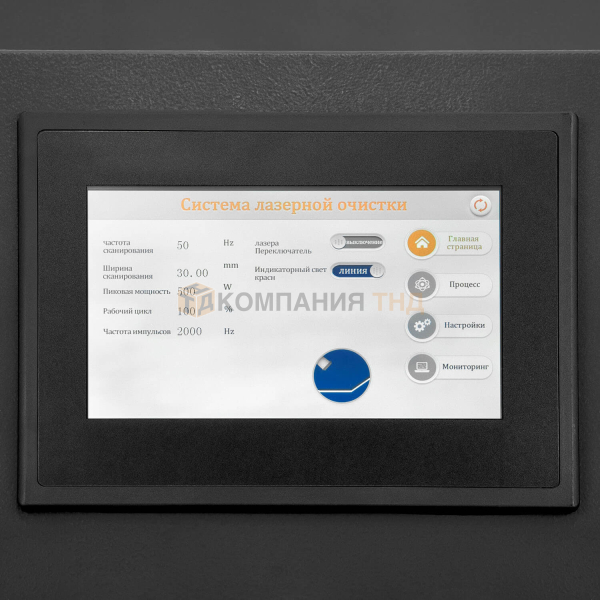

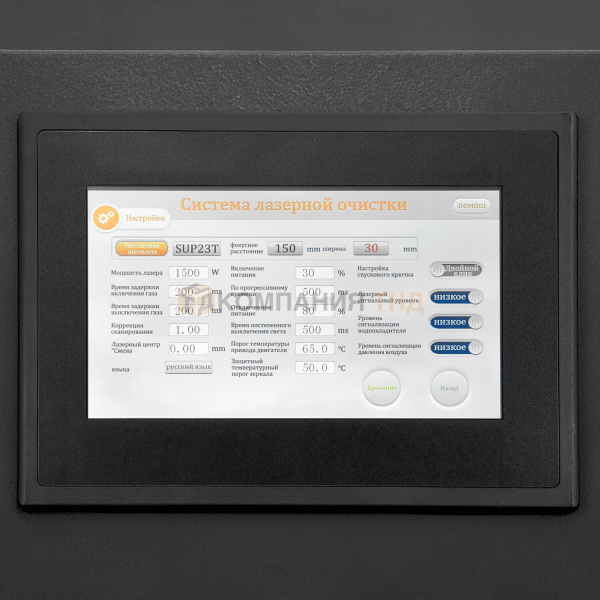

• Простая настройка оборудования за счет русскоязычного интерфейса на аппарате и подающем механизме, способствует быстрой настройке оборудования и подготовки его для сварки или резки.
• Высокая скорость сварки, вдвое превышающая скорость обычного сварочного оборудования для MIG/TIG сварки.
• Оборудование требует меньше расходных материалов, ЗИП и комплектующих. Сокращается время и расходы на подготовку металла к сварке и зачистку после.
• Качественный однородный и непрерывистый шов без дефектов, трещин и пор.
• Оборудование может сваривать металлы толщиной от 0,5 до 6 мм.
• Возможна сварка внутренних и внешних углов, сварка встык и внахлест.
• Специальный режим очистки позволяет удалять с металла ржавчину, оксидную пленку и следы побежалости со сварных швов. Аппарат можно использовать для удаления краски и защитных покрытий. Также оборудование может подготовить поверхность металла к проведению сварочных работ.
• Конструкция с жидкостным охлаждением. Чиллер эффективно охлаждает оборудование при длительной и интенсивной эксплуатации.
• Головка пистолета оснащена оригинальным оптоволоконным лазером (10 м). Сварочная головка подвижна и удобна в обращении, а на корпусе аппарата предусмотрено специальное крепление для нее.

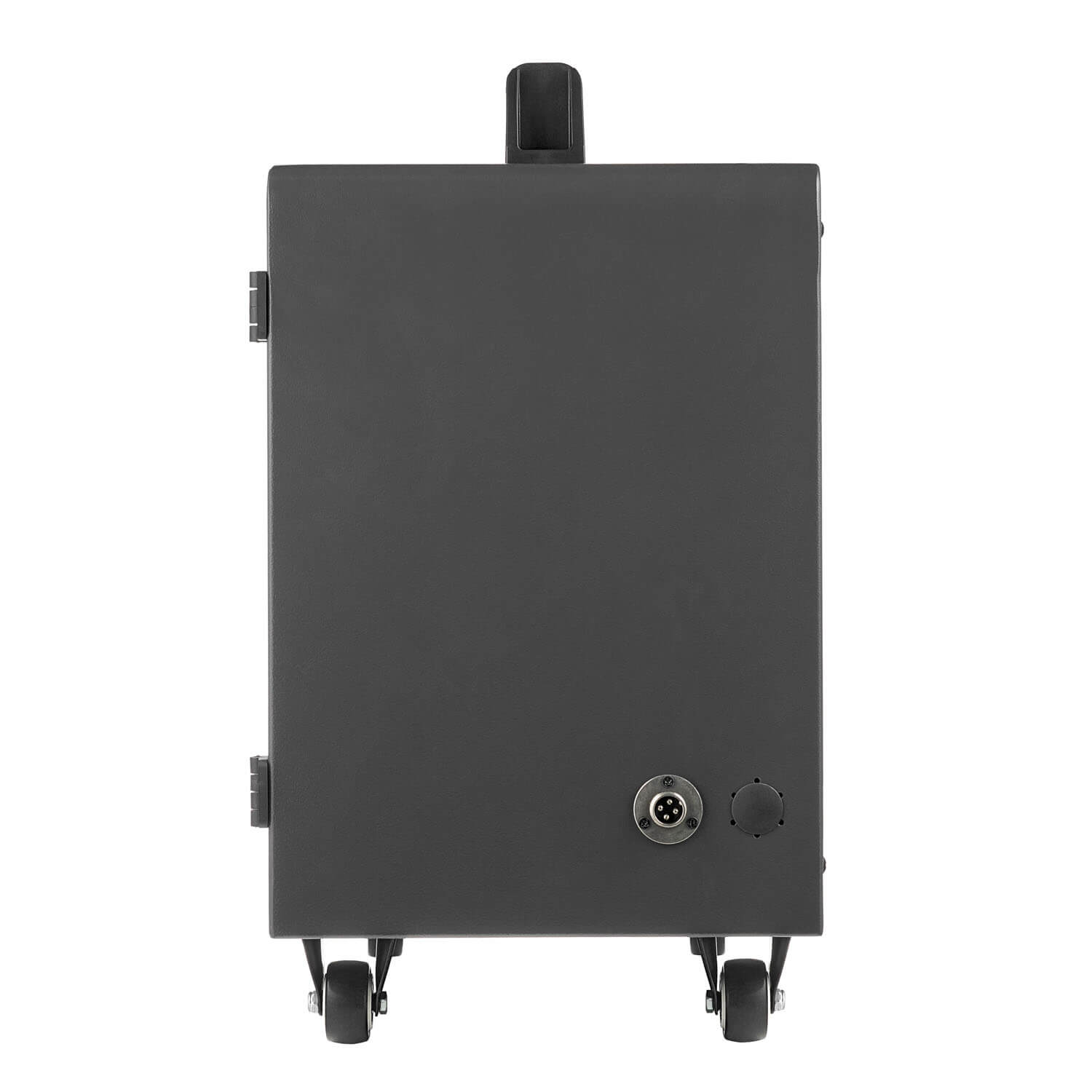

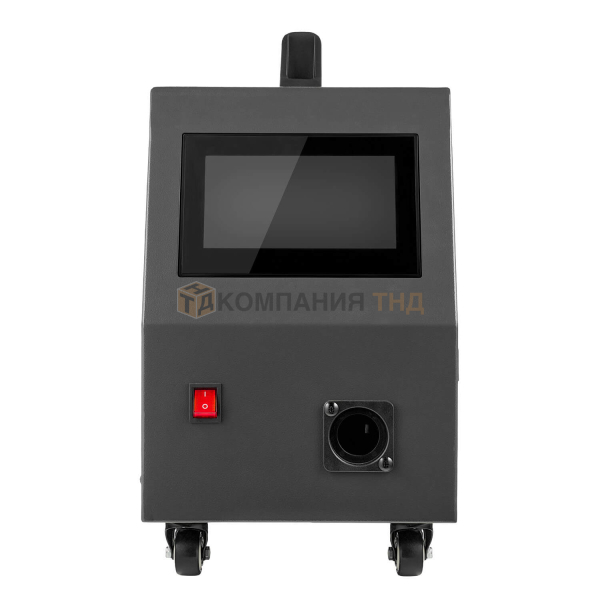

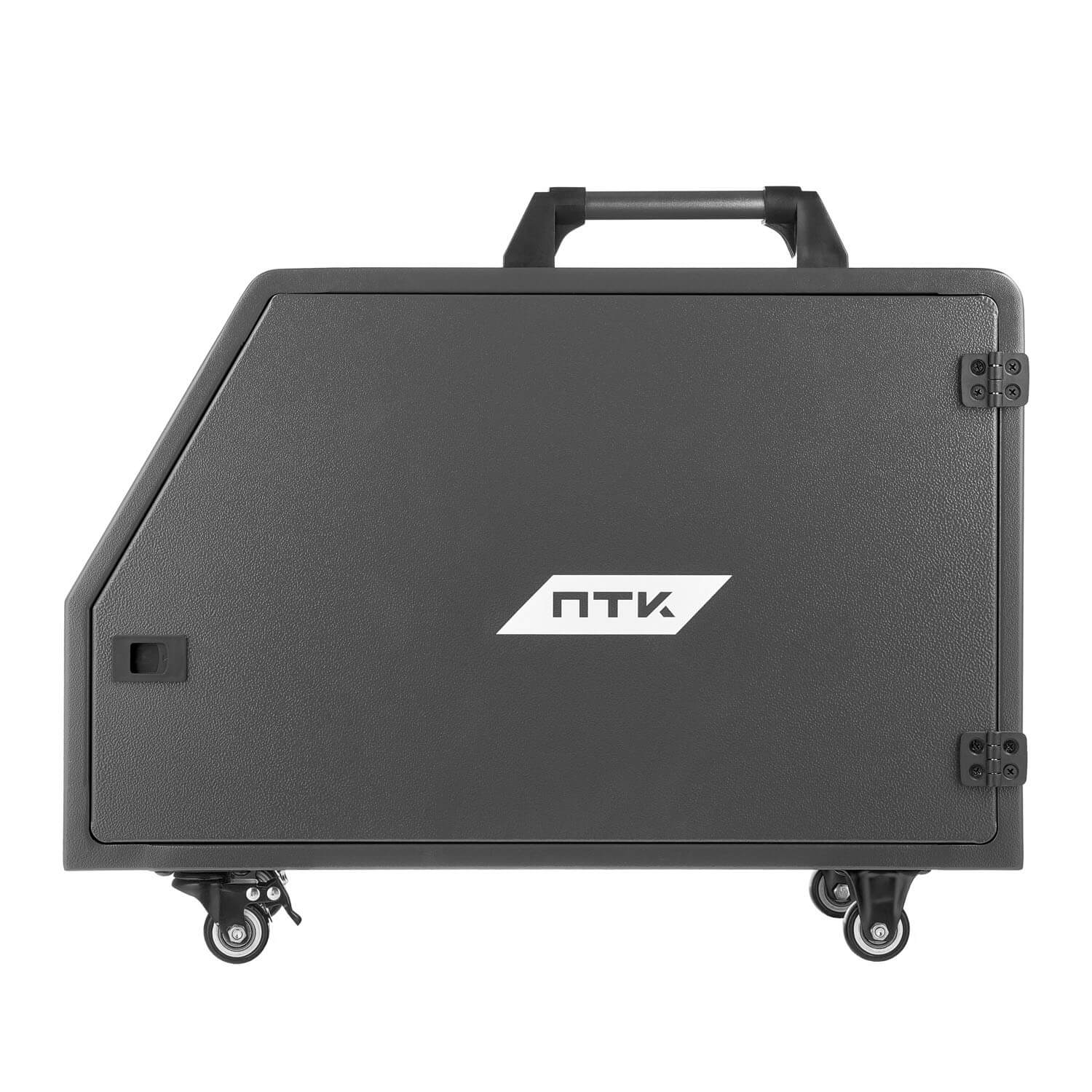

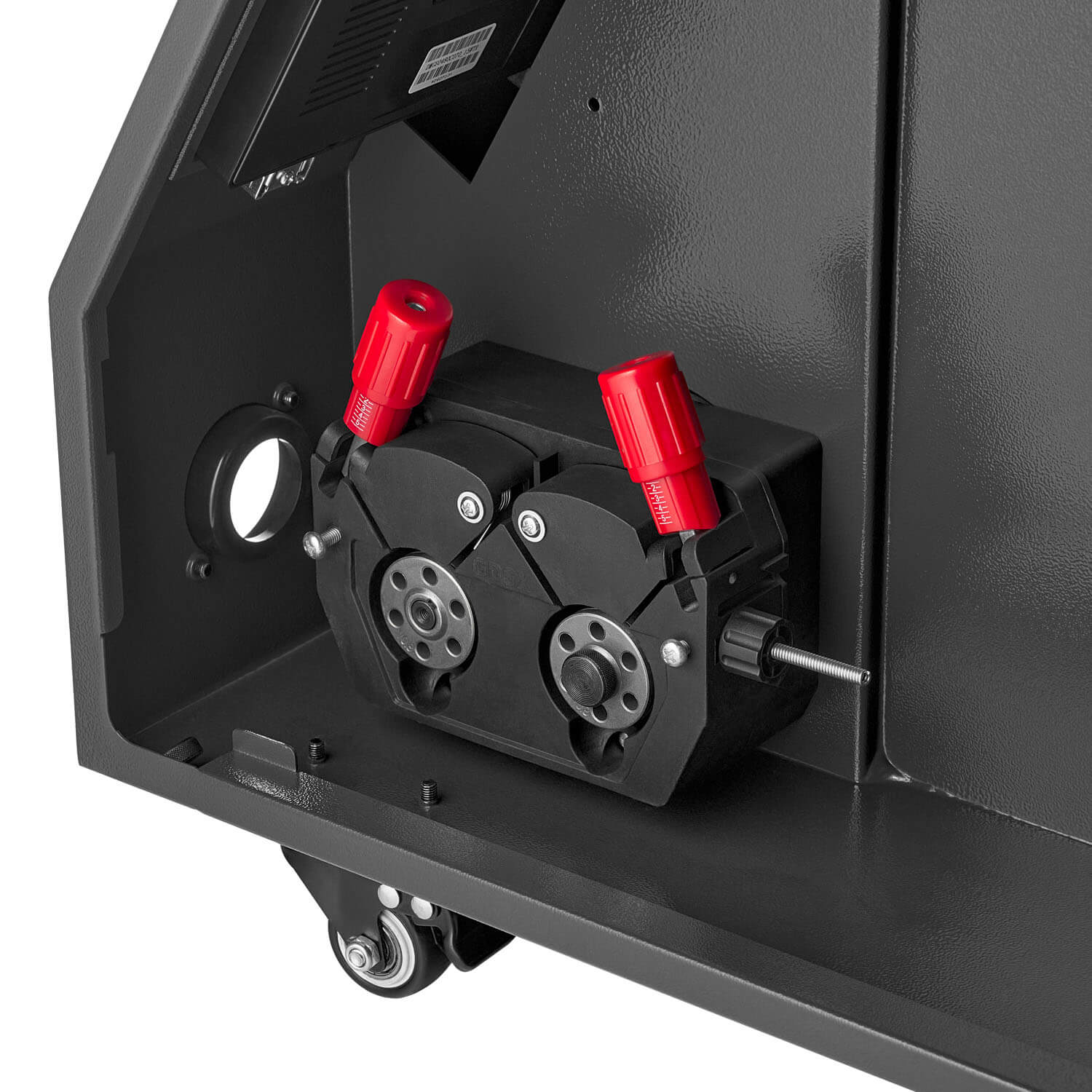

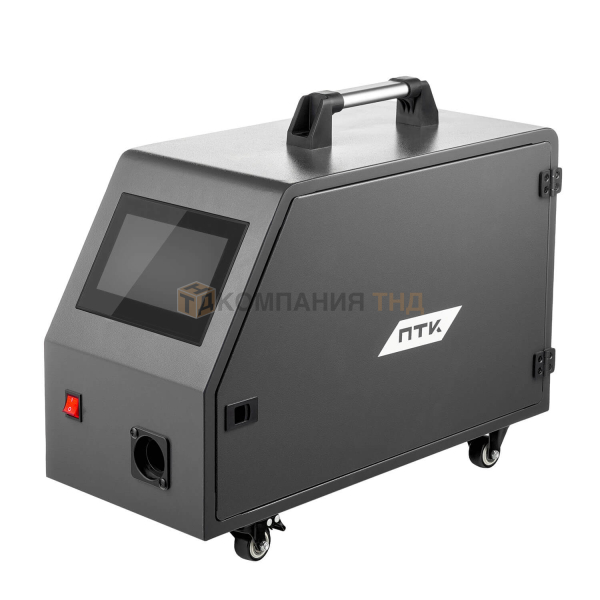

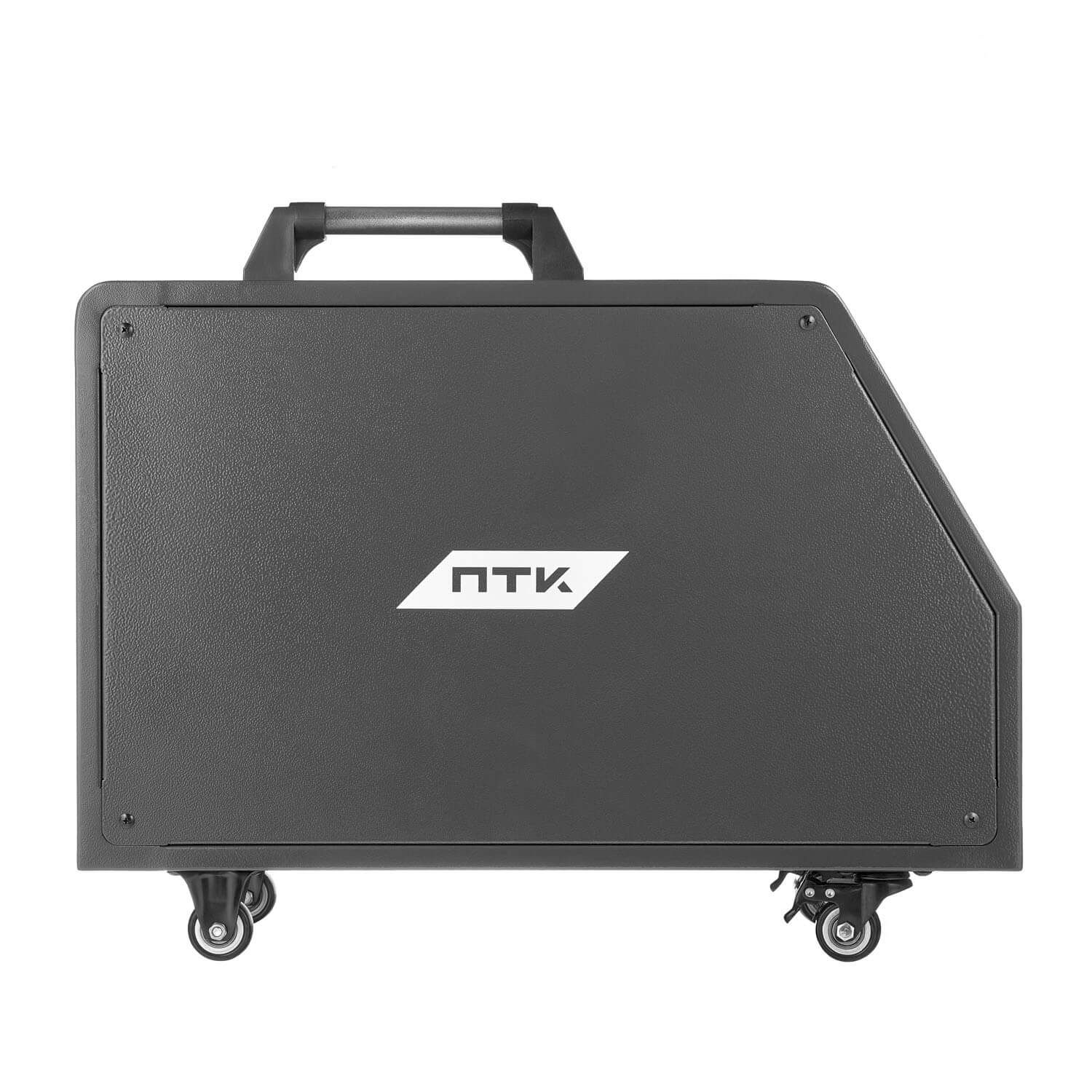

• Выносной блок подачи сварочной проволоки оснащен 4-х роликовым металлическим механизмом подачи проволоки. В блоке используются катушки с диаметром сердечника 52 мм типа D200 или типа D300.
• Предусмотрен функционал холостого прогона проволоки, время задержки подачи проволоки до и после сварочных работ для получения более качественного шва в самом начале и конце.
• Оборудование поставляется со всеми необходимыми комплектующими для комфортного быстрого старта.
• На лазерное оборудование ПТК RILON LASER 3000 W L02 предоставляется один год сервисной гарантии.

Комплектация:

• Аппарат для лазерной сварки ПТК RILON LASER 3000 W L02 в сборе со встроенным блоком водяного охлаждения (чиллер) с автоматической системой управления, лазерным источником «Raycus», лазерной головкой SUP23T, кронштейном под лазерную головку, оптоволоконным кабелем длиной 5–10м (настраивается пользователем), кабелем электропитания – 1 шт.
• Выносной блок подачи сварочной проволоки с 4-х роликовый металлическим механизмом подачи проволоки с установленными роликами 37х10х15 V 0,8–1,0 (2 шт.) – 1 шт.
• Кабель питания выносного механизма подачи проволоки – 1 шт.

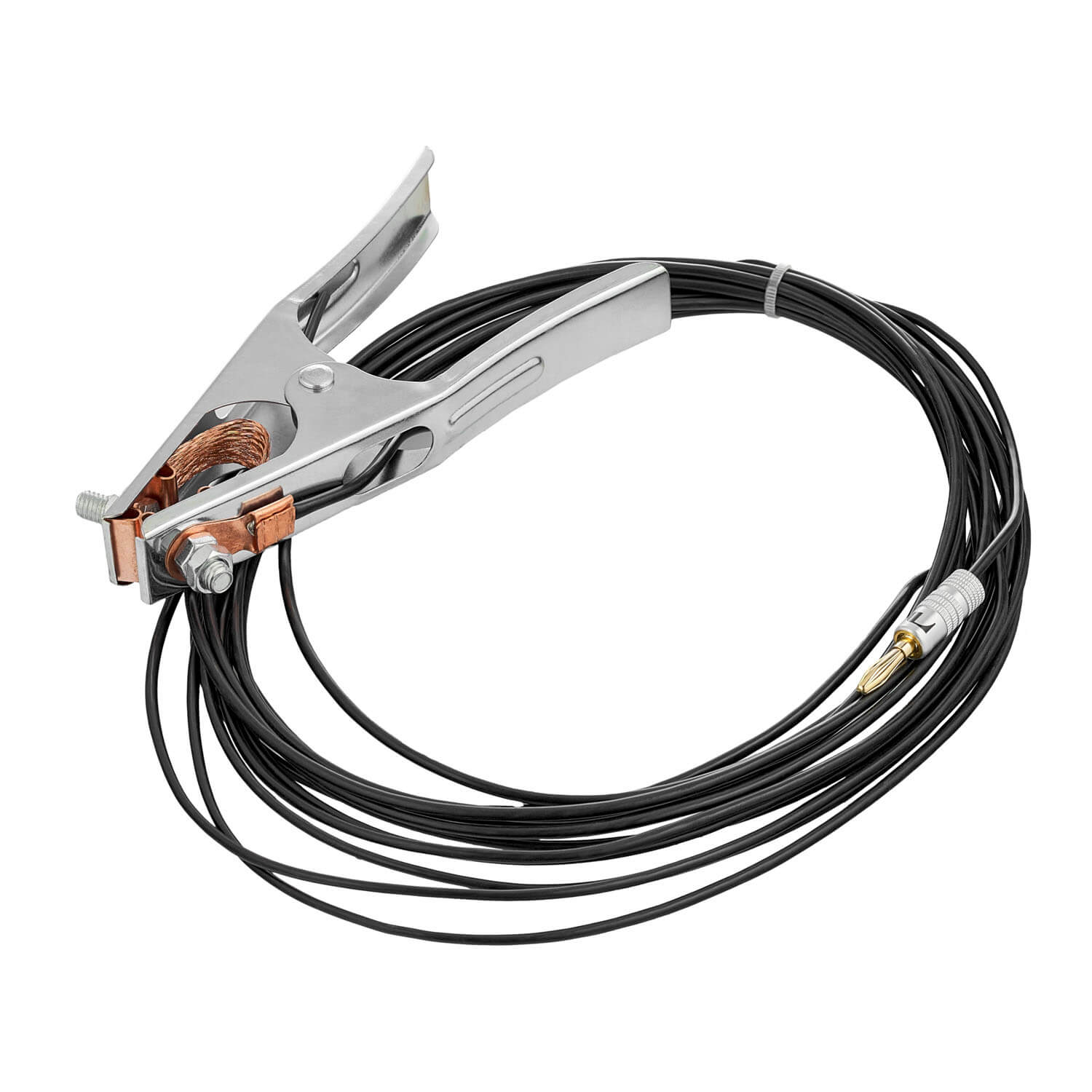

• Клемма заземления с кабелем в сборе – 1 шт.
• Кронштейн, держатель направляющего канала (установлен на головке) – 1 шт.

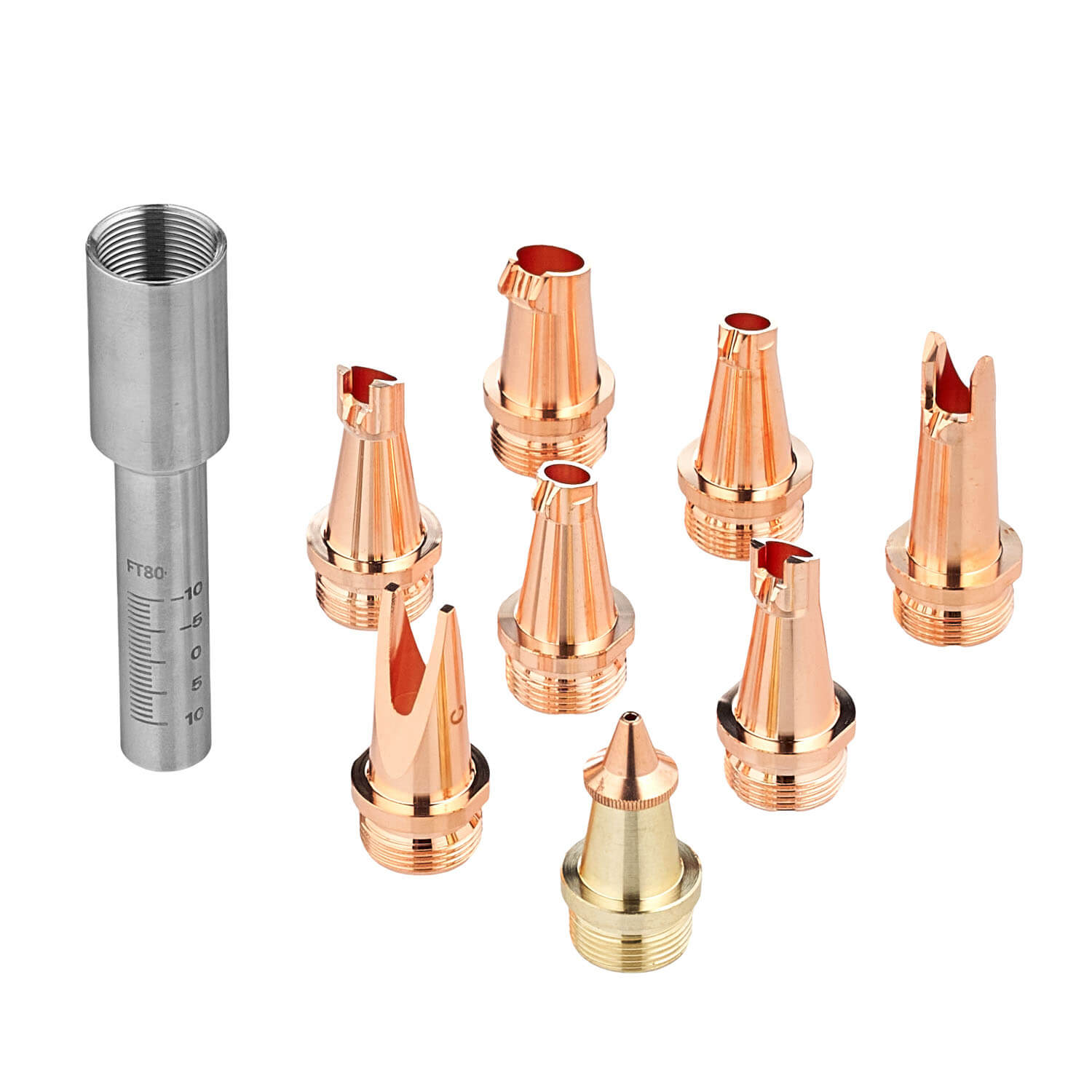

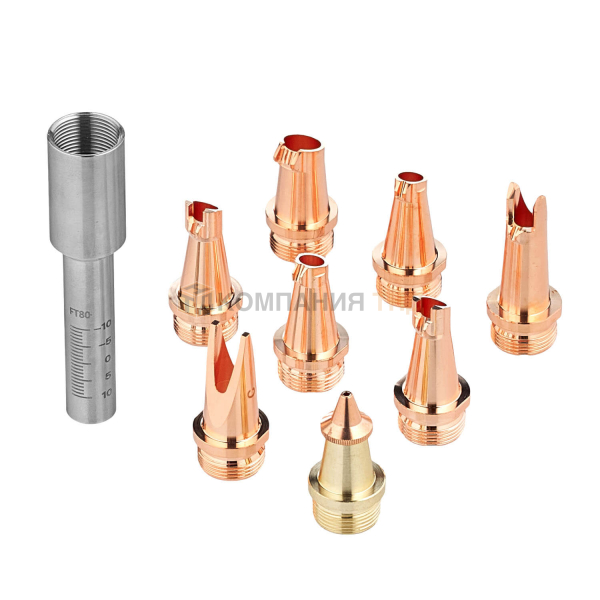

• Телескопическая трубка сварочной головки FT 80 – 1 шт.
• Сопло AS-12 с подачей проволоки, Ø 0,8/1,0/1,2 мм –1 шт.
• Сопло CS-12 с подачей проволоки, Ø 0,8/1,0/1,2 мм – 1 шт.
• Сопло ES-12 с подачей проволоки, Ø 0,8/1,0/1,2 мм – 1 шт.
• Сопло BS-16 с подачей проволоки, Ø 1,6 мм – 1 шт.
• Сопло FS-16 с подачей проволоки, Ø 1,0 мм – 1 шт.
• Сопло AS-20D с двойной подачей проволоки, Ø 2,0 мм – 1 шт.
• Сопло С без подачи проволоки – 1 шт.
• Сопло для резки – 1 шт.
• Телескопическая втулка кронштейна подающего устройства с наружной резьбой – 2 шт.
• Наконечник телескопической втулки кронштейна, Ø 0,8 мм – 1 шт.
• Наконечник телескопической втулки кронштейна, Ø 1,0 мм – 1 шт.
• Наконечник телескопической втулки кронштейна, Ø 1,2 мм – 1 шт.
• Наконечник телескопической втулки кронштейна, Ø 1,6 мм – 1 шт.

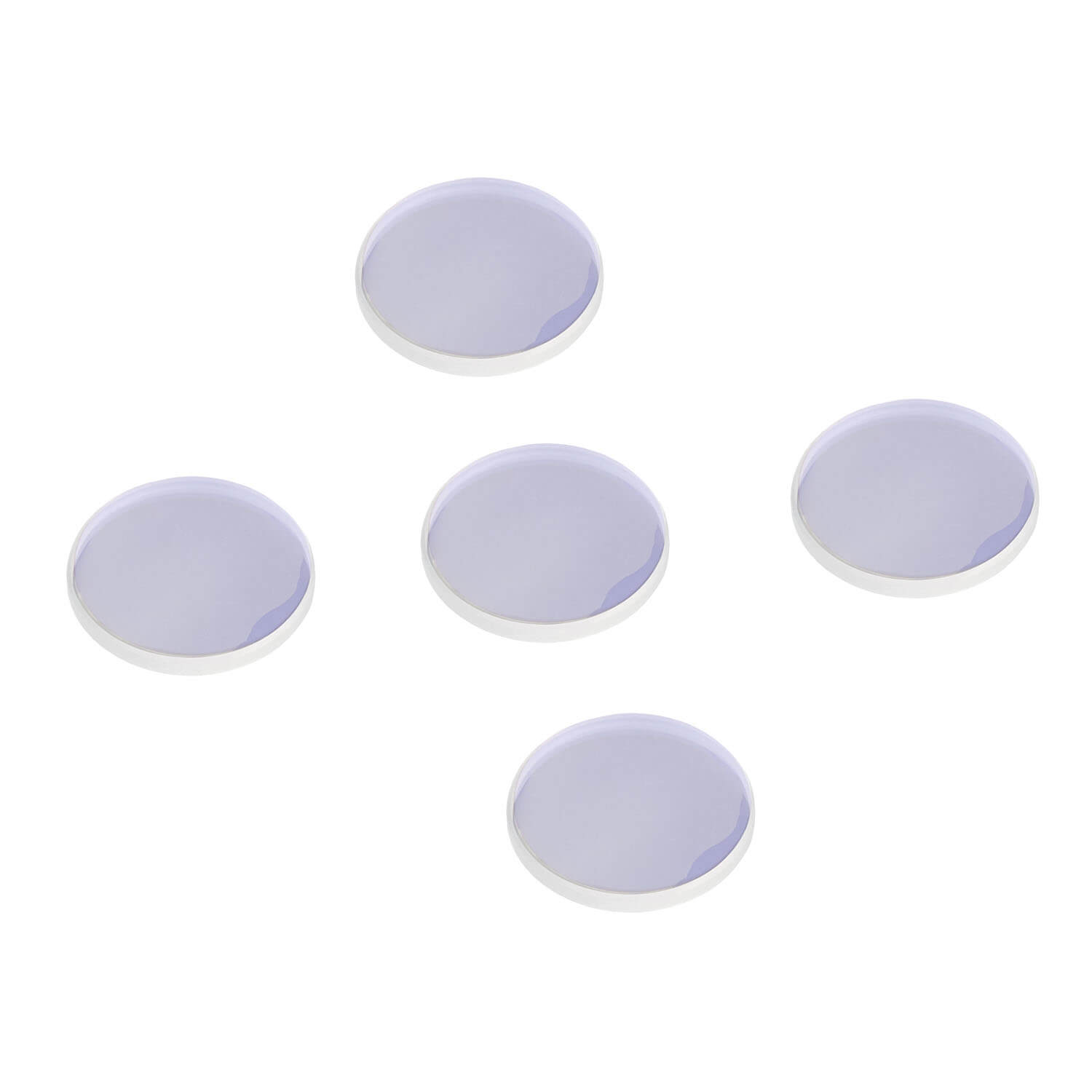

• Защитная линза, Ø 18х2 мм – 5 шт.

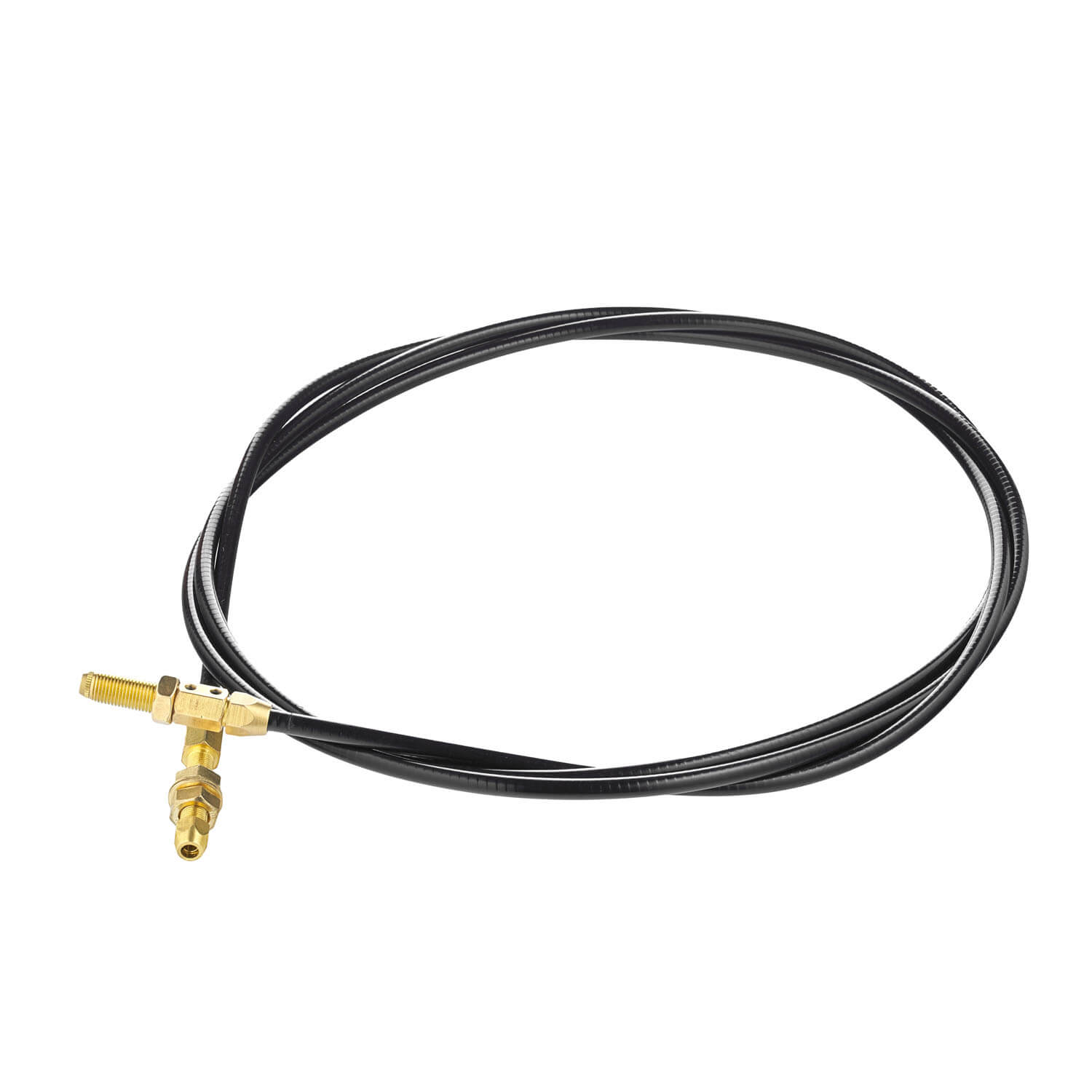

• Канал направляющий для стальной проволоки, Ø 0,8–1,6; L= 5 м (сталь, черный) – 1 шт.

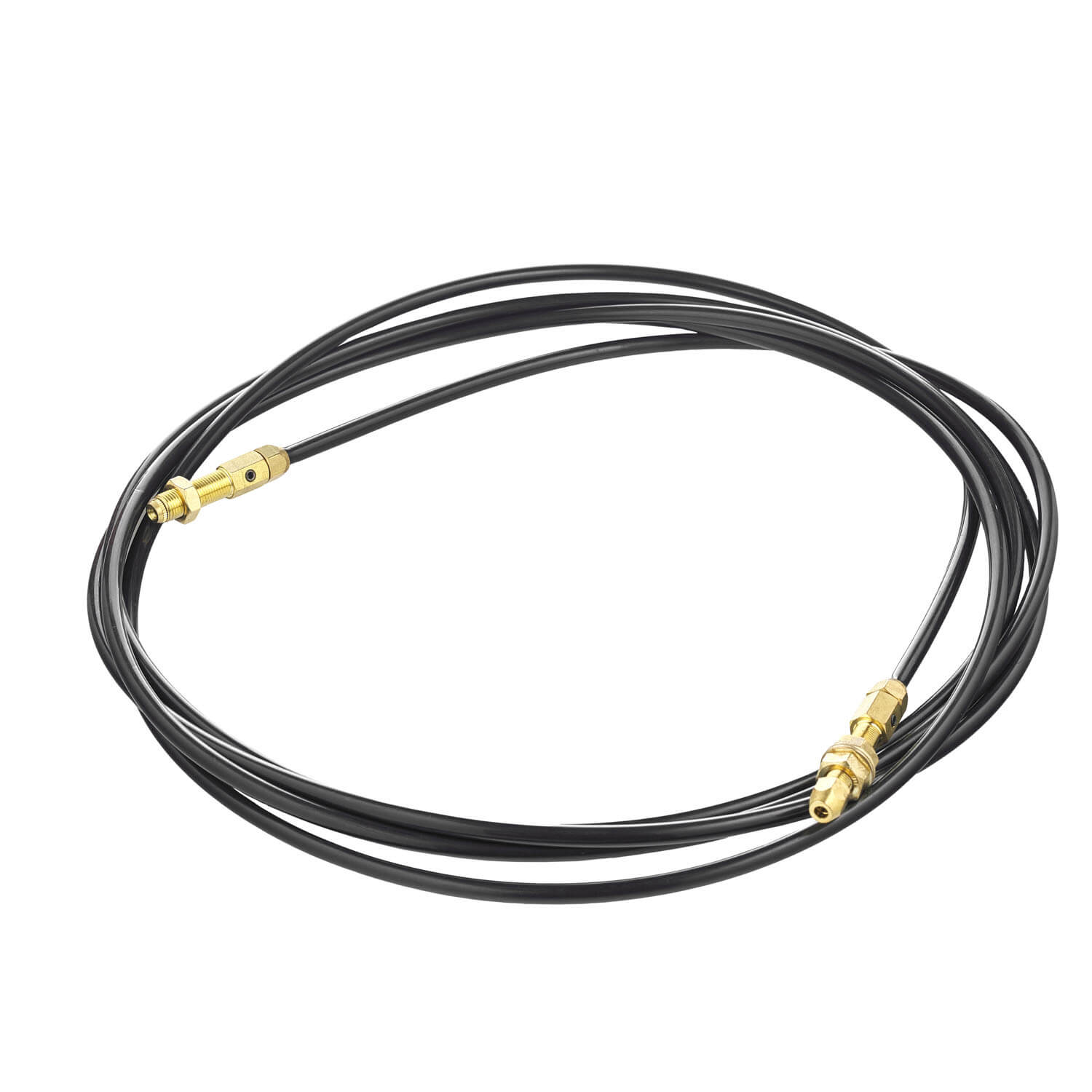

• Канал направляющий для алюминиевой проволоки, Ø 0,8–1,6; L=3 м (тефлон, черный) – 1 шт.

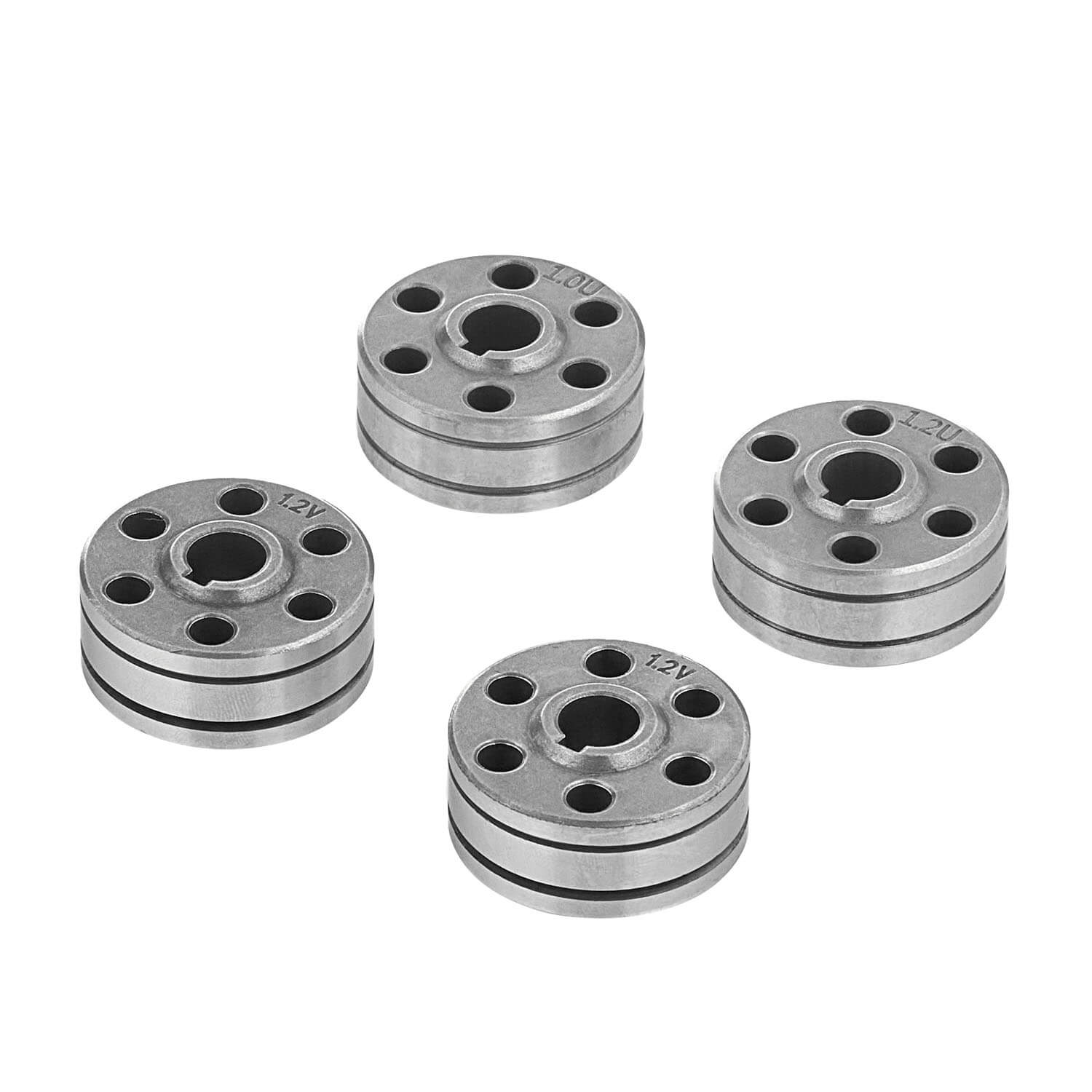

• Ролики подающего устройства 1,2–1,6 V мм – 2 шт.
• Ролики подающего устройства 1,2–1,6 U мм – 2 шт.

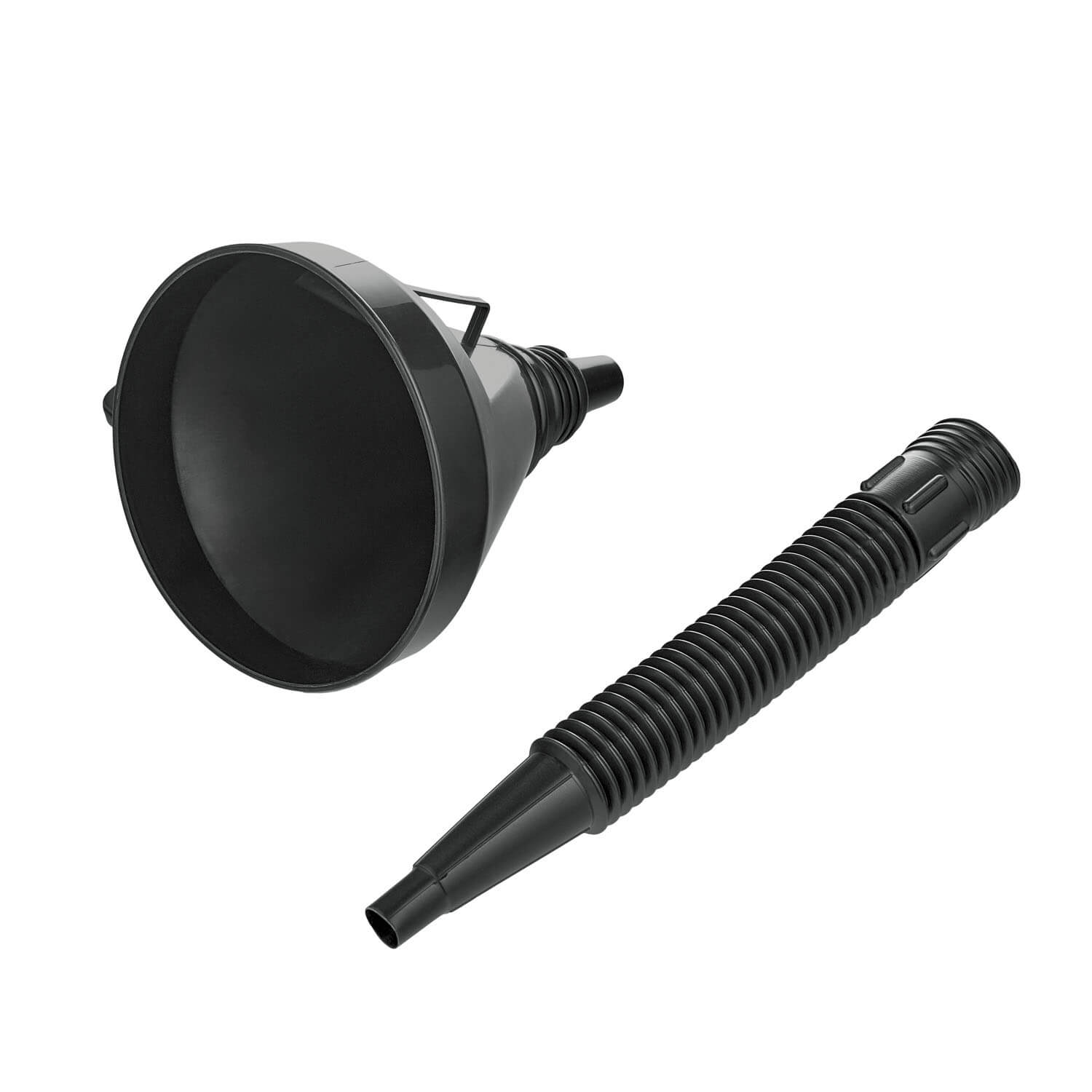

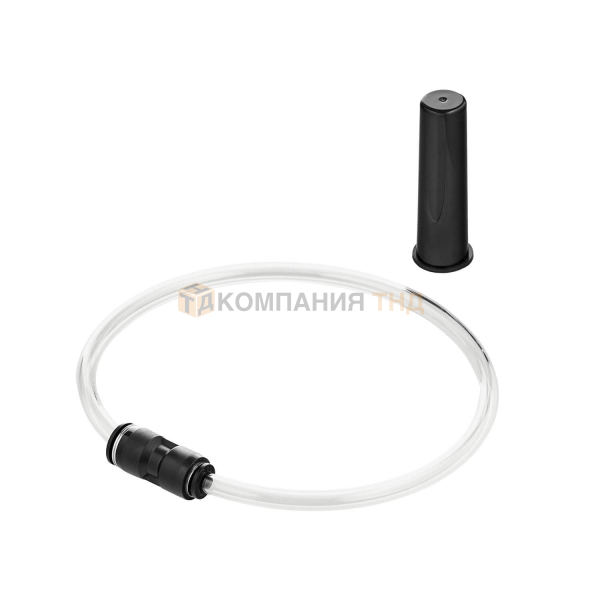

• Воронка разборная – 1 шт.

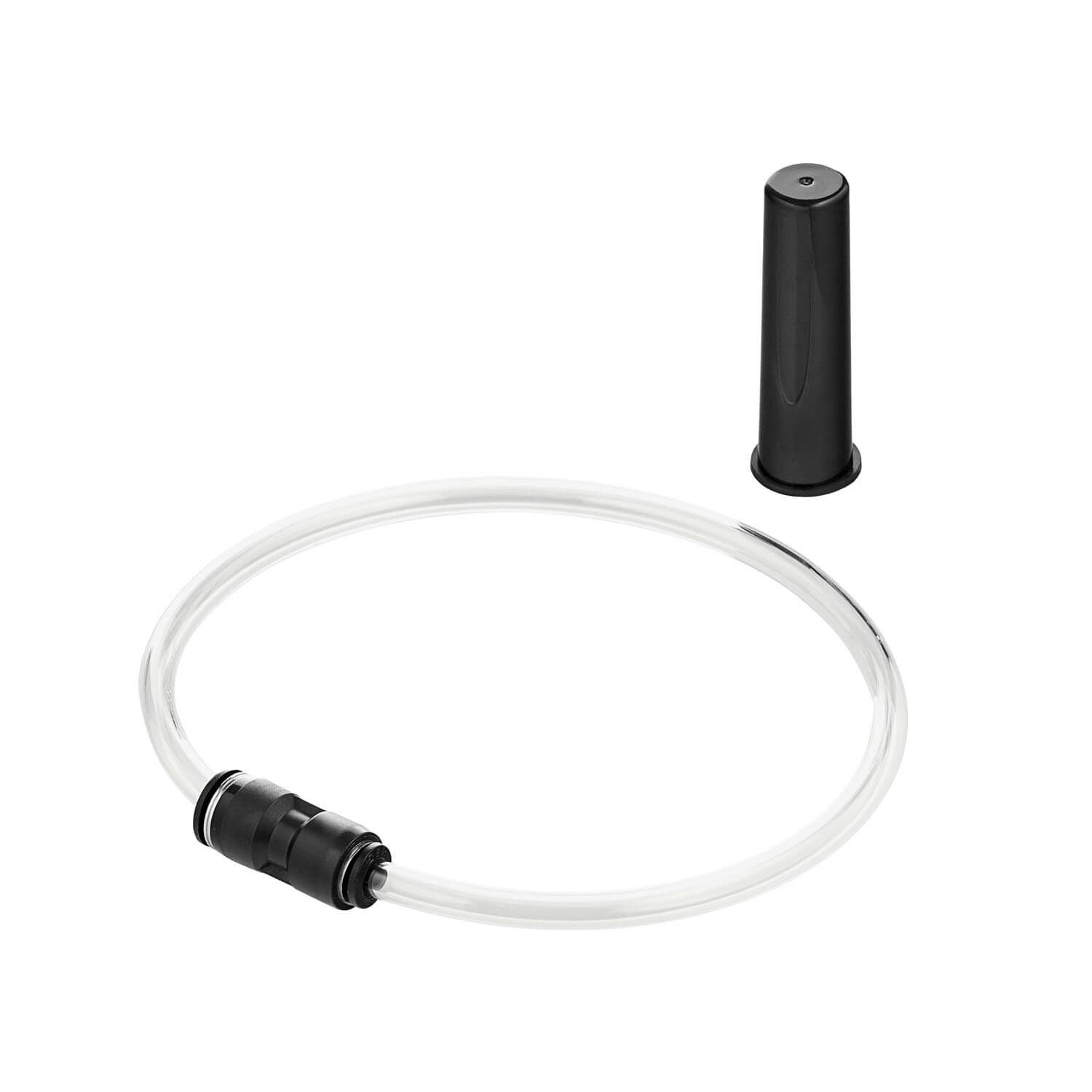

• Газовый рукав, Ø 6 мм – 1 шт.
• Переходная трубка газового рукава, Ø 10 мм – 1 шт.
• Переходной пневмофитинг 10/6 – 1 шт.

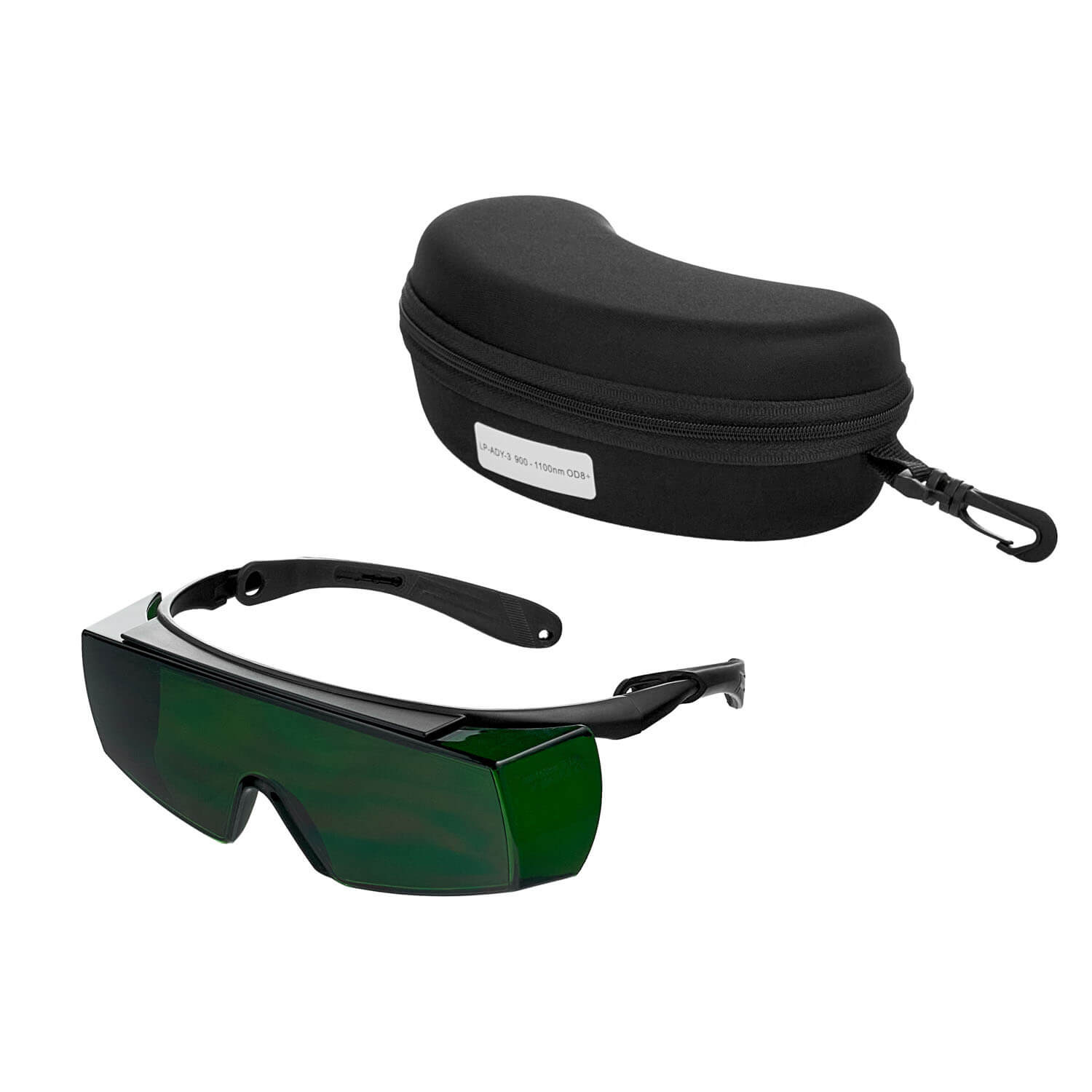

• Защитные очки (LP-ADY-3-1100nm) в кейсе – 1 шт.

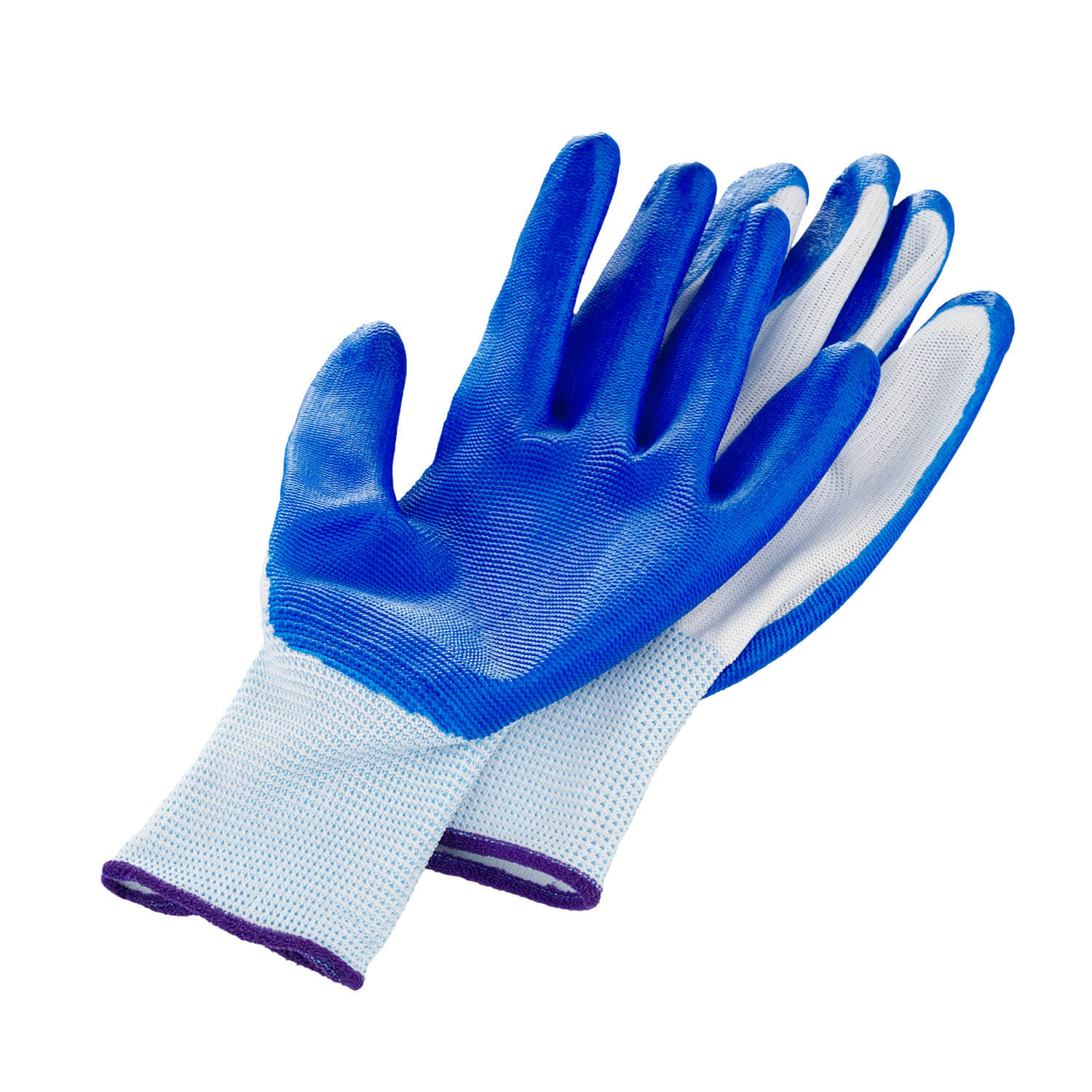

• Перчатки прорезиненные – 1 пара

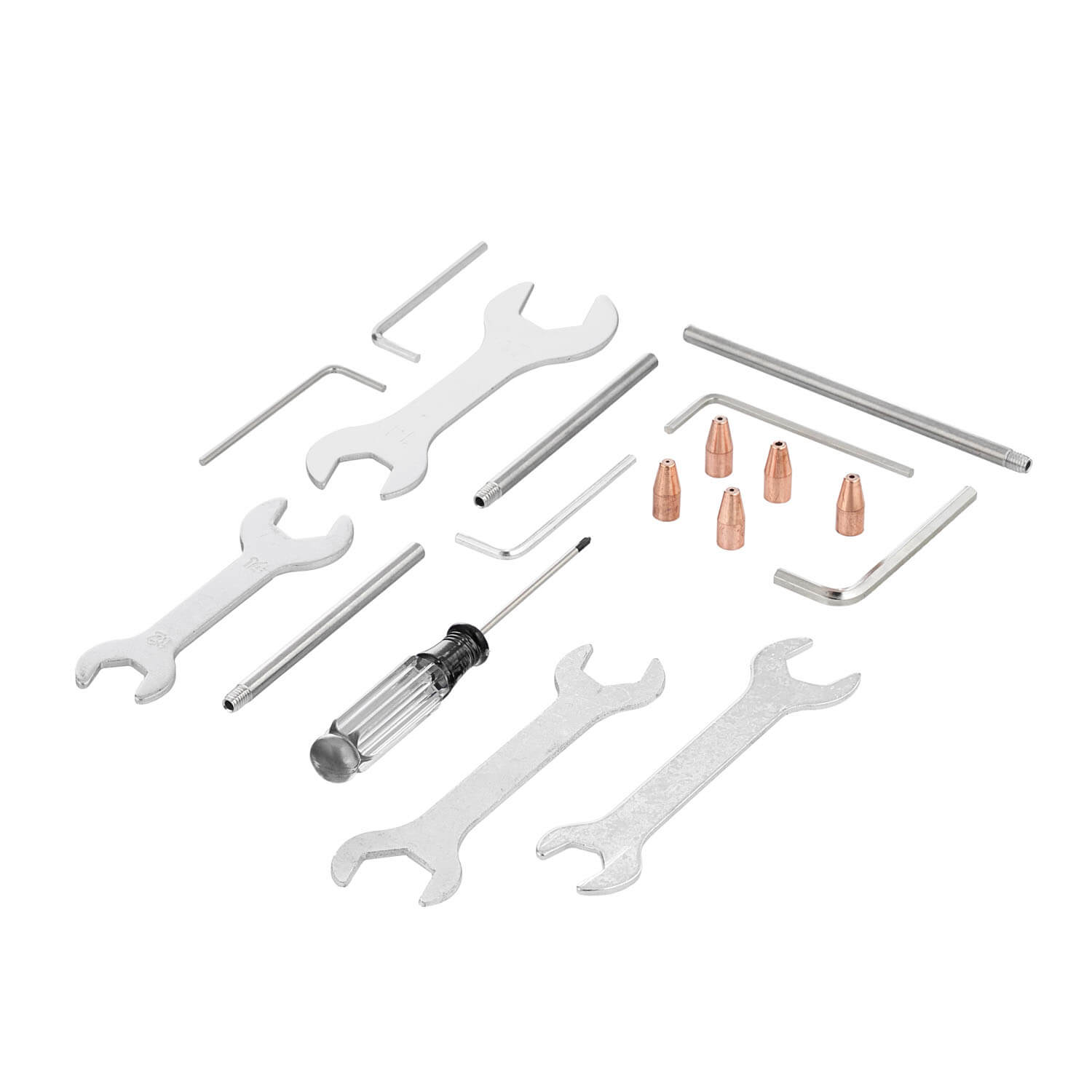

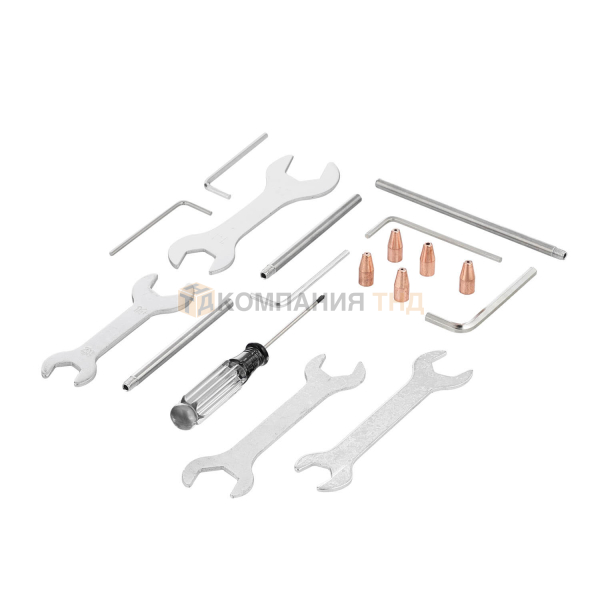

• Ключ рожковый 12/14 – 1 шт.
• Ключ рожковый 14/17 – 1 шт.
• Отвертка – 1 шт.
• Набор шестигранных ключей (2,0; 2,5; 4,0) – 1 шт.
• Руководство по эксплуатации – 1 шт.
