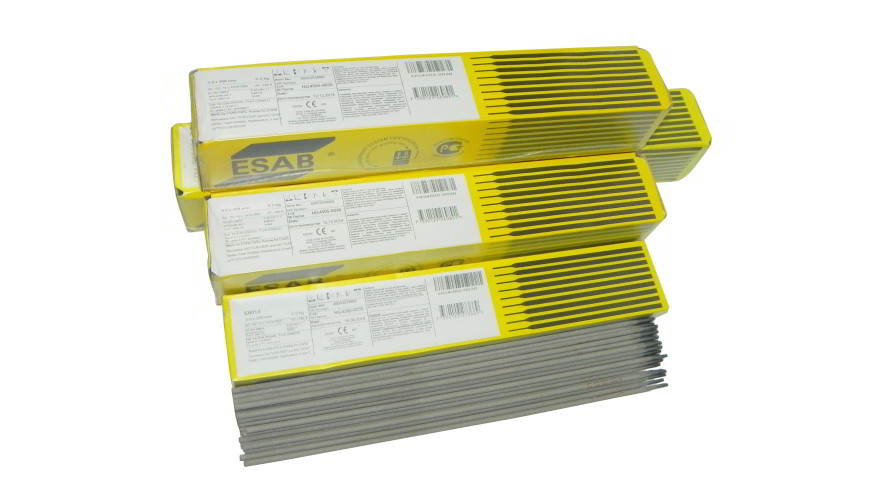

Электроды ESAB ЦУ-2ХМ
Описание сварочных электродов ESAB ЦУ-2ХМ для сварки легированных высокопрочных и теплоустойчивых сталей
Сварочные электроды Сычевского электродного завода ЦУ-2ХМ, аналогичны электродам ЦЛ-38, применяются для сварки оборудования и трубопроводов атомных электростанций, а также других видов оборудования тяжелого машиностроения (котлы, сосуды и др.) из легированных теплоустойчивых хромомолибденовых сталей с максимальной температурой эксплуатации сварных соединений до 540 °C.
Сварочные электроды СЭЗ ЦУ-2ХМ используются для сварки деталей и сборочных единиц котлов и паропроводов из стали марок 15ХМ, 20ХМ, 20ХМЛ, работающих при температуре до 540°С.При сварке сталей марок 15ХМ, 20ХМ, 20ХМЛ требуется предварительный подогрев 150-200°С, в зависимости от толщины изделия.
Параметры сварки электродами ESAB ЦУ-2ХМ
Рекомендуемые режимы сварки:
|
Диаметр электрода, мм |
Напряжение на дуге, Относительное удлинение, % |
Величина тока при положении сварки, А |
||
|
Нижнее и верхнее в лодочку |
Горизонтальное на вертикальной плоскости и вертикальное снизу вверх |
Потолочное |
||
|
3 |
22±2 |
90-125 |
85-110 |
80-100 |
|
4 |
24±2 |
140-170 |
120-140 |
110-130 |
|
5 |
25+2 |
180-210 |
150-180 |
- |
При сварке сталей марок 15ХМ, 20ХМ, 20ХМЛ необходим предварительный и сопутствующий сварке подогрев деталей, в зависимости от их толщины, до температуры 150-250 °C.
Положение электродов ESAB ЦУ-2ХМ при сварке
