Электроды ESAB УОНИИ 13/55 МОСТ
Описание сварочных электродов ESAB УОНИИ-13/55 МОСТ для сварки мостовых конструкций (аттестация НАКС КСМ)
Электроды УОНИИ-13/55 с покрытием основного типа предназначены для сварки строительных и мостовых металлоконструкций из малоуглеродистых и низколегированных сталей с пределом прочности до 590 МПа во всех пространственных положениях, кроме вертикального на спуск. Электроды УОНИИ-13/55 разработаны для сварки корневых и заполняющих проходов стыковых и угловых соединений листовых и трубных заготовок. Тип электрода УОНИИ-13/55 по ГОСТ: 9467-75 – Э50А. Дополнительная группа индексов: 514. Род тока - постоянный, полярность обратная.
Электроды изготовлены несколько по другой формуле, чем УОНИИ 13/55 СВЭЛ и рассчитаны на сварку при более форсированных токах без опасения получения в наплавленном металле кристаллизационных трещин, что особенно актуально при использовании технологии сварки на медной подкладке при монтаже мостовых конструкций. Их основное назначение – монтажная сварка в нижнем положении по широкому зазору (~8 мм) на медной подкладке на форсированных токах без опасения получения холодных трещин даже при низкой температуре окружающей среды. Следует учитывать, что в отличии от общетехнических УОНИИ 13/55 и УОНИИ УОНИИ-13/55Р, из-за особенностей сварочно-технологических характеристик, их проблематично применять для сварки в различных пространственных положениях и не рекомендуется применять для сварки неповоротных стыков труб.
- Ток: = (+)
- Пространственные положения при сварке: 1, 2, 3, 4, 6
- Доступные для заказа диаметры: 3,0; 4,0 и 5,0 мм
- Режимы прокалки: 350-400°С, 2 часа
- Разработчик формулы электродов УОНИИ 13/55: ООО "Сычевский электродный завод"
- Завод изготовитель: ЗАО "ЭСАБ-СВЭЛ", Санкт Петербург, предприятие группы компаний ESAB. Производство марки по рецептуре СЭЗ
- Бренд: Электрод марки УОНИИ 13/55 по формуле Сычевского электродного завода производится под брендом ESAB
- Стандарт и ТУ: ГОСТ 9467-75 – Э50А, ТУ 1272-148-55224353-2015 ред.2
- Аттестации и сертификации: Свидетельство НАКС на все группы опасных объектов, включая , КСМ. Заключение НИЦ Мосты
Назначение сварочных электродов УОНИИ 13/55 производства Сычёвского электродного завода
Электроды сычевского электродного завода УОНИИ 13/55 с базовым покрытием предназначены для сварки особо ответственных конструкций с областью применения:
- Ø3,0 мм - для сварки корневого слоя шва стыков труб из сталей с нормативным пределом прочности до 588 МПа включительно;
- Ø3,0, 4,0 мм - для сварки заполняющих и облицовочного слоев шва стыков труб из сталей с нормативным пределом прочности до 539 МПа.
- 3913253WM0 УОНИИ 13/55 2,5х350 мм - Электроды с основным покрытием СВЭЛ. Формула СЭЗ
- 3913303WM0 УОНИИ 13/55 3,0х350 мм - Электроды с основным покрытием СВЭЛ. Формула СЭЗ
- 3913303YM0 УОНИИ 13/55 3,0х350 мм - Электроды с основным покрытием СЭЗ Для мостостроения
- 3913404WM0 УОНИИ 13/55 4,0х450 мм - Электроды с основным покрытием СВЭЛ. Формула СЭЗ
- 3913404YM0 УОНИИ 13/55 4,0х450 мм - Электроды с основным покрытием СЭЗ Для мостостроения
- 3913504WM0 УОНИИ 13/55 5,0х450 мм - Электроды с основным покрытием СВЭЛ. Формула СЭЗ
- 3913504YM0 УОНИИ 13/55 5,0х450 мм - Электроды с основным покрытием СЭЗ для мостостроения
Рекомендации и области применения электродов УОНИИ 13/55
Электроды рекомендуется к применению в случаях:
- монтажа мостовых и строительных металлоконструкций больших толщин
- плохой защиты зоны сварки от ветра
- ведения сварки по большим зазорам
- формирования корня шва электродами диаметром 4 мм на медной подкладной пластине
- сварки на монтаже листов из стали 15ХСНД и 10ХСНД
- сварки арматуры

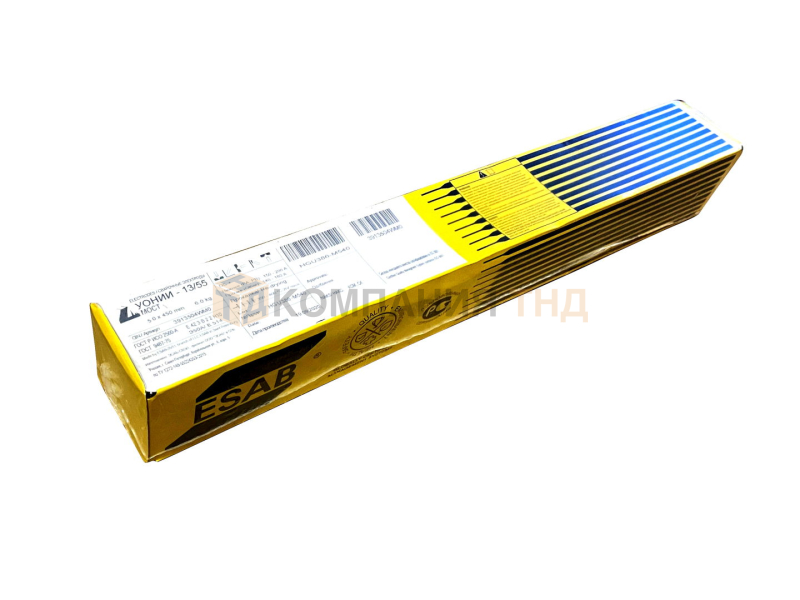

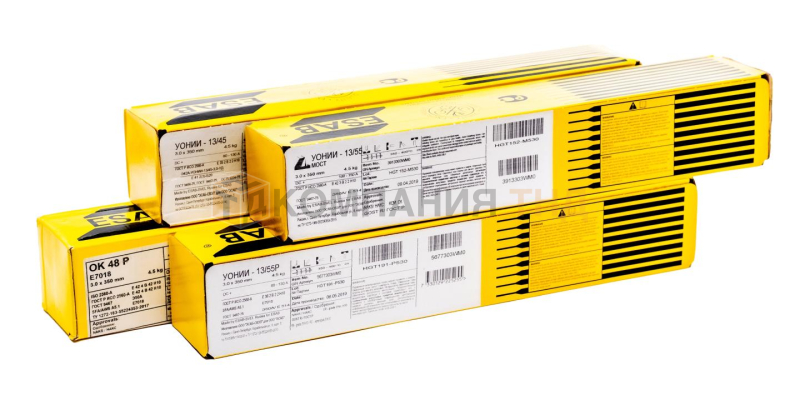

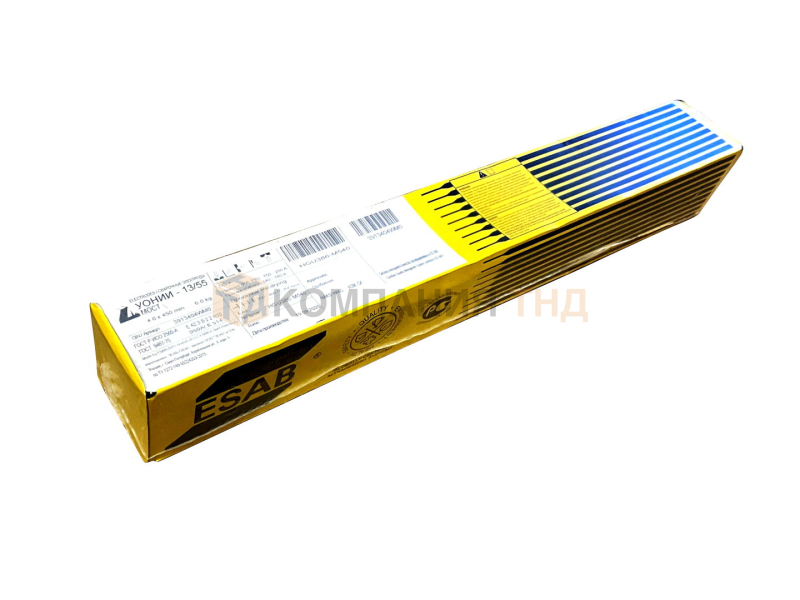

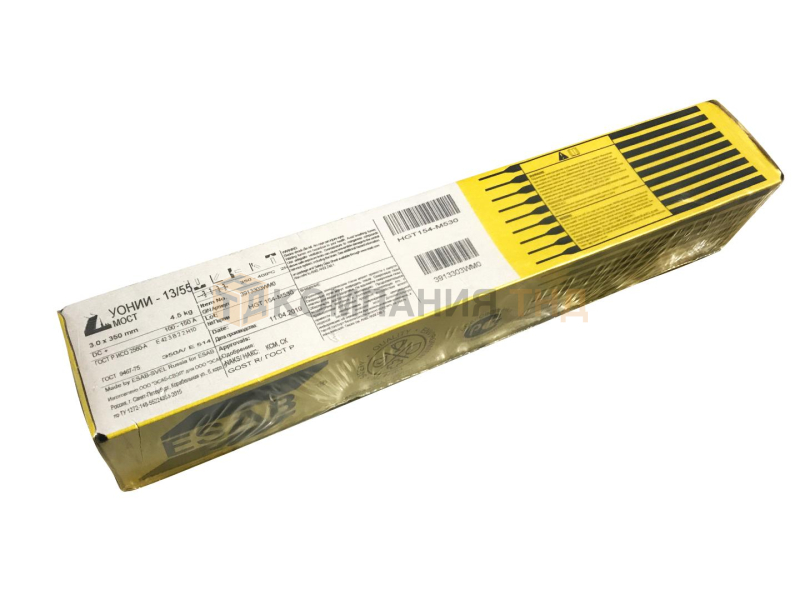

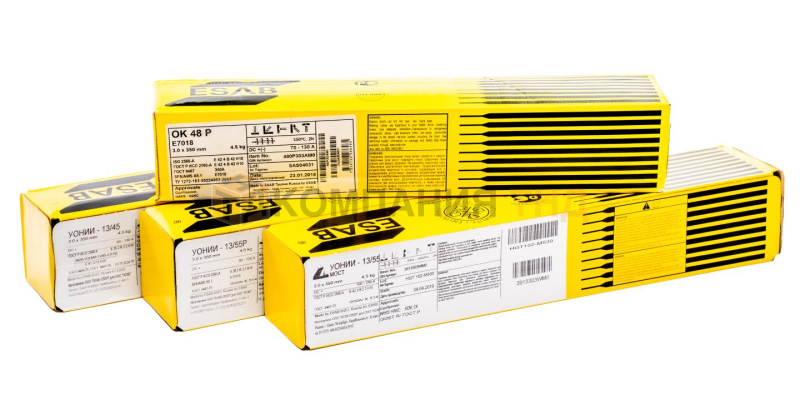

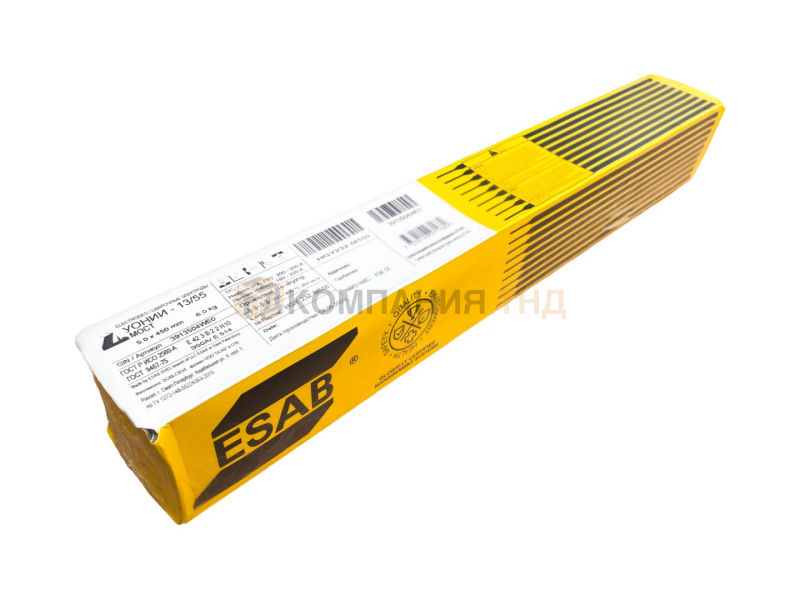

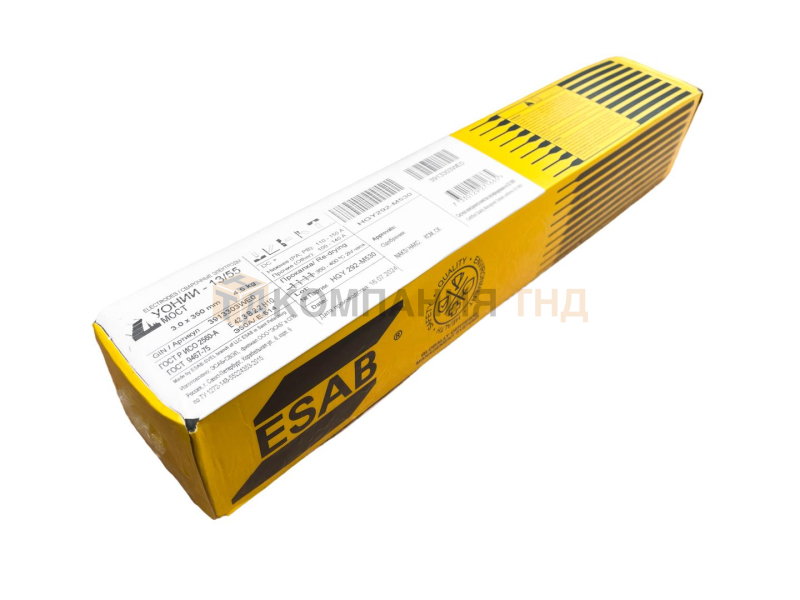

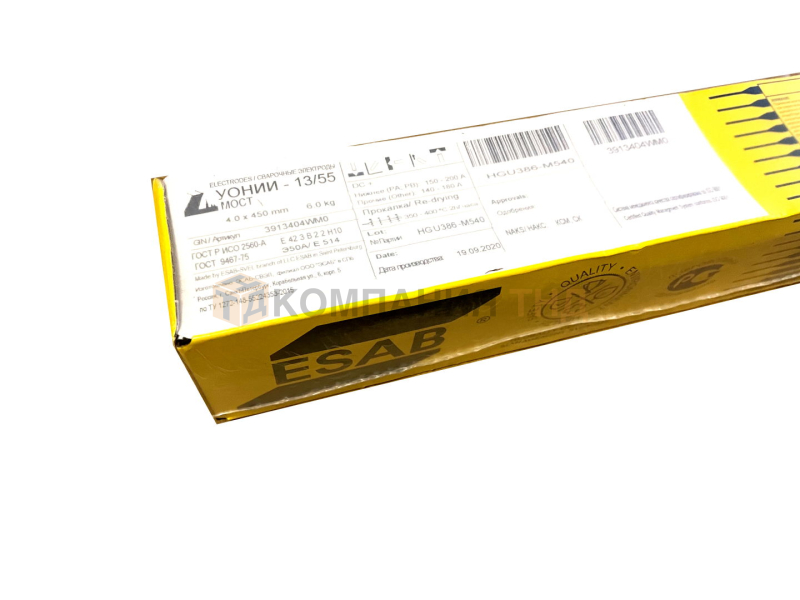

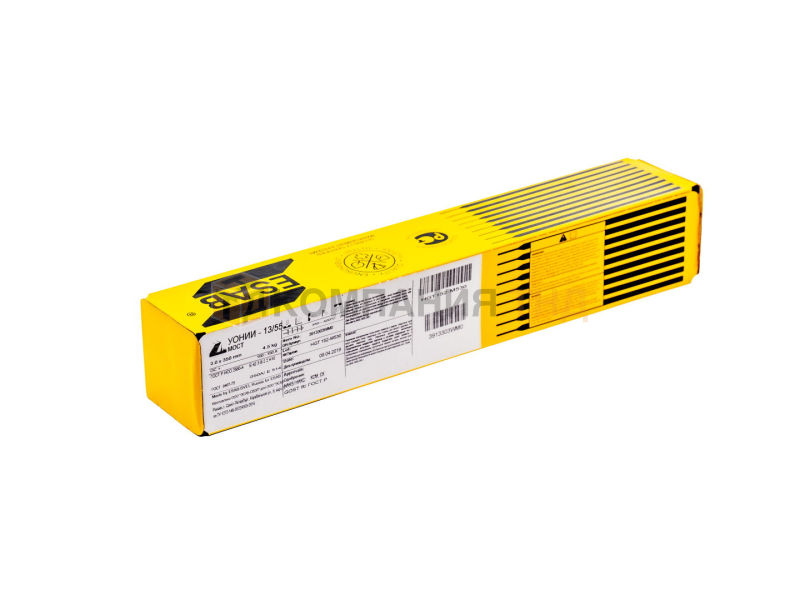

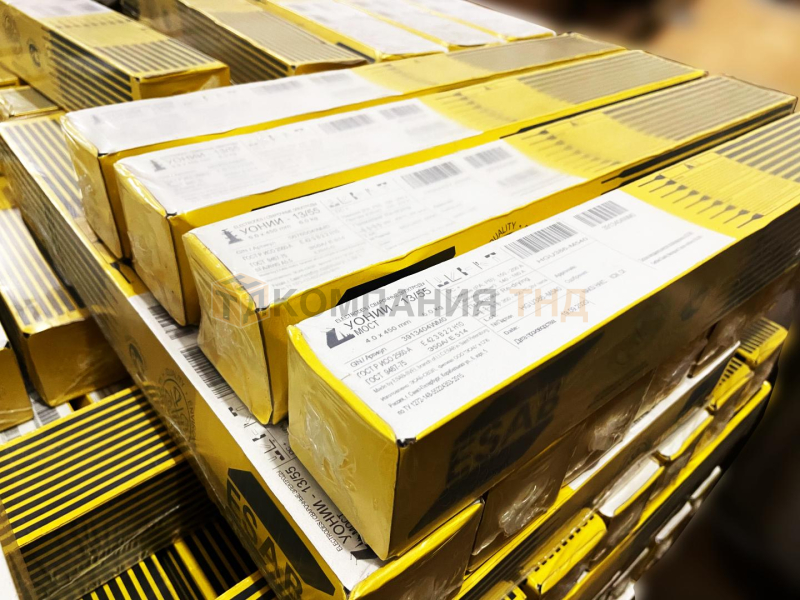

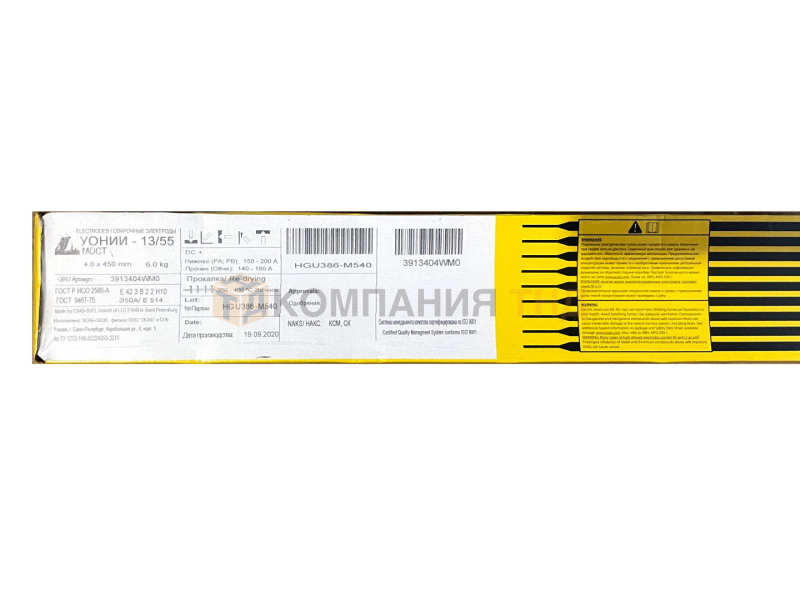

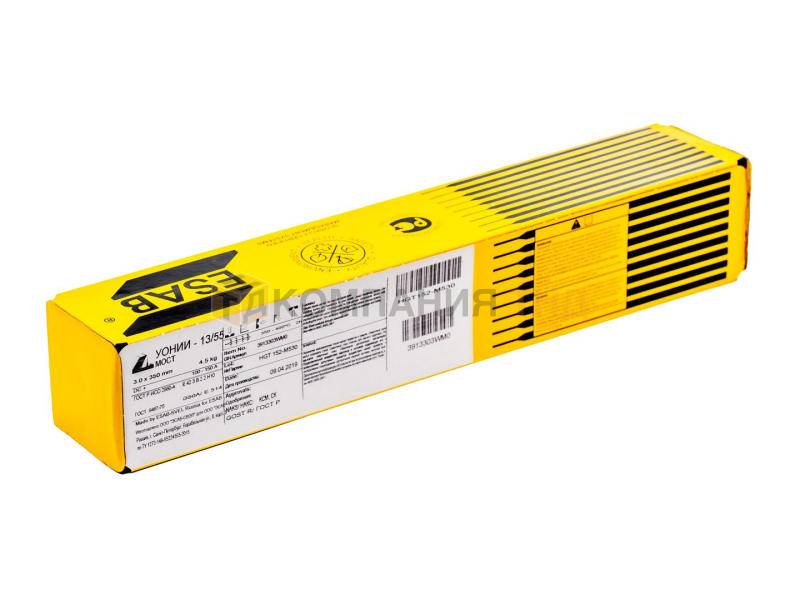

Упаковка электродов УОНИИ 13/55
Для надежного хранения электроды УОНИИ 13/55 упакованы в пачку из микрогофрированного картона, запаянную в пластиковую пленку.
Масса пачки электродов
- 4,5 кг для Ø 2,5 и Ø 3,0 мм
- 6,0 кг для Ø 4,0 и Ø 5,0 мм
Пачка желтого цвета в соответствии со стандартами ESAB
Параметры сварки электродами ESAB УОНИИ-13/55
Положение электродов ESAB Сычевского электродного завода УОНИИ-13/55 при сварке
Рекомендуемая сила тока при сварке электродами УОНИИ 13/55 СЭЗ, А:
| Диаметр электрода, мм | Напряжение в дуге, В | Положение шва | ||
| Нижнее | Вертикальное | Потолочное | ||
| 2,0 | 20-24 | 55-65 | 55-65 | 55-65 |
| 2,5 | 20-24 | 70-90 | 60-80 | 60-80 |
| 3,0 | 20-24 | 90-120 | 85-100 | 80-100 |
| 4,0 | 22-26 | 140-170 | 125-150 | 110-130 |
| 5,0 | 23-27 | 180-210 | 150-180 | - |
Информация о производстве электродов ESAB УОНИИ-13/55
| Название | Артикул | Информация |
| Электроды ESAB (СЭЗ) УОНИИ-13/55 ф 2,0 мм х 300 мм (4кг) | 3913202YH0 | Снят с производства |
| Электроды ESAB (СЭЗ) УОНИИ 13/55 ф 2,5 мм х 350 мм (4,5кг) | 3913253YM0 | Снят с производства |
| Электроды ESAB (СЭЗ) УОНИИ-13/55 ф 2,5 мм х 350 мм (4,5кг) | 3913253WM0 | Снят с производства |
| Электроды ESAB (СЭЗ) УОНИИ 13/55 ф 3,0 мм х 350 мм (5кг) | 3913303YH0 | Снят с производства |
| Электроды ESAB (СЭЗ) УОНИИ-13/55 ф 3,0 мм х 350 мм (4,5кг) | 3913303YM0 | Снят с производства |
| Электроды ESAB (СЭЗ) УОНИИ-13/55 ф 4,0 мм х 450 мм (6кг) | 3913404YM0 | Снят с производства |
| Электроды ESAB (СЭЗ) УОНИИ-13/55 ф 5,0 мм х 450 мм (6кг) | 3913504YM0 | Снят с производства |
| Электроды ESAB (СЭЗ) УОНИИ-13/55 серт. ГАН ф 2,5 мм х 350 мм (5кг) | 3943253YH0 | Снят с производства |
| Электроды ESAB (СЭЗ) УОНИИ-13/55 серт. ГАН ф 3,0 мм х 350 мм (5кг) | 3943303YH0 | Снят с производства |
| Электроды ESAB (СЭЗ) УОНИИ-13/55 серт. ГАН ф 4,0 мм х 450 мм (7кг) | 3943404YH0 | Снят с производства |
| Электроды ESAB (СЭЗ) УОНИИ-13/55 серт. ГАН ф 5,0 мм х 450 мм (7кг) | 3943504YH0 | Снят с производства |
