Электроды ЛЭЗ НЖ-13

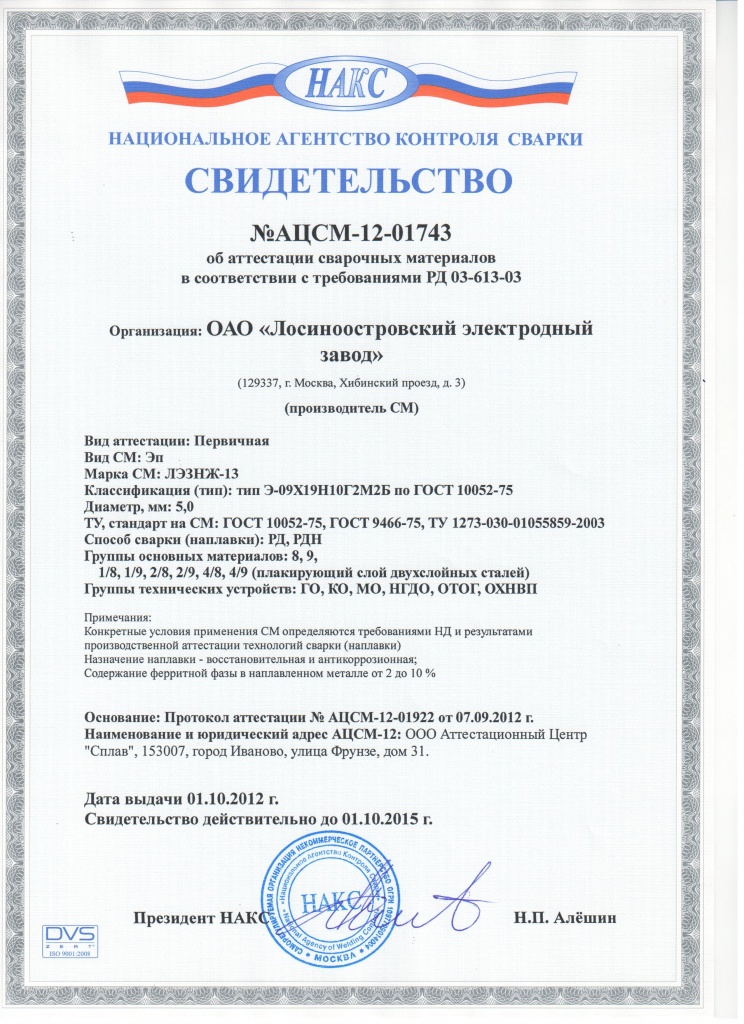

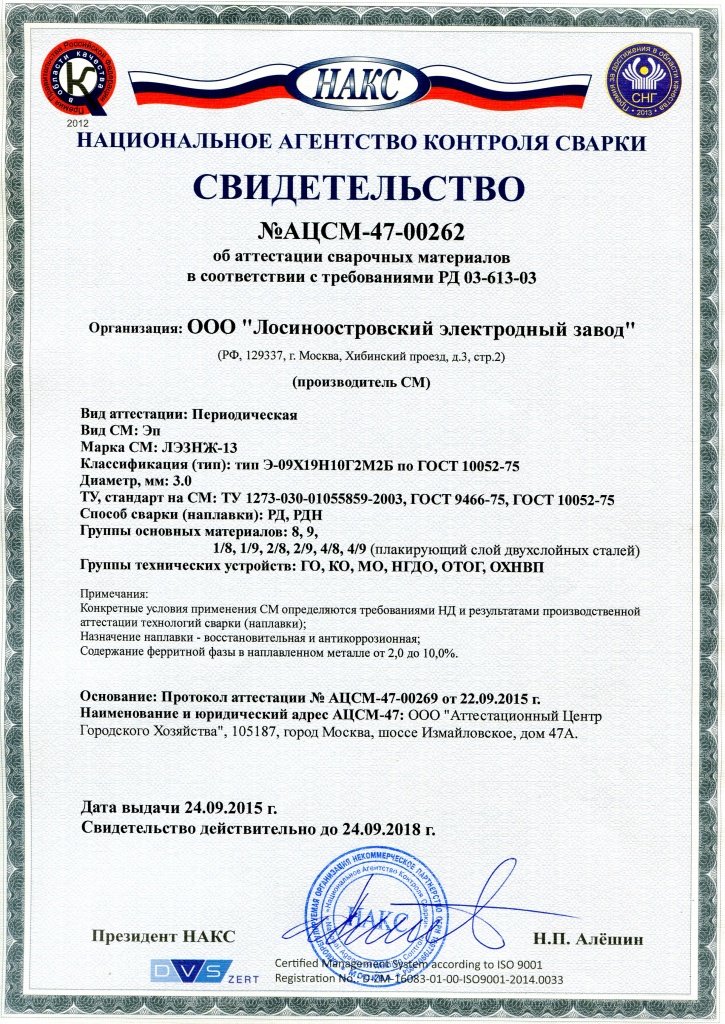

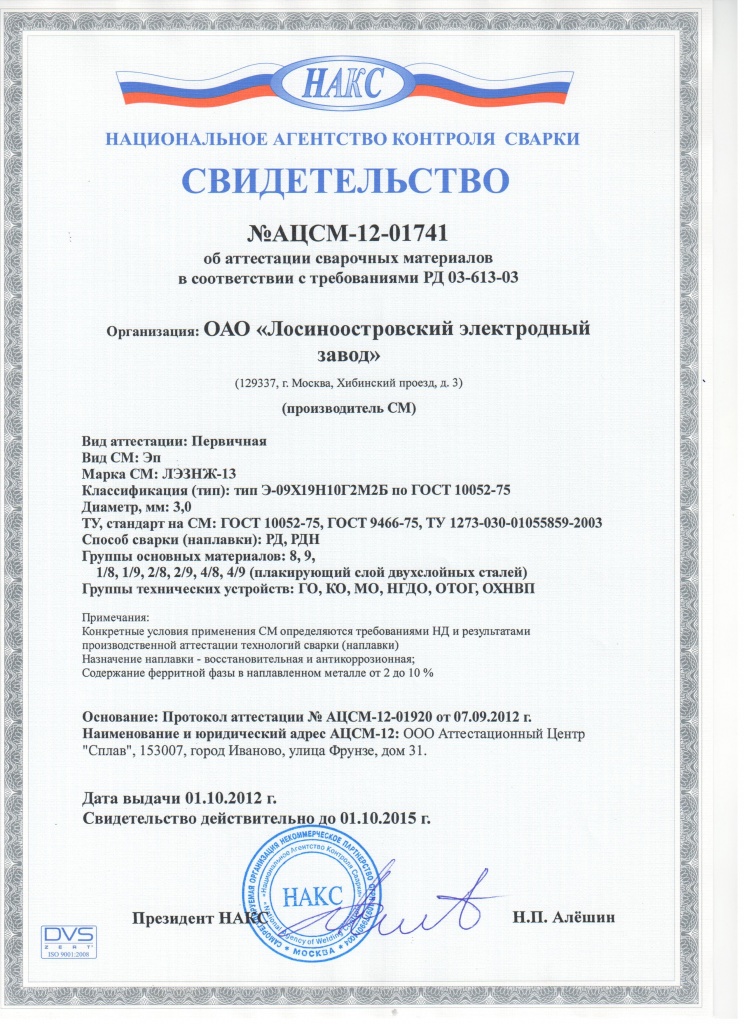

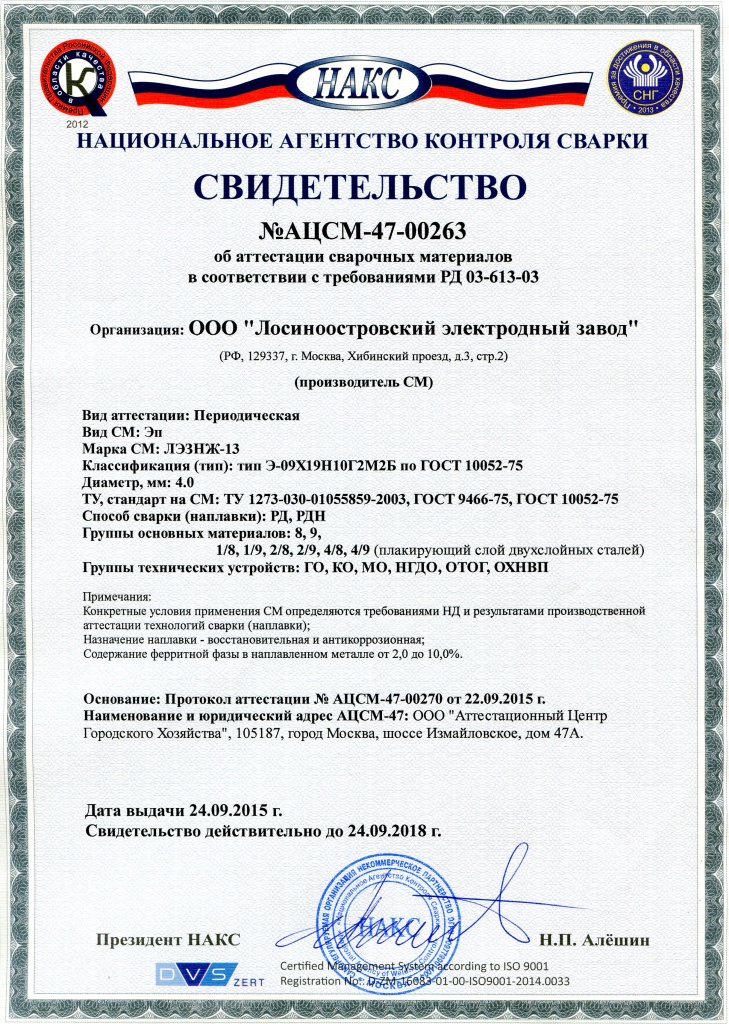

Электроды сварочные НЖ-13
Тип Э-09Х19Н10Г2М2Б |
|
НЖ-13 |
ГОСТ 9466-75 | AWS:Е318-15 | Э-09Х19Н10Г2М2Б-ЛЭЗНЖ-13-Ø-ВД |
ГОСТ 10052-75 | DIN 8556:E1992Nb-20 | |
ТУ 1273-030-01055859-2003 |
|
E-2005-РБ26 |
Предназначены для ручной дуговой сварки ответственного оборудования конструкций из коррозионностойких хромоникелемолибденовых сталей марок: 10Х17Н13М2Т, 10Х17Н13М3Т,
08Х21Н6М2Т и им подобных, работающих при температуре до 350°С, когда к металлу шва предъявляют требования стойкости к межкристаллитной коррозии.
Сварка во всех пространственных положениях, кроме вертикального «сверху-вниз», постоянным током обратной полярности и переменным током от источников питания с напряжением холостого хода (70±10)В.
Размеры электродов и сила тока при сварке (А):
Диаметр, мм | Положение шва | ||
нижнее | вертикальное | потолочное | |
2,5 | 50-80 | 40-70 | 40-70 |
3,0 | 60-100 | 50-80 | 50-90 |
4,0 | 90-130 | 80-120 | 80-120 |
5,0 | 120-170 | 110-160 |
|
Характеристика плавления электродов:
Коэффициент наплавки: 13,0 г/А· ч.
Расход электродов на 1 кг наплавленного металла: 1,8 кг.
Механические свойства металла шва:
Временное сопротивление , МПа | Относительное удлинение, % | Ударная вязкость, Дж/см² |
≥590 | ≥22 | ≥70 |
Химический состав наплавленного металла (%):
C | Mn | Si | Ni | Cr | Nb | Мо | S | P |
≤0,12 | 1,0-2,5 | ≤1,2 | 8,5-12,0 | 17,0-20,0 | 0,7-1,3 | 1,8-3,0 | ≤0,02 | ≤0,03 |
15:58:41 - 26.03.2023
