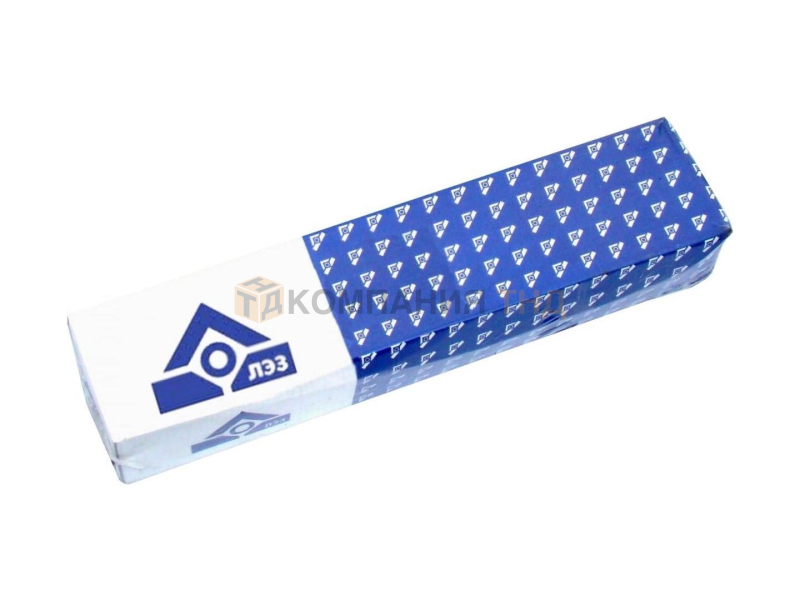

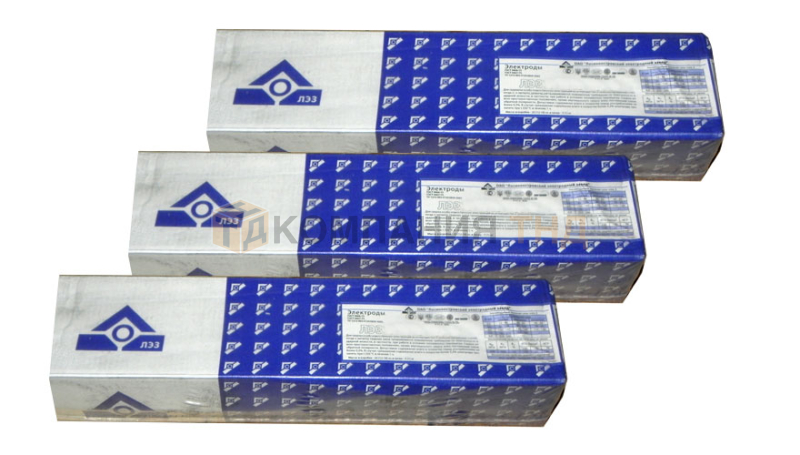

Электроды ЛЭЗ ТМЛ-3У
Электроды сварочные ТМЛ-3У
| Тип Э-09Х1М |
|
ТМЛ-3У |
| ГОСТ 9466-75 | DIN8575:ECrМоV1В20* | Э-09Х1МФ-ЛЭЗТМЛ-3У-Ø-ТД |
| ГОСТ 9467-75 | ||
| ТУ 1272-022-01055859-2003 | E-16-Б20 |
Предназначены для ручной дуговой сварки паропроводов из сталей марок: 12Х1МФ, 15Х1М1Ф, 12Х1МФ, 20ХМФЛ, 15Х1М1ФЛ, работающих при температурах до 570°С и элементов поверхностей нагрева из сталей марок: 12Х1МФ, 12Х2МФБ, 12Х2МФСР независимо от рабочей температуры, а также для заварки дефектов в элементах из тех же сталей. Сварка во всех пространственных положениях, кроме вертикального «сверху-вниз», постоянным током обратной полярности.
Размеры электродов и сила тока при сварке (А):
| Диаметр, мм | Положение шва | ||
| нижнее | вертикальное | потолочное | |
| 3,0 | 90-115 | 75-100 | 60-90 |
| 4,0 | 130-170 | 110-140 | 100-120 |
| 5,0 | 170-200 | 140-170 |
|
Характеристика плавления электродов:
Коэффициент наплавки: 9,5 г/А· ч.
Расход электродов на 1 кг наплавленного металла: 1,6 кг.
Механические свойства металла шва:
(Механические свойства металла шва после высокого отпуска при (710-740)°С в течение 3-х часов, при температуре испытаний 20°С)
| Временное сопротивление , МПа | Относительное удлиннение, % | Ударная вязкость, Дж/см² |
| ≥490 | ≥16 | ≥80 |
Химический состав наплавленного металла (%):
| C | Mn | Si | Cr | Mo | V | S | P |
| 0,06-0,12 | 0,5-0,9 | 0,15-0,4 | 0,8-1,2 | 0,4-0,7 | 0,1-0,3 | ≤0,025 | ≤0,030 |
