0

Электроды ЛЭЗ ЦТ-15

ЛЭЗ
Электроды ЛЭЗ ЦТ-15
Электроды ЛЭЗ ЦТ-15
Диаметр: 2,0 мм 2,5 мм 3,0 мм 4,0 мм 5,0 мм -
В наличии
По запросу Под заказ
В данный момент товара нет в наличии. Срок поставки, а также неоходимость внесения предоплаты необходимо уточнить у менеджеров.
Нет в наличии
Цена:
802 Р
или
Описание

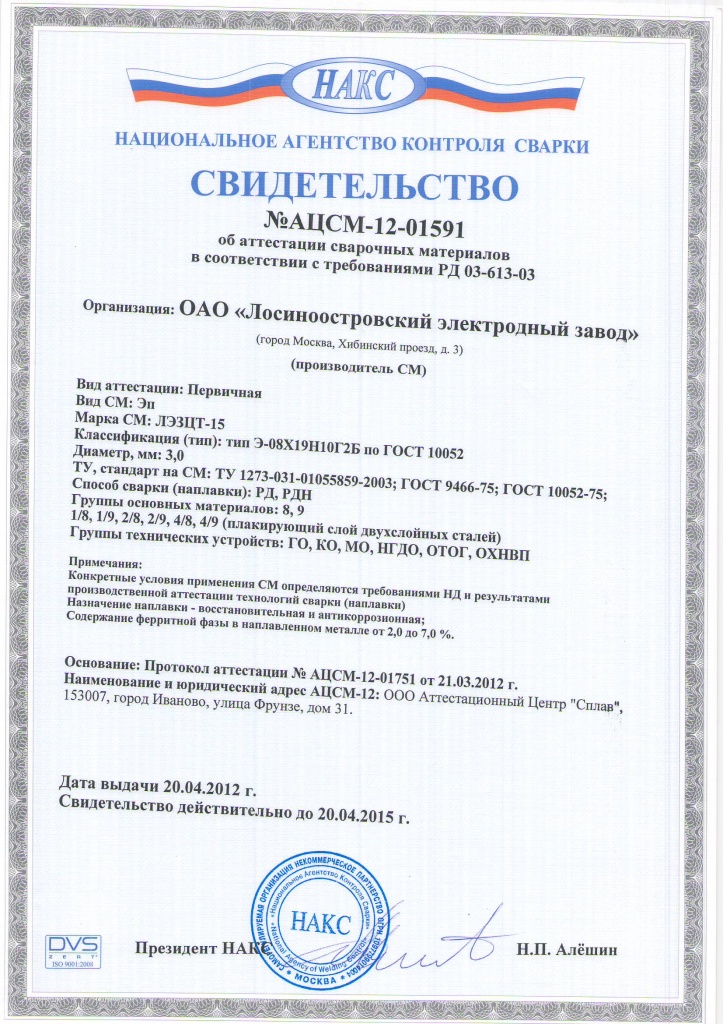

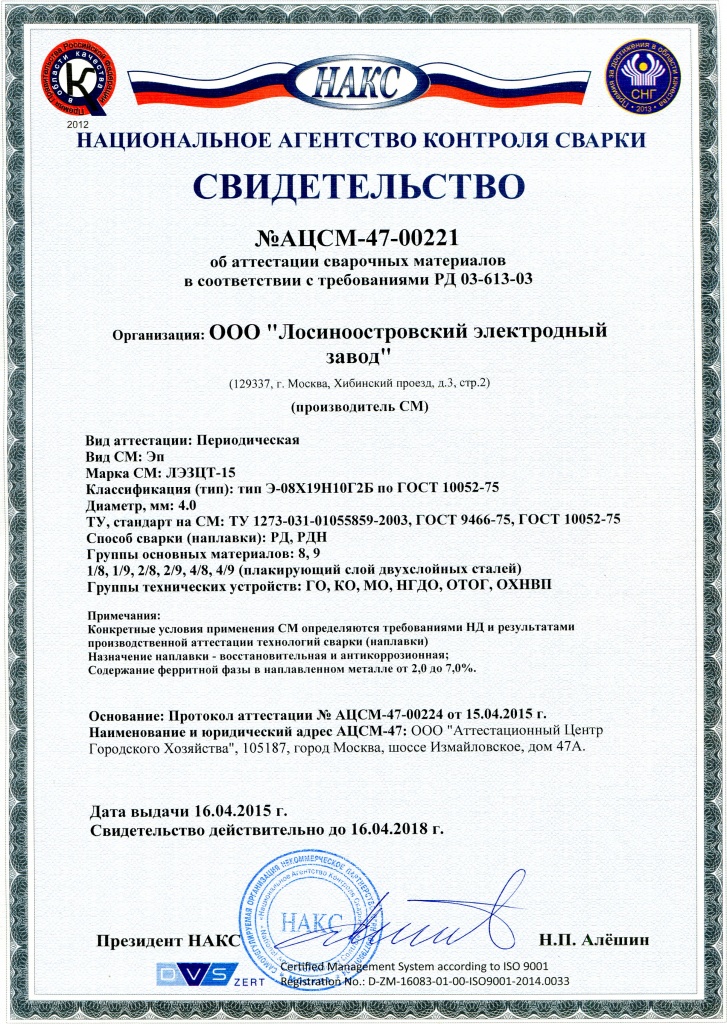

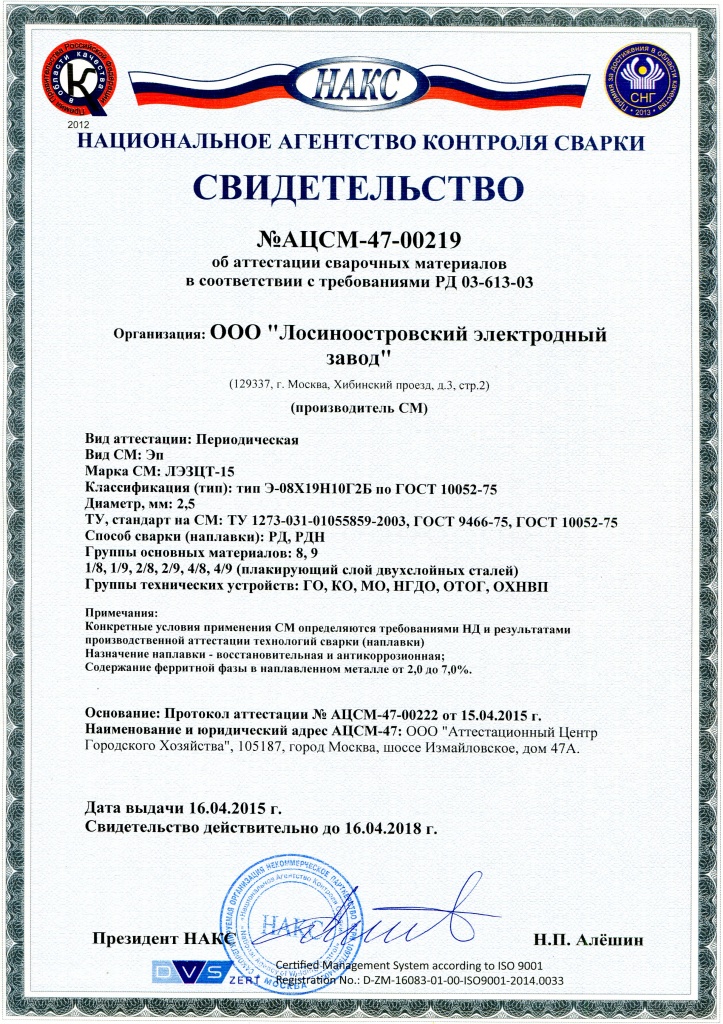

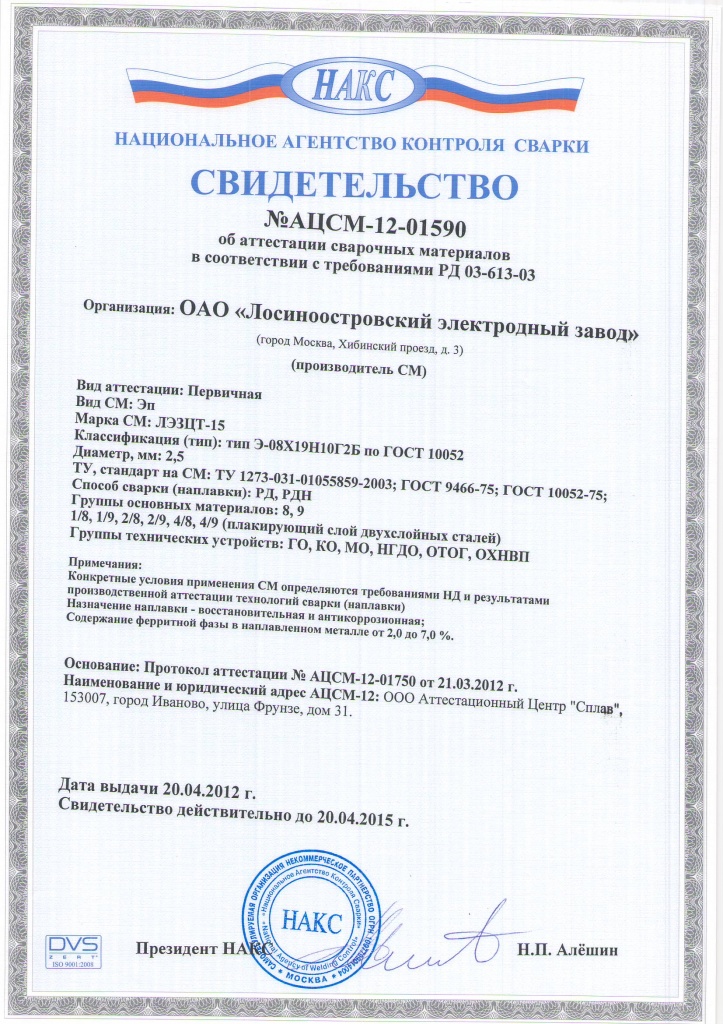

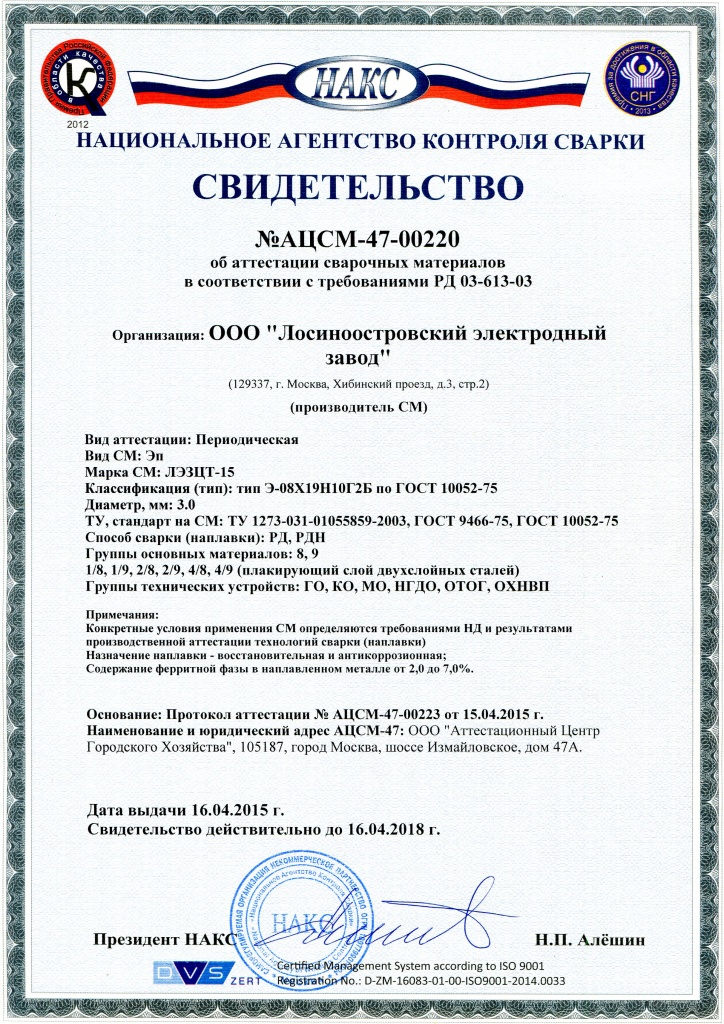

Электроды сварочные ЦТ-15

Тип Э-08Х19Н10Г2Б
ЦТ-15
ГОСТ 9466-75 AWS:Е347-15 Э-08Х19Н10Г2Б-ЛЭЗЦТ-15-Ø-ВД
ГОСТ 10052-75 DIN 8556:E199NbВ20
ТУ 1273-031-01055859-2003
E-2453-РБ26

Предназначены для ручной дуговой сварки ответственных узлов конструкций из аустенитных сталей марок: Х20Н12Т-Л, Х16Н13Б, Х16Н13Б, 12Х18Н9Т, 12Х18Н12Т и им подобных, работающих при температуре 570-650°С и высоком давлении, а также для сварки сталей тех же марок, когда к металлу шва предъявляют жесткие требования стойкости к межкристаллитной коррозии. Сварка во всех пространственных положениях, кроме вертикального «сверху-вниз», постоянным током обратной полярности и переменным током от источников питания с напряжением холостого хода (70±10)В.

Размеры электродов и сила тока при сварке (А):

Диаметр, мм Положение шва
нижнее вертикальное потолочное
2,5 50-80 40-70 40-70
3,0 60-100 50-90 50-90
4,0 90-130 80-120 80-120
5,0 120-170 110-160

Характеристика плавления электродов:

Коэффициент наплавки: 10,5 г/А· ч.

Расход электродов на 1 кг наплавленного металла: 1,7 кг.

Механические свойства металла шва:
Временное сопротивление , МПа Относительное удлиннение, % Ударная вязкость, Дж/см²
≥540 ≥24 ≥80
Химический состав наплавленного металла (%):
C Mn Si Ni Cr Nb S P
0,05-0,12 1,0-2,5 ≤1,3 8,5-10,5 18,0-20,5 0,7-1,3 ≤0,02 ≤0,03
уонии 13/55 уонии 13-55 уонии 13 55 уонии 13.55 уони 13/55 уони 13-55 уони 13.55 уонии-13/55 эсаб уонии эсаб-свэл уонии свэл уонии свэл 13/55 сварочные электроды уонии электроды уонии электроды уони электроды 13/55 esab сэз эсаб-сэз сез
Характеристики
Технические характеристики Электроды ЛЭЗ ЦТ-15
Отзывы о товаре
Добавить отзыв
* — Поля, отмеченные звездочкой, обязательны для заполнения
01:55:12 - 16.11.2018
01:55:12 - 16.11.2018
