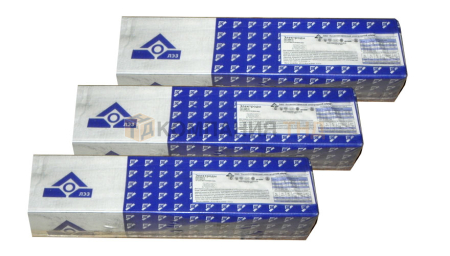

Электроды ЛЭЗ ЦУ-5

Электроды сварочные ЦУ-5
Тип Э50А |
|
ЦУ-5 |
ГОСТ 9466-75 | AWS:E7015 | Э50А-ЛЭЗЦУ-5-2,5-УД |
ГОСТ 9467-75 | DIN 1913:E514В10 | |
ТУ 1272-016-01055859-2003 |
|
E 513(0)-Б20 |
Предназначены для ручной дуговой сварки элементов поверхностей нагрева котлоагрегатов, а также корней швов стыков толстостенных трубопроводов из углеродистых и низколегированных сталей. Максимальная температура эксплуатации сварных соединений не выше 400°С
Сварка во всех пространственных положениях, кроме вертикального «сверху-вниз», постоянным током обратной полярности.
Размеры электродов и сила тока при сварке (А):
Диаметр, мм | Положение шва | ||
нижнее | вертикальное | потолочное | |
2,5 | 70-90 | 70-85 | 65-85 |
Характеристика плавления электродов:
Коэффициент наплавки: 9,5 г/А· ч.
Расход электродов на 1 кг наплавленного металла: 1,7 кг.
Механические свойства металла шва:
Временное сопротивление , МПа | Относительное удлиннение, % | Ударная вязкость, Дж/см² |
≥490 | ≥20 | ≥130 |
Химический состав наплавленного металла (%):
C | Mn | Si | S | P |
0,06-0,12 | 01,0-1,6 | 0,2-0,5 | ≤0,03 | ≤0,035 |
