Флюс сварочный ESAB OK FLUX 10.74
Описание сварочного флюса OK Flux 10.74 для многодуговой сварки продольношовных труб
Агломерированный основный флюс, разработанный, в первую очередь, для многодуговой сварки (до 6 головок) продольношовных труб. Этот флюс одинаково хорошо работает как на постоянном, так и переменном токе. Свои наилучшие сварочно-технологические характеристики он проявляет при сварке минимум 3-я сварочными головками. OK Flux 10.74 обеспечивает получение небольшого усиления сварного шва при сварке продольных стыков труб на высоких скоростях сварки (более 2 м/мин). Получаемый наплавленный металл содержит менее 5 мл водорода на 100г металла. Низкое усиление без пиков означает снижение себестоимости при нанесении изоляционного покрытия на трубы, поскольку позволяет уменьшить его толщину. Комбинируя различными марками проволок, каждая из которых подается в свою сварочную головку, OK Flux 10.74 можно применяется для сварки всех типов трубных сталей, вплоть до класса прочности Х100, обеспечивая высокие значения ударной вязкости. В комбинации с различными проволоками OK Flux 10.74 применяется для сварки всех типов трубных сталей. В сочетании с проволокой OK Autrod 13.64, микролегированной Ti и B, значения ударной вязкости удалось поднять до впечатляющего уровня. Благодаря тщательному металлургическому расчету OK Flux 10.74 образует наплавленный металл без шлаковых включений.
| Тип флюса | Ток и полярность | Перенос легирующего элемента |
Диффузионный водород |
| Алюминатно-основный |
DC+ / AC |
Незначительное легирование Si и умеренное – Mn |
≤ 5 HDM |
| Классификация флюса | Индекс основности | Насыпная плотность | Размер зерна |
|
EN ISO 14174:S A AB 1 AC H5 EN 760: SA AB 1 67 AC H5 |
1,4 |
1,2 кг/дм3 | 0,2 - 1,6 мм |
Рекомендуемые сочетания сварочного флюса OK Flux 10.74 с проволокой
Классификация проволоки и наплавленного металла с флюсом ОК 10.74
| Наименование проволоки | Классификация проволоки |
Классификация наплавленного металла |
||
| OK Autrod | EN / AWS |
EN / после сварки |
AWS / после сварки |
AWS / после термообработки |
| OK Autrod 12.20 | S2 / EM12 | S 42 4 AB S2 | A5.17: F7A6-EM12 | A5.17: F6P6-EM12 |
| OK Autrod 12.22 | S2Si / EM12K | S 42 4 AB S2Si | A5.17: F7A6-EM12K | A5.17: F6P6-EM12K |
| OK Autrod 12.24 | S2Mo; S Mo / EA2 | S 46 2 AB S2Mo | A5.23: F8A2-EA2-A4 | A5.23: F7P0-EA2-A4 |
| OK Autrod 12.34 | S3Mo; S MnMo / EA4 | S 50 2 AB S3Mo | A5.23: F9A2-EA4-A3 | A5.23: F9P0-EA4-A3 |
| OK Autrod 13.64 | SZ / EG |
|
(классифицирована двух | проходная сварка, см . PDS) |
Одобрения проволоки и наплавленного металла с флюсом ОК 10 74
| НАКС (диаметры) | |
| OK Flux 10.74 |
* |
| c OK Autrod |
|
| OK Autrod 12.20 | 3.0; 4.0 |
| OK Autrod 12.22 | 3.0; 4.0 |
| OK Autrod 12.24 |
2.0; 2.5; 3.0; 3.2; 4.0; 5.0 |
| OK Autrod 13.64 | * |
Полный список одобрений на флюс ОК 10.74 см. в PDS или обращайтесь к менеджерам ООО "Компании ТНД" по телефону +7 (495) 225-95-78.
Типичный химический состав наплавленного металла при сварке с флюсом ESAB OK FLUX 10.74, % DC+
| C - углерод, % | Si - кремний, % | Mn - марганец, % | Cr - хром, % | Ni - никель, % | Mo - молибден, % | Прочие | |
| OK Flux 10.74 + OK Autrod | |||||||
| OK Autrod 12.20 | 0.07 | 0.3 | 1.5 |
|
|
|
|
| OK Autrod 12.22 | 0.07 | 0.5 | 1.5 |
|
|
|
|
| OK Autrod 12.24 | 0.05 | 0.4 | 1.4 |
|
|
0.5 |
|
| OK Autrod 12.34 | 0.08 | 0.4 | 1.6 |
|
|
0.5 |
|
Типовые механические свойства наплавленного металла при сварке с флюсом OK Flux 10.74, DC+
| Проволока | Предел текучести, МПа | Предел прочности, МПа | Удлинение, % | Работа удара, Дж | Условия | Примечание | |||
| C OK Autrod |
|
|
|
-18°C | -20°C | -40°C | -51°C |
|
|
| OK Autrod 12.20 | 440 | 540 | 30 |
|
138 |
75 |
50 |
После сварки |
|
| OK Autrod 12.22 | 440 | 540 | 30 |
|
138 |
69 | 44 | После сварки |
|
| OK Autrod 12.24 | 520 | 590 | 24 |
|
65 |
|
|
После сварки | CVN при -29°C: 50Дж |
| OK Autrod 12.34 | 590 | 670 | 24 | 60 | 55 |
|
|
После сварки | CVN при -20°C: 40Дж |
За дополнительной информацией обращайтесь к Спецификации на материал (PDS) или к менеджерам ООО "Компании ТНД" по телефону +7 (495) 225-95-78.

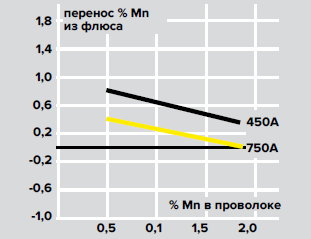

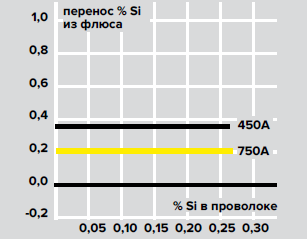

Диаграмма активности флюса ESAB OK Flux 10.74
| Переход Кремния и Марганца из флюса в % | |
|
|
- Ток: постоянный, обратная полярность;
- Напряжение дуги - 30В;
- Скорость сварки - 60 см/мин.,
- Одиночная проволока Ø 4,0 мм.
Расход флюса ОК FLUX 10.74
Расход флюса всегда пропорционален напряжению дуги, как это показано в таблице, приведенной ниже. (кг флюса/кг проволоки)
| Напряжение дуги, (В) |
Расход флюса (сварка на переменном токе) |
Расход флюса (сварка на постоянном токе обратной полярности) |
| 26 |
0.7 |
0.6 |
| 30 |
1.0 |
0.9 |
| 34 | 1.3 |
1.2 |
| 38 |
1.6 |
1.4 |
Хранение и использование флюсов ЭСАБ OK Flux 10 74
Режимы прокалки: 275-325°С, 2-4 часа. Рекомендации по хранению и использованию флюсов.
Упаковка флюсов ESAB
OK Flux 10.74 поставляется упакованным в бумажно-пластиковые мешки весом по 25кг.
Все флюсы ESAB поставляются в специальных мешках из негигроскопичной бумаги, дополнительно герметизированных пластиком изнутри, весом по 25 кг. По желанию заказчика флюсы могут поставляться в упаковках «Big Bag» весом: 500, 600, 800 или 1000 кг.
Для получения дополнительной информации просим Вас обращаться в ООО «Компания ТНД» по тел. 8(495) 225-95-78.
