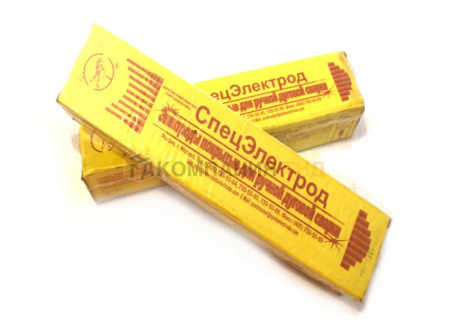

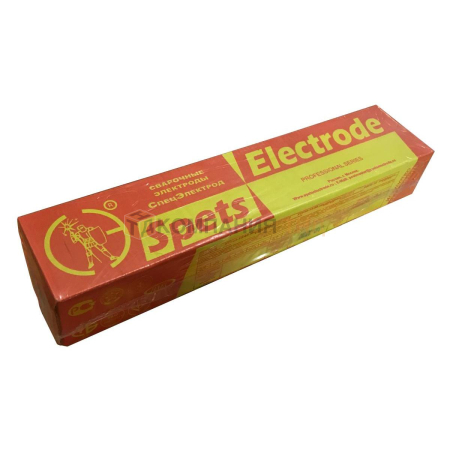

Электроды СпецЭлектрод ЦЛ-17

Описание сварочных электродов СпецЭлектрод ЦЛ-17 для сварки конструкций из хромо-молибденовых сталей
Сварка конструкций из хромо-молибденовых сталей марок 15Х5М, 12Х5МА и 15Х5МФА, работающих в агрессивных средах при температуре до 450°С. Сварка во всех пространственных положениях шва постоянным током обратной полярности.
Условное обозначение электродов ЦЛ 17
Э-10Х5МФ-ЦЛ-17-Æ-ТД | ГОСТ 9466-75, ГОСТ 9467-75 |
Е-00-Б20 |
Характеристика электродов ЦЛ 17
- Покрытие – основное.
- Коэффициент наплавки – 10,0 г/А·ч.
- Производительность наплавки (для диаметра 4,0 мм) – 1,5 кг/ч.
- Расход электродов на 1 кг наплавленного металла – 1,6 кг.
Технологические особенности сварки электродами ЦЛ 17
Сварку производят с предварительным и сопутствующим подогревом до температуры 350-450°С только на короткой и предельно короткой длине дуги. Прокалка перед сваркой: 190-210°С; 1 ч.
Типичные механические свойства металла шва после термообработки
Временное Сопротивление, МПа |
Предел текучести, МПа |
Относительное удлинение, % |
Ударная вязкость, Дж/см2 |
580 | 500 | 23 | 180 |
Типичный химический состав наплавленного металла, %
C | Mn | Si | Cr | Mo | V | S | P |
0,09 | 0,62 | 0,17 | 4,73 | 0,44 | 0,26 | 0,014 | 0,021 |
Геометрические размеры и сила тока при сварке
Диаметр, мм | Длина, мм | Ток, А |
3 | 350 | 60 – 120 |
4 | 400 | 100 – 180 |
5 | 440 | 150 – 220 |
