Электроды ESAB OK 48.00
Описание сварочных электродов ESAB OK 48.00 для сварки углеродистых и низколегированных сталей
Проверенный временем универсальный сварочный электрод ESAB OK 48.00, предназначенный для сварки особо ответственных конструкций из низкоуглеродистых и низколегированных сталей с повышенным пределом текучести, а также для различных комбинаций основных марок этих сталей, работающих при знакопеременных нагрузках при низких температурах. Сварочные электроды эсаб ок 48.00 особенно актуальны, когда невозможно избежать высоких напряжений в сварном шве. Среди электродов аналогичного класса, электроды ЭСАБ OK 48.00 отличаются очень хорошими сварочно-технологическими свойствами и более высокой скоростью сварки в положении вертикаль на подъем. Покрытие характеризуется повышенной влагостойкостью, а наплавленный металл стоек к образованию трещин. Сварка производиться на постоянном токе обратной и прямой полярности. Наплавленный металл отличается предельно низким содержанием диффузионно свободного водорода, благодаря чему рекомендуется для сварки сталей типа HARDOX.
- Ток: = (+ / ̶ )
- Пространственные положения при сварке: 1, 2, 3, 4, 6
- Выпускаемые диаметры: 1,6; 2,0; 2,5; 3,2; 4,0; 5,0; 6,0 и 7,0 мм
- Режимы прокалки: 330-370°С, 2 часа
Электроды ESAB являются предпочтительным выбором среди всех электродов с низким содержанием водорода. Подобную репутацию имеют все наши сварочные материалы начиная с 1904 года, когда Оскар Челльберг изобрел первый покрытый электрод для ручной дуговой сварки (MMA).
Сегодня номенклатура электродов ESAB для MMA сварки под брендом OK является самой широкой. Их современные формулы обеспечивают хорошее проплавление, стабильную однородность сварного шва, высокую механическую прочность и прекрасные сварочно-технологические свойства.
Например, наш флагманский электрод типа E7018, марки OK 48.00, теперь имеет улучшенную формулу обмазки для соответствия требованиям H4R стандарта AWS по низкому содержанию водорода. Они выпускается в вакуумной упаковке ESAB VacPac для оптимальной защиты от поглощения влаги.
С дополнительной информацией о широком выборе высококачественных электродов ЭСАБ с низким содержанием водорода вы можете ознакомиться на нашем веб-сайте. Или обратитесь к торговому представителю ESAB по телефону +7 495 225-95-78 или по электронной почте sale@ktnd.ru чтобы получить дополнительные материалы. История сварки подтверждает, что с ESAB у вас всё будет ОК (#OKWITHESAB).
Типичные характеристики наплавленного металла электродами ESAB OK 48.00
| Классификации и одобрения | Типичные характеристики наплавленного металла | |
| Химический состав, % | Механические свойства | |
|
EN ISO 2560-A: E 42 4 B 4 2 H5 AWS A5.1: E7018 H4 R ТУ 1272-114-55224353-2011 ГОСТ 9467: Э50А (условно) |
С 0,06 Mn 1,15 Si 0,50 P max 0,020 S max 0,015 |
σт 475 МПа σв 565 МПа δ 29% KCV: 143 Дж/см2 при -40°С |
| Типичные свойства образца с V-образным надрезом по Шарпи | ||||
| Работа удара | Температура испытания | |||
| После Сварки | ||||
| 140 Дж | -20 °C | |||
| 70 Дж | -40 °C | |||
| Механические свойства при растяжении | ||||||||||||
| Защитный газ | Предел прочности при растяжении | Предел текучести | Состояние | Удлинение | ||||||||
| ISO | 565 MPa | 475 MPa | После сварки | 29,00% | ||||||||
| Данные наплавки | ||||||||||||
| Ток |
Время горения электрода при 90% от макс. Тока |
Производительность наплавки при токе 90% от максимального |
Диаметр | КПД, % |
Кол-во электродов /кг наплавленного Металла |
Напряжение, В |
||||||
| 55-80 A | 45 сек | 0.63 кг/ч | 2.0 x 300.0 мм | 65,00% | 125 | 22 | ||||||
| 70-110 A | 57 сек | 0.96 кг/ч | 2.5 x 350.0 мм | 67,00% | 65 | 24 | ||||||
| 90-140 A | 68 сек | 1.24 кг/ч | 3.2 x 350.0 мм | 70,00% | 42 | 23 | ||||||
| 90-140 A | 85 сек | 1.33 кг/ч | 3.2 x 450.0 мм | 73,00% | 31 | 23 | ||||||
| 120-190 A | 92 сек | 1.76 кг/ч | 4.0 x 450.0 мм | 71,00% | 22 | 24 | ||||||
| 190-260 A | 99 сек | 2.61 кг/ч | 5.0 x 450.0 мм | 75,00% | 13 | 24 | ||||||
| 30-55 A | 50 сек | 0.38 кг/ч | 1.6 x 300.0 мм | 59,00% | 192 | 24 | ||||||
| 120-190 A | 75 сек | 1.63 кг/ч | 4.0 x 350.0 мм | 70,00% | 29 | 24 | ||||||
| 220-340 A | 97 сек | 3.88 кг/ч | 6.0 x 450.0 мм | 80,00% | 9 | 26 | ||||||
| 280-410 A | 104 сек | 4.83 кг/ч | 7.0 x 450.0 мм | 79,00% | 7 | 27 | ||||||
| Классификации | ||||||||||||
| Классификации |
AWS A5.1 : E7018 EN ISO 2560-A : E 42 4 B 4 2 H5 ГОСТ 9467 : Э50А (условно) |
|||||||||||
| Одобрения | ||||||||||||
| Одобрения |
ABS 3YH5 BV 3YH5 DNV 3 YH5 GL 3YH5 LR 3YH5 RS 3YH5 |
|||||||||||
Одобрения на материалы выдаются с привязкой к заводу изготовителю. Подробную информацию можно получить в Компании ТНД по телефону +7(495)225-95-78.
Характеристики расходного материала
| Тип сплава | Carbon Manganese |
| Тип покрытия | Основное |
| Диффузионный водород | < 4.0 ml/100g (< 3 for most of the batches) |
| Сварочный ток | DC+(-) |
Химический состав наплавленного металла
| C | Mn | Si |
| 0.06 % | 1.1 % | 0.5 % |
Параметры сварки электродами ESAB OK 48.00
| Диаметр, мм | Длина, мм |
Напряжение дуги, В |
Сварочный ток, A |
Кг наплавленного металла/ кг электродов |
Количество электродов/ кг наплавленного металла |
Кг наплавленного металла/ час работы дуги |
Время сгорания, сек/ электрод |
| 1.6 | 300 | 30-55 | 22 |
|
|
|
|
| 2.0 | 300 | 50-80 | 24 |
|
|
|
|
| 2.5 | 350 | 80-110 | 23 | 0.65 | 62.5 | 1.0 | 56 |
| 3.2 | 350 | 90-140 | 22 | 0.64 | 43 | 1.3 | 66 |
| 3.2 | 450 | 90-140 | 23 | 0.64 | 32.3 | 1.5 | 76 |
| 4.0 | 350 | 125-210 | 24 | 0.51 | 35.0 | 2.1 | 64 |
| 4.0 | 450 | 125-210 | 26 | 0.67 | 20.5 | 2.1 | 86 |
| 5.0 | 450 | 200-260 | 23 | 0.69 | 13.5 | 2.6 | 102 |
| 6.0 | 450 | 220-340 | 23 | 0.72 | 9.6 | 3.7 | 102 |
| 7.0 | 450 | 280-410 | 25 | 0.72 | 7.0 | 4.4 | 117 |

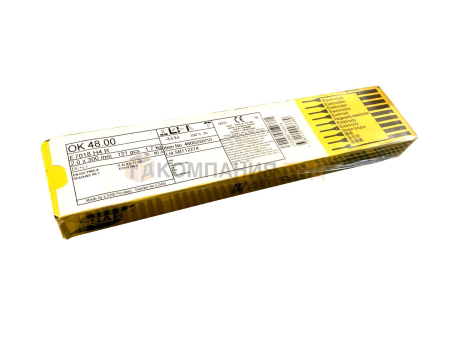

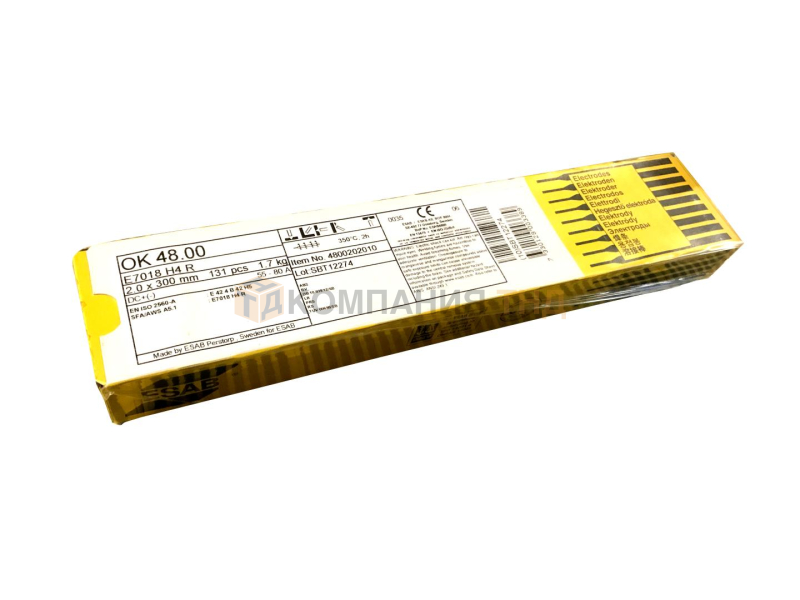

Упаковка сварочных электродов ESAB OK 48.00 для сварки нержавейки
Сварочные электроды ОК 48.00 выпускаются как в традиционной картонной упаковке ЭСАБ, так и в новой технологичной вакуумной упаковке ESAB VacPac. Каждая из картонных коробок сварочных электродов ESAB OK 48.00 содержит малые вакуумные упаковки электродов 48.00. Количество электродов эсаб ок 48.00 в вакуумной упаковке VacPac приведено в следующей таблице:
| Артикул |
Диаметр электродов OK 48.00, мм |
Длина электродов OK 48.00, мм |
Масса пачки, кг |
Количество электродов в пачке, шт |
Кол-во пачек в упаковке, шт |
Масса упаковки, кг |
Масса паллеты, кг |
| 4800162010 | 1,6 | 300 | 1,6 | 172 | 6 | 9,6 | 739,2 |
| 4800202010 | 2,0 | 300 | 1,7 | 131 | 6 | 10,2 | 785,4 |
| 4800253000 | 2,5 | 350 | 4,3 | 171 | 3 | 12,9 | 415,8 |
| 4800323200 | 3,2 | 350 | 4,8 | 125 | 3 | 14,4 | 416,8 |
| 4800324200 | 3,2 | 450 | 6 | 124 | 3 | 18 | 851,4 |
| 4800404200 | 4,0 | 450 | 6 | 83 | 3 | 18 | 683,4 |
| 4800504200 | 5,0 | 450 | 6 | 57 | 3 | 18 | 422,1 |
Положение электродов ESAB OK 48.00 при сварке
Информация о производстве электродов ESAB 48.00
| Название | Артикул | Информация |
| Электроды ESAB OK 48.00 ф 3,2 мм х 350 мм (14,4кг) | 4800323200 | Снят с производства |
| Электроды ESAB OK 48.00 ф 3,2 мм х 450 мм (18кг) | 4800324200 | Снят с производства |
| Электроды ESAB OK 48.00 ф 4,0 мм х 450 мм (18кг) | 4800404200 | Снят с производства |
| Электроды ESAB OK 48.00 ф 5,0 мм х 450 мм (18кг) | 4800504200 | Снят с производства |
