Электроды ESAB OK 53.70
Описание сварочных электродов ESAB OK 53.70 для сварки труб из углеродистых и низколегированных сталей
Сварочные электроды ESAB OK 53.70 с низким содержанием водорода для односторонней сварки трубопроводов и конструкций общего назначения. Преимущественно используются для сварки корневого слоя шва поворотных и неповоротных стыков трубопроводов и других ответственных конструкций из низкоуглеродистых, углеродистых и низколегированных сталей прочностных классов до К60 включительно.
Электроды диаметром Ø2,5мм и Ø3,2мм предназначаются также для сварки заполняющих и облицовочного слоёв шва тонкостенных конструкций, включая стыки трубопроводов из сталей прочностных классов до К54 включительно.
Электроды ок 53.70 отличаются большой глубиной проплавления (проварки), формируют плоский шов с легко удаляемой шлаковой коркой. Хорошо сбалансированная шлаковая система обеспечивает стабильное горение дуги и позволяет легко производить сварку ok 53.70 во всех пространственных положениях. Электроды ok 53.70 рекомендуются для сварки заполняющих и облицовочных проходов стыков труб классом прочности до API 5LX56 и корневых проходов классом прочности до API 5LX70.
Трубные сварочные электроды 53.70 производства ESAB

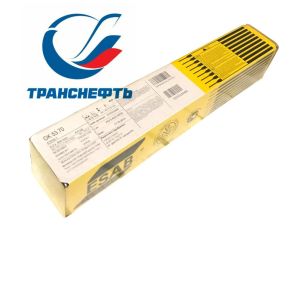

Сварочные электроды OK 53.70 (ЭСАБ ОК 5370) предназначены для сварки трубопроводов и других ответственных конструкций из малоуглеродистых и низколегированных сталей. Электроды ok 53 70 обеспечивают высокие качества сварки корневого прохода с формированием обратного валика. Электроды ок 53 70 имеют высокие механические и ударные свойства, поэтому при низких температурах делают возможным применение электрода в районах крайнего Севера. Сварочные электроды 53.70, наряду с электродами ESAB OK 74.70, имеют сертификацию НАКС, ободрение Транснефть, а также множество других сертификатов. Сварочные электроды ЭСАБ 53.70 зарекомендовали себя как отличный сварочный материал для сварки труб при строительстве нефте- и газопроводов как в России, так и за рубежом.
Параметры сварки электродами ESAB OK 53.70
| Диаметр электроды 53.70, мм | Длина электроды 53 70, мм | Напряжение дуги, В | Сварочный ток, A | Кг наплавленного металла/ кг электродов | Количество электродов/ кг наплавленного металла | Кг наплавленного металла/ час работы дуги | Время сгорания электрода, сек |
| 2.5 | 350 | 60-85 | 26 | 0.63 | 87.7 | 0.7 | 57 |
| 3.2 | 350 | 80-130 | 28 | 0.60 | 53.6 | 1.1 | 60 |
| 3.2 | 450 | 80-130 |
|
|
|
|
|
| 4.0 | 450 | 115-190 | 24 | 0.63 | 24.6 | 1.7 | 86 |
Упаковка сварочных электродов ОК 53.70

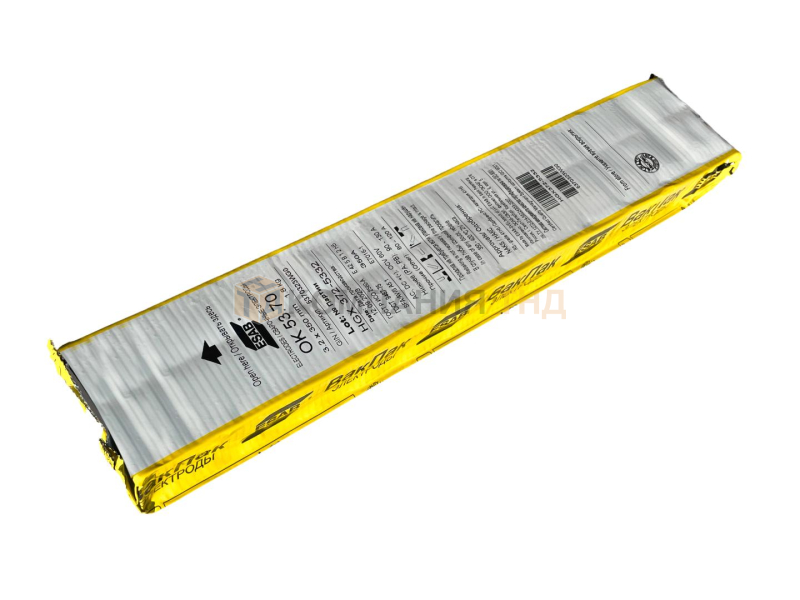

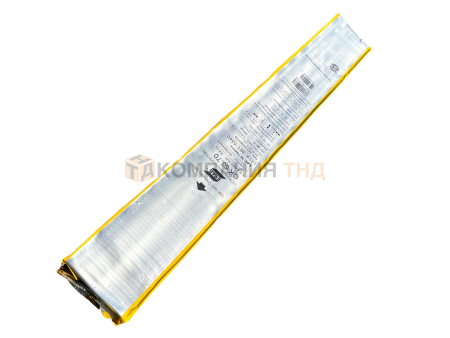

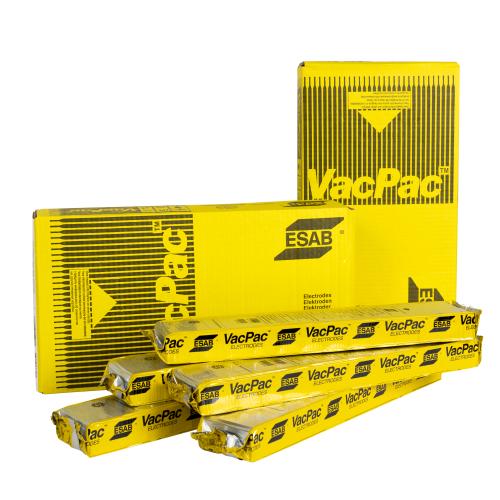

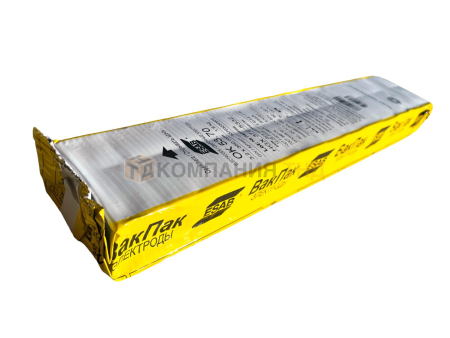

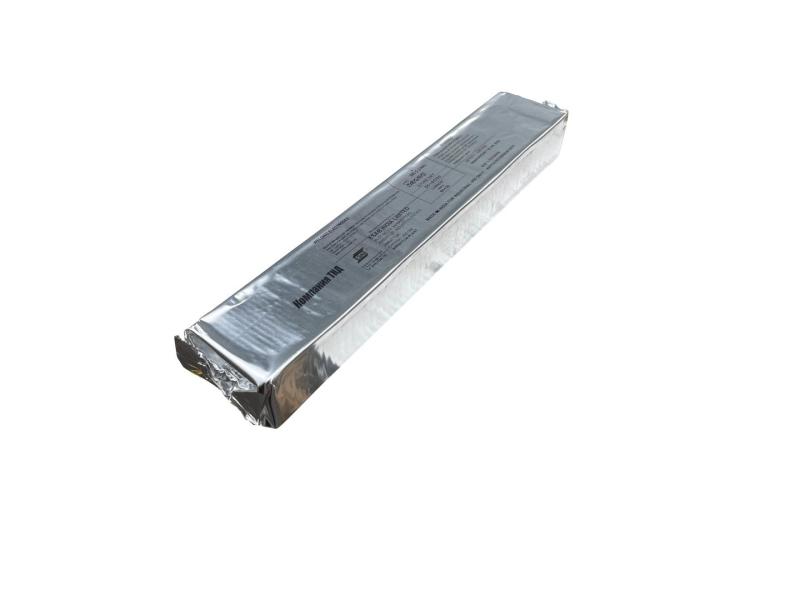

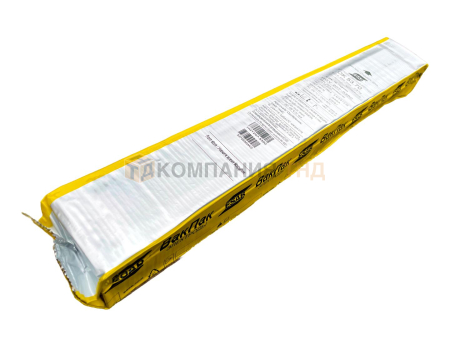

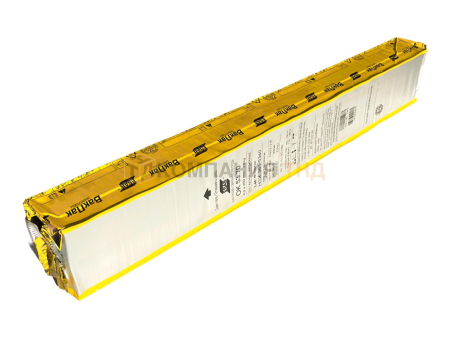

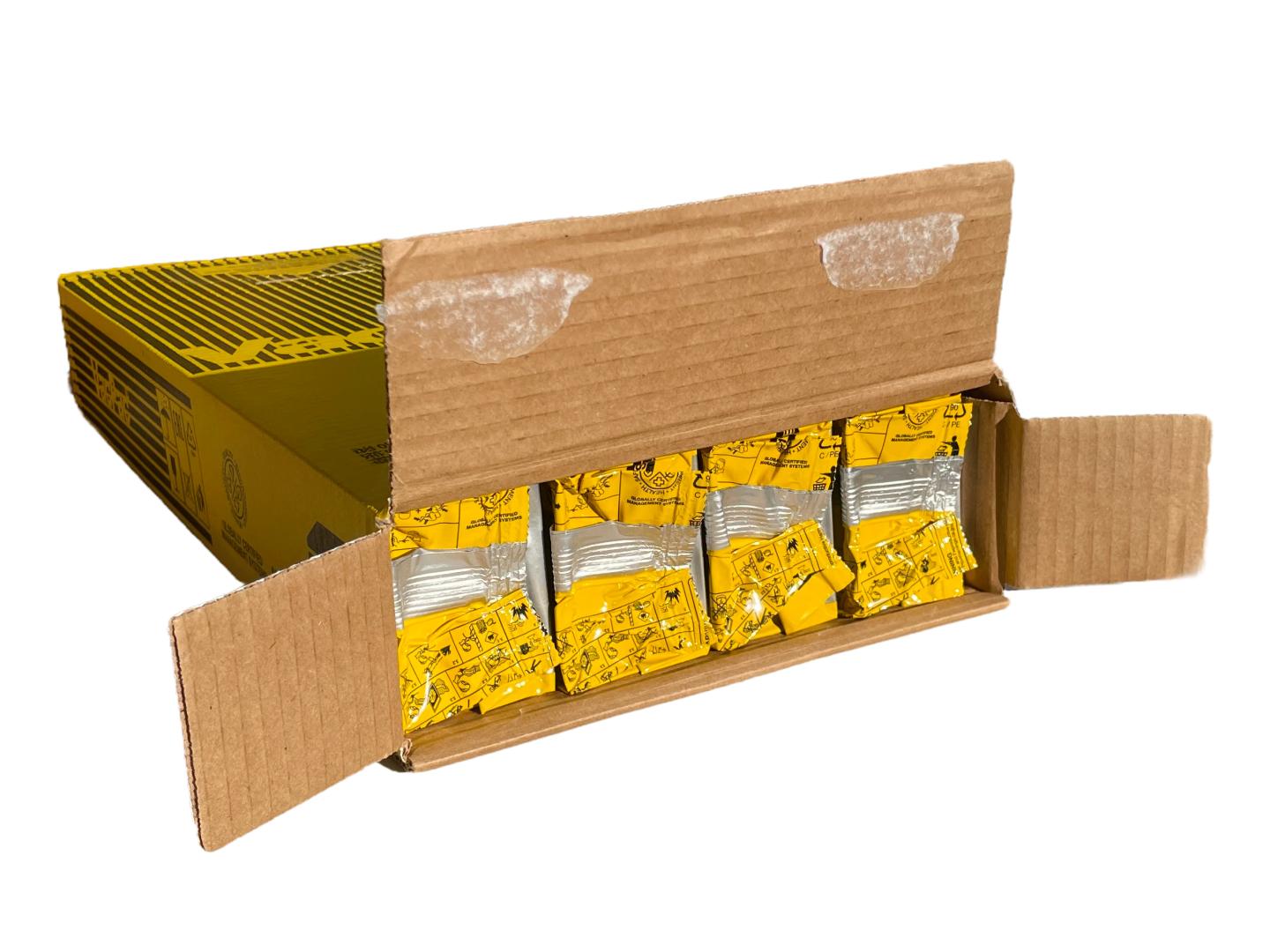

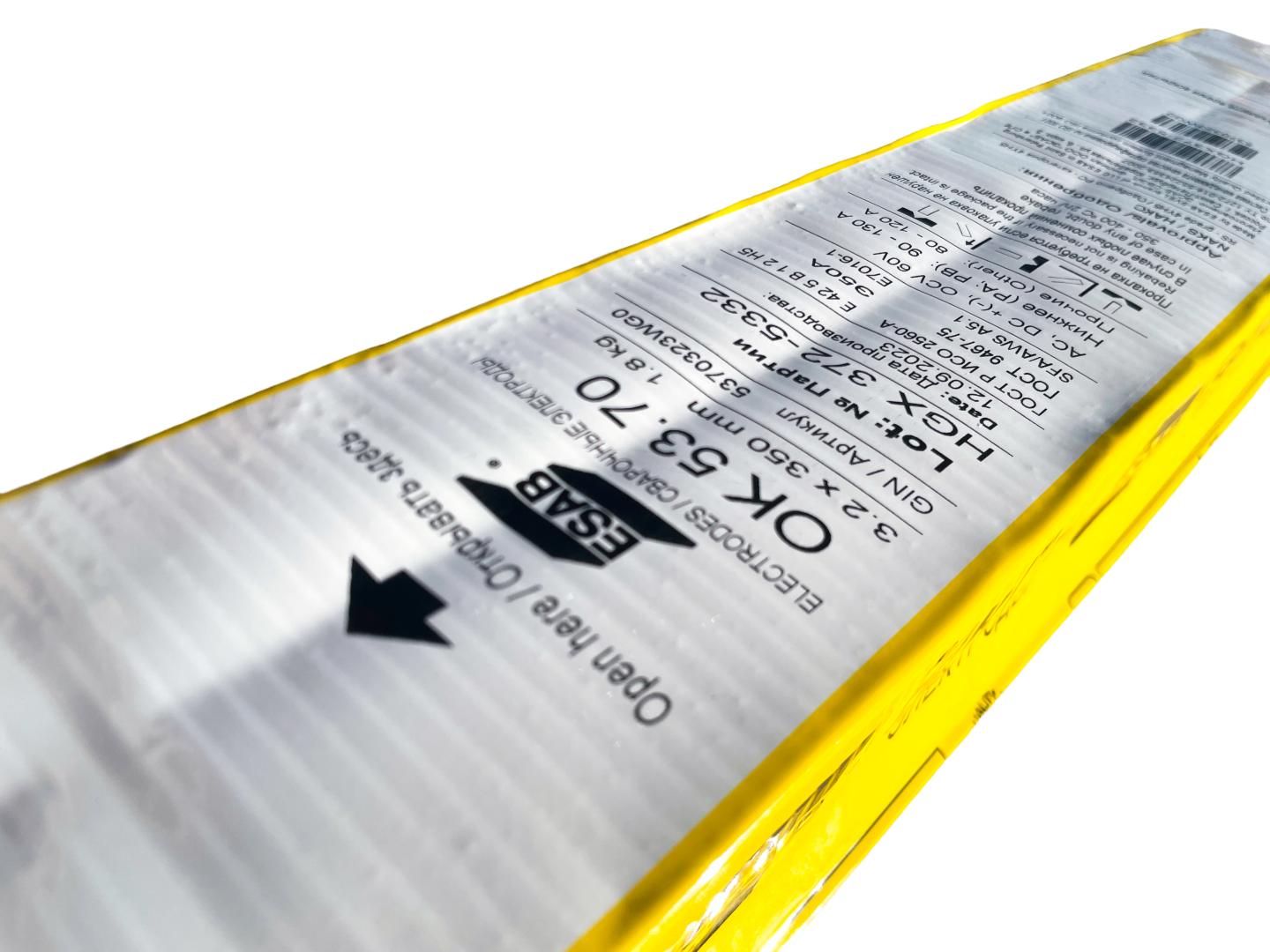

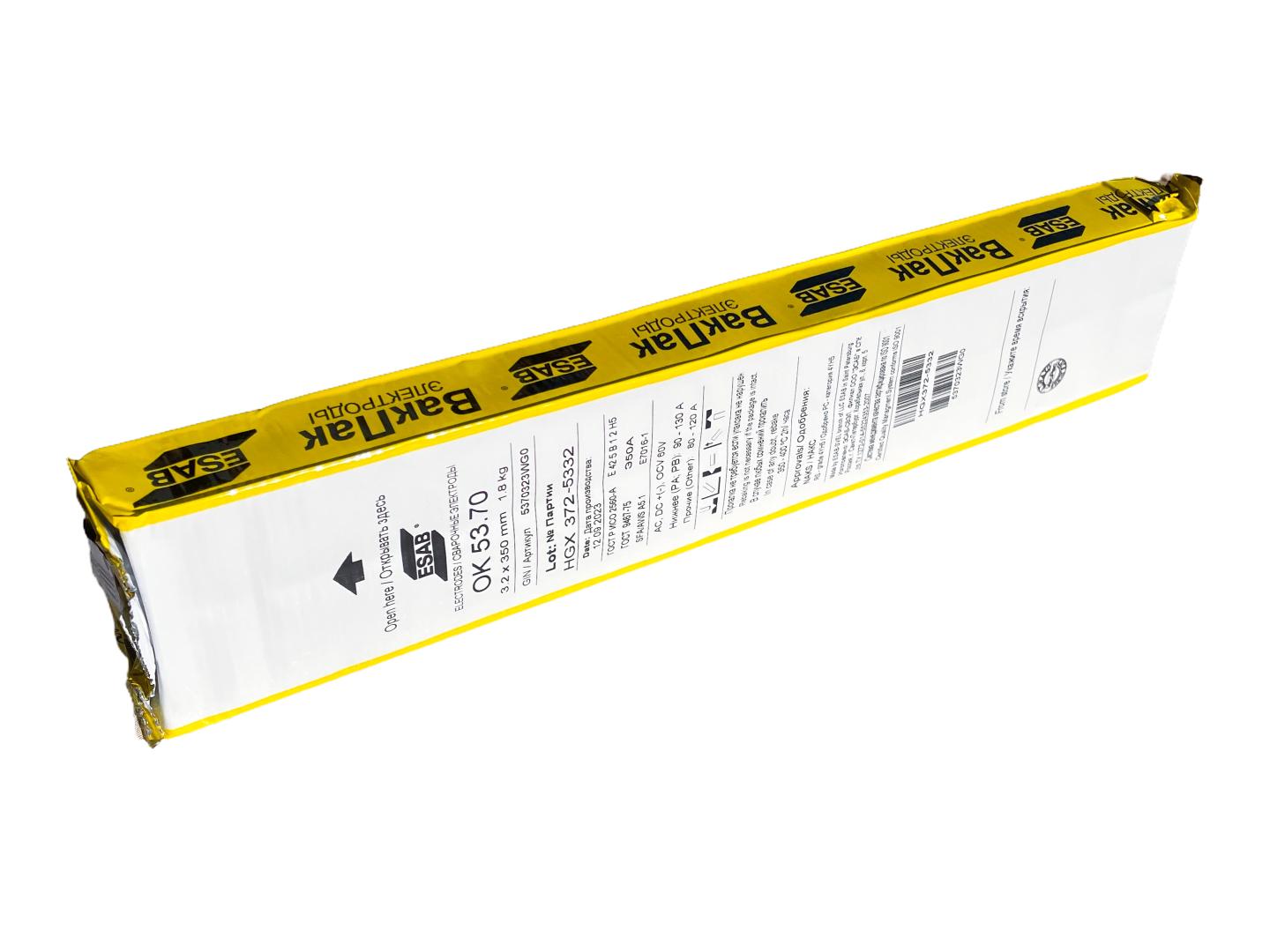

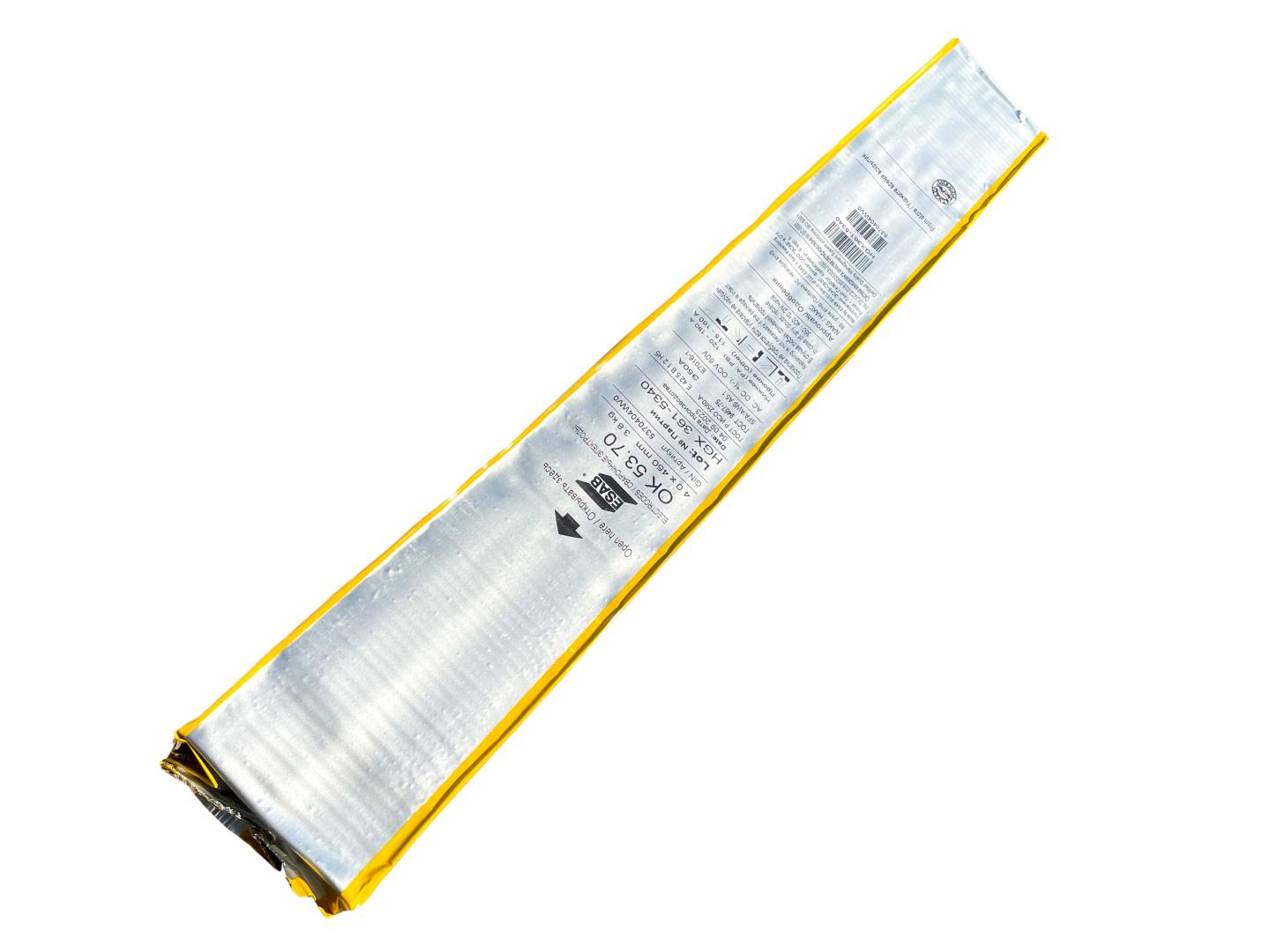

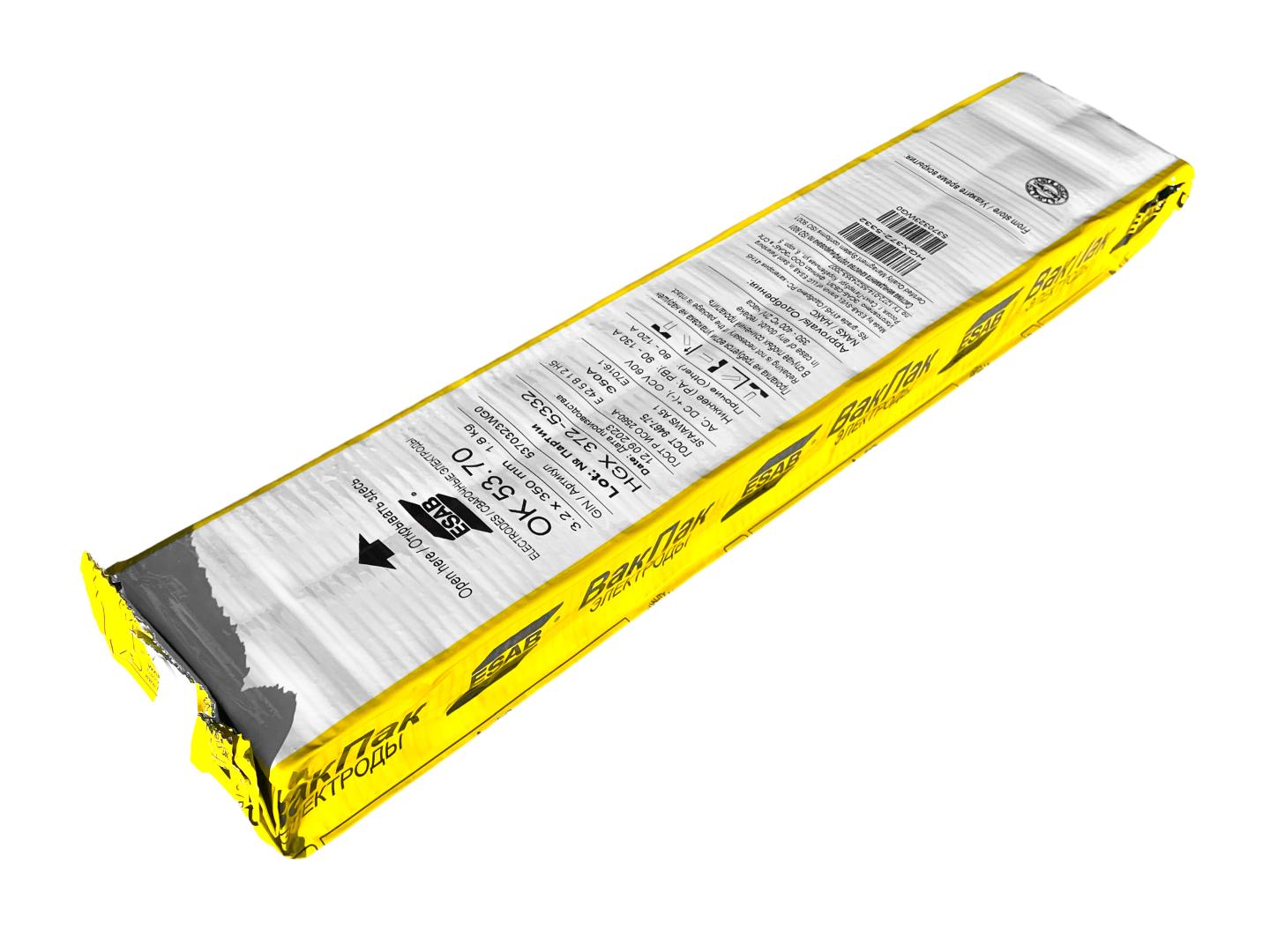

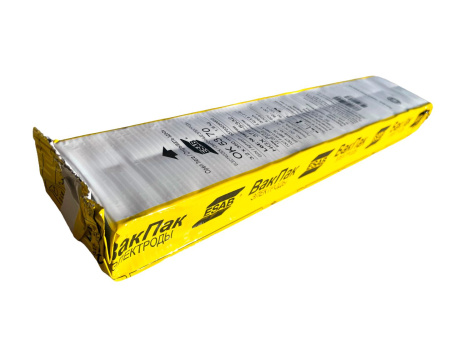

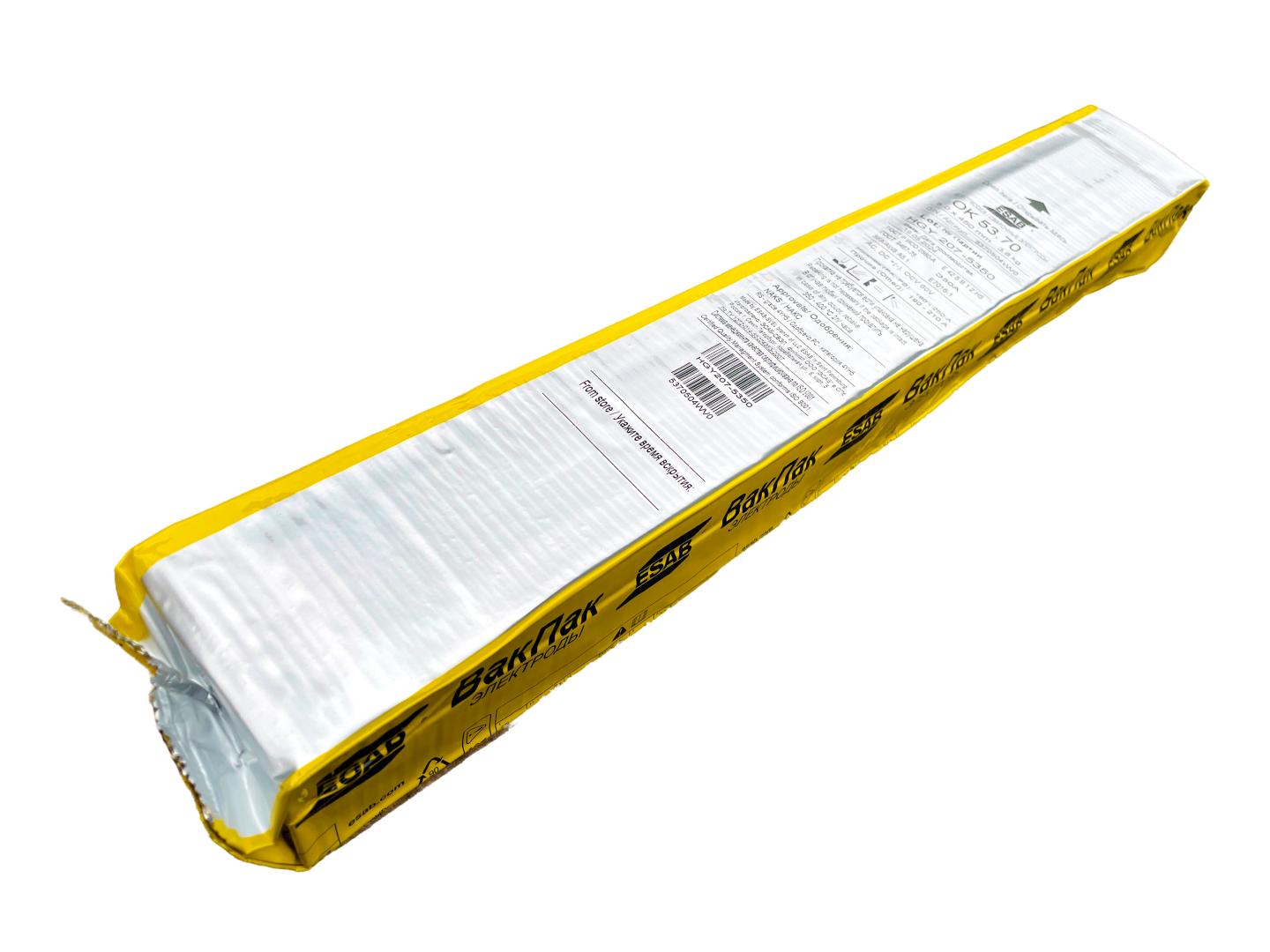

Сварочные электроды 53.70 производства ESAB Perstorp AB выпускаются в традиционной картонной упаковке по 13,5 кг (ОК 53.70 d-2,5х350мм), по 14,1кг (ОК 53.70 d-3,2х350мм), по 18 кг (ОК 53.70 d-4.0х450мм) и по 17,7 кг (ОК 53.70 d-5.0х450мм). Объём одного палета электродов ESAB OK 53.70 - 891 кг, 930,6 кг, 882 кг и 867,3 кг соответственно по диаметрам 2,5; 3,2; 4,0; 5,0. Сварочные электроды ЭСАБ ОК 53.70 также выпускаются также в новой высокотехнологичной вакуумной упаковке VacPac.
- Электроды ESAB OK 53.70 2.5x350mm 1/2 VP в упаковке VacPac по 3,4 кг артикул 53702530G0. Вес паллеты: 683,4 кг

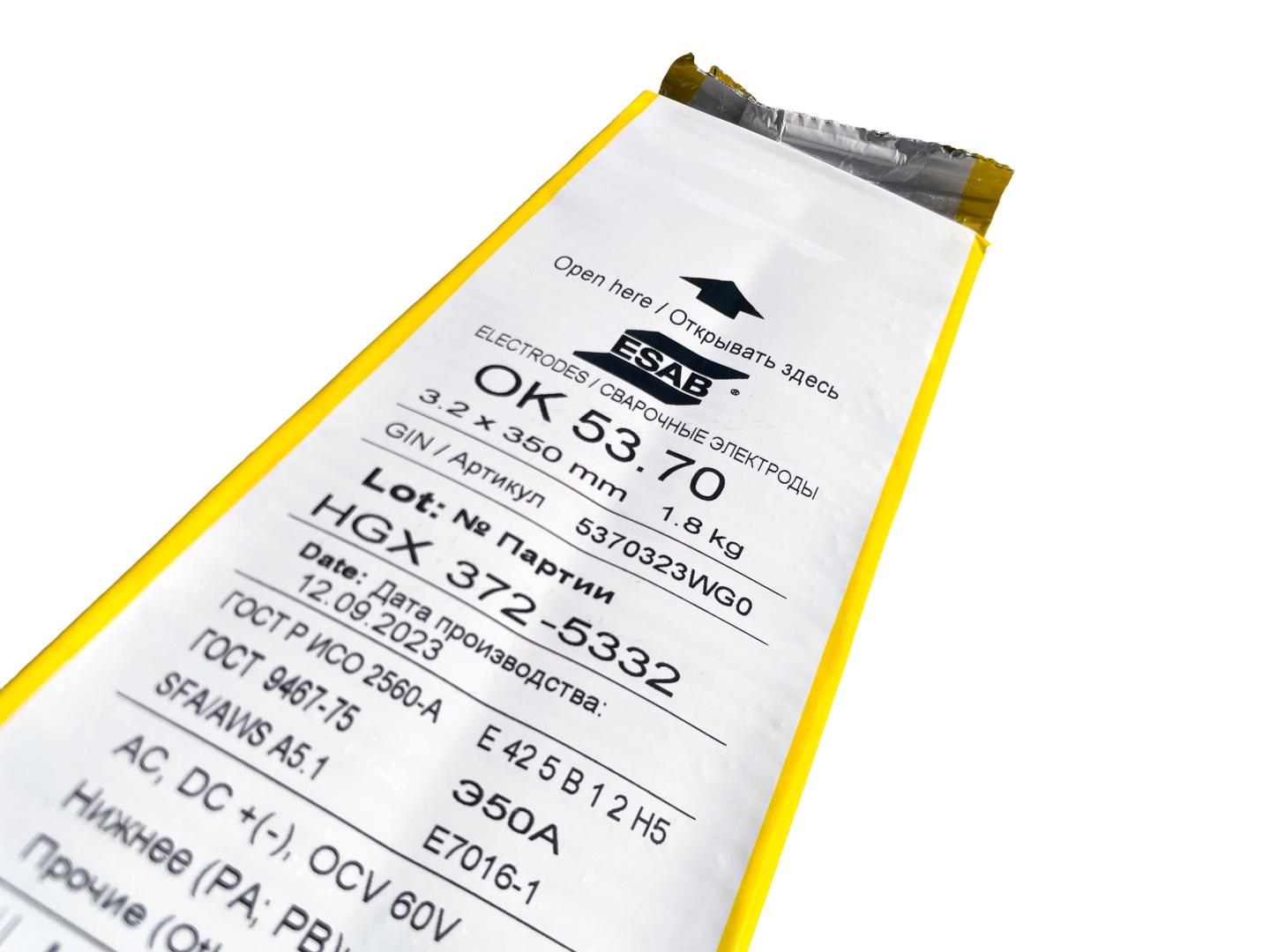

- Электроды ESAB OK 53.70 3.2x350mm 1/2 VP в упаковке VacPac по 3,8 кг артикул 53703230G0. Вес паллеты: 763,8 кг

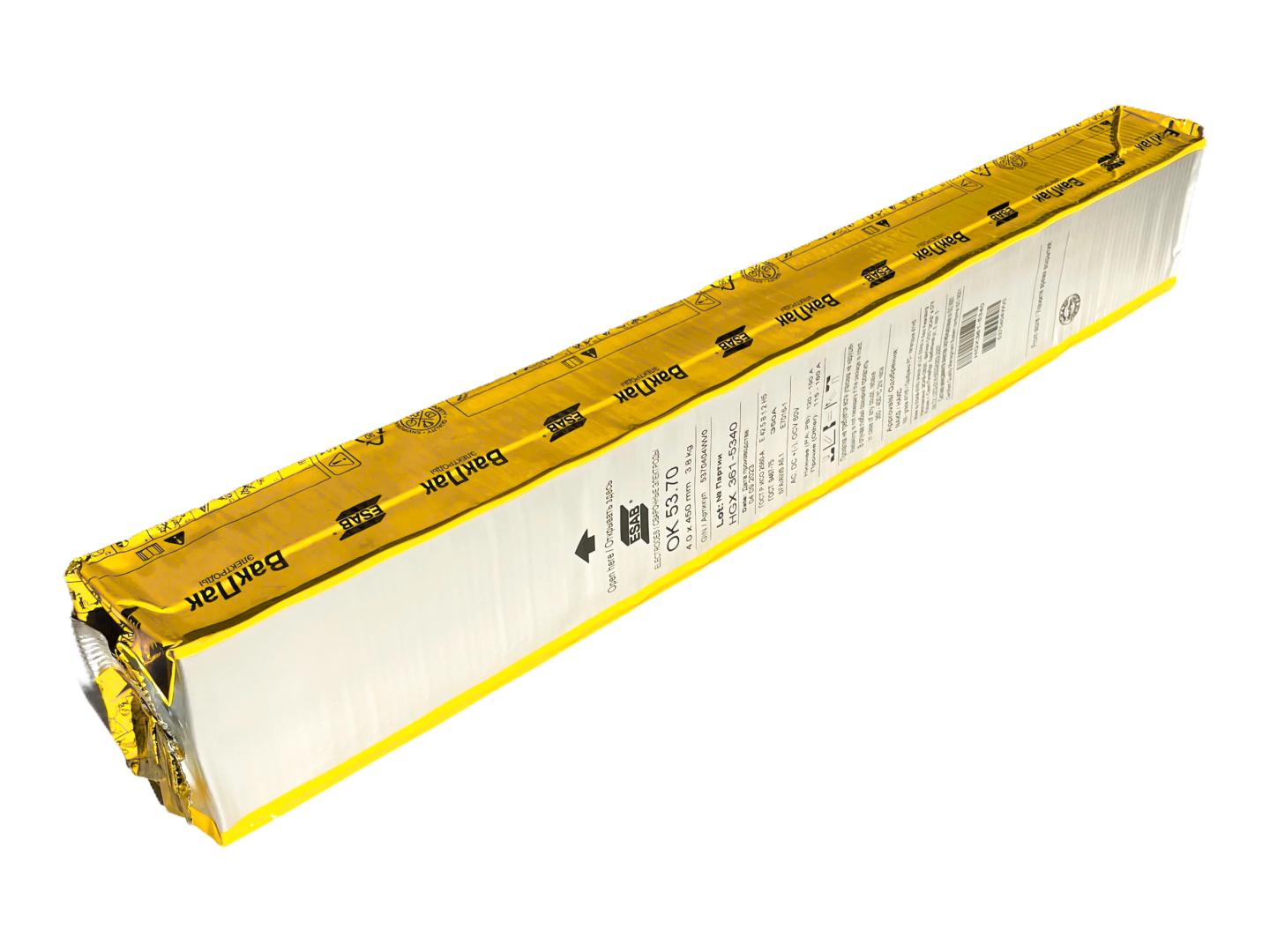

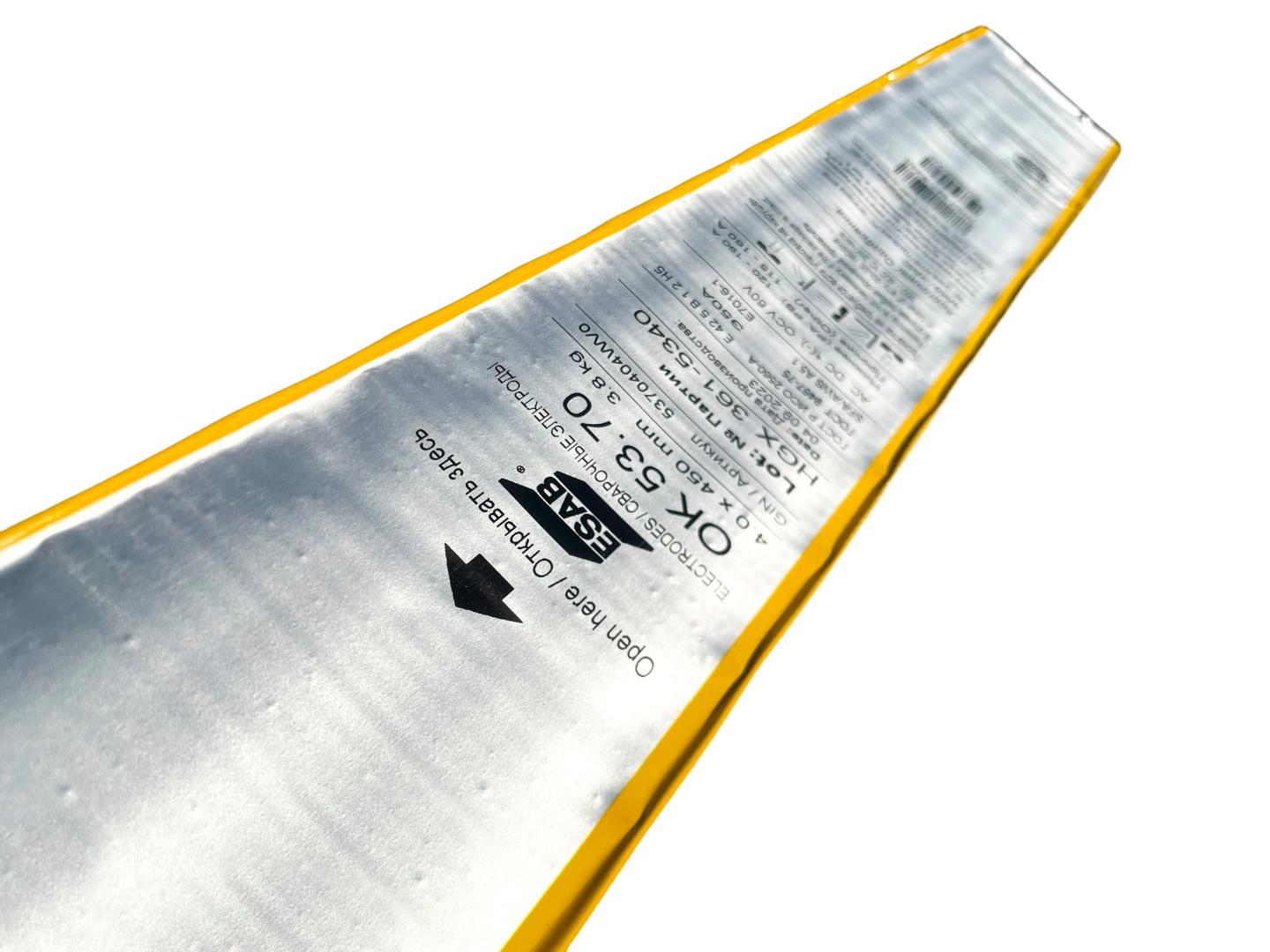

- Электроды ESAB OK 53.70 4.0x450mm 3/4 VP в упаковке VacPac по 3,8 кг артикул 53704040V0. Вес паллеты: 744,8 кг
Количество электродов ЭСАБ ОК 53.70 в упаковках и пачках приведено в следующей таблице:
| Диаметр электродов эсаб ок 53.70, мм | Длина электродов, мм |
Масса паллета, кг |
Количество пачек на паллете, шт |
Масса упаковки электродов, кг | Упаковка VacPac | Количество пачек в упаковке, шт |
Масса пачки, кг |
Количество электродов в пачке, шт | Количество электродов в упаковке, шт |
|
2.5 |
300 |
891 |
66 |
13,5 |
нет |
3 | 4,5 | 248 |
744 |
| 2.5 | 300 |
683,4 |
67 |
10.2 |
1/2 VP |
3 |
3,4 |
|
|
| 3.2 | 300 |
930,6 |
66 |
14.1 |
нет |
3 |
4,7 |
149 | 447 |
| 3.2 | 350 |
763,8 |
67 |
11.4 |
1/2 VP |
3 |
3,8 |
|
|
| 4.0 | 450 |
882 |
49 |
18.0 |
нет |
3 |
6,0 |
95 |
285 |
| 4.0 | 450 | 744,8 |
49 |
15.2 |
3/4 VP |
4 |
3,8 |
|
|
| 5.0 | 450 |
867,3 |
49 |
17.7 |
нет |
3 |
5,9 |
|
|
Положение электродов ESAB ОК 53.70 при сварке
Информация для заказа электродов ESAB OK 53.70
| Артикул | Наименование | Вес пачки, кг | Вес упаковки, кг | Вес палеты, кг | Минимальный заказ, кг | Производитель |
| 5370253000 | OK 53.70 2.5x350mm | 4,5 | 13,5 | 891 | 891 | Perstorp AB, Швеция |
| 53702530G0 | OK 53.70 2.5x350mm 1/2 VP | 1,7 | 10,2 | 683,4 | 10,2 | Perstorp AB, Швеция |
| 53702530K0 | OK 53.70 2.5x350mm 1/4 VP | 0,7 | 6,3 | 422,1 | 6,3 | Perstorp AB, Швеция |
| 5370253W00 | OK 53.70 2.50x350mm 4,5kg | 4,5 | 13,5 | 891 | 13,5 | ЭСАБ-СВЭЛ, Санкт-Петербург, Россия |
| 5370323000 | OK 53.70 3.2x350mm | 4,7 | 14,1 | 930,6 | 930,6 | Perstorp AB, Швеция |
| 53703230G0 | OK 53.70 3.2x350mm 1/2 VP | 1,9 | 11,4 | 763,8 | 11,4 | Perstorp AB, Швеция |
| 5370323W00 | OK 53.70 3.2x350mm 4,5kg | 4,5 | 13,5 | 891 | 13,5 | ЭСАБ-СВЭЛ, Санкт-Петербург, Россия |
| 5370404000 | OK 53.70 4.0x450mm | 6 | 18 | 882 | 882 | Perstorp AB, Швеция |
| 53704040V0 | OK 53.70 4.0x450mm 3/4 VP | 3,8 | 15,2 | 744,8 | 288,8 | Perstorp AB, Швеция |
| 5370404W00 | OK 53.70 4.0x450mm 6kg | 6 | 18 | 882 | 18 | ЭСАБ-СВЭЛ, Санкт-Петербург, Россия |
| 5370504000 | OK 53.70 5.0x450mm | 5,9 | 17,7 | 867,3 | 17,7 | Perstorp AB, Швеция |
- Тип товара
- Электроды сварочные
- Тип работ
- Ручная дуговая сварка (MMA)
- Назначение
- углеродистая сталь / низколегированная сталь / сварка трубопроводов
- Тип электрода
- для ручной дуговой сварки
- Материал электрода
- металлический сплав
- Напряжение холостого хода Ux.x., В
- 60
- Режимы прокалки
- 330-370°С, 2 часа
- Положение сварки?
- 1 - нижнее или в лодочку / 2 - нижнее в угол / 3 - горизонтальный шов на вертикальной плоскости / 4 - вертикальный шов на подъём / 6 - потолочный шов
- Режим сварки?
- AC/DC
- Одобрения, Классификации, Сертификаты
- НАКС (Национальное агентство контроля и сварки) / ВНИИГАЗ (ОАО Газпром) / ABS - Американское бюро стандартизации в области судостроения / DnV - Норвежская компания стандартизации в области судостроения Det Norske Veritas, Осло / LR - Британское морское страховое объединение регистра Ллойда (Регистр Судоходства Ллойда)
- Подробнее
- Одобрения:
ABS: 3YH5
DNV: 3YH5
LR: 3YH5
ГОСТ 94466-75
ГОСТ 9467-75 - SFA/AWS
- E7016-1
- EN
- E 42 5 B 1 2 H5
- ISO
- E 42 5 B 1 2 H5
- DIN
- E5155B10
- Технические условия
- ТУ 1272-014-55224353-2005 / ТУ 1272-134-53304720-2007 / ТУ 1272-134-53304720-2009
- Аналог
- LB-52U, OK 48.15, АНО-1М, ЦУ-5, ЦУ-4
- Тип наплавленного металла?
- Э50А
- Тип покрытия?
- основной
- C — Углерод, %
- 0.06
- Mn — Марганец (Г), %
- 1.2
- P — Фосфор (П), %
- 0.015
- S — Сера, %
- 0.015
- Si — Кремний (С), %
- 0.50
- Коэффициент наплавки, %
- 100
- Предел текучести, Мпа?
- 440
- Предел прочности, Мпа?
- 530
- Относительное удлинение, %?
- 30
- KV -20°С, Дж min?
- 150
- KV -40°С, Дж min?
- 120
- KV -50°С, Дж min?
- 100
