Электроды ESAB (СВЭЛ) МТГ-01К

Артикул : 3906253WM0
ESAB
Электроды ESAB (СВЭЛ) МТГ-01К
Электроды ESAB (СВЭЛ) МТГ-01К
Диаметр: 2,5 мм 3,0 мм -
Длина: 350 мм -
Упаковка: 4,5 кг -
В наличии
По запросу Под заказ
В данный момент товара нет в наличии. Срок поставки, а также неоходимость внесения предоплаты необходимо уточнить у менеджеров.
Нет в наличии
Цена:
981 Р
или
Описание

Описание сварочных электродов ЭСАБ СВЭЛ МТГ-01К для сварки углеродистых и низколегированных сталей

Сварочные электроды МТГ-01К типа Э50А по ГОСТ 9467-75 предназначены для сварки углеродистых и низколегированных сталей, но в основном сварочные электроды ЭСАБ МТГ-01К используются преимущественно для сварки корневого слоя шва поворотных и неповоротных стыков трубопроводов и других ответственных конструкций из низкоуглеродистых, углеродистых и низколегированных сталей прочностных классов до К60 включительно с нормативным временным сопротивлением разрыву до 589 Н/мм² включительно. Электроды мтг-01к диаметром 3,0 мм предназначаются так же для сварки заполняющих и облицовочного слоёв шва тонкостенных конструкций, включая стыки трубопроводов из сталей прочностных классов до К54 включительно (с нормативным пределом прочности до 539 Н/мм²). Электроды аттестованы НИЦ «Мосты», Свидетельство НАКС, сертифицированы Госстандартом России, одобрены ВНИИГаз.

Электроды с основным покрытием марки МТГ-01К предназначены для ручной электродуговой сварки на постоянном токе углеродистых и низколегированных конструкционных сталей перлитного класса с пределом прочности до 540 МПа и арматурных сталей класса А240 и А300 с высокими требованиями ударной вязкости. Стандартной областью применения электродов МТГ-01K является сварка корневого шва, а также заполняющих и облицовочного слоев неповоротных стыков трубопроводов, сосудов и других ответственных конструкций.

Наплавленный металл устойчив к разрыву и имеет хорошие показатели ударной вязкости также при низких температурах благодаря характеристикам электродов мтг-01к. Сварочные свойства: электроды мтг-01к предназначены для сварки во всех положениях, кроме вертикального сверху вниз. Дуга стабильна, разбрызгивание малое, удаление шлака легкое.

  • Разработчик формулы электродов МТГ-01К: ООО "Сычевский электродный завод"
  • Завод изготовитель: ЗАО "ЭСАБ-СВЭЛ", Санкт Петербург, предприятие группы компаний ESAB. Производство марки по рецептуре Сычевского электродного завода
  • Бренд: Электрод марки МТГ-01К по формуле Сычевского электродного завода производится под брендом ESAB
  • Стандарт и ТУ: ГОСТ 9467-75 – Э50А, ТУ 1272-133-55224353-2013, AWS A5.5 E7015-G
  • Аттестации и сертификации: Электроды МТГ-01К производства СВЭЛ уже имеют свидетельства НАКС на все группы опасных объектов за исключением КСМ. Электроды находятся в процессе внесения в Реестр Газпрома. Ориентировочная дата внесения в Реестр март – апрель 2015.

Рекомендации к области применения сварочных электродов МТГ-01К

  • Электроды МТГ 01 диаметром 2,5 и 3,0 мм применяются для сварки и ремонта корневого слоя швов неповоротных стыков нефте- и газопроводов из сталей прочностных классов до К60 (Х70) включительно
  • Электроды МТГ 01 диаметром 3,0 мм применяются для сварки и ремонта заполняющих слоев швов неповоротных стыков нефте- и газопроводов из сталей прочностных классов до К54 (Х60) включительно
  • Выполнение ответственных корневых проходов других конструкций с образованием обратного валика в нефтехимической . энергетической и строительной промышленности
  • При сварке конструкций с высокими требованиями ударной вязкости на -60 градусов по Цельсию
  • Другие применения , где использование электродов УОНИ ограничено высокими требованиями к сварке.
  • Замещение электродов импортного производства , в частности электрода LB 52U

Технические характеристики сварочных электродов СВЭЛ МТГ 01К

Механические свойства металла шва


Вид т/о

Температура испытаний, С

Временное сопротивление разрыву, МПа

Предел текучести, МПа

Относительное удлинение, %

Относительное сужение, %
Ударная вязкость, Дж/см2
KCV KCV-40 KCV-60
Не менее
Без т/о 20 510-550 390-435 26 65 120 40 34

Механические свойства наиболее ходовых трубных сталей в соответствии ос стандартом API.

Марка стали API 5L DIN 17172 сопоставимые марки StE... Предел текучести (min), МПа Предел прочности (min), МПа Относительное удлинение (min), %
A 210.7 210 330 28
B 240.7 240 410 23
X42 .290.7 290 410 23
X46 320.7 315 430 22
X52 360.7 360 450 21
X56 385.7 385 490 20
X60 415.7 415 520 19
X65 445.7 ТМ 450 550 18
X70 480.7 ТМ 480 560 18
X80+ 550.7 ТМ 550 620 18
X100+ 690.7 ТМ 690 760 18

Параметры сварки электродами ESAB СВЭЛ МТГ-01К

Диаметр электрода МТГ-01, мм Напряжение на дуге, В Сила сварочного тока, А
Нижнее Вертикальное Потолочное
2,5 20-24 60-90 50-80 40-70
3,0 20-24 90-130 80-120 90-110
Потребление электродов МТГ-01К в килограммах на 1 метр сварного шва

Сварка электродами МТГ-01К с основным покрытием длиной 350 мм в положении снизу вверх с учётом 30 мм огарка.

Сварка электродами с основным покрытием длиной 350 мм в положении снизу вверх с учётом 30 мм огарка.

Толщина стенок, мм 2,5мм 3,0мм Потребление электродов, кг
4,36 0,3
0,3
5,16 0,2 0,2 0,4
6,35 0,2 0,35 0,55
7,93 0,2 0,65 0,85
9,52
0,2 1,1
12,7
0,2 1,75
15,88
0,2 2,65
17,46
0,2 3,15
19,04
0,2 3,7
20,63
0,2 4,2
22,22
0,2 4,95
23,81
0,2 5,6
25,4
0,2 6,2

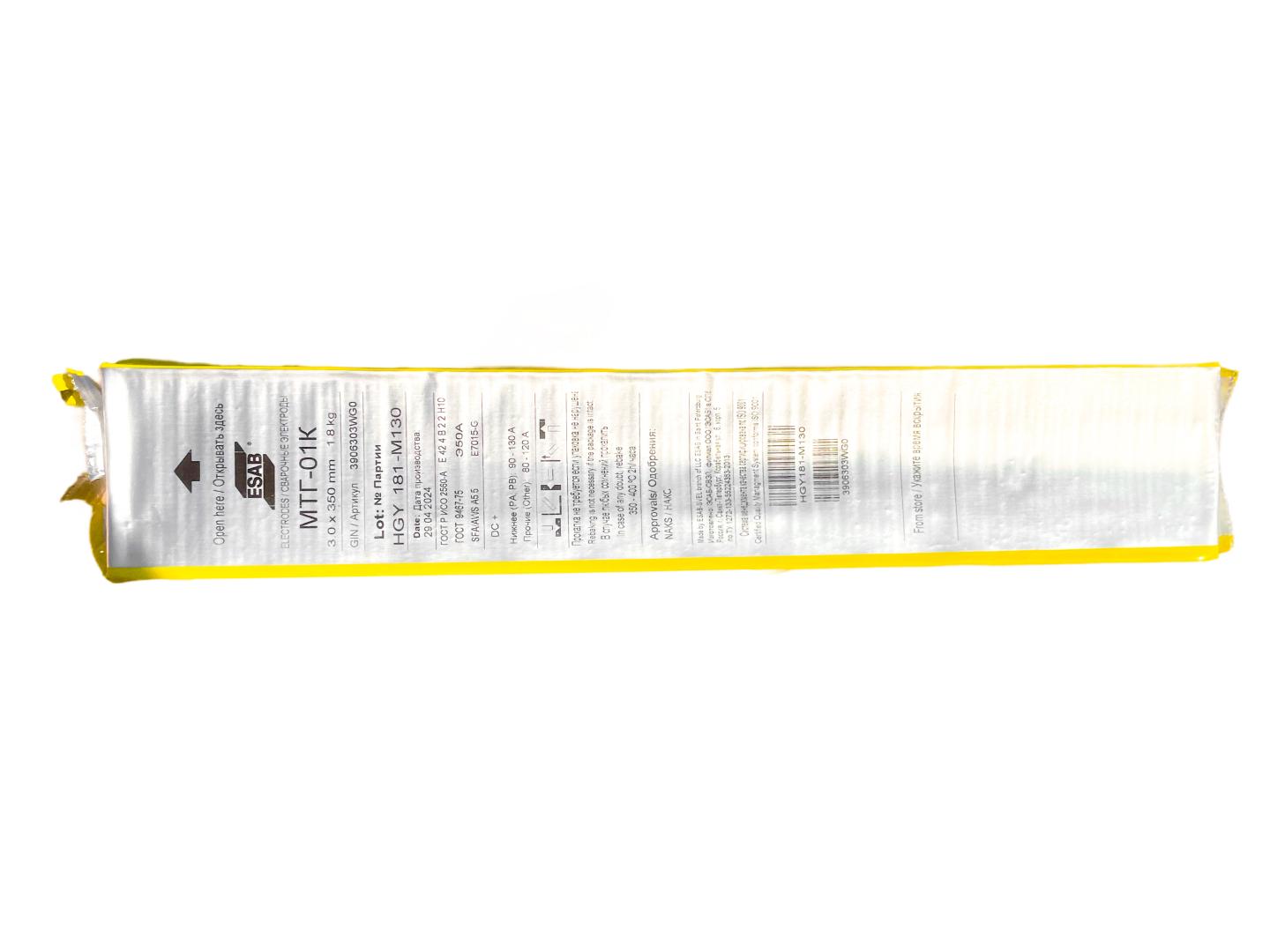

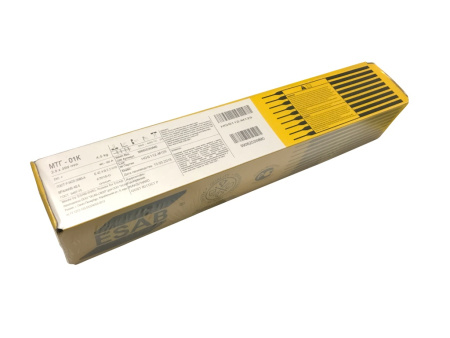

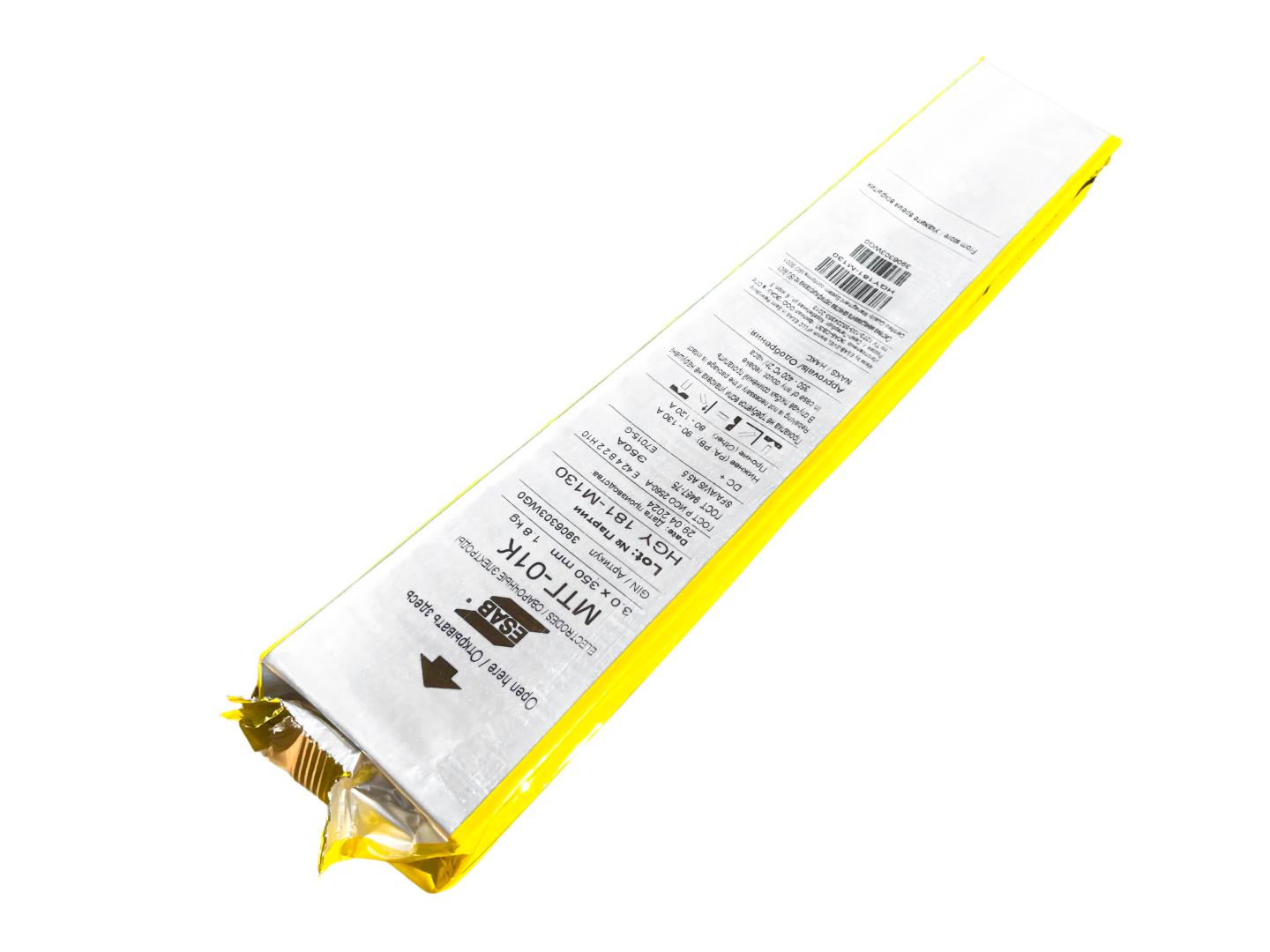

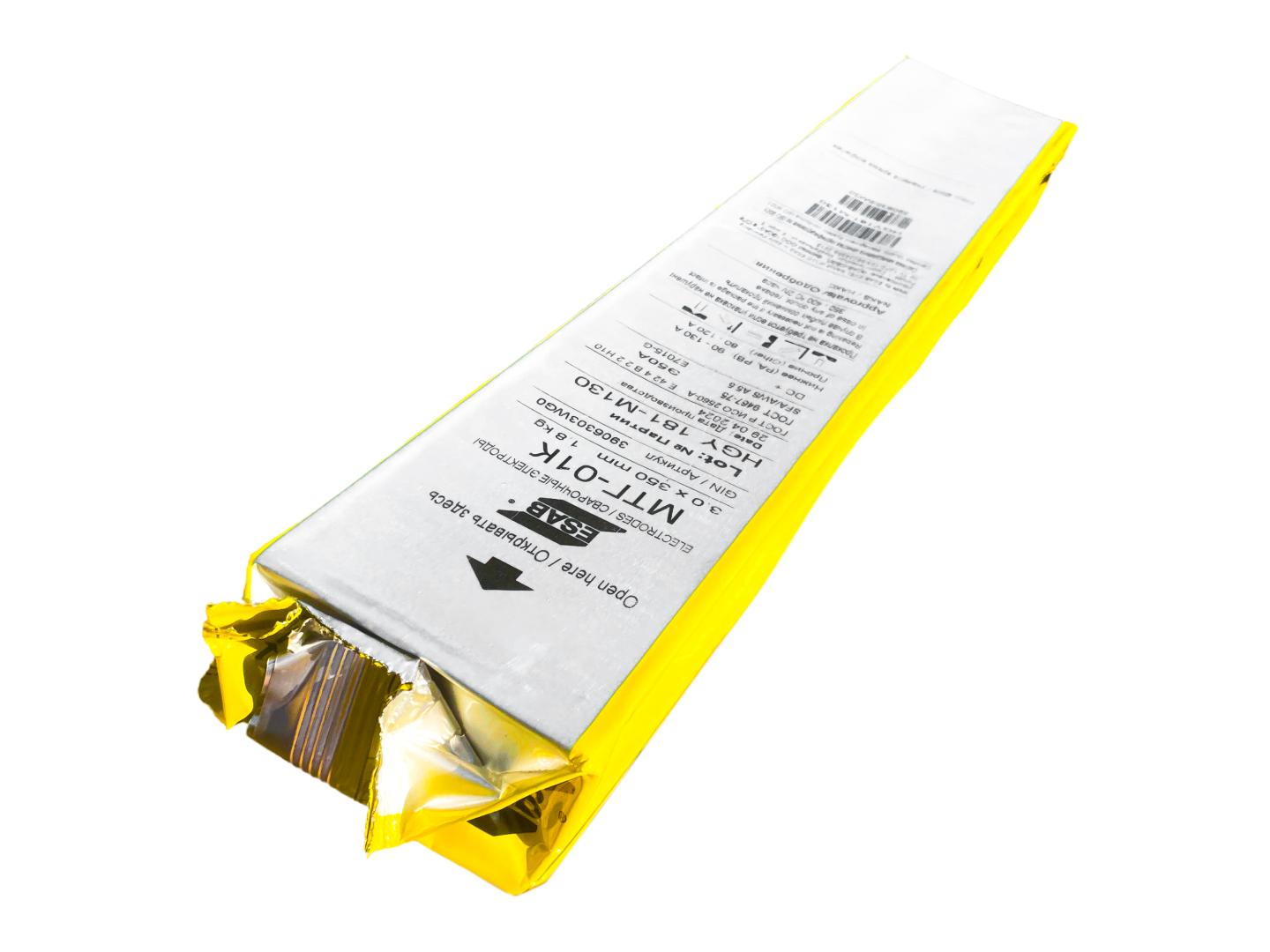

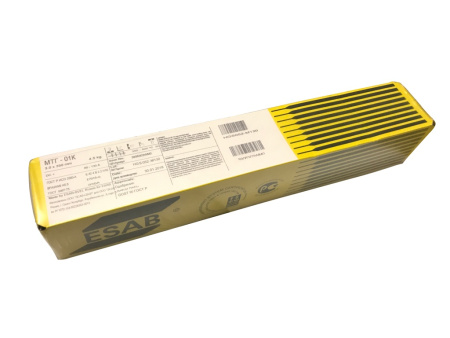

Упаковка сварочных электродов ЭСАБ-СВЭЛ МТГ-01К

Для надежного хранения электроды МТГ-01К упакованы в пачку из микрогофрированного картона, запаянную в пластиковую пленку. Масса пачки: 4,2 кг и 4,5 кг для Ø 3,0 мм и 4,5 кг для Ø 2,5 мм. Пачка желтого цвета в соответствии со стандартами ESAB.

Положение электродов ESAB СВЭЛ МТГ-01К при сварке

Положение электродов при сваркеПоложение электродов при сваркеПоложение электродов при сваркеПоложение электродов при сваркеПоложение электродов при сварке

Сравнение электродов МТГ для сварки труб и магистральных трубопроводов

Наименование электродов Назначение Класс прочности Предел прочности Нормативные документы Диаметр
МТГ-01К (Э50А по ГОСТ 9467-75) Сварка корневого слоя шва Сварка корневого слоя шва электродами МТГ-01К До К60 До 589 Н/мм² ГОСТ 9466-75, ГОСТ 9467-75, ТУ 51-00154325-05-00 Близкий международный стандарт AWS A5.1, E 70 18 2,5 мм
3,0 мм
Сварка заполняющих и облицовочного слоев шва Сварка электродами МТГ-01К заполняющих и облицовочного слоев шва До К54 До 539 Н/мм² 3,0 мм

МТГ-02 (Э50А по ГОСТ 9467-75) Сварка заполняющих и облицовочного слоев шва Сварка электродами МТГ-02 заполняющих и облицовочного слоев шва
до 529 Н/мм² ГОСТ 9466-75, ГОСТ 9467-75, ТУ 51-00154325-06-00 Близкий международный стандарт AWS A5.1, E 70 18-G 4,0 мм

МТГ-03 (Э60 по ГОСТ 9467-75) Сварка заполняющих и облицовочных слоев шва Сварка электродами МТГ-03 заполняющих и облицовочного слоев шва До К60 от 539 до 589 Н/мм² ГОСТ 9466-75, ГОСТ 9467-75, ТУ 51-00154325-07-00 Близкий международный стандарт AWS A5.5, E 80 16-G 3,0 мм
4,0мм
Информация о производстве электродов ESAB МТГ-01К
Название Артикул Информация
Электроды ESAB (СЭЗ) МТГ-01К ф 2,5 мм х 350 мм (5кг) 3906253YH0 Снят с производства. Заменён на артикул 3906253WM0
Электроды ESAB (СЭЗ) МТГ-01К ф 3,0 мм х 350 мм (5кг) 3906303YH0 Снят с производства. Заменён на артикул 3906303WM0
