Электроды ESAB (СВЭЛ) МТГ-03

Артикул : 3934303WM0
ESAB
Электроды ESAB (СВЭЛ) МТГ-03
Электроды ESAB (СВЭЛ) МТГ-03
Диаметр: 3,0 мм 4,0 мм -
Длина: 350 мм 450 мм -
Упаковка: 4,5 кг 6,0 кг -
В наличии
По запросу Под заказ
В данный момент товара нет в наличии. Срок поставки, а также неоходимость внесения предоплаты необходимо уточнить у менеджеров.
Нет в наличии
Цена:
1 030 Р
или
Описание

Описание сварочных электродов ESAB МТГ-03 для сварки углеродистых и низколегированных сталей

Электроды МТГ-03 основного покрытия для ручной дуговой сварки заполняющих и облицовочного слоев шва. Используются для сварки трубопроводов и конструкций из низкоуглеродистых, низколегированных сталей прочностных классов К55-К60 с номинальным значением временного сопротивления разрыву до 540-590 Н/мм².

Электроды ESAB МТГ-03 предназначены для сварки во всех пространственных положениях, кроме вертикального сверху вниз. Наплавленный металл устойчив к разрыву, имеет хорошие показатели ударной вязкости также при низких температурах. Дуга стабильна, разбрызгивание малое, шлак отделяется легко.

Электроды с основным покрытием марки МТГ-03 предназначены для ручной электродуговой сварки на постоянном токе обратной полярности (DC+) углеродистых и низколегированных конструкционных сталей перлитного класса с пределом прочности от 540 до 590 МПа с высокими требованиями ударной вязкости. Стандартной областью применения электродов МТГ-03 является сварка заполняющих и облицовочных слоев неповоротных стыков трубопроводов, сосудов и других ответственных конструкций.

  • Разработчик формулы электродов МТГ-03: ООО "Сычевский электродный завод"
  • Завод изготовитель: ЗАО "ЭСАБ-СВЭЛ", Санкт Петербург, предприятие группы компаний ESAB. Производство марки по рецептуре Сычевского электродного завода
  • Бренд: Электрод марки МТГ-03 по формуле Сычевского электродного завода производится под брендом ESAB
  • Стандарт и ТУ: ГОСТ 9467-75 – Э60, ТУ 1272-138-55224353-2014, AWS A5.5 E8015-G
  • Аттестации и сертификации: Электроды МТГ-03 производства СВЭЛ уже имеют свидетельства НАКС на все группы опасных объектов за исключением КСМ. Электроды находятся в процессе внесения в Реестр Газпрома. Ориентировочная дата внесения в Реестр март – апрель 2015. Сварочные электроды МТГ-03 аттестованы НИЦ "Мосты", НАКС, сертифицированы Госстандартом России, одобрено Российским морским регистром судоходства (категория 3Y40HH), Регистром Ллойда (Великобритания) (категория 3Y40H15)
  • Классификации и одобрения: ISO Е 515 В 120 20 Н; AWS Е 8015 Н8; BS Е 5150 В 120 20 Н; Э60-МТГ-ОЗ-O-УД Е517-Б20

Рекомендации и области применения сварочных электродов МТГ-03

  • Электроды диаметром 3,0 и 4,0 мм предназначены для сварки и ремонта заполняющих и облицовочных слоев швов неповоротных стыков нефте- и газопроводов из сталей прочностных классов до К60 (Х70) включительно (нормативный предел прочности до 588 Н/мм² включительно).
  • Применяется совместно с электродом МТГ-01К – электродом для сварки корня шва
  • Выполнение ответственных швов других конструкций повышенной прочности в нефтехимической , энергетической и строительной промышленности
  • Замещение электродов импортного производства

Технические характеристики сварочных электродов СВЭЛ МТГ 03

Механические свойства металла шва


Вид т/о

Температура испытаний, С

Временное сопротивление разрыву, МПа

Предел текучести, МПа

Относительное удлинение, %

Относительное сужение, %
Ударная вязкость, Дж/см2
KCV KCV-60
Не менее
Без т/о 20 610 480 23 63 120 34

Механические свойства наиболее ходовых трубных сталей в соответствии ос стандартом API.

Марка стали API 5L DIN 17172 сопоставимые марки StE... Предел текучести (min), МПа Предел прочности (min), МПа Относительное удлинение (min), %
A 210.7 210 330 28
B 240.7 240 410 23
X42 .290.7 290 410 23
X46 320.7 315 430 22
X52 360.7 360 450 21
X56 385.7 385 490 20
X60 415.7 415 520 19
X65 445.7 ТМ 450 550 18
X70 480.7 ТМ 480 560 18
X80+ 550.7 ТМ 550 620 18
X100+ 690.7 ТМ 690 760 18

Параметры сварки электродами ESAB МТГ-03

Диаметр электрода МТГ-03, мм Сила сварочного тока, А
Нижнее Вертикальное Потолочное
3,0 100-130 90-130 100-120
4,0 140-180 110-170 150-180
Рекомендации по сварке электродами МТГ-03

Использовать только сухие электроды мтг-03. Повторная прокалка в течение 1 часа при температуре 350 +20° С. Сварку производить на короткой дуге. Сварка ведётся на постоянном токе обратной полярности.

Сварочный ток при сварке в нижнем положении:

  • для электродов мтг-03 ф4.0мм э60: 100-130 А. Напряжение на дуге: 20-24 В
  • для электродов мтг-03 ф4.0мм э60: 140-180 А. Напряжение на дуге 22-26 В
Потребление электродов МТГ-03 в килограммах на 1 метр сварного шва

Сварка электродами МТГ-03 с основным покрытием длиной 350 мм в положении снизу вверх с учётом 30 мм огарка.

Толщина стенок, мм 3,0мм 4,0мм Потребление электродов, кг
5,16 0,2
0,4
6,35 0,35
0,55
7,93 0,65
0,85
9,52 0,2 0,9 1,1
12,7 0,2 1,55 1,75
15,88 0,2 2,45 2,65
17,46 0,2 2,95 3,15
19,04 0,2 3,5 3,7
20,63 0,2 4 4,2
22,22 0,2 4,75 4,95
23,81 0,2 5,4 5,6
25,4 0,2 6 6,2
Упаковка сварочных электродов ЭСАБ-СВЭЛ МТГ-03

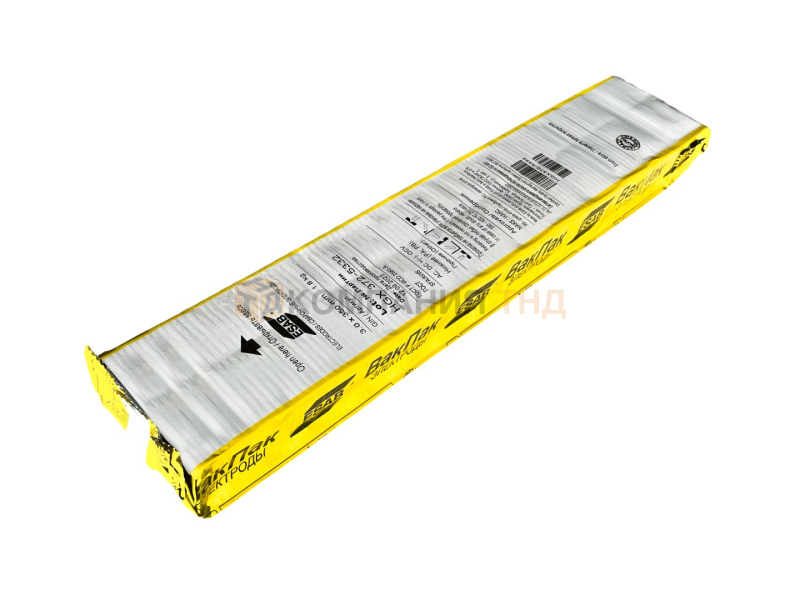

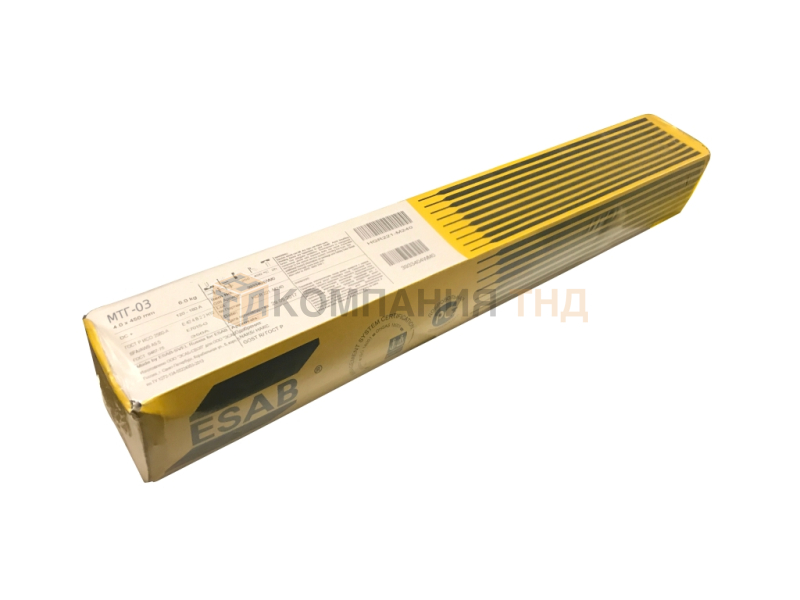

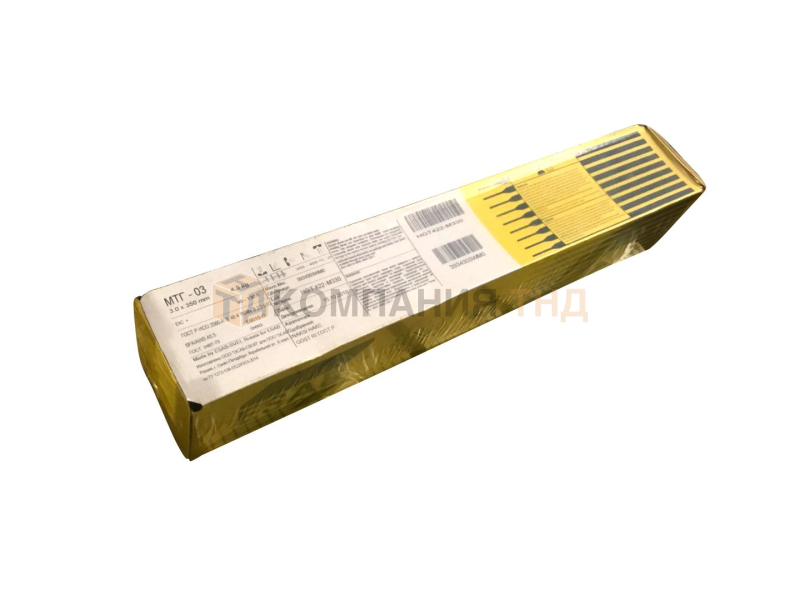

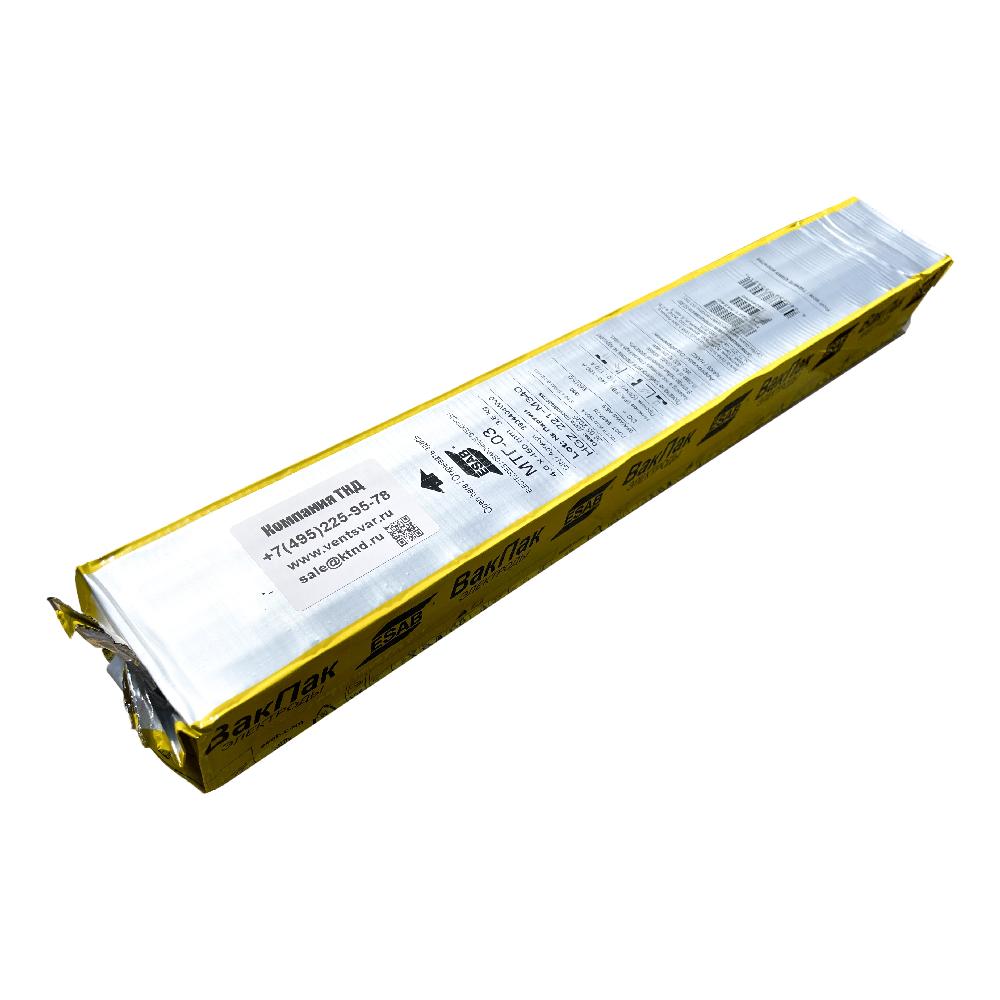

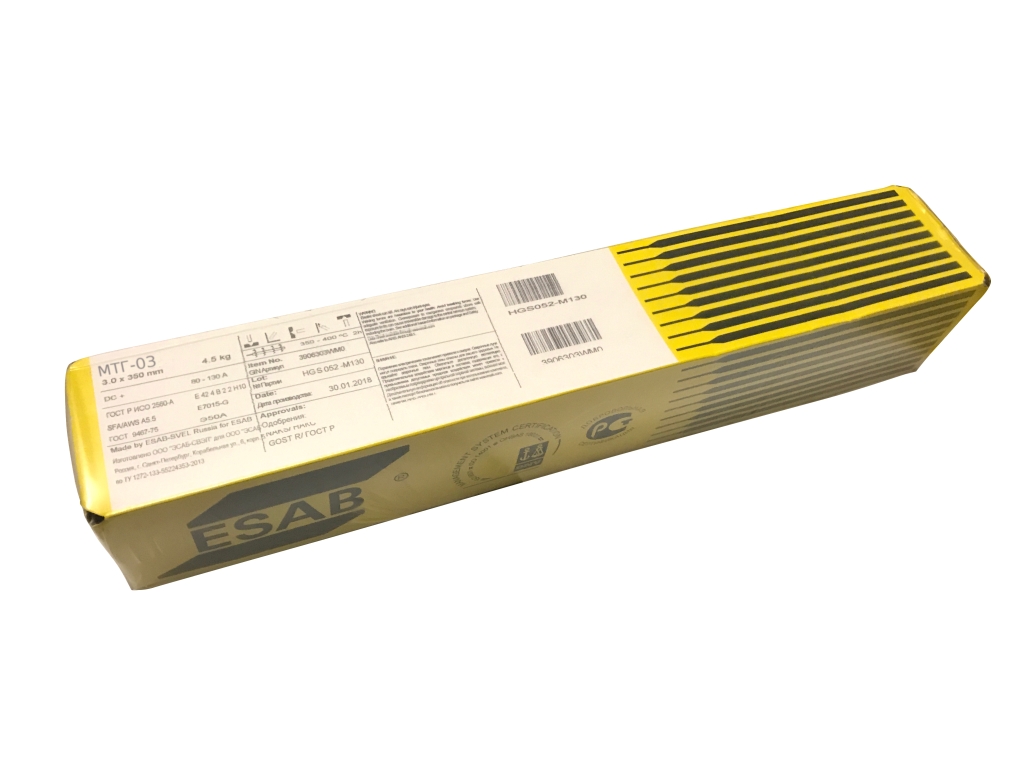

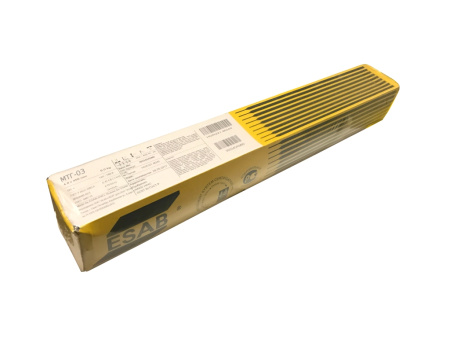

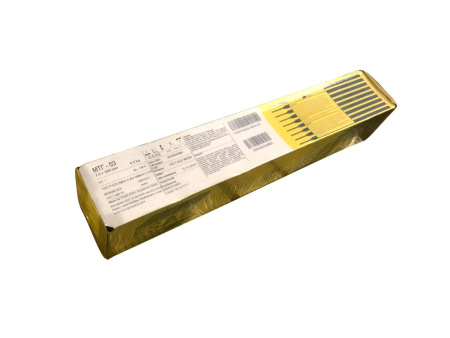

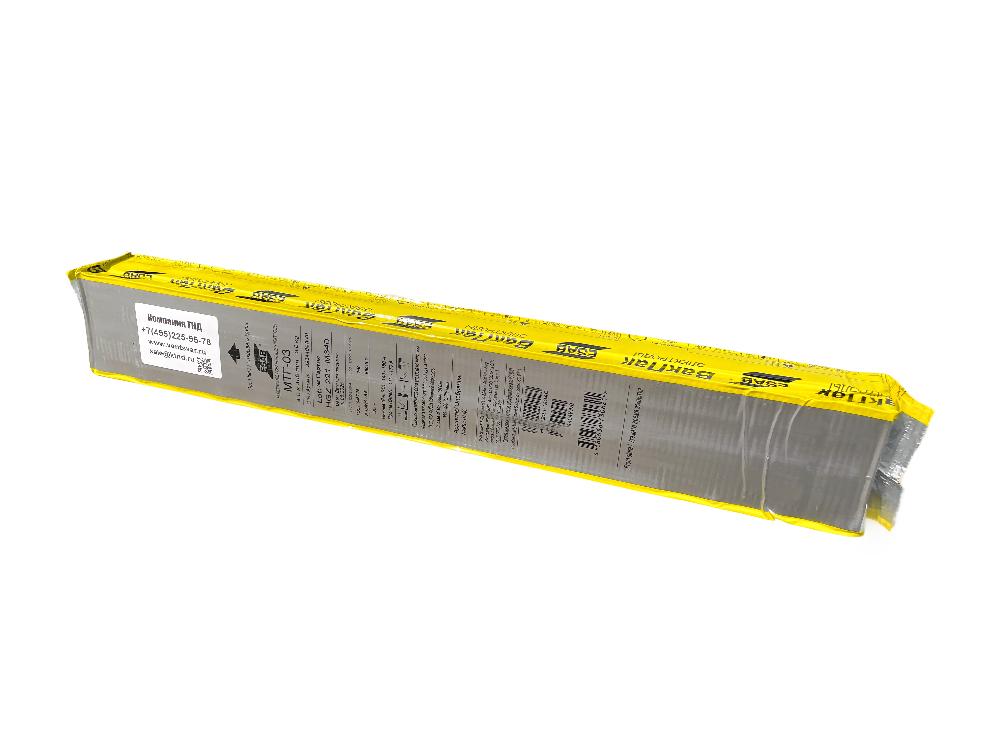

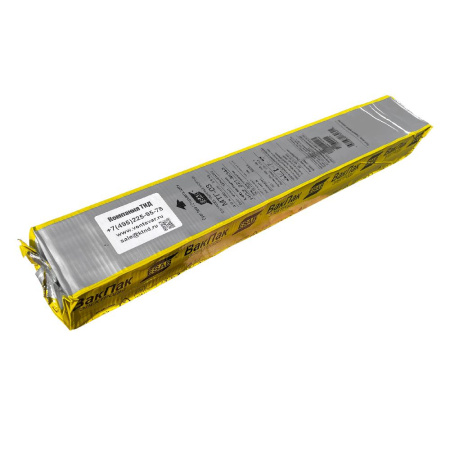

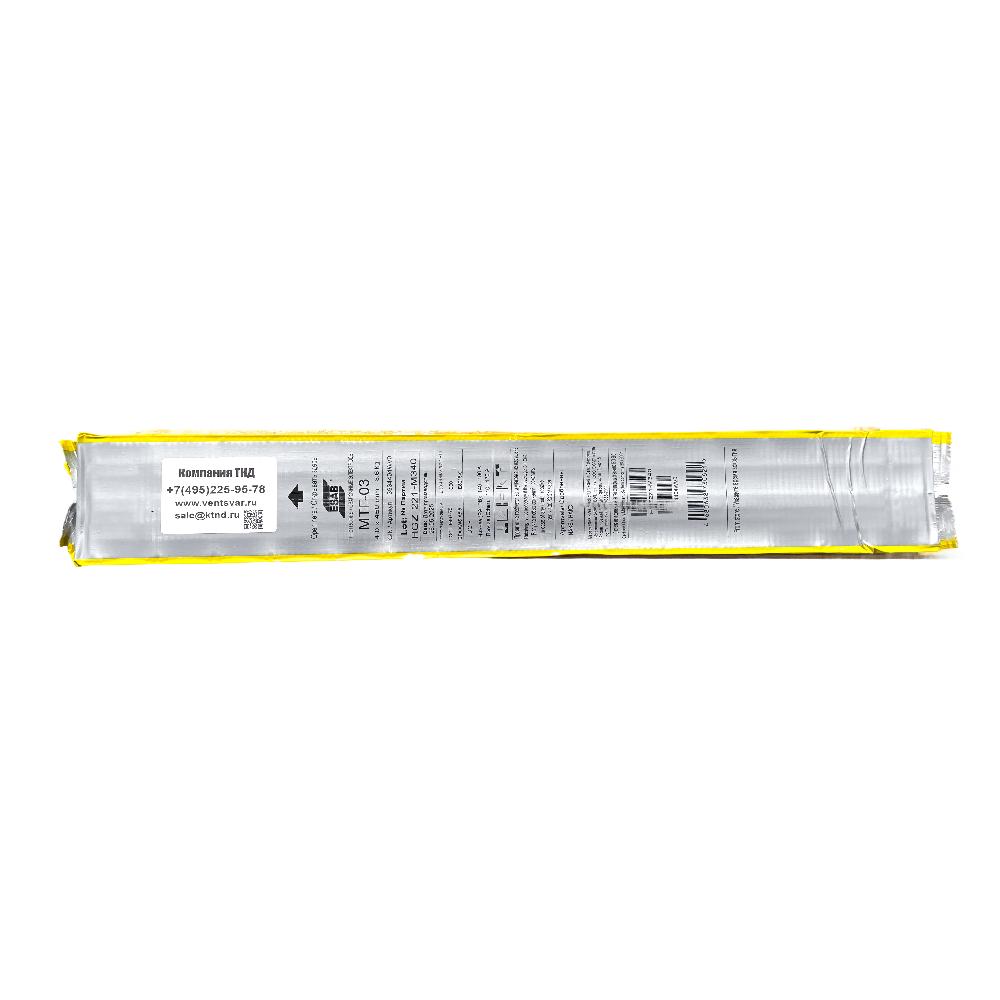

Для надежного хранения электроды МТГ-03 упакованы в пачку из микрогофрированного картона, запаянную в пластиковую пленку. Масса пачки: 4,5 кг для Ø 3,0 и 6,0 кг для Ø 4,0 мм. Пачка желтого цвета в соответствии со стандартами ESAB.

Положение электродов ESAB МТГ-03 при сварке

Положение электродов при сваркеПоложение электродов при сваркеПоложение электродов при сваркеПоложение электродов при сваркеПоложение электродов при сварке

Сравнение электродов МТГ для сварки труб и магистральных трубопроводов

Наименование электродов Назначение Класс прочности Предел прочности Нормативные документы Диаметр
МТГ-01К (Э50А по ГОСТ 9467-75) Сварка корневого слоя шва Сварка корневого слоя шва электродами МТГ-01К До К60 До 589 Н/мм² ГОСТ 9466-75, ГОСТ 9467-75, ТУ 51-00154325-05-00 Близкий международный стандарт AWS A5.1, E 70 18 2,5 мм
3,0 мм
Сварка заполняющих и облицовочного слоев шва Сварка электродами МТГ-01К заполняющих и облицовочного слоев шва До К54 До 539 Н/мм² 3,0 мм

МТГ-02 (Э50А по ГОСТ 9467-75) Сварка заполняющих и облицовочного слоев шва Сварка электродами МТГ-02 заполняющих и облицовочного слоев шва
до 529 Н/мм² ГОСТ 9466-75, ГОСТ 9467-75, ТУ 51-00154325-06-00 Близкий международный стандарт AWS A5.1, E 70 18-G 4,0 мм

МТГ-03 (Э60 по ГОСТ 9467-75) Сварка заполняющих и облицовочных слоев шва Сварка электродами МТГ-03 заполняющих и облицовочного слоев шва До К60 от 539 до 589 Н/мм² ГОСТ 9466-75, ГОСТ 9467-75, ТУ 51-00154325-07-00 Близкий международный стандарт AWS A5.5, E 80 16-G 3,0 мм
4,0мм
Информация о производстве электродов ESAB МТГ-03
Название Артикул Информация
Электроды ESAB (СЭЗ) МТГ-03 ф 3,0 мм х 350 мм (5кг) 3934303YH0 Снят с производства. Заменён на артикул 3934303WM0
Электроды ESAB (СЭЗ) МТГ-03 ф 4,0 мм х 450 мм (7кг) 3934404YH0 Снят с производства. Заменён на артикул 3934404WM0
