Проволока порошковая ESAB FILARC PZ6113

Описание порошковой проволоки ESAB FILARC PZ6113 для полуавтоматической сварки и наплавки углеродистых и низколегированных сталей
Универсальная газозащитная всепозиционная (до диаметра 1,4 мм) рутиловая порошковая сварочная проволока FILARC PZ6113, допускающая сварку в положении вертикаль на спуск, предназначенная для сварки в аргоновой смеси М21 и чистой углекислоте С1 на постоянном токе обратной полярности конструкций из углеродистых и низколегированных конструкционных и судовых сталей. Проволока FILARC PZ6113 обладает великолепными сварочно-технологическими свойствами (особенно при сварке в аргоновой смеси), формируя гладкий наплавленный валик с само- или легко отделяющейся шлаковой коркой и отсутствием брызг. Для формирования обратного валика при односторонней сварке необходимо применение керамических подкладок с трапецеидальной канавкой. Сварку необходимо выполнять углом назад, оттесняя шлак в хвостовую часть ванны.
Механические свойства порошковой проволоки ESAB FILARC PZ6113при растяжении порошковой проволоки ESAB FILARC PZ6113
Состояние | После сварки | После сварки | |||||||
Защитный газ | C1 Shielding gas | M21 Shielding gas | |||||||
Предел прочности при растяжении | 585 MPa (85 ksi) | 601 MPa (87 ksi) | |||||||
Предел текучести | 495 MPa (72 ksi) | 535 MPa (78 ksi) | |||||||
Удлинение | 25,00% | 25,00% |
Данные наплавки порошковой проволоки ESAB FILARC PZ6113
Ток | Коэфф. наплавки | Диаметр | В | Скорость подачи проволоки | |||||
150-350 A | 2.1-7.5 kg/h (4.6-16. lb/h) | 1.2 mm (0.045 in.) | 23-35 V | 5.8-20.7 m/min (228-815 in./min) | |||||
150-350 A | 1.8-6.3 kg/h (4.0-13. lb/h) | 1.4 mm (0.052 in.) | 22-34 V | 3.3-11.6 m/min (130-457 in./min) | |||||
150-450 A | 1.8-8.1 kg/h (4.0-17. lb/h) | 1.6 mm (1/16 in.) | 22-36 V | 2.8-12.4 m/min (110-488 in./min) | |||||
100-300 A | 1.2-6.2 kg/h (2.6-13. lb/h) | 1.0 mm (0.040 in.) | 22-35 V | 4.5-23.0 m/min (177-906 in./min) |
Классификации и одобрения порошковой проволоки ESAB FILARC PZ6113
Классификации | |||||||||
Классификации |
EN ISO 17632-A : T 46 2 P M 1 H10 EN ISO 17632-A : T 42 2 P C 1 H5 AWS A5.36 : E71T1-C1A0-CS2-H4 AWS A5.36 : E71T1-M21A0-CS2-H8 |
||||||||
Одобрения | |||||||||
Одобрения |
ABS 3YSA H5 (C1) и 3YSA H10 (M21) BV SA3M, SA3YM HHH (C1) и SA3M, SA3YM HH (M21) DNV III YMS (H10) GL 3YH10S LR 3YS, 3YM H5 (C1) RS 3YH10 |
Одобрения на материалы выдаются с привязкой к заводу изготовителю. Подробную информацию можно получить по электронной почте sale@ktnd.ru
Характеристики расходного материала порошковой проволоки ESAB FILARC PZ6113
Характеристики расходного материала | |||||||||
Тип сплава | CMn | ||||||||
Защитный газ | M21, C1 (EN ISO 14175) | ||||||||
Сварочный ток | DC+ |
Хим. состав наплавленного металла порошковой проволоки ESAB FILARC PZ6113
C | Mn | Si |
C1 shielding gas | ||
0.06 % | 1.20 % | 0.40 % |
Параметры сварки порошковой проволокой ESAB FILARC PZ 61 13
Диаметр, мм | Сварочный ток, А | Напряжение дуги, В |
1.2 | 110-300 | 21-32 |
1.4 | 130-320 | 22-32 |
1.6 | 150-360 | 24-34 |
Положение проволоки ESAB FILARC PZ6113 при сварке

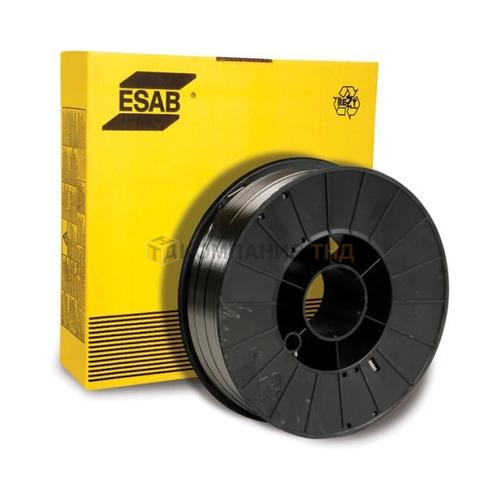

Упаковка сварочной порошковой проволоки ESAB FILARC PZ6113

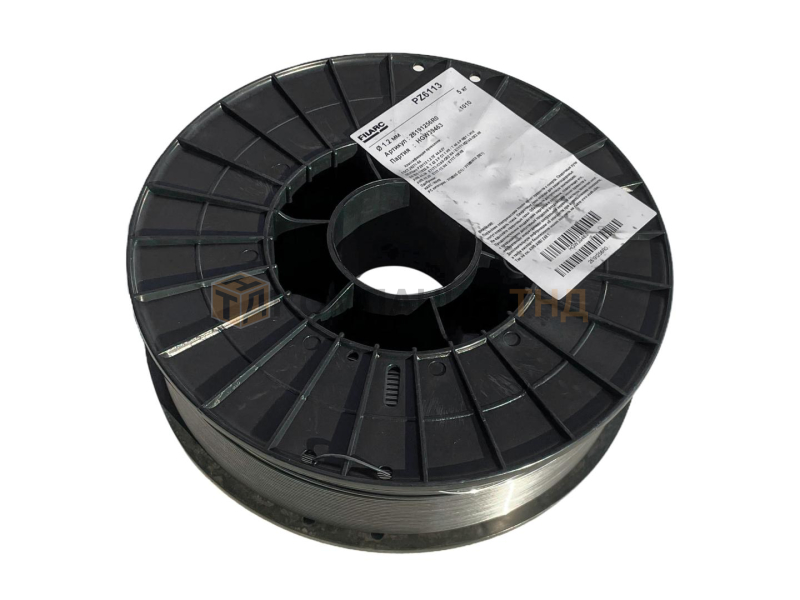

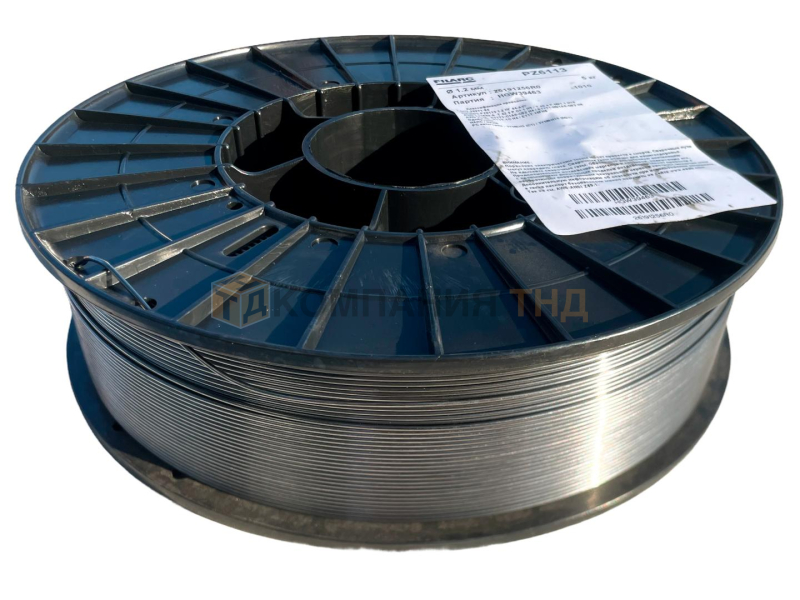

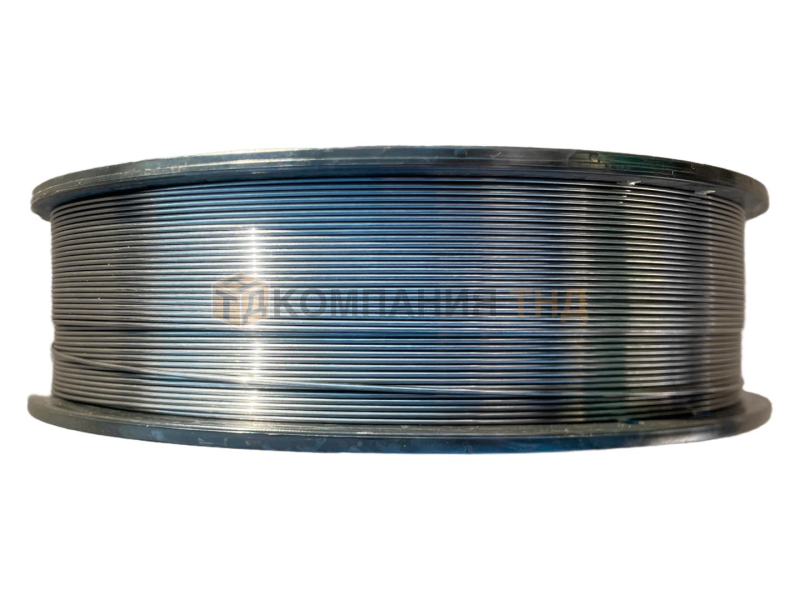

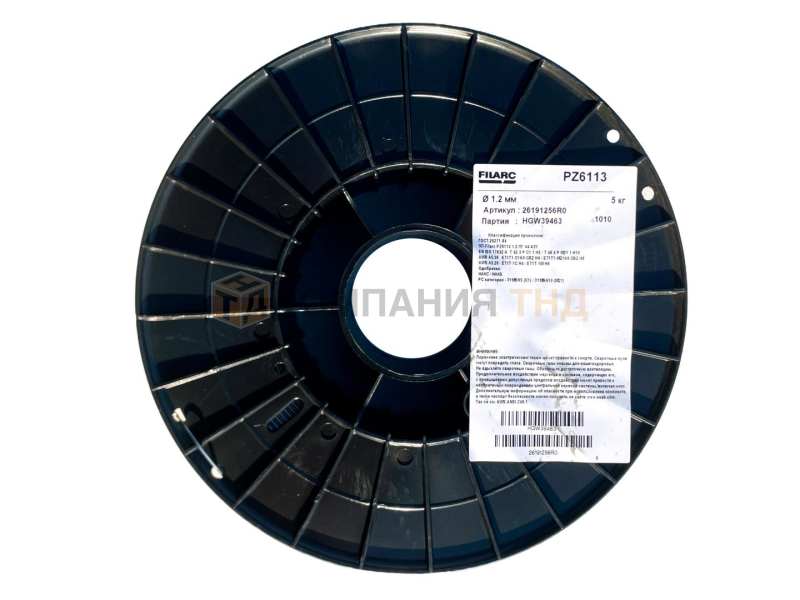

Сварочная порошковая проволока ЭСАБ FILARC PZ6113 выпускается Ø 1.2 и 1.6 мм на катушках весом по 16 кг, Ø 1.2 мм на катушках по 5 кг в упаковке по 4 шт., а также Ø 1.2 мм выпускается в современной системе упаковки ESAB Marathon Pac. Подробнее...
Способы экономии сварочной проволоки FILARC PZ6113 с упаковкой Marathon Pac. Подробнее...

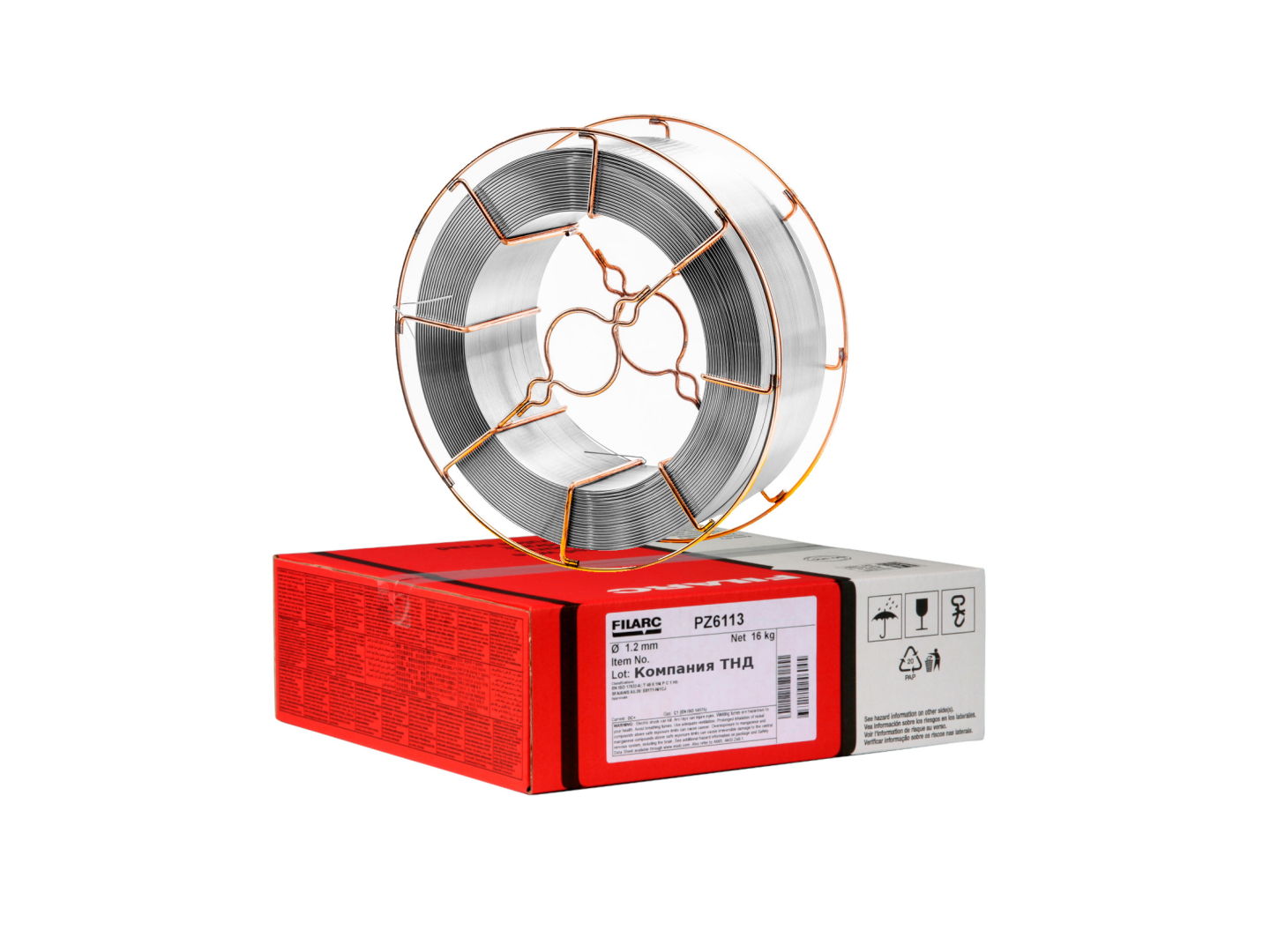

Сварочная порошковая проволока ЭСАБ FILARC PZ6113 Ø 1.2 массой 16кг артикул 2619126730 выпускается на катушках типа 67. Катушка каркасного типа, не требующая использования адаптеров, классифицируемая по стандарту EN ISO 544 как BS 300 с проволокой рядной намотки.

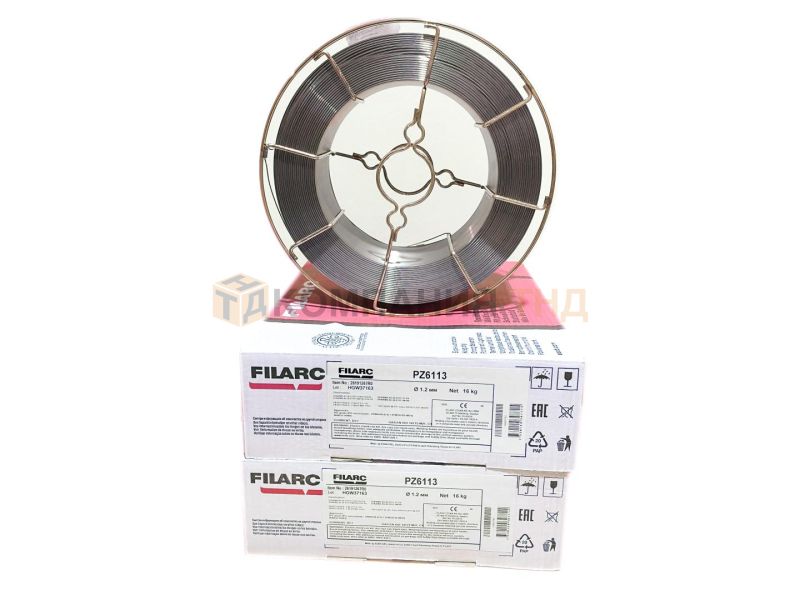

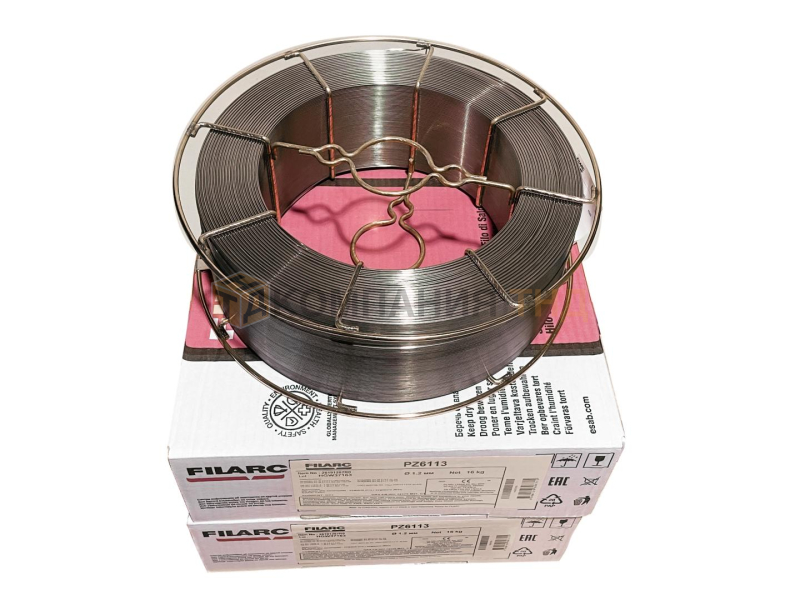

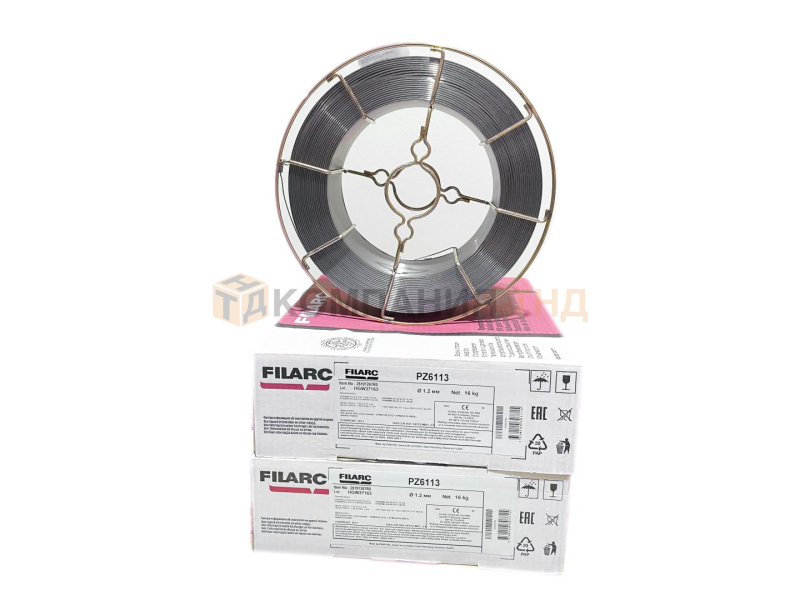

Сварочная порошковая проволока ЭСАБ FILARC PZ6113 Ø 1.2 артикул массой 16кг 2619127730 выпускается на катушках типа 77. Катушка 77 под адаптер, классифицируемая по стандарту EN ISO 544 как B 300 с проволокой рядной намотки на каркасе круглой формы из нелегированной проволоки. Устанавливается на адаптере арт. 0349495784 или 2155400000.
Типичные механические свойства наплавленного порошковой проволокой ESAB FILARC PZ6113 металла
Защитный газ | Типичные механические свойства наплавленного металла |
C1 (100% CO2) |
σт: ≥420МПа σв: ≥510Мпа δ: ≥22% KCV: -20°C: ≥68 Дж/см2 |
M21(80%Ar + 20%CO2) |
σт: ≥460МПа σв: ≥540Мпа δ: ≥22% KCV: -20°C: ≥68 Дж/см2 |
Химический состав проволоки FILARC PZ 6113 , %:
C1 (100% CO2)
С | Mn | Si | P | S |
0,06 | 1,20 | 0,45 | max 0,030 | max 0,030 |
M21(80%Ar + 20%CO2)
С | Mn | Si | P | S |
0,065 | 1,25 | 0,50 | max 0,025 | max 0,025 |
