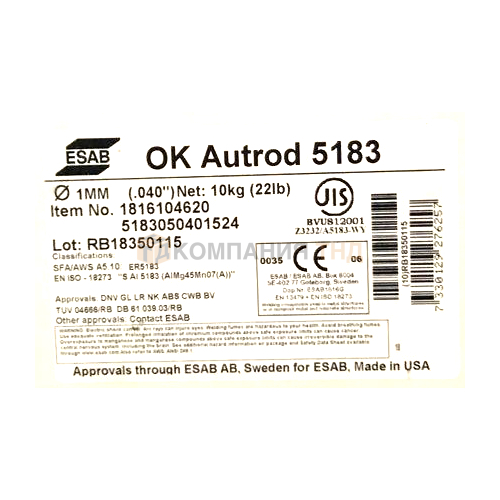

Проволока сварочная ESAB OK Autrod 5183 (OK Autrod 18.16)
Описание сварочной проволоки ESAB OK Autrod 5183 (старое название OK Autrod 18.16) для дуговой сварки в защитных газах алюминия и сплавов на основе алюминия
Алюминиевая проволока OK Autrod 5183 (OK Autrod 18.16) для сварки алюминиево-магниевых сплавов, содержащих до 5%Mg и алюминиево-марганцовистых сплавов; не упрочняемых алюминиевых сплавов, применяемых в молочной и пивоваренной промышленности. Также используется в судостроении и при сварке конструкций, контактирующих с морской водой. Защитный газ - Ar. Ток = (+).
Проволока рекомендуемая для сварки изделий из алюминиево-магниево-марганцовистых сплавов типа АМг4.5, EN AW 5083 и им других высокопрочных алюминиево-магниевых сплавов 5ХХХ группы, когда к наплавленному металлу предъявляются высокие требования по прочности, пластичности, ударной вязкости и коррозионной стойкости в морской воде или при контакте с химически активной атмосферой. Наплавленный металл имеет цвет идентичный основному металлу при анодировании. Данная проволока получила широкое распространение в судо- и автомобилестроении, сосудов, работающих под давлением, производстве криогенного оборудования, элементов морских конструкций и многих других отраслях. Однако ее не рекомендуется применять для сварки изделий эксплуатирующихся при температурах выше 65°С, т.к. наплавленный металл склонен к коррозионному растрескиванию под напряжением. Ее также можно использовать для сварки алюминиево-магниево-кремниевых сплавов 6ХХХ группы типа АД31, АД33, EN AW 6060/6063, 6005, 6201 и им аналогичных, а также для сварки этих сплавов со сплавами 1ХХХ, 3ХХХ и 5ХХХ групп, если доля участия присадочного материала в сварном шве более 50%. Сварку рекомендуется выполнять на оборудовании, поддерживающем режим MIG-puls.
Параметры сварки проволокой ESAB OK Autrod 5183
| Диаметр, мм | Скорость подачи, м/мин | Сварочный ток, А | Напряжение дуги, В | Кг наплавленного металла/ час работы дуги |
| 1.0 | 7-14 | 90-210 | 15-26 | 0.9-1.8 |
| 1.2 | 6-13 | 140-260 | 20-29 | 1.1-2.4 |
| 1.6 | 4.5-7.5 | 190-350 | 25-30 | 1.5-2.5 |
| 2.4 | 3.5-5 | 280-400 | 26-31 | 2.5-3.7 |

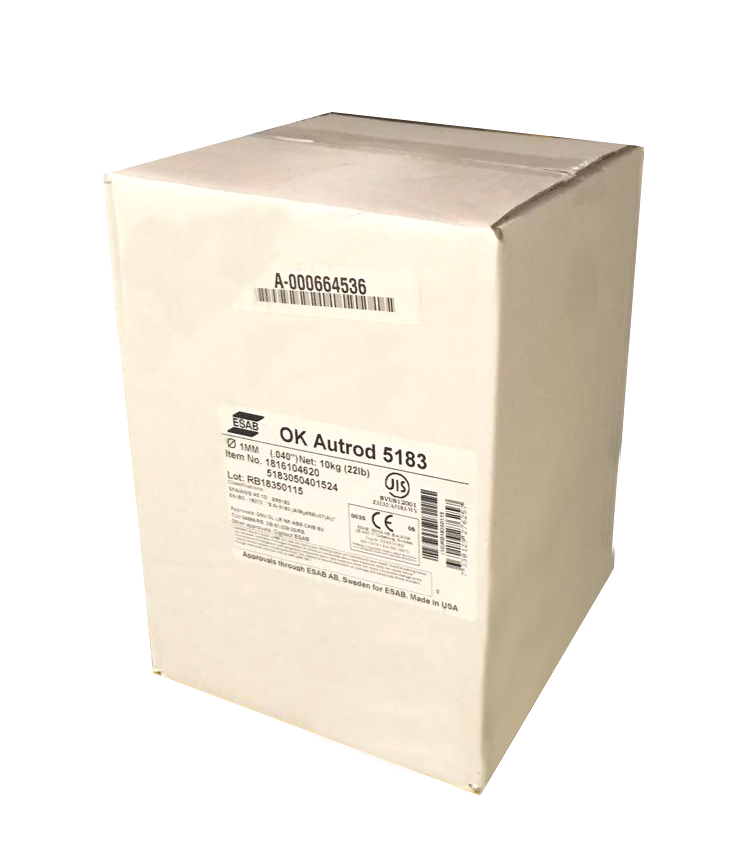

Упаковка сварочной проволоки ESAB OK Autrod 5183

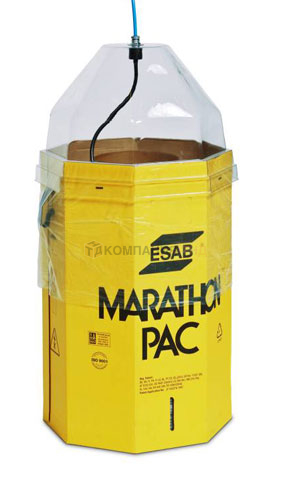

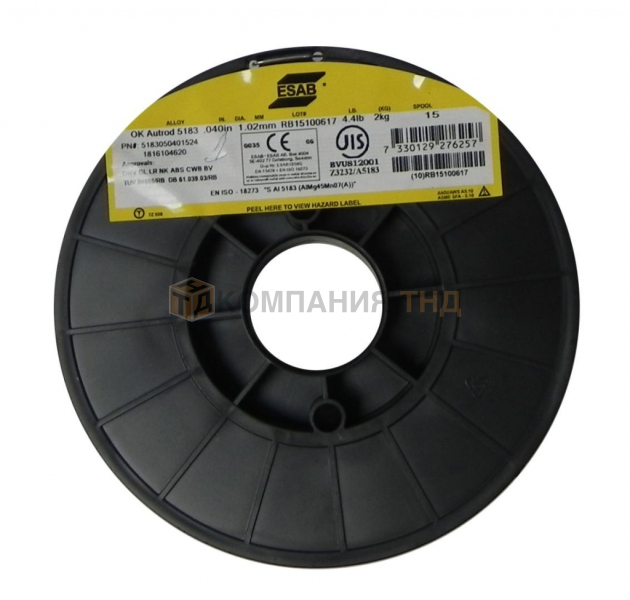

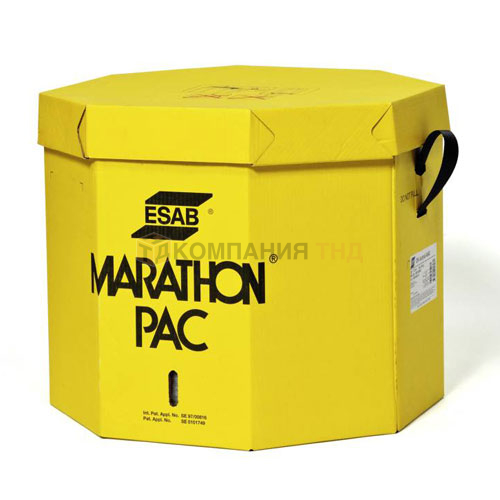

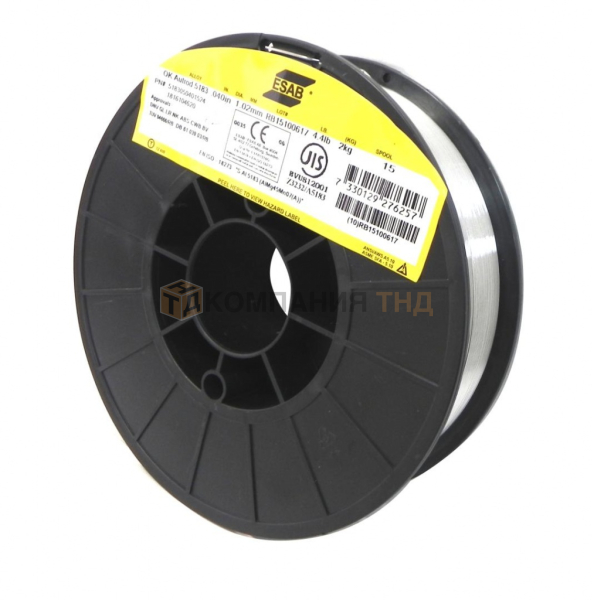

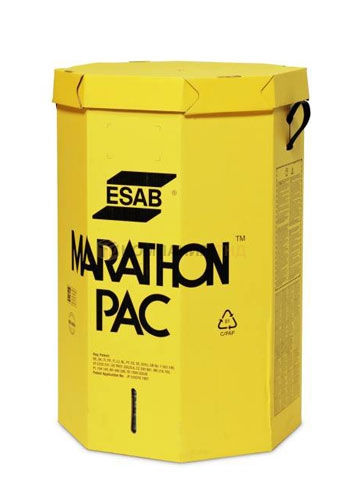

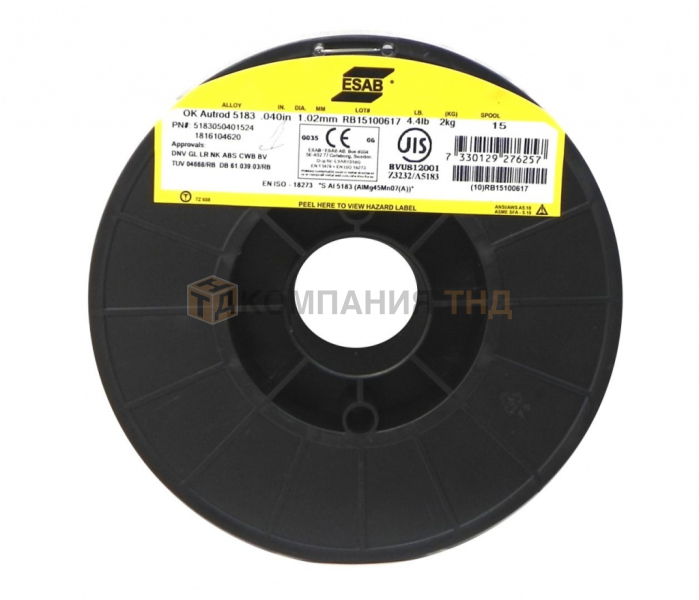

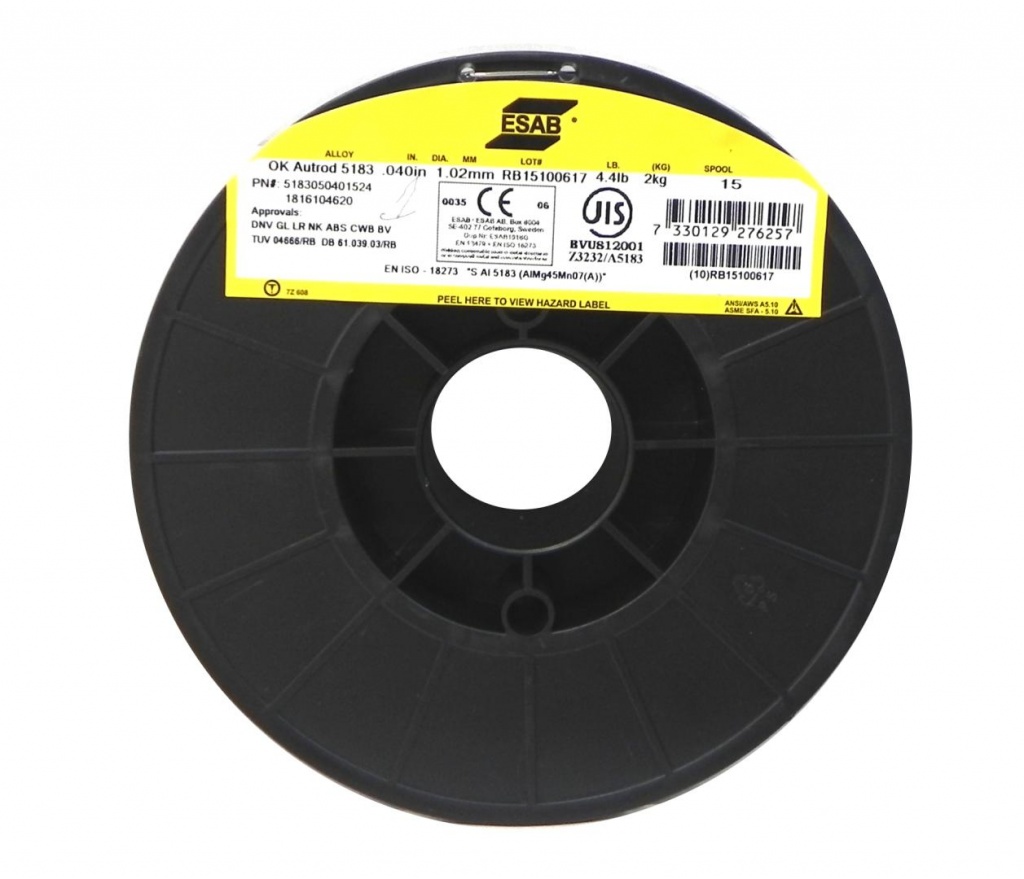

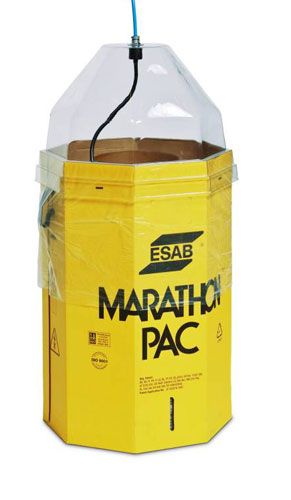

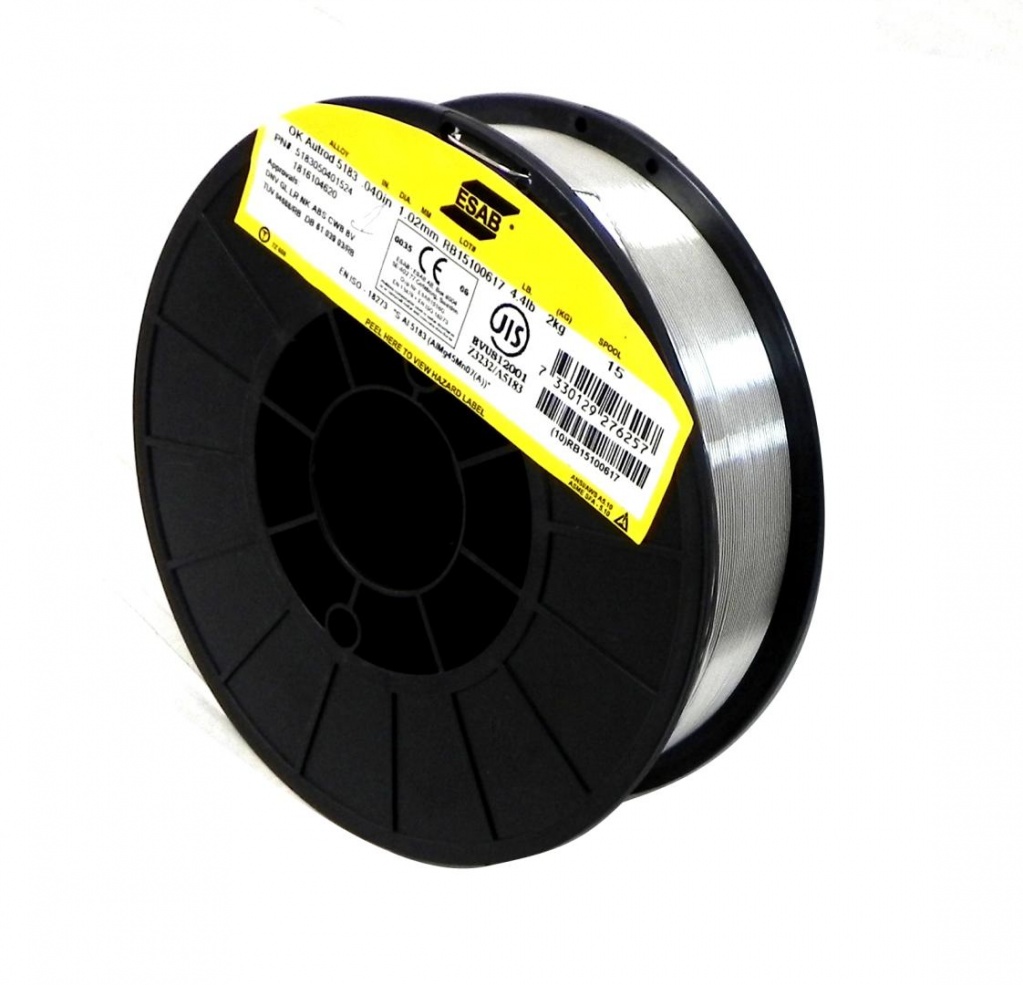

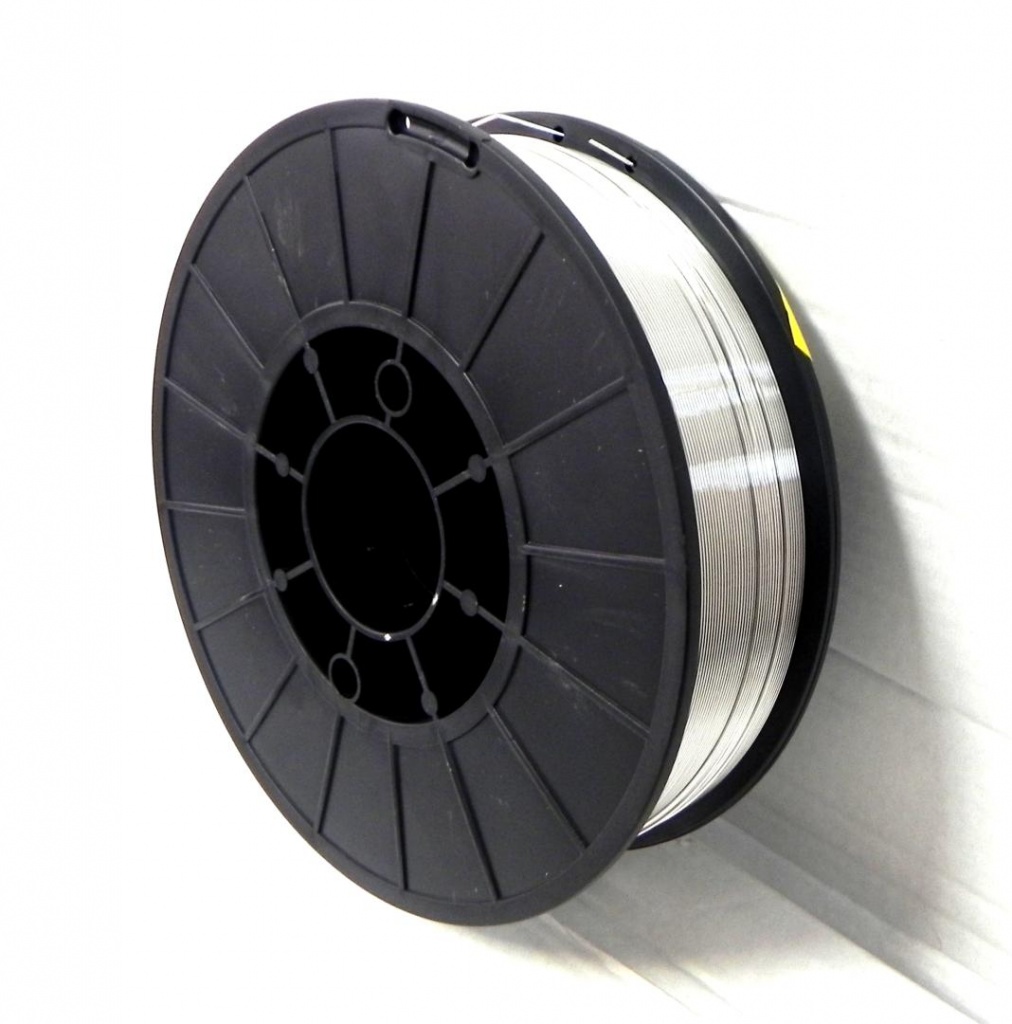

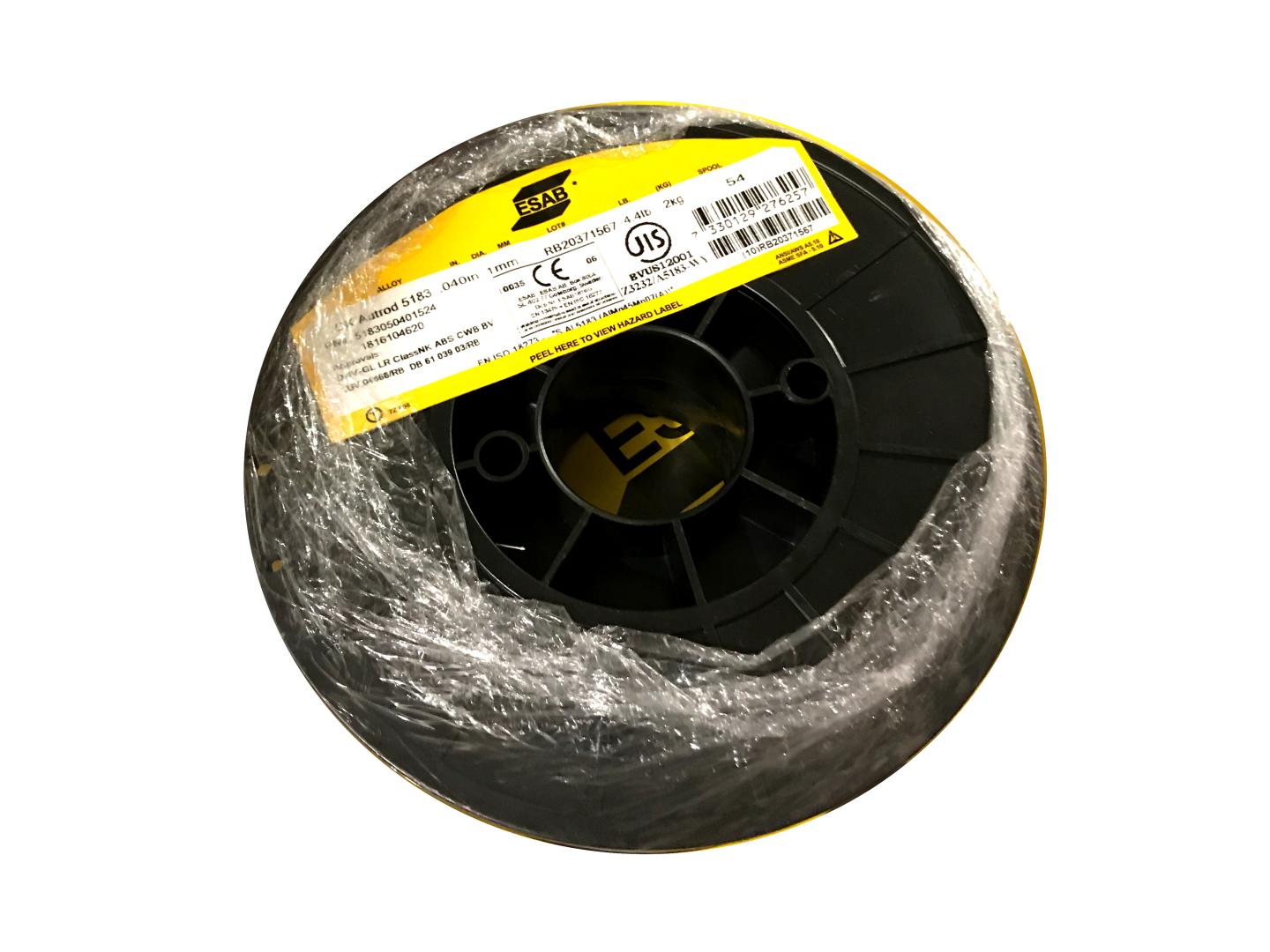

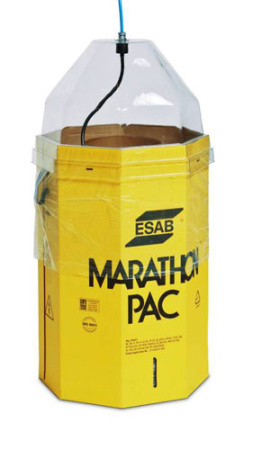

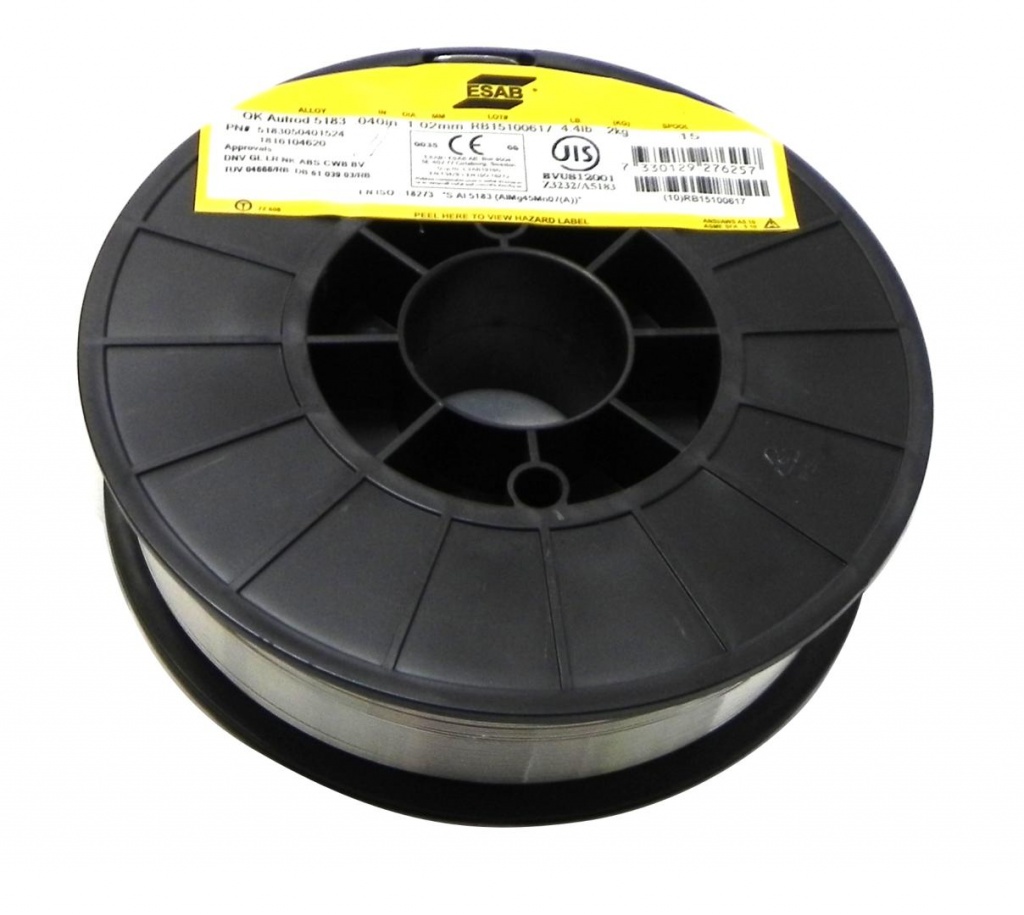

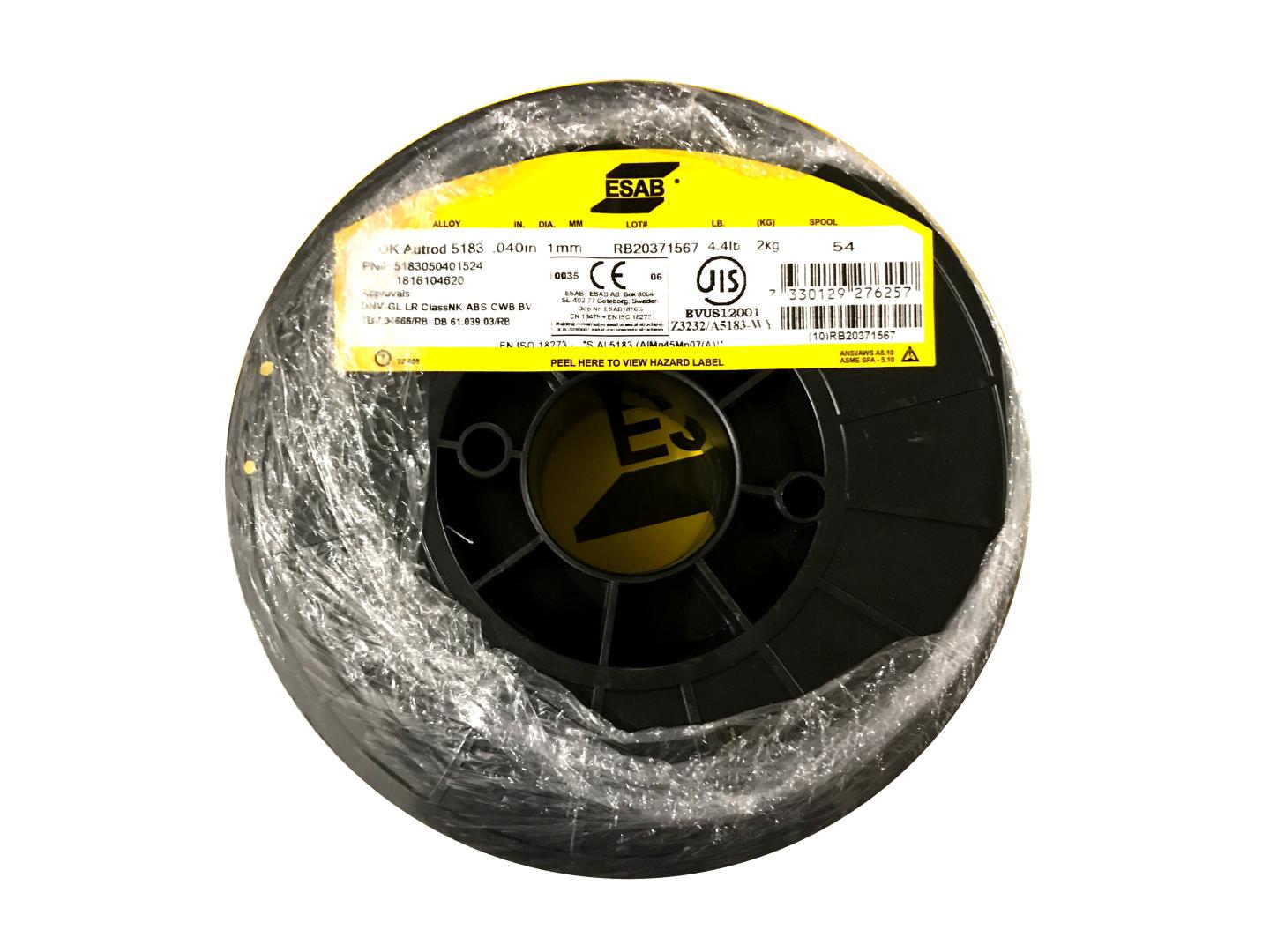

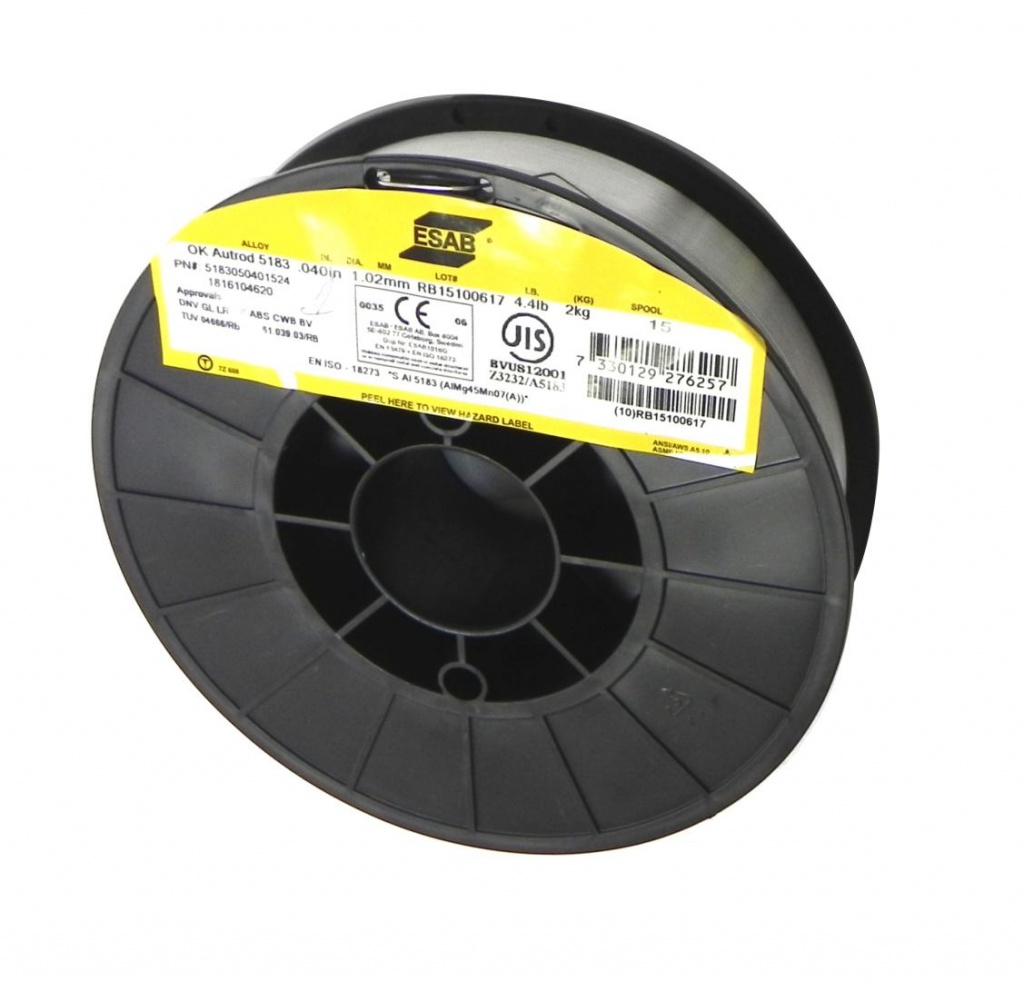

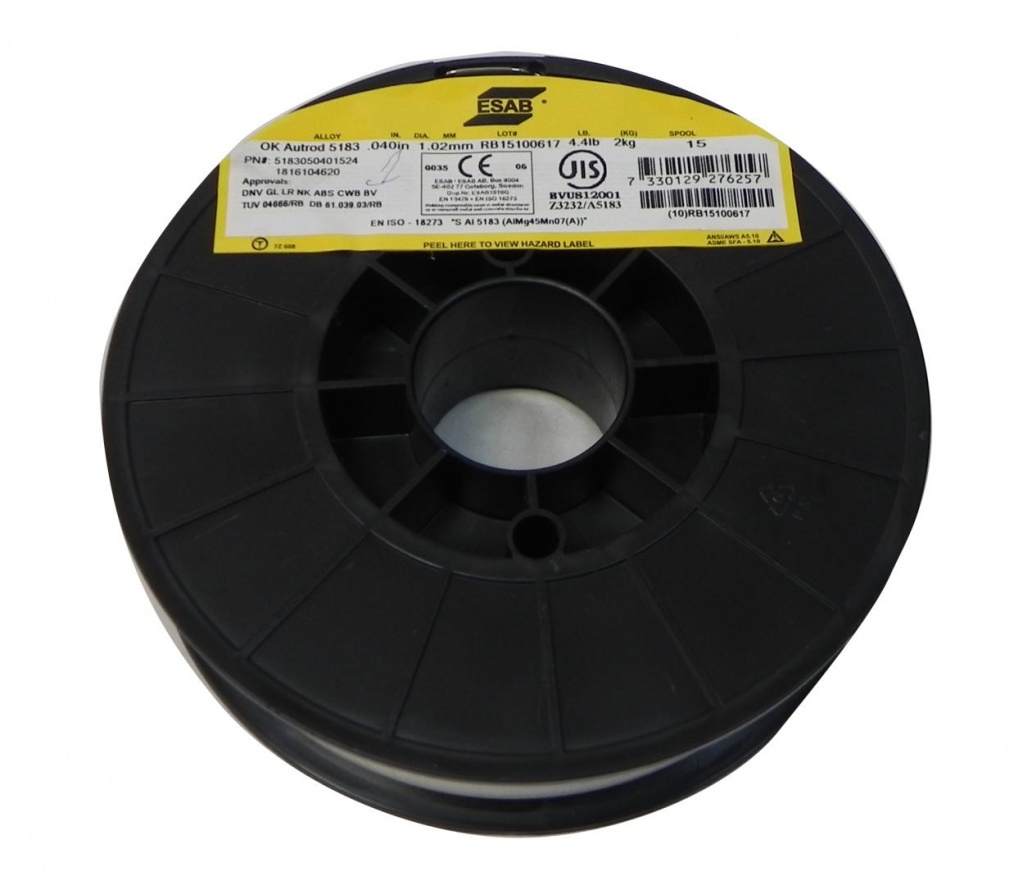

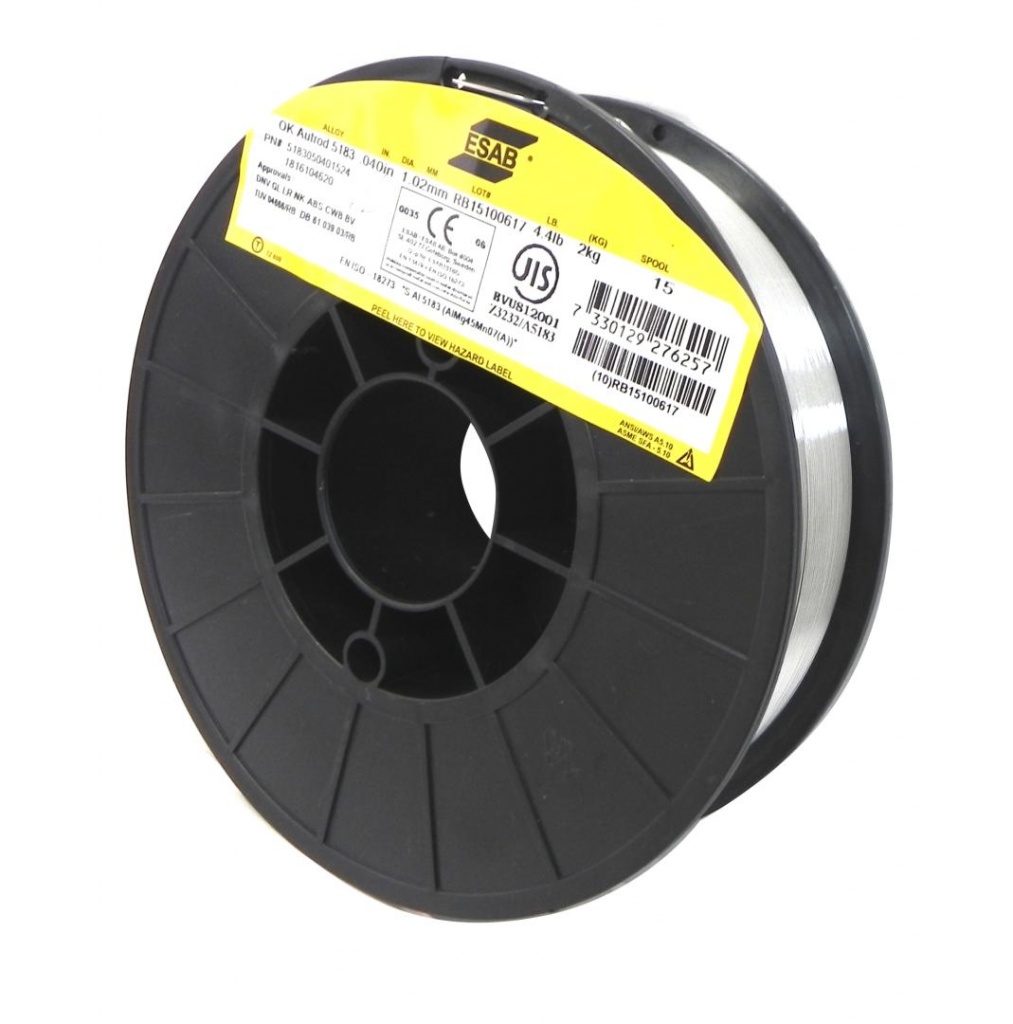

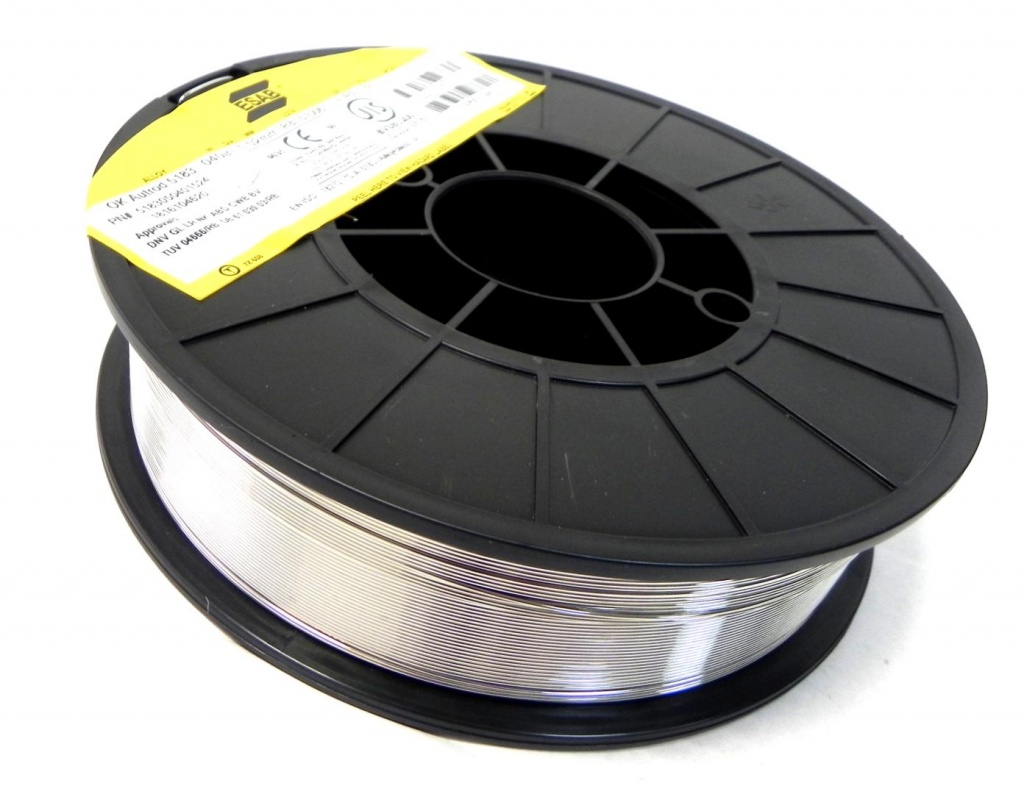

Сварочная проволока ЭСАБ OK Autrod 5183 Ø 1.0, 1.2, 1.6 и 2.4 мм выпускается на катушка по 7 кг, а также Ø 1,2 и 1,6 мм выпускаются в упаковках Jumbo Marathon Pac и Midi Marathon Pac массой 141 и 80 кг соответственно.
Способы экономии алюминиевой сварочной проволоки ОК Аутрод 5183 с упаковкой Marathon Pac.
Типичные механические свойства металла, наплавленного сварочной проволокой ESAB OK Autrod 5183
| Типичные механические свойства наплавленного металла |
|
σт 140 МПа σв 295 МПа δ 25% KCV 30 Дж/см2 при +20°С |
Информация для заказа сварочной проволоки ESAB OK Autrod 5183
| Артикул | Наименование |
Диаметр, мм |
Вес упаковки, кг |
Вес паллеты, кг |
Минимальный заказ, кг |
| 1816104620 | OK Autrod 5183 | 1 | 2 | 100 | 2 |
| 1816109870 | OK Autrod 5183 | 1 | 7 | 483 | 7 |
| 1816124620 | OK Autrod 5183 | 1,2 | 2 | 100 | 102 |
| 1816169870 | OK Autrod 5183 | 1,6 | 7 | 483 | 7 |
| 1816249870 | OK Autrod 5183 | 2,4 | 7 | 483 | 483 |
- Тип товара
- Проволока сварочная сплошная
- Тип работ
- Полуавтоматическая сварка (MIG/MAG)
- Назначение
- алюминий / корабельная и судовая сталь / хладостойкая сталь
- Материал проволоки
- алюминий
- Вид проволоки
- сплошного сечения
- Среда сварки
- Ar 100% (Аргон, I1) / He 100% (Гелий, I2) / Ar + (5-95)% He (I3) / Ar + 30%He (I3, H3) / Ar + 50%He (I3, H5) / Ar + 75%He (I3, H2)
- Сварка в инертном газе
- да
- Режим сварки?
- DC
- Одобрения, Классификации, Сертификаты
- ABS - Американское бюро стандартизации в области судостроения / CWB - Канадское бюро сварки / DB - Немецкое бюро стандартизации в области производства конструкций и подвижного состава железнодорожного транспорта Deutsche Bahn AG, Берлин, Германия / DnV - Норвежская компания стандартизации в области судостроения Det Norske Veritas, Осло / GL - Немецкое морское страховое объединение регистра Ллойда, Гамбург / LR - Британское морское страховое объединение регистра Ллойда (Регистр Судоходства Ллойда) / U - Немецкие строительные требования / VdTUV - Ассоциация Технических Инспекционных Агентств, Берлин, Германия
- Подробнее
- Одобрения:
ABS ER5183 Ø1.2 и Ø1.6 мм
CWB AWS A5.10
DB 61.039.03
DNV 5183 (WC)
GL RAlMg4.5
LR WC/I-1, RC/I-1
VdTÜV
Ü 61.039
- SFA/AWS
- ER5183
- EN
- S Al 5183 (AlMg4.5Mn0.7(A) / EN ISO 18273
- ISO
- S Al 5183 (AlMg4.5Mn0.7(A) / EN ISO 18273
- Аналог
- Св.АМг5
- Al — Алюминий (Ю), %
- 92.45 / 95.15
- Cr — Хром (Х), %
- 0.05 / 0.20
- Cu — Медь (Д), %
- 0 / 0.10
- Fe - Железо, %
- 0 / 0.40
- Mg — Магний, %
- 4.30 / 5.20
- Mn — Марганец (Г), %
- 0.50 / 1.00
- Si — Кремний (С), %
- 0 / 0.25
- Ti — Титан (Т), %
- 0 / 0.15
- Zn — Цинк, %
- 0 / 0.25
- Примечание:
- Al (Алюминий) - основа
- Предел текучести, Мпа?
- 140
- Предел прочности, Мпа?
- 290
- Относительное удлинение, %?
- 25
- KV +20°С, Дж min?
- 30
- KCV 20°С, Дж/см2?
- 30
- Примечание
- OK Autrod 18. 16 - старое название проволоки
