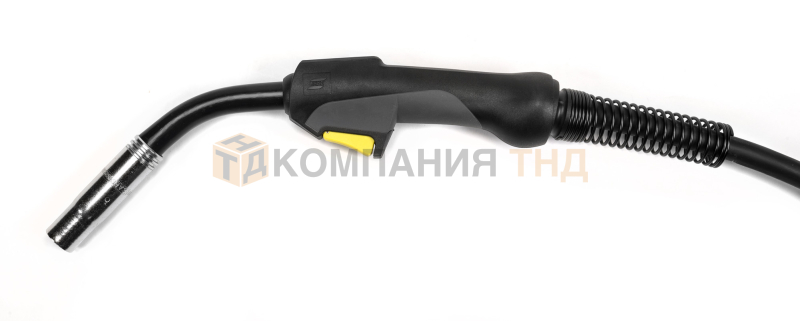

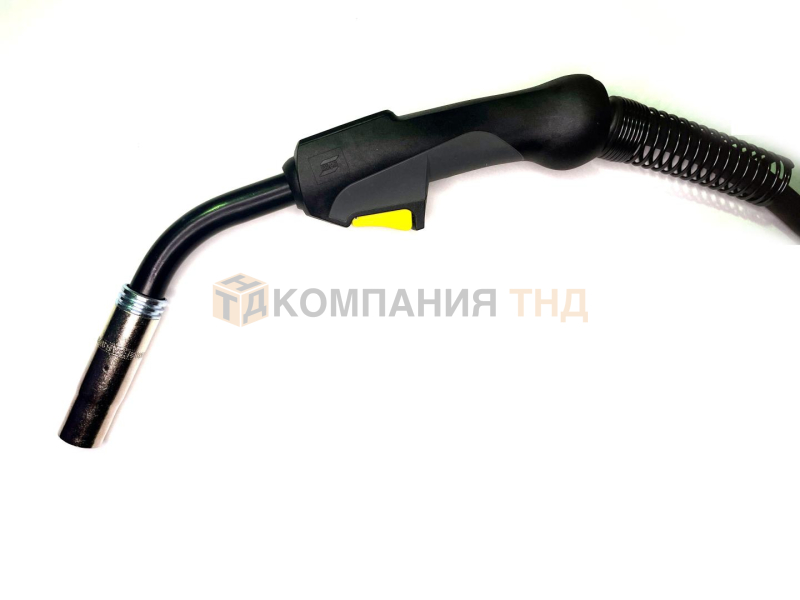

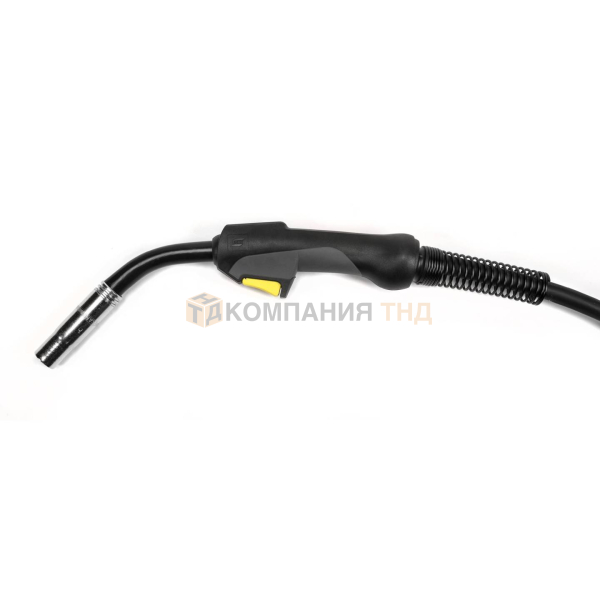

Горелки ESAB PSF 415

Описание сварочных горелок ESAB PSF 415 с воздушным охлаждением
Премиальные горелки ESAB PSF 415: производительность там, где она нужна.
Горелки PSF нового поколения имеют совершенно новую конструкцию, при этом изнашиваемые детали остаются полностью совместимыми с прежними моделями горелок PSF, которые прекрасно себя зарекомендовали. Благодаря современному стилю, удобству в работе и улучшенным рабочим характеристикам новые горелки идеально подходят для сварочных работ.

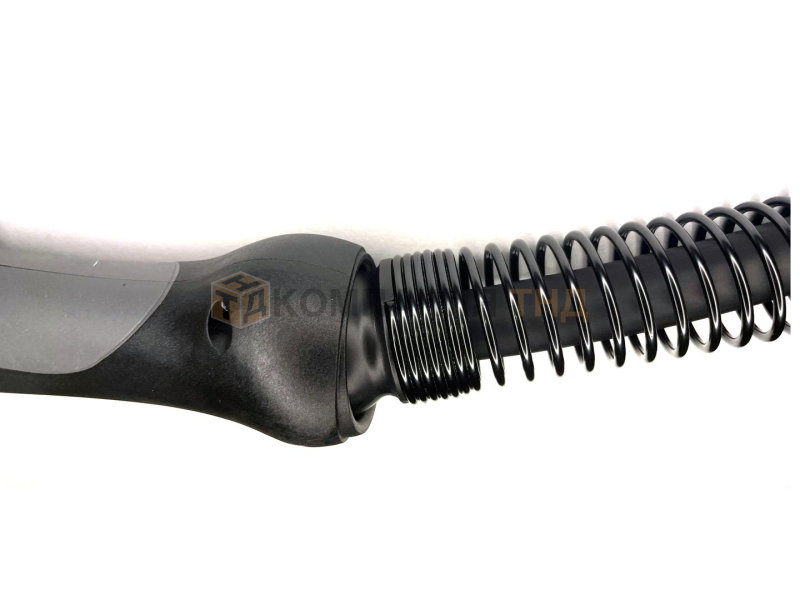

Улучшенные горелки PSF 415 производства ESAB теперь обладают более эффективным водяным охлаждением для процессов с высокой теплоотдачей. Они оснащены шаровым соединением рукоятки и пружинной опорой, а также более эргономичной и хорошо сбалансированной рукояткой с мягкой областью охвата, что позволило повысить гибкость и снизить нагрузку на руку, обеспечивая повышенный комфорт сварщикам.
Серия промышленных горелок с газовым охлаждением ESAB PSF нового поколения имеют совершенно новую конструкцию, при этом изнашиваемые детали остаются полностью совместимыми с прежними моделями горелок PSF, прекрасно зарекомендовавшими себя. Благодаря современному стилю, удобству в работе и улучшенным рабочим характеристикам новые горелки идеально подходят для работы в различных, в том числе самых сложных, производственных условиях.
Особенности горелок ESAB PSF 415
- Газооохлаждаемые горелки PSF 415 позволяют сваривать в смеси при номинальном токе 325 A при ПВ 60%, в углекислоте при номинальном токе 380 A при ПВ 60%.

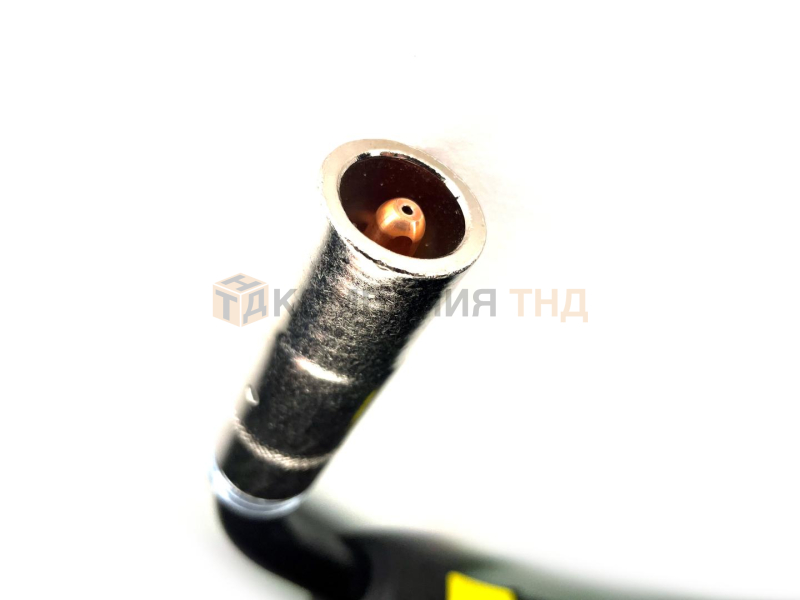

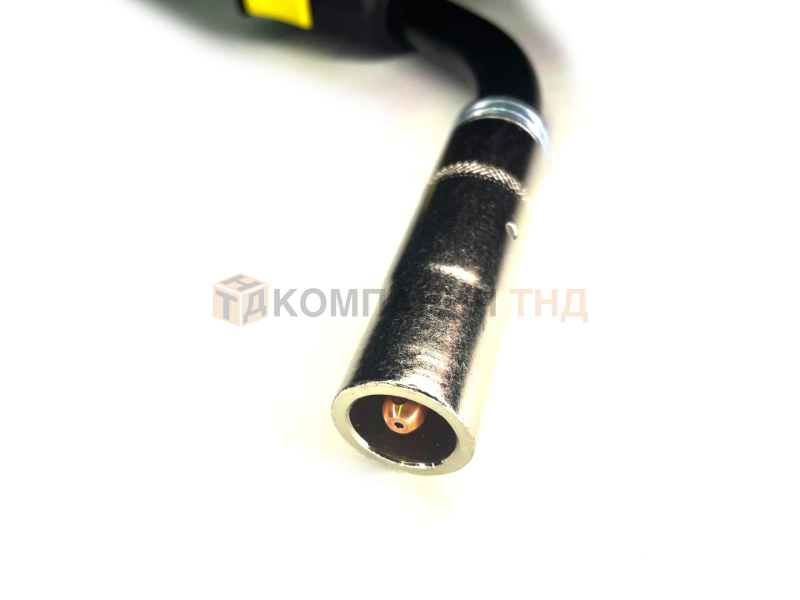

- Навинчиваемые газовые сопла обеспечивают надежную посадку и оптимальное рассеяние тепла
- Исключительно долговечные изнашиваемые детали, прочный адаптер для наконечника и увеличенная длина наконечников позволяют использовать горелки в самых тяжелых условиях
- Контактные наконечники из сплава CuCrZr(медь, хром, цирконий) с длительным сроком службы

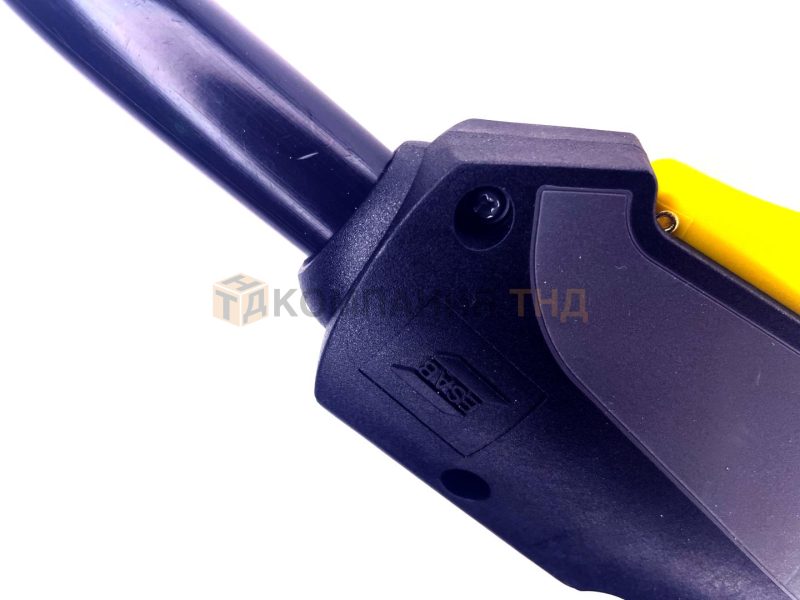

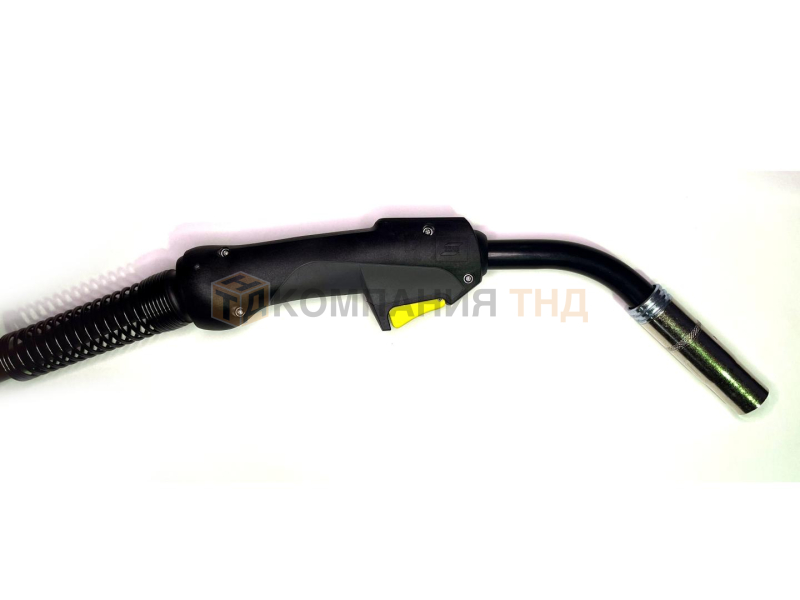

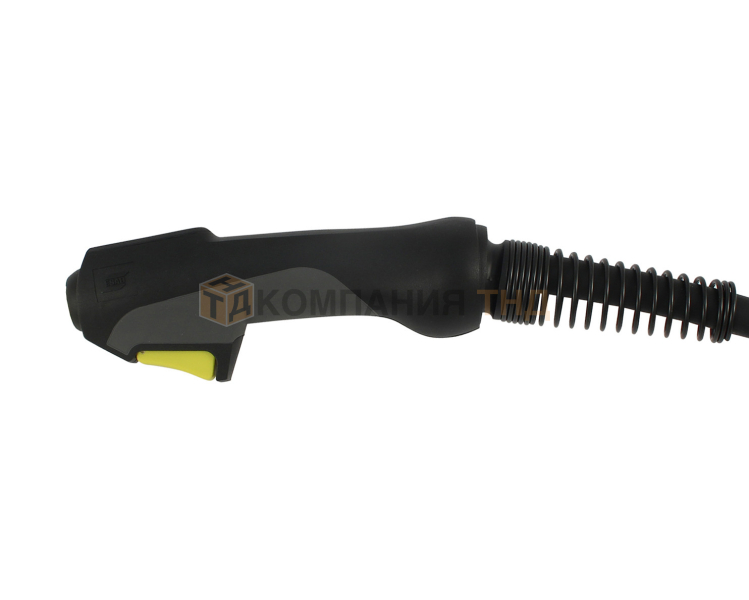

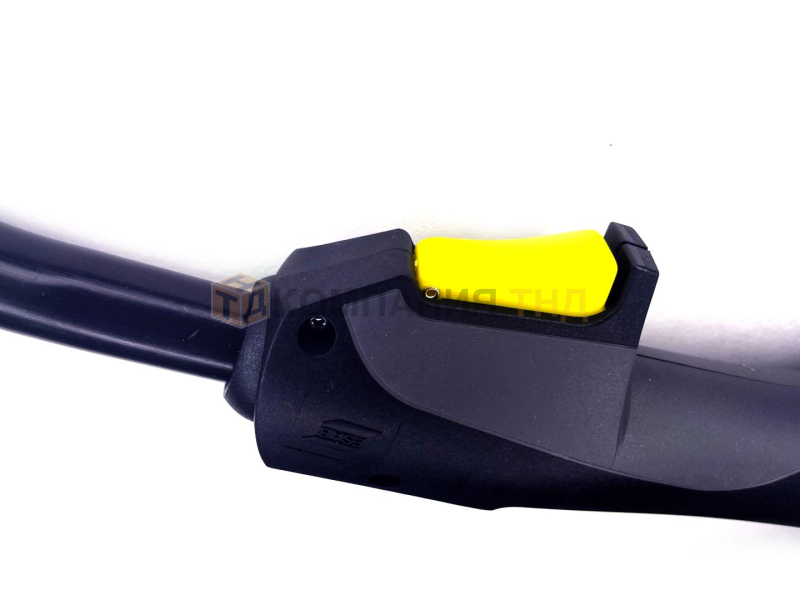

Благодаря оптимально сбалансированной эргономичной рукоятке с мягкими вставками для захвата новые модели горелок PSF обеспечивают максимальное удобство работы для сварщика.
Отрасли промышленности
- Судостроительные заводы и верфи
- Ремонт и обслуживание
- Сталелитейная промышленность
- Промышленное и общее производство
- Автомобилестроение
Технические характеристики горелок ESAB PSF
Наименование | PSF 260 | PSF 315 | PSF 415 | PSF 515 | |
Охлаждение | Газовое | ||||
Сварка в среде смешанного газа | 225 A при 60% | 285 A при 60% | 325 A при 60% | 400 A при 60% | |
Сварка в среде CO2 | 250 A при 60% | 315 A при 60% | 380 A при 60% | 450 A при 60% | |
Диаметр сварочной проволоки | 0,6 –1,0 мм | 0,8 –1,2 мм | 0,8 –1,6 мм | 1,0 –1,6 мм | |
Знак сертификации (стандарты) | EAC,CE (IEC 60974-7) | ||||
Рабочая температура | От -10 до +40 °C | ||||
Длина кабеля | 3 м, 4 м, 5м |
Информация для заказа

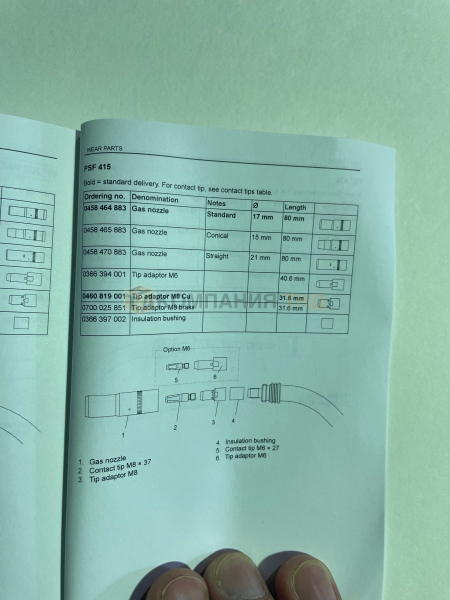

Список изнашиваемых деталей для горелок ESAB PSF 415
Жирный шрифт = стандартный комплект поставки. Контактные наконечники приведены в соответствующей таблице.
№ | Артикул | Наименование | Заметки | Диаметр | Длина | Изображение |
1 |
0458464883 |

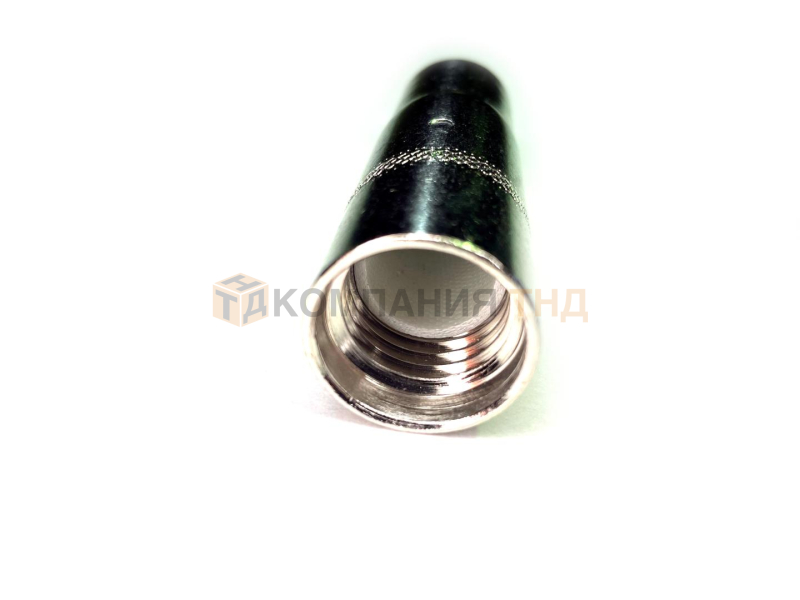

Сопло ESAB газовое коническое PSF 405/510W 17 мм |
Стандартное | 17 мм | 80 мм |
![]() |
1 |
0458465883 |
Сопло ESAB газовое коническое PSF 405/510W 15 мм |
Коническое, для M6 | 15 мм | 80 мм |
![]() |
1 |
0458470883 |

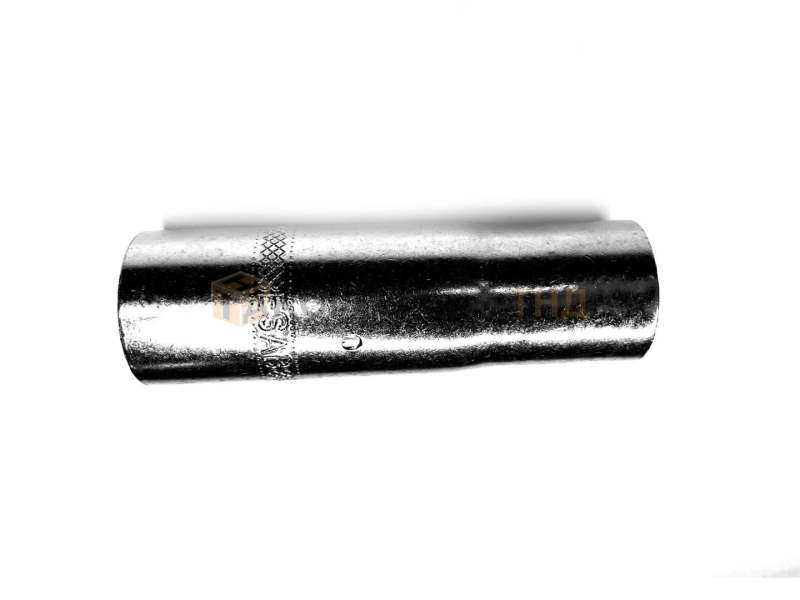

Сопло ESAB газовое цилиндрическое PSF 405/510W 21 мм |
Прямое (цилиндричесоке) |
21 мм | 80 мм |
![]() |
6 |
0366394001 |
Адаптер наконечника ESAB M6 PSF 305/405/C |
|
40.6 мм |
|
![]() |
3 |
0460819001 |
Адаптер наконечника ESAB M8 Cu PSF 405/410W |
Медь | 31.6 мм |
|
![]() |
3 | 0700025851 | Адаптер наконечника ESAB M8 brass | Латунь | 31.6 мм |
|
![]() |
4 |
0366397002 |
Изолирующая втулка ESAB PSF 315/400 |
|
|
|
![]() |

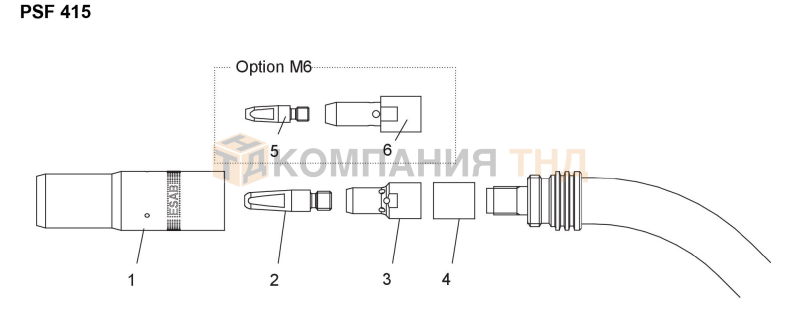

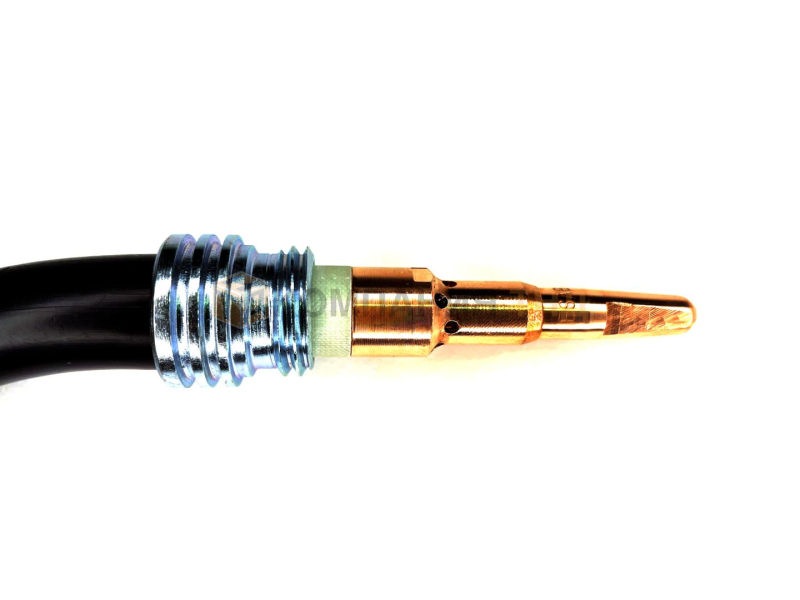

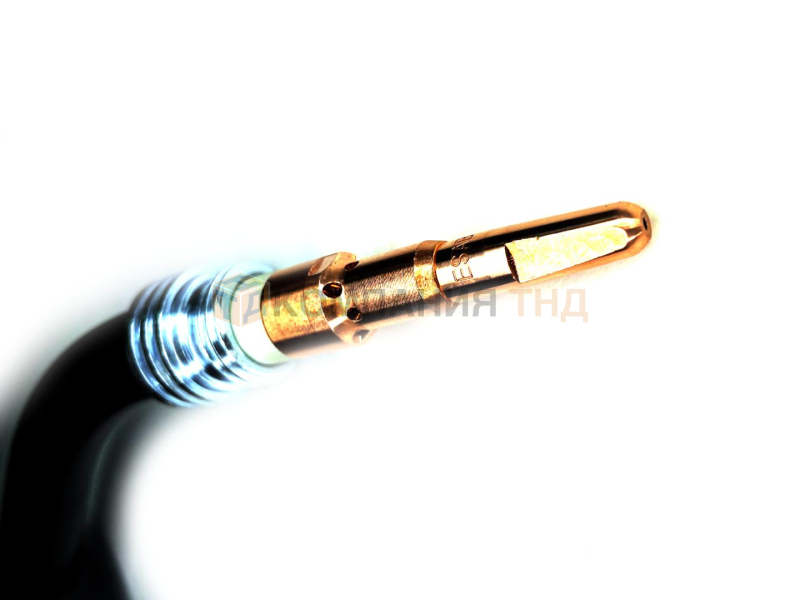

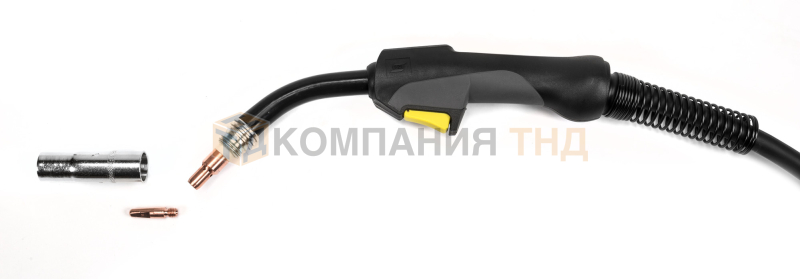

- Газовое сопло
- Контактный наконечник M8 × 37
- Переходник наконечника M8
- Изоляционная втулка
- Контактный наконечник M6 × 27
- Переходник наконечника M6
Изнашиваемые детали – контактные наконечники
№ |
![]() |
Газ/ Ø проволоки |
![]() |
|
M6х27 | CO2 | Смеш./Ar | M6х27 | |
5 | Наконечник контактный ESAB CuCrZr M6x27 w 0,6 мм (0468500001) | 0,6 | - | W0.6 / 0.8 |
5 | Наконечник контактный ESAB CuCrZr M6x27 w 0,8 мм (0468500002) | - | 0,6 | W0.8 / 0.9 |
5 | Наконечник контактный ESAB CuCrZr M6x27 w 0,8 мм (0468500003) | 0,8 | - | W0.8 / 1.0 |
5 | Наконечник контактный ESAB CuCrZr M6x27 w 0,9 мм (0468500004) | 0,9 | 0,8 | W0.9 / 1.1 |
5 | Наконечник контактный ESAB CuCrZr M6x27 w 1,0 мм (0468500005) | 1 | 0,9 | W1.0 / 1.2 |
5 | Наконечник контактный ESAB CuCrZr M6x27 w 1,2 мм (0468500006) | 1,2 | - | W1.2 / 1.4 |
5 | Наконечник контактный ESAB CuCrZr M6x27 w 1,2 мм (0468500007) | 1,2 | 1 | W1.2 / 1.5 |
5 | Наконечник контактный ESAB CuCrZr M6x27 w 1,4 мм (0468500008) | 1,4 | 1,2 | W1.4 / 1.7 |
5 | Наконечник контактный ESAB CuCrZr M6x27 w 1,6 мм (0468500009) | 1,6 | - | W1.6 / 1.9 |
5 | Наконечник контактный ESAB CuCrZr M6x27 w 1,0 мм (0468500010) | - | 1,6 | W1.6 / 2.1 |
№ |
![]() |
Газ/ Ø проволоки |
![]() |
|
М8х37 | CO2 | Смеш./Ar | М8х37 | |
2 | Наконечник контактный ESAB CuCrZr M8x37 w 0,8 мм (0468502003) | 0,8 | - | W0.8 / 1.0 |
2 | Наконечник контактный ESAB CuCrZr M8x37 w 0,9 мм (0468502004) | 0,9 | 0,8 | W1.0 / 1.1 |
2 | Наконечник контактный ESAB CuCrZr M8x37 w 1,0 мм (0468502005) | 1 | 0,9 | W1.0 / 1.2 |
2 | Наконечник контактный ESAB CuCrZr M8x37 w 1,2 мм (0468502006) | 1,2 | - | W1.2 / 1.4 |
2 | Наконечник контактный ESAB CuCrZr M8x37 w 1,2 мм (0468502007) | 1,2 | 1 | W1.2 / 1.5 |
2 | Наконечник контактный ESAB CuCrZr M8x37 w 1,4 мм (0468502008) | 1,4 | 1,2 | W1.4 / 1.7 |
2 | Наконечник контактный ESAB CuCrZr M8x37 w 1,6 мм (0468502009) | 1,6 | - | W1.6 / 1.9 |
2 | Наконечник контактный ESAB CuCrZr M8x37 w 1,6 мм (0468502010) | - | 1,6 | W1.6 / 2.1 |
Контактные наконечники Nib M6
№ |
![]() |
Газ/ Ø проволоки |
![]() |
|
Nib M6 | CO2 | Смеш./Ar | M6 | |
5 | 0468501002 | - | 0,6 | W0.8 / 1.0 |
5 | 0468501003 | 0,8 | - | W0.9 / 1.1 |
5 | 0468501004 | 0,9 | 0,8 | W1.0 / 1.2 |
5 | 0468501005 | 1 | 0,9 | W1.2 / 1.5 |
Проволокопроводы для полуавтоматических горелок ESAB PSF 260, PSF 315, PSF 315 RS3, PSF 415, PSF 415 RS3, PSF 420w, PSF 420w RS3, PSF 515, PSF 520w, PSF 520w RS3
Стальное направляющее устройство (проволокопровод) для горелок ESAB PSF
Жирный шрифт = стандартный комплект поставки
Артикул | Диаметр проволоки | Длина проволокопровода | Заметки |
PSF 260 |
PSF 315 PSF 315 RS3 |
PSF 415 PSF 415 RS3 PSF 515 |
PSF 420W PSF 420W RS3 |
PSF 520W PSF 520W RS3 |
0700200085 |
0.8–1.0 | 3 м | Синий | X | X |
|
|
|
0700200086 |
0.8–1.0 | 4 м | Синий | X | X |
|
|
|
0700025800 |
0.8–1.0 | 5 м | Синий | X | X |
|
|
|
0700200087 |
1.0–1.2 | 3 м | Красный | X | X |
|
|
|
0700200088 |
1.0–1.2 | 4 м | Красный | X | X |
|
|
|
0700025801 |
1.0–1.2 | 5 м | Красный | X | X |
|
|
|
0700025822 |
0.9–1.2 | 3 м |
Красный, для тяжелых условий работы (HD) |
|
|
X | X | X |
0700025823 |
0.9–1.2 | 4 м |
Красный, для тяжелых условий работы (HD) |
|
|
X | X | X |
0700025824 |
0.9–1.2 | 5 м |
Красный, для тяжелых условий работы (HD) |
|
|
X | X | X |
0700025825 |
1.4–1.6 | 3 м |
Серый, для тяжелых условий работы (HD) |
|
|
X | X | X |
0700025826 |
1.4–1.6 | 4 м |
Серый, для тяжелых условий работы (HD) |
|
|
X | X | X |
0700025827 |
1.4–1.6 | 5 м |
Серый, для тяжелых условий работы (HD) |
|
|
X | X | X |
Направляющее устройство (проволокопровод) из ПТФЭ
Артикул | Диаметр проволоки | Длина проволокопровода | Заметки |
PSF 260 |
PSF 315 PSF 315 RS3 |
PSF 415 PSF 415 RS3 |
PSF 515 |
PSF 420W PSF 420W RS3 PSF 520W PSF 520W RS3 |
0700200089 |
0.8-1.0 | 3 м | Синий | X | X | X | X | X |
0700200090 |
0.8-1.0 | 4 м | Синий | X | X | X | X | X |
0700025811 |
0.8-1.0 | 5 м | Синий | X | X | X | X | X |
0700200091 |
1.0-1.2 | 3 м | Красный | X | X | X | X | X |
0700200092 |
1.0-1.2 | 4 м | Красный | X | X | X | X | X |
0700025812 |
1.0-1.2 | 5 м | Красный | X | X | X | X | X |
0700025813 |
1.2-1.6 | 3 м | Жёлтый |
|
|
X | X | X |
0700025814 |
1.2-1.6 | 4 м | Жёлтый |
|
|
X | X | X |
0700025815 |
1.2-1.6 | 5 м | Жёлтый |
|
|
X | X | X |
Проволокопровод из полиамида (PA) с передним концом из бронзы
Артикул | Диаметр проволоки | Длина проволокопровода | Заметки |
PSF 260 |
PSF 315 PSF 315 RS3 |
PSF 415 PSF 415 RS3 |
PSF 515 |
PSF 420W PSF 420W RS3 PSF 520W PSF 520W RS3 |
0700025816 |
0.8-1.0 | 3 м | Антрацит | X | X | X | X | X |
0700025817 |
0.8-1.0 | 4 м | Антрацит | X | X | X | X | X |
0700025818 |
0.8-1.0 | 5 м | Антрацит | X | X | X | X | X |
0700025819 |
1.2-1.6 | 3 м | Антрацит |
|
X | X | X | X |
0700025820 |
1.2-1.6 | 4 м | Антрацит |
|
X | X | X | X |
0700025821 |
1.2-1.6 | 5 м | Антрацит |
|
X | X | X | X |
