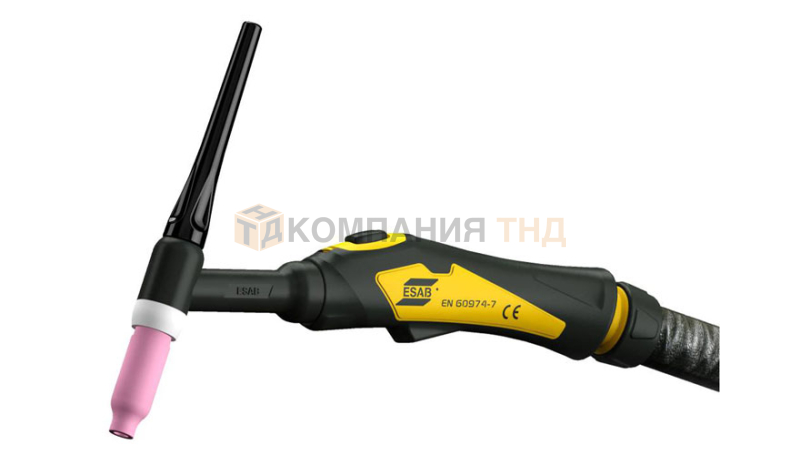

Горелки ESAB TXH 121

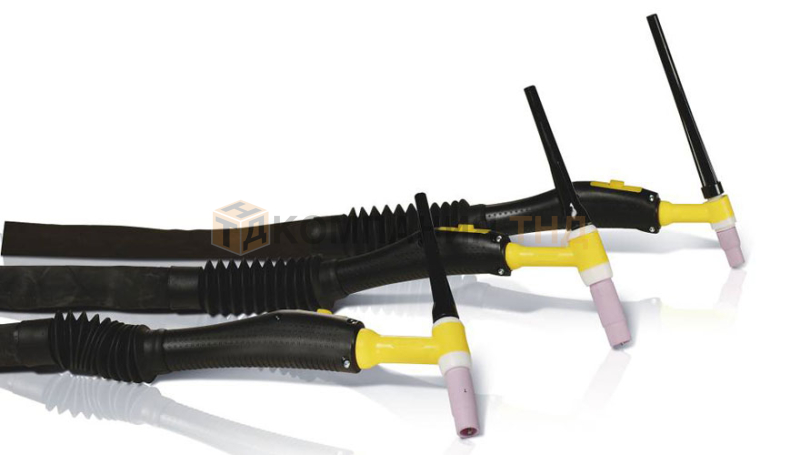

Сварочные горелки TXH 121, 121F, 121r, 121Fr, 121V

Сварочный горелки TXH 121 пришли на замену сварочным горелкам ESAB TXH 120.

Главной характеристикой горелок ТХН 121 является качество. Горелки вместе со шлангами разработаны с учетом удобства их использования, универсальности и эргономики. Горелки ТХН выпускаются с воздушным охлаждением (TXH 121), со встроенным газовым клапаном (121V), с гибкой шейкой (TXH 121F), с удалённым управлением (TXH 121r). Выбор горелки зависит от типа выполняемой работы. Все горелки серии TXH 121 рассчитаны на токи до 120 ампер. Небольшой размер горелок – преимущество при работе в ограниченном пространстве. Встроенный клапан для пуска газа вручную (TXH 121V) и гибкая шейка горелки облегчает задачу (TXH 121F), при проведении сварочных работ в ограниченном пространстве.

В горелки TXH 121r, TXH 121Fr встроен пульт дистанционного управления, через кнопки + и – этого пульта регулируется сварочный ток в процессе сварки. Газовые горелки серии 121r и 121Fr со встроенным пультом дистанционного управления подключаются к сварочному аппарату через адаптер. Один и тот же адаптер используется для всех горелок с пультом дистанционного управления. Пульт дистанционного управления на горелке будет функционировать если сварочный аппарат оснащен CAN-bus контроллером.

*С подходящим переходником

Преимущества горелок TXH 121

• Все медные компоненты позволяют поддерживать температуры, необходимые для работы охладителя, а также максимально допустимый ток

• Система рукояток эргономичной конструкции со встроенными сдвоенными мягкими захватами позволяют удерживать рукоятку на месте при минимальном давлении на захват

• Шарнирное соединение – Улучшенная маневренность при позиционировании газовой горелки достигается за счет сочетания шарнирных соединений и участка, покрытого мягкой кожей, которая закрывает первые 700 мм газовой горелки непосредственно под рукояткой

• Эффективное охлаждение

• Размещение куркового переключателя удобно для пальцев, находящихся в нейтральном положении

• Встроенный газовый вентиль для ручного управления подачей защитного газа (121V)

• Гибкие наконечники обеспечивают универсальность при выполнении работ в труднодоступных местах (121F)

Таблица подбора сварочных горелок ESAB TXH 121 по характеристикам

Комплектующие для горелок ESAB TXH

Изображение	Горелки TXH	TXH 121/251w (TXH 120/250w)	TXH 151/201 (TXH 150/200)	TXH 401w/401w HD (TXH 400w/400w HD)
1 – Задний наконечник с уплотнительным кольцом
	Длинный	0365310051	0157123029	0157123029
	Средний	0365310050	0588000591	0588000591
	Короткий	0365310049	0157123028	0157123028
2 – Изолирующее устройство
	Теплозащитный экран	0366960017	0366960016	0366960018
3 – Цанга, стандартная
	? 1.0	0365310028	0157123010	0157123010
	? 1.6	0365310029	0157123011	0157123011
	? 2.4	0365310030	0157123012	0157123077
	? 3.2	0365310091	0157123013	0157123078
	? 4.0	–	0157123014	0157123079
	? 4.8	–	–	0157123074
6 – Цангодержатель, стандартный
	? 1.0	0365310037	0157123015	0157123081 (? 0.5-2.4)
	? 1.6	0365310038	0157123016	0157123081 (? 0.5-2.4)
	? 2.4	0365310039	0157123017	0157123081 (? 0.5-2.4)
	? 3.2	0365310090	0157123018	0157123082 (? 3.2-4.8)
	? 4.0-4.8	–	0157123019	0157123082 (? 3.2-4.8)
9 – Газовое сопло, стандартное
	? 6.4 (No.4)	0365310044	0157123052	0157123057
	? 8.0 (No.5)	0365310045	0157123053	0157123058
	? 9.8 (No.6)	0365310046	0157123054	0157123059
	? 11.2 (No.7)	0365310047	0157123055	0157123060
	? 12.7 (No.8)	0365310048	0157123056	0157123061
	? 15.9 (No.10)	0588000440	0588000442	–
	? 17.5	–	–	0588000439
	? 19.0 (No.12)	–	0588000441	–
4 - Изолирующее устройство для цангодержателя (Газовой линзы)
	Теплозащитный экран	–	0366960020	0366960020
7 – Цангодержатель (Газовая линза)
	? 1.0	0157121016	0157123021	0157123091
	? 1.6	0157121017	0157123022	0157123092
	? 2.4	0157121018	0157123023	0157123093
	? 3.2	0157121041	0157123024	0157123094
	? 4.0	–	0157123025	0157123095
	? 4.8	–	–	0157123075
10 – Газовое сопло для цангодержателя (Газовой линзы)
	? 6.4	0157121032	0157123057	0157123057
	? 8.0	0157121033	0157123058	0157123058
	? 9.8	0157121034	0157123059	0157123059
	? 11.2	0157121039	0157123060	0157123060
	? 12.7	0157121040	0157123061	0157123061
	? 17.5	–	0588000439	0588000439
5 – Изолирующее устройство для цангодержателя (Газовой линзы) очень большого размера
	Теплозащитный экран	–	0366960021	0366960021
8 – Цангодержатель (Газовая линза) очень большого размера
	? 1.0	–	0157123083	–
	? 1.6	–	0157123084	-
	? 2.4	–	0157123085	0157123103
	? 3.2	–	0157123086	0157123103
	? 4.0– 4.8	–	0157123087	0157123105
11 – Газовое сопло для цангодержателя (Газовой линзы) очень большого размера
	? 9.8	–	0157123088	0157123088
	? 12.7	–	0157123089	0157123089
	? 15.9	–	0588000438	0588000438
	? 19	–	0157123098	0157123098
	? 24	–	0588000437	0588000437

Курсивом выделены детали в составе гибкой головки, горелки с коротким наконечником.
