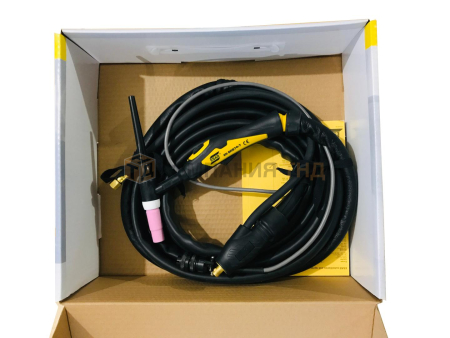

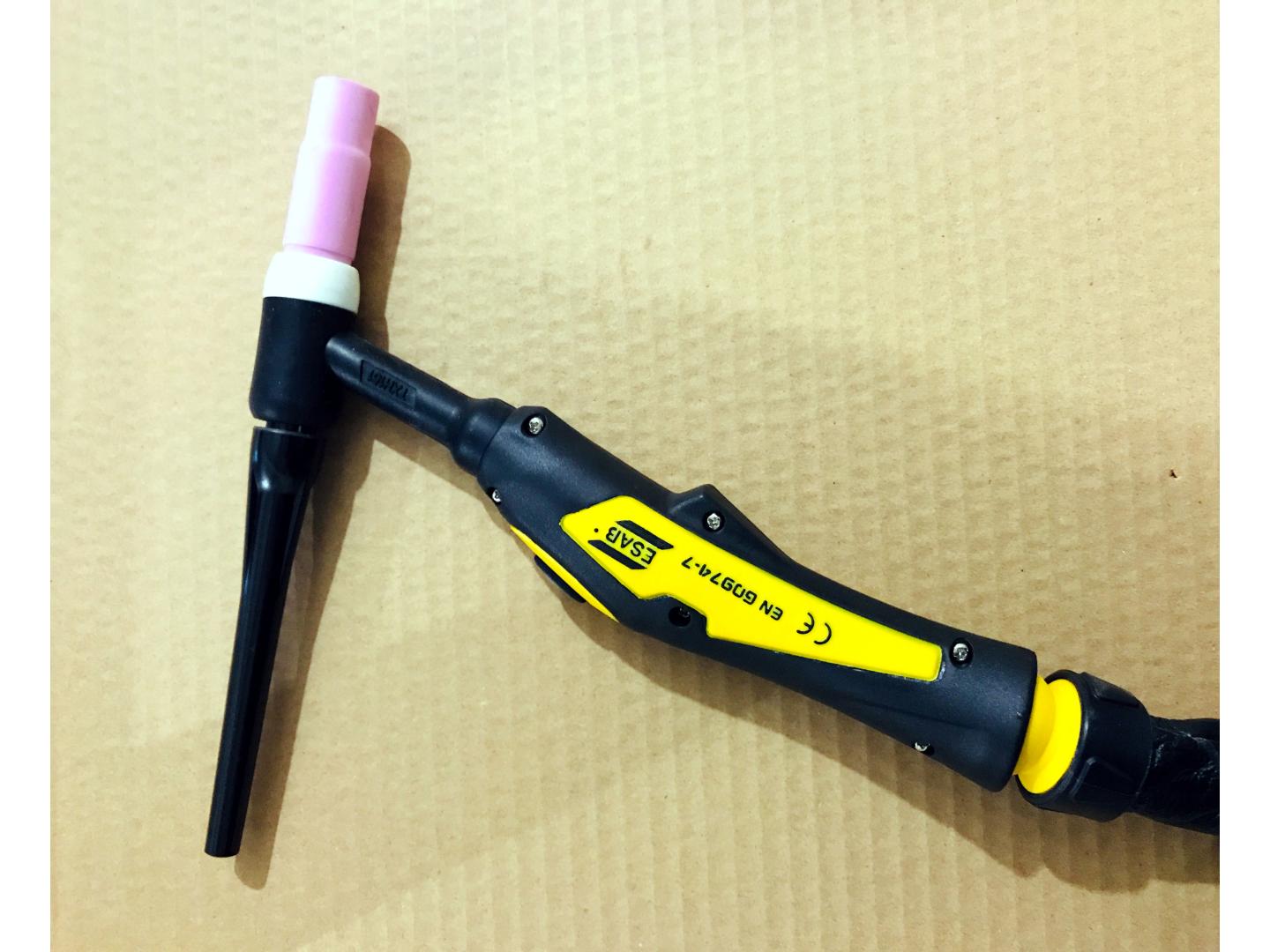

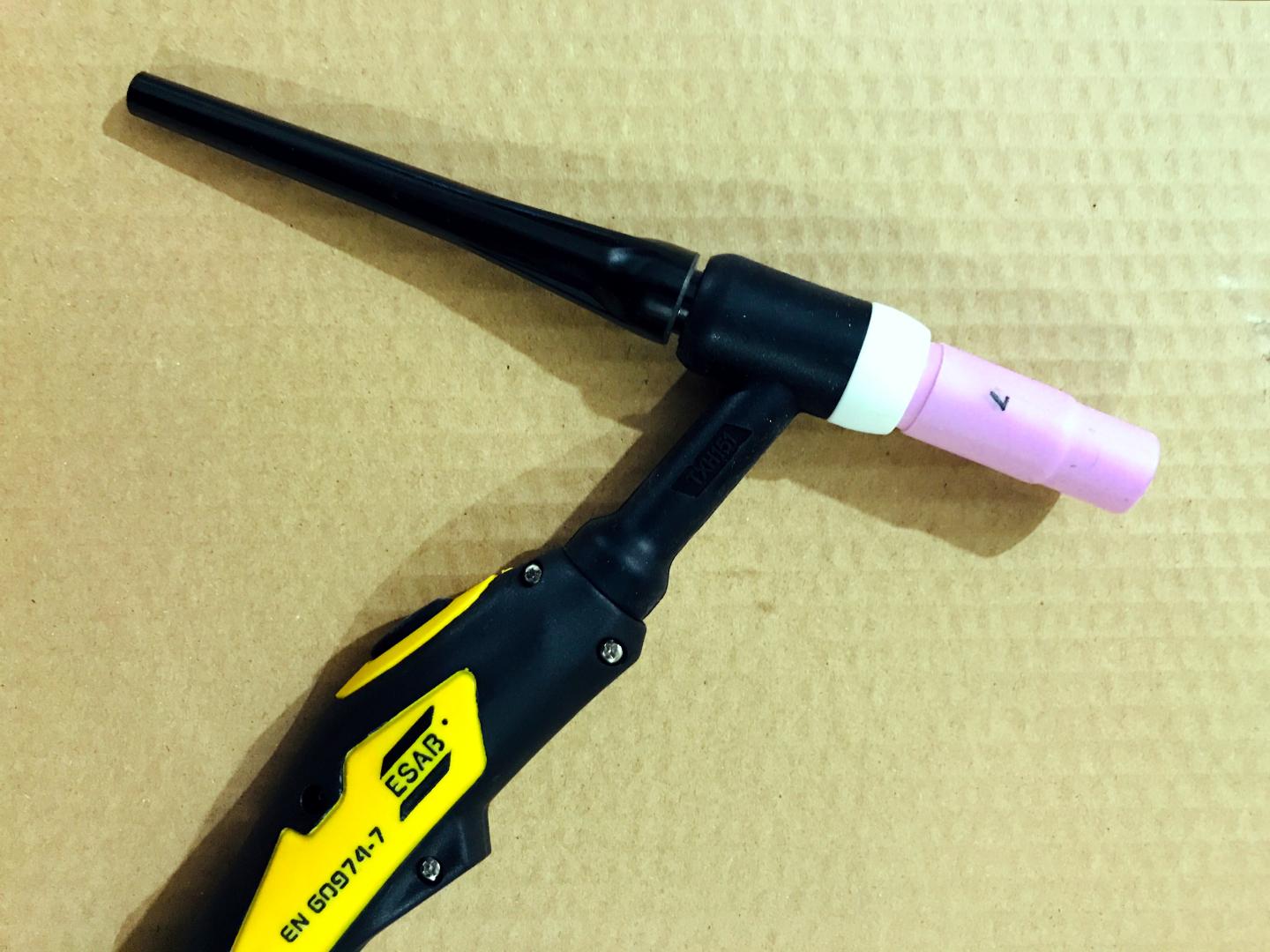

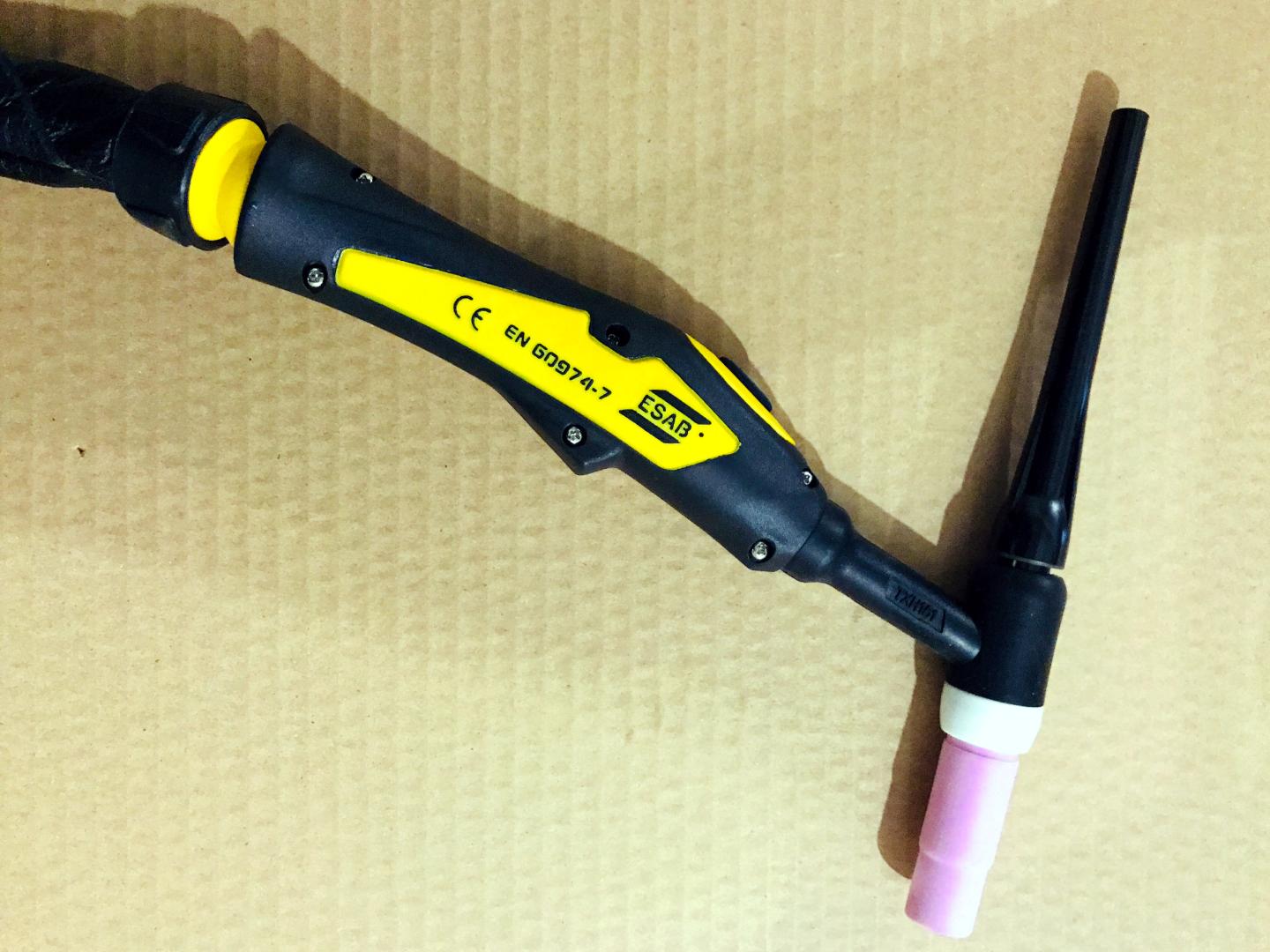

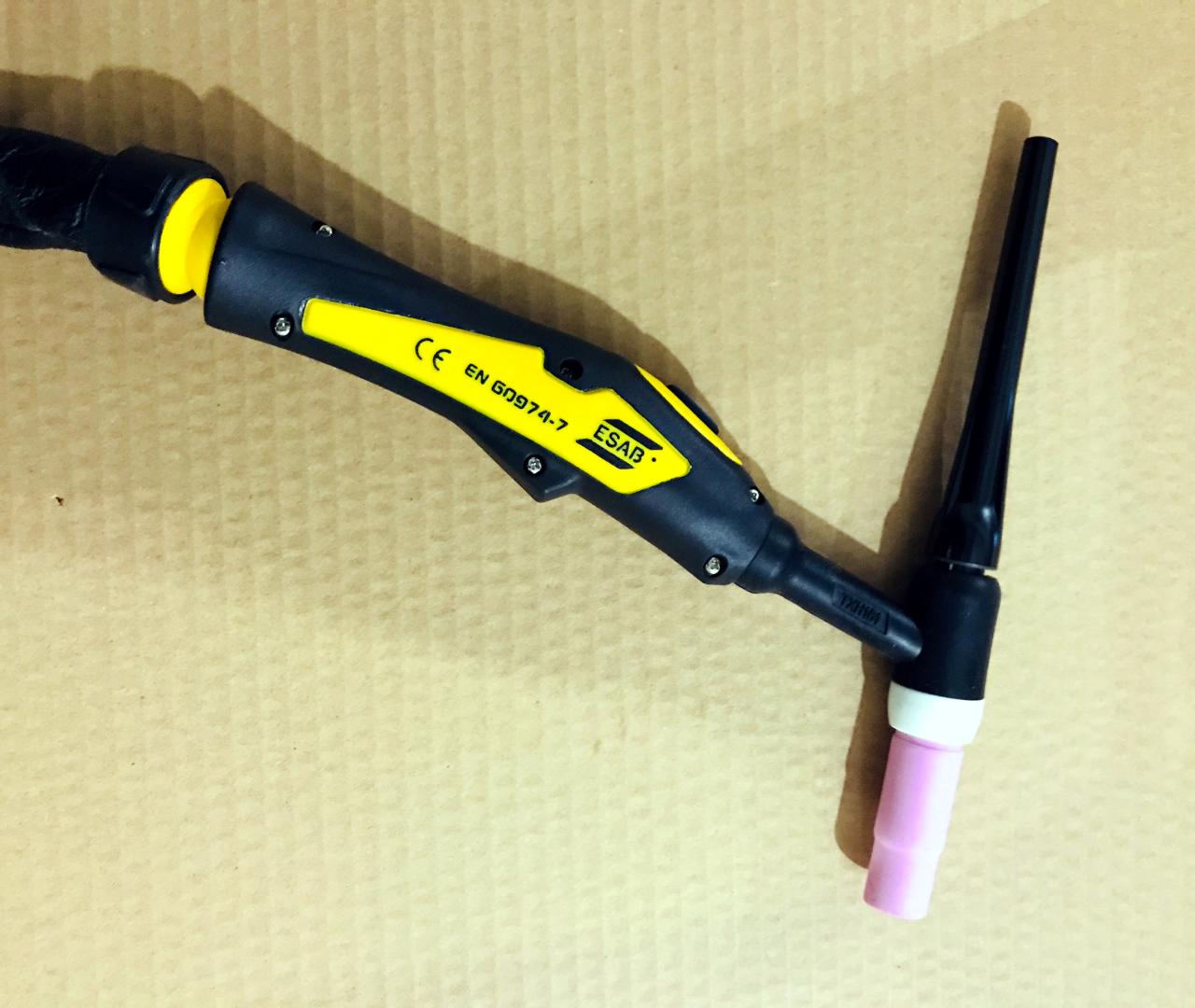

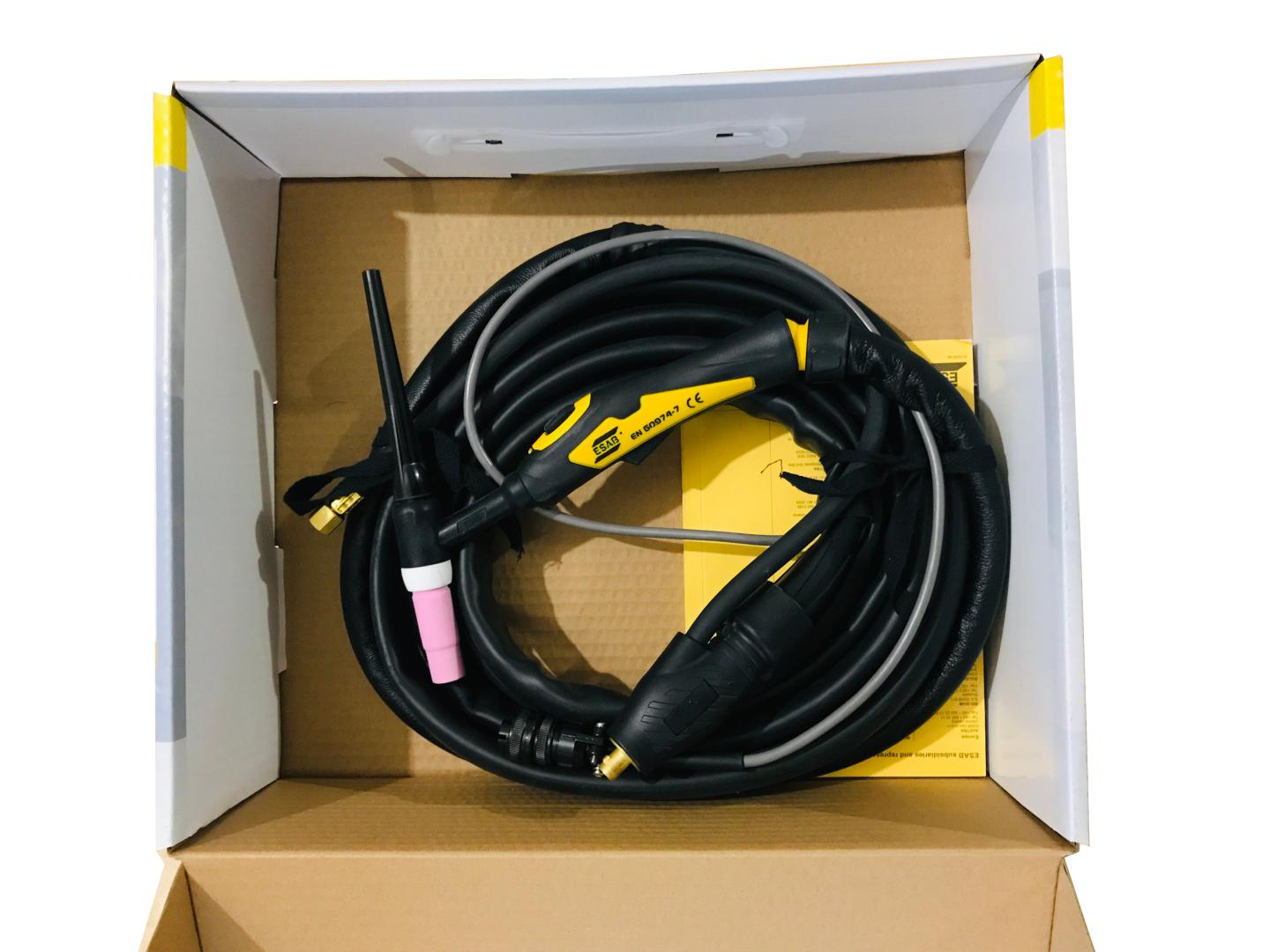

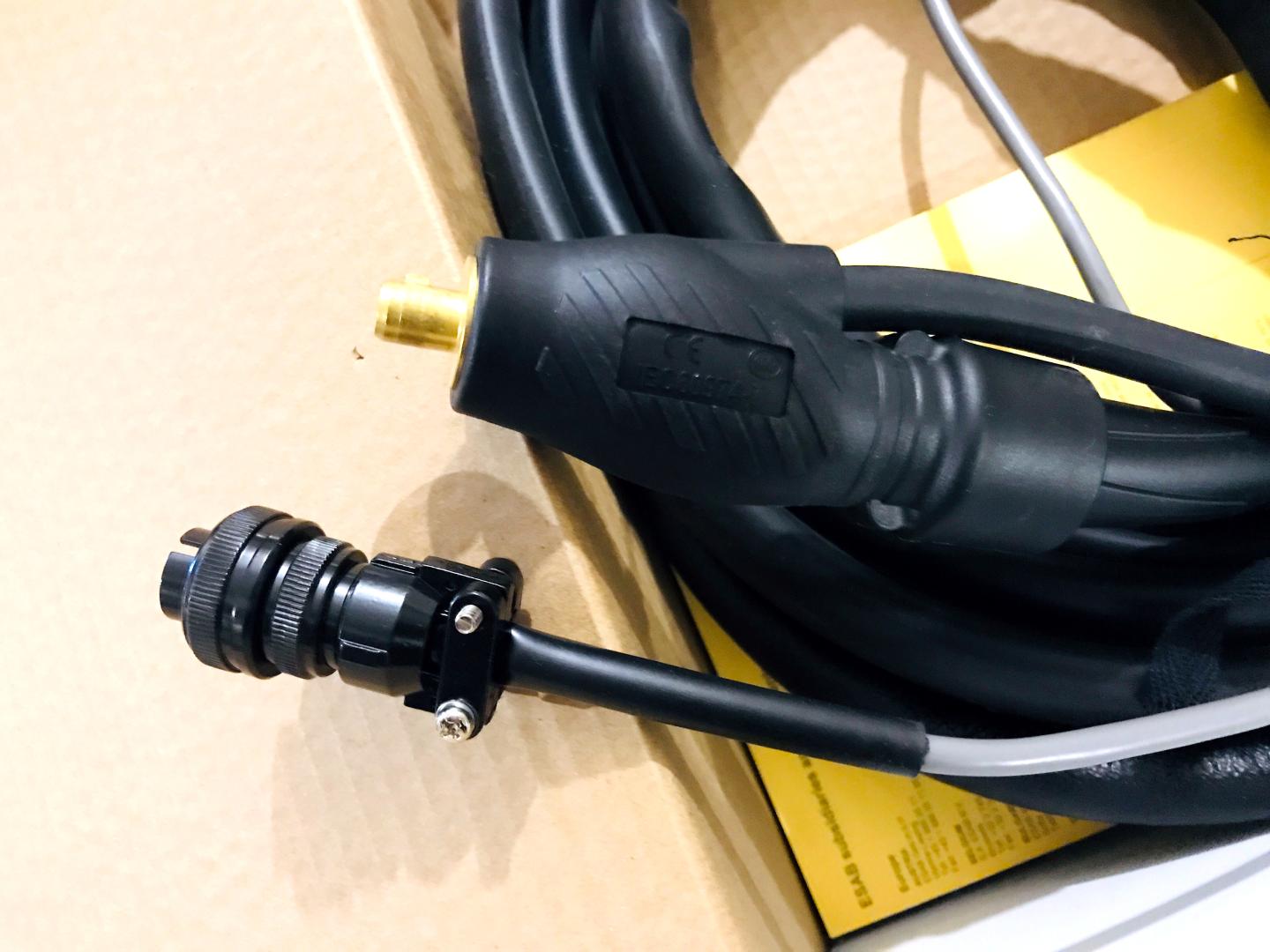

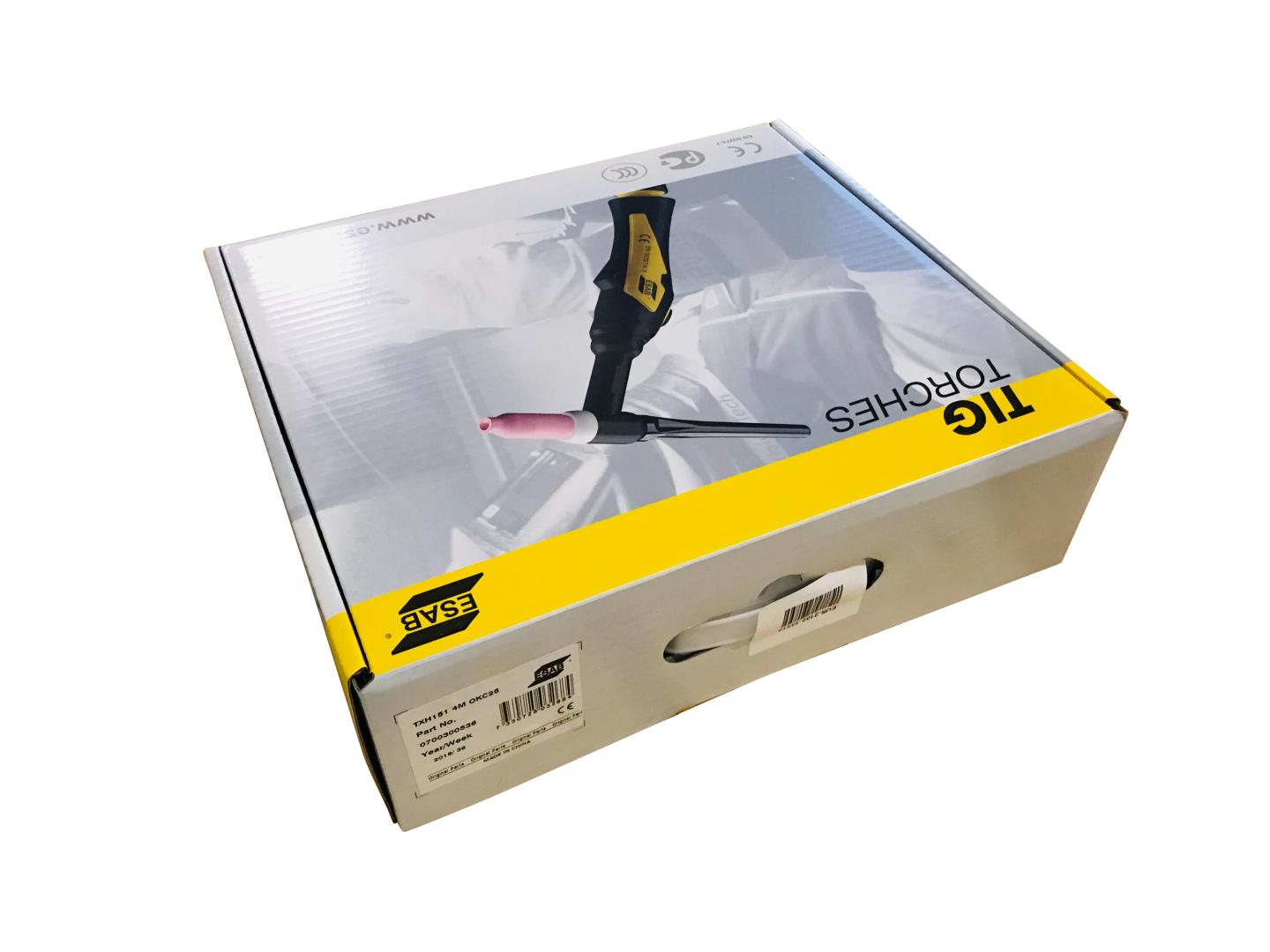

Горелки ESAB TXH 151

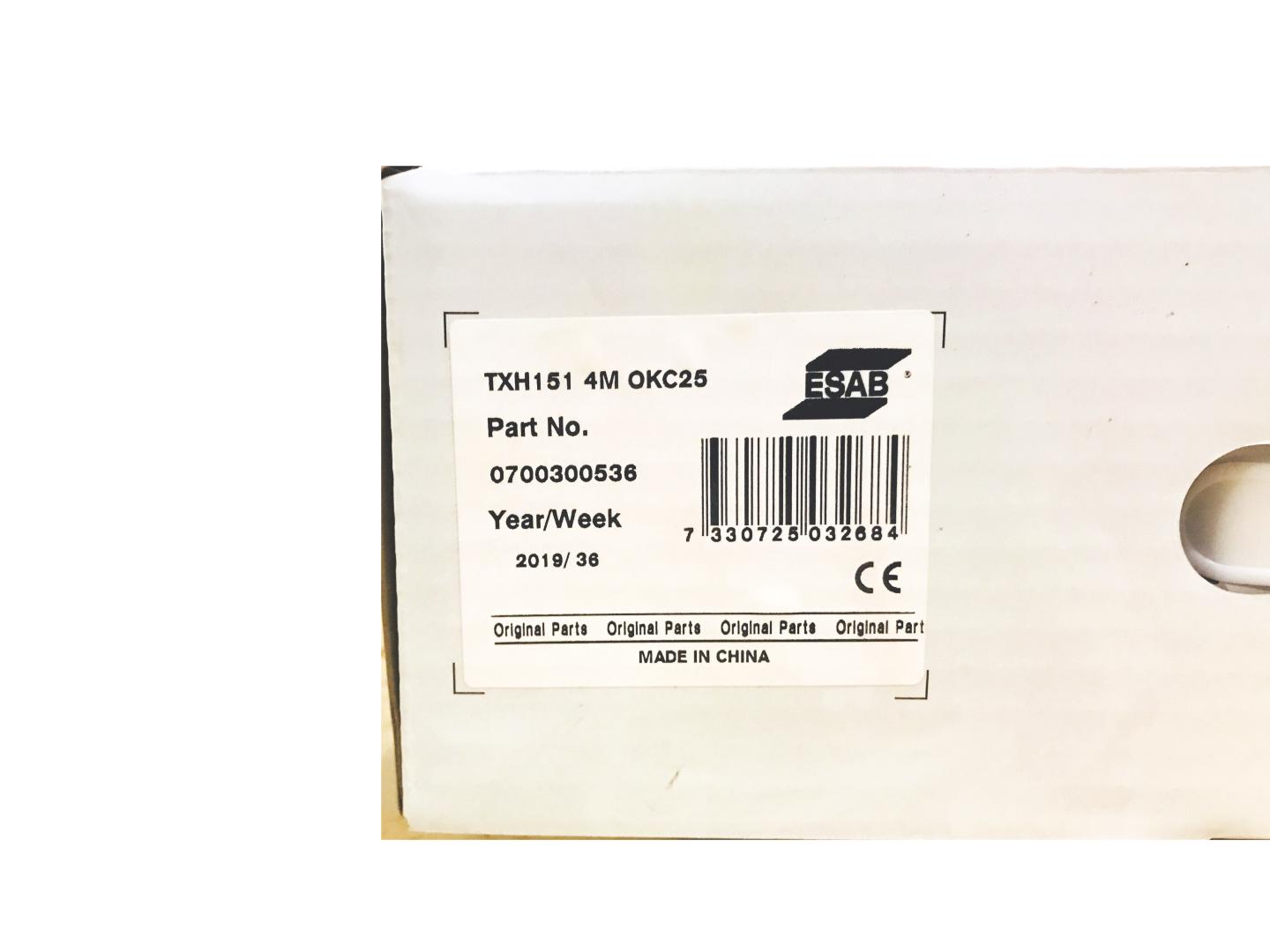

Артикул : 0700300536
ESAB
В кредит: Рассрочка 0-0-12
Гарантия: 6 месяцев
Горелки ESAB TXH 151
Горелки ESAB TXH 151
Длина: 4,0 м 8,0 м -
Модель: 151 -
Размер: OKC25 OKC50 -
В наличии
По запросу Под заказ
Срок поставки необходимо уточнить у менеджеров.
Нет в наличии
Цена:
0 Р
Характеристики

Важно!!! Часть артикулов снята с производства. В качестве альтернативной замены предлагаем:

Старый артикул Старое наименование Новый артикул Новое наименование
0700300544 Сварочная горелка TXH151 8M OKC50 0700025509 Сварочная горелка TIG SR 17-ED-3550-G1/8"-L-A2P, 8 метров
0700300538 Сварочная горелка TXH151 4M OKC50 0700025508 Сварочная горелка TIG SR 17-ED-2K-3550-G1/8"-L-A2P, 4 метра

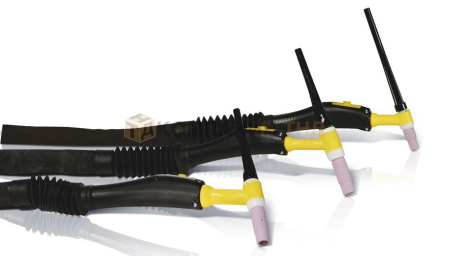

Сварочные горелки TXH 151, 151F, 151r, 151Fr, 151V

Сварочный горелки TXH 151 пришли на замену сварочным горелкам ESAB TXH 150.

Главной характеристикой горелок ТХН 151 является качество. Горелки вместе со шлангами разработаны с учетом удобства их использования, универсальности и эргономики. Горелки ТХН выпускаются с воздушным охлаждением (TXH 151), со встроенным газовым клапаном (151V), с гибкой шейкой (TXH 151F), с удалённым управлением (TXH 151r). Выбор горелки зависит от типа выполняемой работы. Все горелки серии TXH 151 рассчитаны на токи до 150 ампер. Небольшой размер горелок – преимущество при работе в ограниченном пространстве. Встроенный клапан для пуска газа вручную (TXH 151V) и гибкая шейка горелки облегчает задачу (TXH 151F), при проведении сварочных работ в ограниченном пространстве.

В горелки TXH 151r, TXH 151Fr встроен пульт дистанционного управления, через кнопки + и – этого пульта регулируется сварочный ток в процессе сварки. Газовые горелки серии 151r и 151Fr со встроенным пультом дистанционного управления подключаются к сварочному аппарату через адаптер. Один и тот же адаптер используется для всех горелок с пультом дистанционного управления. Пульт дистанционного управления на горелке будет функционировать если сварочный аппарат оснащен CAN-bus контроллером.

Тип горелки Модель горелки ESAB

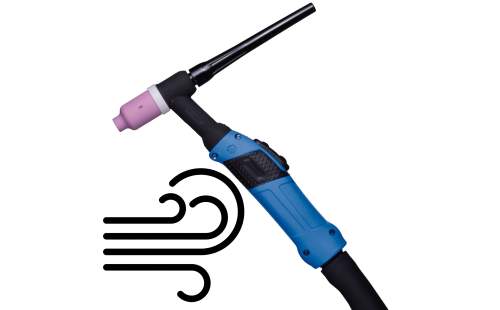

Горелки с воздушным охлаждением
TXH 151
Горелки с гибкой головкой TXH 151F
Горелки с клапаном подачи газа
TXH 151V
Горелки с дистанционной регулировкой тока* TXH 151r
Горелки с гибкой головкой и регулировкой тока* TXH 151Fr

*С подходящим переходником

Принадлежности для сварочных горелок TIG TXH

Удлинительные кабели для сварочных горелок TIG TXH

Расходные материалы для сварочных горелок TIG TXH

Преимущества горелок TXH 151

  • Все медные компоненты позволяют поддерживать температуры, необходимые для работы охладителя, а также максимально допустимый ток

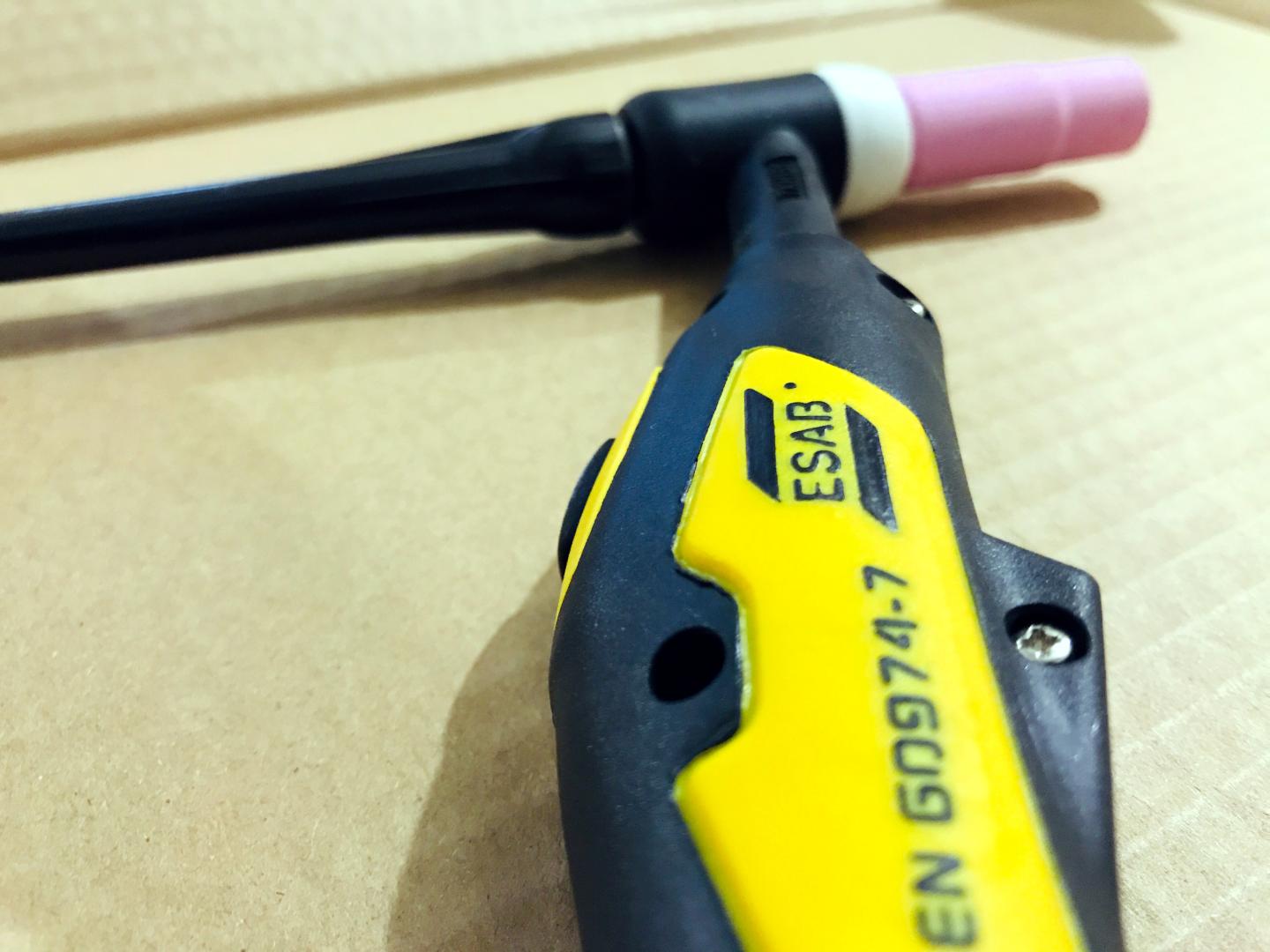

  • Система рукояток эргономичной конструкции со встроенными сдвоенными мягкими захватами позволяют удерживать рукоятку на месте при минимальном давлении на захват
  • Шарнирное соединение – Улучшенная маневренность при позиционировании газовой горелки достигается за счет сочетания шарнирных соединений и участка, покрытого мягкой кожей, которая закрывает первые 700 мм газовой горелки непосредственно под рукояткой
  • Эффективное охлаждение
  • Размещение куркового переключателя удобно для пальцев, находящихся в нейтральном положении
  • Встроенный газовый вентиль для ручного управления подачей защитного газа (151V)
  • Гибкие наконечники обеспечивают универсальность при выполнении работ в труднодоступных местах (151F)

Таблица подбора сварочных горелок ESAB TXH 151 по характеристикам

Номер для заказа Сварочная горелка Тип горелки OKC 25 OKC 50 Тип разъёма ESAB std Тип разъёма ESAB Tig 150i/200i
с электронным выключением с механическим клапаном подачи газа с гибкой шейкой
Сварочные горелки ESAB TXH 151
0700300624 TXH 151r +



+
+


0700300625 TXH 151Fr + +


+
+


0700300626 TXH 151r +




+
+

0700300627 TXH 151Fr + +



+
+

0700300536 TXH 151 +

+


+


0700300537 TXH 151V
+
+


+


0700300538 TXH 151 +



+
+


0700300539 TXH 151V




+
+


0700300540 TXH 151F +
+ +


+


0700300541 TXH 151F +
+

+
+


0700300542 TXH 151 +


+


+

0700300543 TXH 151V
+

+


+

0700300544 TXH 151 +




+
+

0700300545 TXH 151V
+



+
+

0700300546 TXH 151F +
+
+


+

0700300547 TXH 151F +
+


+
+

0700300548 TXH 151 +

+




+
0700300549 TXH 151F +
+ +




+
0700300550 TXH 151 +


+




+
0700300551 TXH 151F +
+
+




+

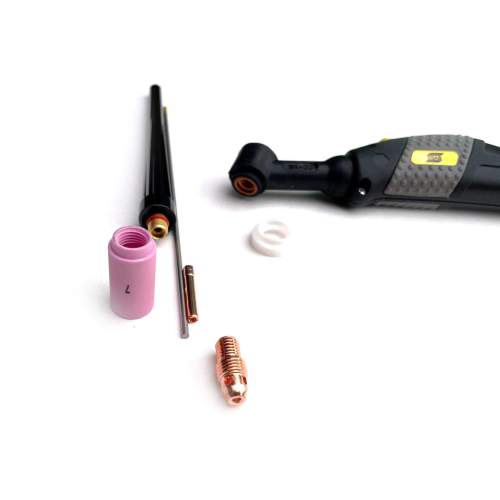

Комплектующие для горелок ESAB TXH

Комплектующие для горелок ESAB TXH

Изображение Горелки TXH TXH 121/251w (TXH 120/250w) TXH 151/201 (TXH 150/200) TXH 401w/401w HD (TXH 400w/400w HD)
1 – Задний наконечник с уплотнительным кольцом
1 – Задний наконечник с уплотнительным кольцом
Длинный 0365310051
0157123029
0157123029
Средний 0365310050
0588000591
0588000591
Короткий
0365310049
0157123028
0157123028
2 – Изолирующее устройство
2 – Изолирующее устройство
Теплозащитный экран 0366960017
0366960016
0366960018
3 – Цанга, стандартная
3 – Цанга, стандартная
Ø 1.0 0365310028
0157123010
0157123010
Ø 1.6 0365310029
0157123011
0157123011
Ø 2.4 0365310030
0157123012
0157123077
Ø 3.2 0365310091
0157123013
0157123078
Ø 4.0 0157123014
0157123079
Ø 4.8 0157123074
6 – Цангодержатель, стандартный
6 – Цангодержатель, стандартный
Ø 1.0 0365310037
0157123015
0157123081 (? 0.5-2.4)
Ø 1.6 0365310038
0157123016 0157123081 (? 0.5-2.4)
Ø 2.4 0365310039
0157123017 0157123081 (? 0.5-2.4)
Ø 3.2 0365310090
0157123018
0157123082 (? 3.2-4.8)
Ø 4.0-4.8 0157123019
0157123082 (? 3.2-4.8)
9 – Газовое сопло, стандартное
9 – Газовое сопло, стандартное
Ø 6.4 (No.4) 0365310044
0157123052
0157123057
Ø 8.0 (No.5) 0365310045
0157123053
0157123058
Ø 9.8 (No.6) 0365310046
0157123054
0157123059
Ø 11.2 (No.7) 0365310047
0157123055
0157123060
Ø 12.7 (No.8) 0365310048
0157123056
0157123061
Ø 15.9 (No.10)
0588000440
0588000442

Ø 17.5

0588000439
Ø 19.0 (No.12) 0588000441
4 - Изолирующее устройство для цангодержателя (Газовой линзы)
4 - Изолирующее устройство для цангодержателя
Теплозащитный экран
0366960020
0366960020
7 – Цангодержатель (Газовая линза)
7 – Цангодержатель
Ø 1.0 0157121016
0157123021
0157123091
Ø 1.6 0157121017
0157123022
0157123092
Ø 2.4 0157121018
0157123023
0157123093
Ø 3.2 0157121041
0157123024
0157123094
Ø 4.0 0157123025
0157123095
Ø 4.8 0157123075
10 – Газовое сопло для цангодержателя (Газовой линзы)
10 – Газовое сопло для цанги
Ø 6.4 0157121032
0157123057
0157123057
Ø 8.0 0157121033
0157123058
0157123058
Ø 9.8 0157121034
0157123059
0157123059
Ø 11.2 0157121039
0157123060
0157123060
Ø 12.7 0157121040
0157123061
0157123061
Ø 17.5 0588000439
0588000439
5 – Изолирующее устройство для цангодержателя (Газовой линзы) очень большого размера
5 – Изолирующее устройство для цангодержателя очень большого размера
Теплозащитный экран 0366960021
0366960021
8 – Цангодержатель (Газовая линза) очень большого размера
8 – Цангодержатель очень большого размера
Ø 1.0 0157123083
Ø 1.6 0157123084
-
Ø 2.4 0157123085
0157123103
Ø 3.2 0157123086
0157123103
Ø 4.0– 4.8 0157123087
0157123105
11 – Газовое сопло для цангодержателя (Газовой линзы) очень большого размера
11 – Газовое сопло для цанги очень большого размера
Ø 9.8 0157123088
0157123088
Ø 12.7 0157123089
0157123089
Ø 15.9 0588000438
0588000438
Ø 19 0157123098
0157123098
Ø 24 0588000437
0588000437

Курсивом выделены детали в составе гибкой головки, горелки с коротким наконечником.

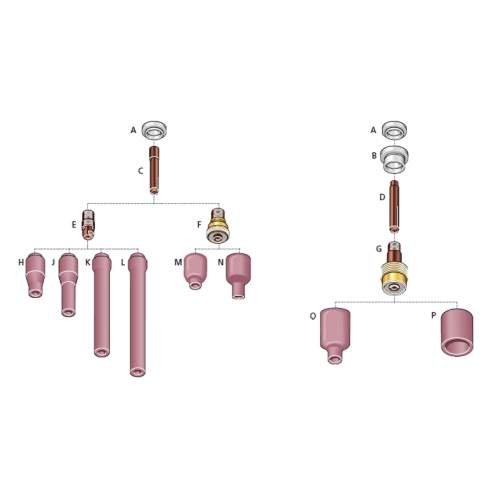

Запасные и расходные части для сварочных TIG горелок ESAB SR-B 17, SR-B 26 и SR-B 18

Номер Изображение Размер Описание Артикул
Хвостовик
1 Хвостовик
Длинный Хвостовик ESAB Back cup long длинный
0157123029
Средний Хвостовик ESAB TORCH CAP MEDIUM HW-17/18 средний
0588000591
Короткий Хвостовик ESAB короткий, Back Cup Short
0157123028
Тепловой экран
2 Экран теплозащитный ESAB Heat shield small, малый
Теплоизолятор
маленький
Экран теплозащитный ESAB Heat shield small, малый 0700025680
3 Экран теплозащитный ESAB BTD153/203
Теплоизолятор Экран теплозащитный ESAB BTD153/203
0366960016
4 Экран теплозащитный ESAB Heatshield BTD 54N01
Теплоизолятор⁠
Экран теплозащитный ESAB Heatshield BTD 54N01 0366960020
5 Экран теплозащитный ESAB Heat shield 203V
Теплоизолятор
большой
газовой
линзы
Экран теплозащитный ESAB Heat shield 203V 0366960021
Цанга стандартная и для газовой линзы, короткая
6 Цанга стандартная и для газовой линзы, короткая
Ø 1.0 Цанга ESAB Collet short 1,0мм - 10N24S
0349501216
Ø 1.6 Цанга ESAB Collet short 10N23S, 1.6мм
0349501217
Ø 2.4 Цанга ESAB Collet short 2,4мм - 10N24S
0349501218
Ø 3.2 Цанга ESAB Collet short 3,2мм - 10N24S
0349501219
Цанга стандартная и для газовой линзы
7 Цанга стандартная и для газовой линзы
Ø 0.5 Цанга ESAB Collet 0,5мм
0157123009
Ø 1.0 Цанга ESAB Collet 1,0мм
0157123010
Ø 1.6 Цанга ESAB Collet 1,6мм
0157123011
Ø 2.0 Цанга ESAB Collet std. or gas lens,
стандартная или для газовой линзы, 2.0мм

0700025681
Ø 2.4 Цанга ESAB Collet 2,4 мм
0157123012
Ø 3.0 Цанга ESAB Collet std. or gas lens,
стандартная или для газовой линзы, 3.0мм

0700025682
Ø 3.2 Цанга ESAB Collet 3,2мм
0157123013
Ø 4.0 Цанга ESAB Collet 4,0мм, 0157123014
0157123014
Цангодержатель короткий
8 Цангодержатель короткий
Ø 1.0-1.6 Цангодержатель ESAB Collet body short 1,0-1,6мм
0700025683
Ø 2.0-2.4 Цангодержатель ESAB Collet body short 2,0-2,4мм
0700025684
Ø 3.2 Цангодержатель ESAB Collet body short 3,0-3,2мм
0700025685
Цангодержатель с газовой линзой короткий
9 Цангодержатель с газовой линзой короткий
Ø 1.0-1.6 Линза газовая ESAB Gas lens body short 1,0-1,6
0700025686
Ø 2.4 Линза газовая ESAB Gas lens body short 2,4
0700025687
Ø 3.2 Линза газовая ESAB Gas lens body short 3,2 0700025688
Цангодержатель стандартный
10 Цангодержатель стандартный
Ø 0.5-1.6 Цангодержатель ESAB Collet body 1,6мм
0157123016
Ø 2.0-2.4 Цангодержатель ESAB Collet body 2,4 мм
0157123017
Ø 3.0-3.2 Цангодержатель ESAB Collet body 3,2мм
0157123018
Ø 4.0 Цангодержатель ESAB Collet body 4,0мм
0157123019
Цангодержатель с газовой линзой стандартный
11 Цангодержатель с газовой линзой стандартный
Ø 1.0 Цангодержатель ESAB Gas lens 0,5-1,0mm
0157123021
Ø 1.6 Цангодержатель ESAB Gas lens 1,6mm
0157123022
Ø 2.0-2.4 Цангодержатель ESAB Gas lens 2,4mm
0157123023
Ø 3.0-3.2 Цангодержатель ESAB Gas lens 3,2mm
0157123024
Ø 4.0 Цангодержатель ESAB Gas lens 4,0mm
0157123025
Цангодержатель с крупной газовой линзой
12 Цангодержатель с крупной газовой линзой
Ø 1.0 Линза газовая ESAB Extra large gas lens 1,0мм
0157123083
Ø 1.6 Линза газовая ESAB Extra large gas lens 1,6мм
0157123084
Ø 2.0-2.4 Линза газовая ESAB Extra large gas lens 2,4мм
0157123085
Ø 3.0-3.2 Линза газовая ESAB Extra large gas lens 3.2мм
0157123086
Ø 4.0 Линза газовая ESAB Extra large gas lens 4.0мм
0588000087
Газовое сопло, стандартное, длина 30мм
13 Газовое сопло, стандартное, длина 30мм
Ø 6.4 (№ 4) Сопло ESAB Gas Nozzle 6,4мм
0365310044
Ø 8.0 (№ 5) Сопло ESAB Gas Nozzle 8,0мм (1шт.) ()
0365310045
Ø 9.8 (№ 6) Сопло ESAB газовое 9,8 мм ()
0365310046
Ø 11.2 (№ 7) Сопло ESAB Gas Nozzle 11,2мм (1шт.) ()
0365310047
Ø 12.7 (№ 8) Сопло ESAB Gas Nozzle 12,7мм (1шт.) ()
0365310048
Ø 15.9 (№ 10) Сопло ESAB газовое Nozzle HW-20A 15,9 мм (1шт.) ()
0588000440
Газовое сопло для газовой линзы, короткое, длина 25,5мм
14 Газовое сопло для газовой линзы, короткое, длина 25,5мм
Ø 6.4 (No. 4) Сопло газовой линзы ESAB Gas lens nozzle 6,4мм
0157121032
Ø 8.0 (No. 5) Сопло газовой линзы ESAB Gas lens nozzle 8,0мм
0157121033
Ø 9.8 (No. 6) Сопло газовой линзы ESAB Gas lens nozzle 9,8мм
0157121034
Ø 11.2 (No. 7) Сопло газовой линзы ESAB Gas lens nozzle 11,2мм
0157121039
Ø 12.7 (No. 8) Сопло газовой линзы ESAB Gas lens nozzle 12,7мм
0157121040
Газовое сопло, стандартное, длина 47мм
15 Газовое сопло, стандартное, длина 47мм
Ø 6.4 (No. 4) Сопло ESAB Gas Nozzle 6,4мм, 0157123052
0157123052
Ø 8.0 (No. 5) Сопло ESAB Gas nozzle 8мм
0157123053
Ø 9.8 (No. 6) Сопло ESAB Gas Nozzle 9,8мм
0157123054
Ø 11.2 (No. 7) Сопло ESAB газовое 11,2 мм
0157123055
Ø 12.7 (No. 8) Сопло ESAB газовое 12,7 мм
0157123056
Ø 15.9 (No. 10) Сопло ESAB Nozzle HW-17/18, 15.9мм
0588000442
Ø 19 (No. 12) Сопло ESAB Nozzle HW-17/18, 19мм
0588000441
Газовое сопло, стандартное, длина 76мм
16 Газовое сопло, стандартное, длина 76мм
Ø 6.4 (No. 4) Сопло ESAB Gas nozzle standard №4 76мм
0700025689
Ø 8.0 (No. 5) Сопло ESAB Gas nozzle standard №5 76мм
0700025690
Ø 9.8 (No. 6) Сопло ESAB Gas nozzle standard №6 76мм
0700025691
Ø 11.2 (No. 7) Сопло ESAB Gas nozzle standard, стандартное №7, 11.2 мм
0700025692
Газовое сопло для газовой линзы, длина 42мм
17
Ø 6.4 (No. 4) Сопло ESAB Nozzle 6,4mm
0157123057
Ø 8.0 (No. 5) Сопло ESAB Nozzle 8,0mm
0157123058
Ø 9.8 (No. 6) Сопло ESAB Nozzle 9,8mm
0157123059
Ø 11.2 (No. 7) Сопло ESAB Nozzle 11,2mm
0157123060
Ø 12.7 (No. 8) Сопло ESAB Nozzle 12,7 мм
0157123061
Ø 17.5 (No. 11) Сопло ESAB Nozzle HW-17/18, 17.5мм
0588000439
Газовое сопло для газовой линзы, длина 76мм
18 Газовое сопло для газовой линзы, длина 76мм
Ø 6.4 (No. 4) Сопло газовой линзы ESAB Gas nozzle gas lens №4 76мм
0700025693
Ø 8.0 (No. 5) Сопло газовой линзы ESAB Gas nozzle gas lens №5 76мм
0700025694
Ø 9.8 (No. 6) Сопло газовой линзы ESAB Gas nozzle gas lens №6 76мм
0700025695
Ø 11.2 (No. 7) Сопло газовой линзы ESAB Gas nozzle gas lens №7 76мм
0700025696
Ø 12.7 (No. 8) Сопло газовой линзы ESAB Gas nozzle gas lens №8 76мм
0700025697
Газовое сопло для газовой линзы, крупное, длина 48 мм
19 Газовое сопло для газовой линзы, крупное, длина 48 мм
Ø 9.8 (No. 6) Сопло газовой линзы ESAB Gas lens nozzle XL, BTD, 9,8мм
0157123088
Ø 12.5 (No. 8) Сопло газовой линзы ESAB Gas lens nozzle XL, BTE 500M, 12,7мм 0157123089
Ø 15.9 (No. 10) Сопло ESAB Nozzle HW-17/18, 15,9мм
0588000438
Ø 19 (No. 12) Сопло газовой линзы ESAB Gas lens nozzle XL 19,0мм
0157123098
Ø 24 Сопло ESAB Nozzle HW-17/18, 24мм
0588000437
Газовое сопло для газовой линзы,короткое, длина 34 мм
20 Газовое сопло для газовой линзы,короткое, длина 34 мм
Ø 24 Сопло газовой линзы ESAB Gas nozzle for Jumbo gas lens L 34mm (10шт.) (0700025679)
0700025679

Позиции, выделенные жирным шрифтом, входят в стандартный комплект поставки горелок ESAB SR-B 17, SR-B 26 и SR-B 18.

Запасные и расходные части для сварочных TIG горелок ESAB SR-B 17, SR-B 26 и SR-B 18

Технические характеристики Горелки ESAB TXH 151
Видеообзоры1
Обзоры3
10:42:44 - 18.08.2022
Для чего нужна газовая линза?
Для чего нужна газовая линза?

Как выбрать газовую линзу для горелки TIG?

Как подобрать керамическое сопло для аргонодуговой TIG горелки?
Как подобрать керамическое сопло для аргонодуговой TIG горелки?

Краткая инструкция по выбору керамического сопла для горелок серии 17/18/26 и серии 9/20/21/24/25.

Каталоги и брошюры ESAB
Каталоги и брошюры ESAB

Скачать каталоги и брошюры ESAB по сварочным материалам, оборудованию, аксессуарам в формате pdf

10:42:44 - 18.08.2022
